Keepalived

一、lvs+Keepalived（高可用集群）

（一）Keepalived

1、Keepalived：是为lvs运应而生的高可用服务，lvs的调度器无法做高可用，于是使用Keepalived这个软件，实现的是调度器的高可用。

2、Keepalived不是专门为lvs集群服务的，也可以做其他代理服务器的高可用（重点）

3、lvs的高可用集群：主调度器和备调度器（一主两备、一主一备）

4、Keepalived基于VRRP协议实现lvs服务的高可用，解决了调度器单节点的故障问题

5、工作方式：

（1）主调度器能够正常运行时，由主调度器进行后端真实服务器的分配处理，其余的备用调度器处于冗余状态（不参与集群的运转）

（2）主调度器出现故障无法运行时，备调度器才会承担主调度器的工作

（3）一旦主调度器恢复工作，继续由主调度器进行处理，备调度器又成了冗余

（二）VRRP协议

1、VRRP协议：提高网络路由器的可靠性开发的一种协议

2、工作原理：

（1）选举出主和备（优先级），预先设定好了主和备的优先级。主的优先级较高，备的优先级较低。

（2）一旦开启服务器，优先级高的会自动抢占主的位置

（3）VRRP组播通信：224.0.0.18—组播地址。VRRP协议当中的主备服务器通过组播地址进行通信，交换主备服务器之间的运行状态，主服务会周期性的发送VRRP报文消息，以告知其他备服务器，主服务器现在的状态。

（4）主备切换，主服务器发生故障，或者不可达，VRRP协议会把请求转移到备服务器。通过组播地址，VRRP可以迅速的通知其他服务器发生了主备切换，确保新的主服务器可以正常的处理客户端的请求

（5）故障恢复：一旦主服务器恢复通信，由组播地址进行通信，发现恢复的主服务器优先级更高，会抢占原主服务器的位置，成为主服务器，调度和接受请求。

（三）Keepalived的工作方式（基于ARRP协议）

1、确定主备

2、VIP地址只能有一个，出现在主调度器上

3、VRRP通过组播地址（224.0.0.18）发送VRRP报文，检测主调度器的心跳（状态），备调度器处于冗余状态（不参与集群的运转）

4、主备切换，主调度器出现故障，VIP地址会漂移到备调度器

5、主调度器恢复，VIP地址要回到主调度器

6、脑裂（主备都有VIP）

（1）软件层面——检查配置文件，重启

7、Keepalived不是只能和lvs搭配，也可以和其他服务配合，实现高可用

（四）脑裂（重点）：主和备同时拥有VIP地址

1、脑裂的产生

（1）在高可用系统当中，联系两个节点的心跳线，本来是一体的，动作协调的高可用系统

（2）心跳线断开后，分裂成了两个独立的个体，主备之间失去了联系，都以为是对方出现了故障

（3）两个调度器就像脑裂人一样，开始抢占主的位置，抢占VIP。主有VIP地址，备也有VIP地址，导致整个集群失败

2、原因分析

（1）软件层面

①配置文件问题——重启

②通过tcpdump抓包分析

③重启两边的服务，先重启主，查看ip复制；再重启备（一般是优先级配置问题）

（2）网络层面（高可用服务器之间网络通信失败）——ping通不通

高可用服务器之间心跳线检测失败、主备之间无法进行通信

（3）硬件层面

①连接主备之间的心跳线老化

②网卡或者网卡的驱动失效

③IP地址配置冲突

④防火墙没有配置心跳线消息的传输通道，导致检测失败

⑤后端服务器的配置问题，心跳方式不同、心跳广播冲突、软件bug等等

3、解决过程

（1）硬件：准备两条心跳线，断了一条，依然能够传送心跳消息

（2）设置防火墙一定要让心跳消息通过

（3）依靠监控软件、实时监测（zabbix）

二、lvs-DR模式+Keepalived

当主调度器出现故障时，主服务器上的VIP地址会自动跳转至备调度器上

（一）Keepalived的体系模块

1、全局模块（core模块）：负责整个Keepalived的启动、加载和维护

2、VRRP模块：实现VRRP协议，主备切换

3、check模块：负责健康检查，检查节点服务器（后端真实服务器）的健康检查（配置在真实服务器的模块当中）

（二）配置lvs-DR模式+Keepalived

1、配置主调度器

（1）内置优化

2、配置备调度器（远程复制）

3、配置后端真实服务器

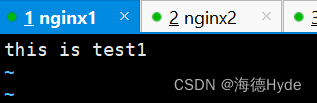

（1）编辑访问页面

（2）基于回环接口创建虚拟网卡

（3）把VIP地址绑定到lo:0，作为lvs的VIP地址。起到标识的作用，告诉调度器，进行转发请求的IP地址寻址

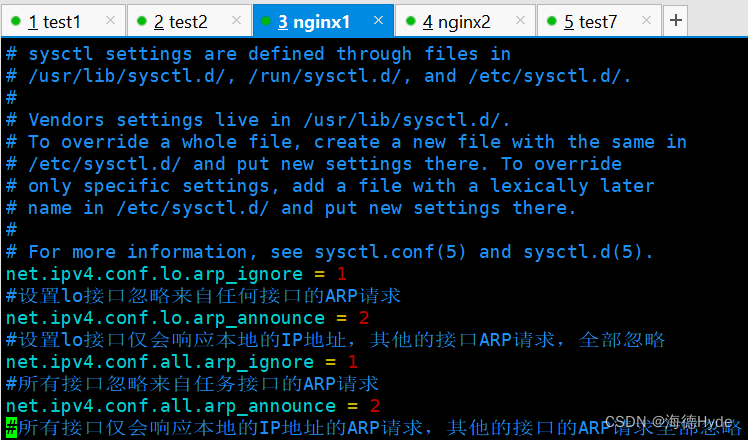

（4）修改内核参数

web2操作同上

4、测试

5、验证高可用：主备是否可以切换

（1）关闭主调度器

（2）主调度器恢复

6、验证节点服务器失效，再恢复，可以重新加入集群

（1）关闭后端服务器

（2）恢复后端服务器

7、修改负载均衡算法

（1）修改VIP的调度算法：ipvsadm -E -t 192.168.233.100:80 -s wrr

（2）修改策略的轮询权重：ipvsadm -e -t 192.168.233.100:80 -r 192.168.233.20:80 -w 3

三、生产中的环境（补充）

（一）dev（开发环境）：开发人员专用

（二）sit（测试环境）：测试人员专用（开发、运维）

（三）pre（预生产环境）：一般是运维和开发使用，和最终的生产环境要保持一致

（四）prd（最终的生产环境）：面向用户的最终环境

四、nginx+Keepalived（借助脚本，检测本地nginx服务状态

）

nginx1和nginx1：做主和备

nginx1：20.0.0.11

nginx2：20.0.0.12

客户端：20.0.0.10

（一）配置主服务器

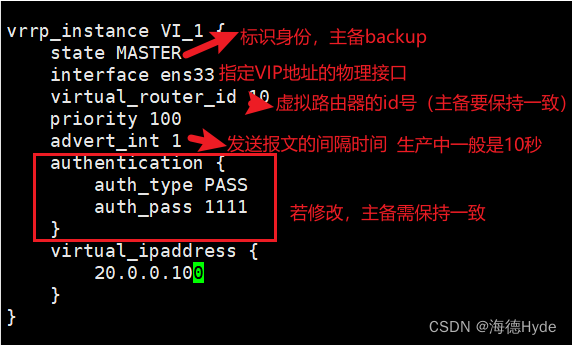

1、编辑Keepalived的配置文件

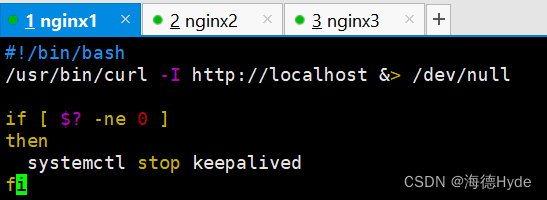

2、编写脚本

如果本地访问失败，返回非0，然后stop Keepalived

3、编辑访问页面

（三）配置备服务器

1、编辑Keepalived的配置文件

2、编写脚本

3、编辑访问页面

（四）测试

（五）模拟主服务器故障

1、主服务器故障

2、恢复主服务器
