USB协议学习（二）设备枚举过程分析

笔者来聊聊大容量存储设备枚举过程分析.。

标准设备的请求命令主要有以下几条：

比较常用的就是：设置地址，获取描述，设置/获取配置。
设备请求的编码如下：
所以设置地址（05），获取描述（06），设置/获取配置（09/08）。
在这里插入图片描述

在这里插入图片描述
上述命令简单，wValue填写实际分配的地址即可。

获取描述符的协议定义如下：通过参数不同，可以获取多个不同类型的描述符数据。
在这里插入图片描述

在这里插入图片描述

offset	Field	Size	value	Description	example
0	bLength	1	Number	Size of this descriptor in bytes，字节数	0x12
1	bDescriptionType	1	Number	DEVICE Descriptor Type，描述类编码值	0x1
2	bcdUSB	2	BCD	USB Specification Release Number in Binary-Coded Decimal (i.e., 2.10 is 210H)，USB版本	0x0210
4	bDeviceClass	1	Class	Class code，USB类编码	0x00
5	bDeviceSubClass	1	Class	SubClass code，USB子类编码	0x00
6	bDeviceProtocol	1	Protocol	Protocol code，协议编码	0x00
7	bMaxPacketSize0	1	Number	Maximum packet size for endpoint zero(only 8, 16, 32, or 64 are valid)	0x40
8	idVendor	2	ID	Vendor ID，厂商ID	0x090C
10	idProduct	2	ID	Product ID，厂商里面的设备iD	0x8381
12	bcdDevice	2	BCD	Device release number in binary-codeddecimal	0x1100
14	iManufacturer	1	Index	Index of string descriptor type describing manufacturer，获取厂商的描述，Get Descripor 请求类型	0x01
15	iProduct	1	Index	Index of string descriptor type describing product，获取产品的描述	0x02
16	iSerialNumber	1	Index	Index of string descriptor type describing the device’s serial number，获取序列号的描述，	0x03
17	bNumConfigurations	1	Number	Number of possible configurations ，	0x01

多看几种设备比如USB转串口：USB 2.0版本
在这里插入图片描述下面这个是USB1.1版本，相对比较老，

ST的STM32 USB大容量存储设备，USB发布版本 USB2.0。

闪迪U盘，USB2.1版本。

在这里插入图片描述

配置描述符，

offset	Field	Size	value	Description	example
0	bLength	1	Number	Size of this descriptor in bytes，字节数	0x09
1	bDescriptionType	1	Constant	CONFIGURATION Descriptor Type ，配置类别type	0x02
2	wTotalLength	2	Number	Total length of data returned for this configuration，配置的总长度，包含了其他描述符	0x0020
4	bNumInterfaces	1	Number	Number of interfaces supported by this configuration	0x01
5	bConfigurationValue	1	Number	Value to use as an argument to the SetConfiguration() request to select this configuration	0x01
6	iConfiguration	1	Index	Index of string descriptor describing this configuration	0x04
7	bmAttributes	1	Bitmap	Configuration characteristics	0xC0
8	bMaxPower	2	mA	Maximum power consumption of the USBdevice，1 value 代表2ma，	0x32

接口描述符的说明，可以获得USB的类以及子类等信息

offset	Field	Size	value	Description	example
0	bLength	1	Number	Size of this descriptor in bytes，字节数	0x09
1	bDescriptionType	1	Constant	INTERFACE Descriptor Type ，接口描述符类别	0x04
2	bInterfaceNumber	1	Number	Number of this interface ，接口个数	0x00
3	bAlternateSetting	1	Number	Value used to select this alternate setting for the interface identified in the prior field ，	0x00
4	bNumEndpoints	1	Number	Number of endpoints used by this interface (excluding endpoint zero).	0x02
5	bInterfaceClass	1	Class	Class code	0x08，代表大容量存储设备
6	bInterfaceSubClass	1	SubClass	SubClass code ，设备子类，06代表U盘，	0x06
7	bInterfaceProtocol	1	Protocol	Protocol code ，0x50代表批量传输	0x50
8	iInterface	1	Index	Index of string descriptor describing this interface	0x05

端点描述符：编码05，

offset	Field	Size	value	Description	example
0	bLength	1	Number	Size of this descriptor in bytes，字节数	0x07
1	bDescriptionType	1	Constant	INTERFACE Descriptor Type ，接口描述符类别	0x05
2	bEndpointAddress	1	Number	The address of the endpoint on the USB device described by this descriptor ，	0x81
3	bmAttributes	1	Number	This field describes the endpoint’s attributes when it is configured using the bConfigurationValue， 00：控制传输，01 同步传输，02 批量传输，03 中断传输	0x02
4	wMaxPacketSize	2	Number	Maximum packet size this endpoint	0x0040
6	bInterval	1	Number	Interval for polling endpoint for data transfers.	0x00

offset	Field	Size	value	Description	example
0	bLength	1	Number	Size of this descriptor in bytes，字节数	0x1A
1	bDescriptionType	1	Constant	STRING Descriptor Type ，接口描述符类别	0x03
2	bString	1	Number	UNICODE encoded string ，	string

在这里插入图片描述

获取最大的逻辑单元数，可以理解为有多少个存储介质设备。返回值就1个字节，lun的个数=返回值+1。
在这里插入图片描述

可以看到是HS ，高速设备，如果是FS，则是全速设备。

逻辑分析仪看一下
同上面分析
BusHound 分析仪一下
a. 没有看到设备地址设置信息
b. 获取设备描述符， VID=0x0781 PID=0x558a

c. 获取设备名字信息和厂商信息：Ultra 以及SanDisk。

d. 获取序列号：4C534001620603120390
在这里插入图片描述

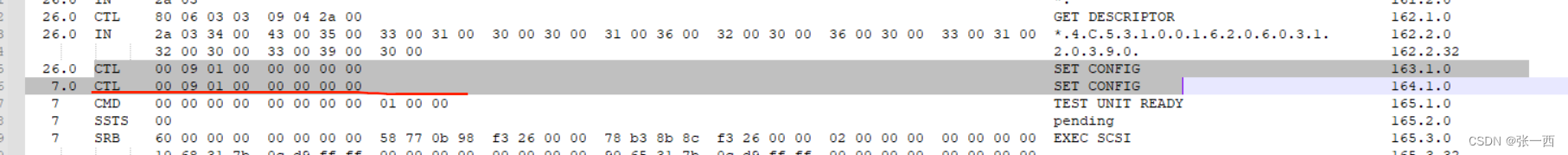

e.设置config信息

f.获取最大的逻辑单元数：0

可以看到是USB G1.，就是USB3.1 ，
