组态软件和人机界面与plc之间Profinet无线通讯

在实际应用中，车间里分布的多台PLC，会由一台触摸屏集中控制，同时用户也许要将PLC数据共享给总控的上位机软件进行数据监控。此时需要实现，PLC、触摸屏、上位机之间的数据实时共享功能。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

本方案以组态王与西门子触摸屏和2台西门子S7-200SMART为例，介绍组态王、触摸屏与多台 PLC在Profinet协议下的自组网无线通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过欧美系PLC专用无线通讯终端-- DTD418M，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。

无线网络图 ▼

二、测试设备与参数

● 西门子PLC型号：S7-200Smart × 2台

● 上位机：组态王6.55 × 1台

● 西门子触摸屏： SMART 700 IE V3 × 1台

● 无线通讯终端：DTD418MB × 4块

● 主从关系：2主2从

● 通讯接口：RJ45接口

● 供电：12-24VDC

● 通讯协议：Profinet协议

● 传输距离：100米，1KM

三、接线方式

1、上位机与DTD418M接线：

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

2、触摸屏与DTD418M接线：

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入西门子触摸屏的RJ45接口。

3、PLC与DTD418M接线：

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

四、配置组态王TCP驱动文件

1.打开相关文件夹

2.搜索kvS7200.ini文件，以记事本的方式打开做部分修改

五、组态王配置

1.创建一个工程，输入名称，点击“是”

2.点击设备选择S7—200TCP驱动

3.输入逻辑名称

4.选择任意串口或者默认

5.设置200SMART PLC IP地址

6.默认参数

六、设置组态王画面

1.数据词典—定义变量

2.画面—创建一个新画面

3.关联变量

七、触摸屏配置

1.配置屏的选型

点击菜单栏“项目”——选择“新建”——选择触摸屏型号“Smart 700 IE V3”——设备版本“3.0.2.0”这里选择版本和触摸屏版本要一致，否则下载程序失败。然后点击确定。

2.配置触摸屏和2台PLC连接

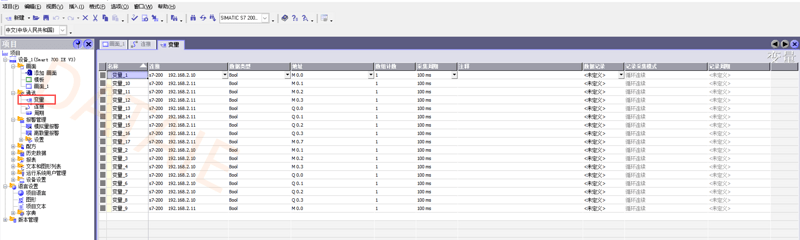

3.变量设置

将2台PLC的M0.0-M0.3在这里设置为触摸屏“按钮”的变量，将2台PLC的Q0.0-Q0.3在这里设置为触摸屏的“指示灯”变量。

4.建立文本列表

5.新建画面设置

6.下载程序

八、PLC程序的下载

1.①号PLC设置

PLC设置IP地址：192.168.2.10 程序配置是当M0.0-M0.3有动作，将对应到Q0.0-Q0.3输出此状态。

2.②号PLC设置

PLC设置IP地址：192.168.2.11 程序配置说明：当M0.0-M0.3有动作，将对应到Q0.0-Q0.3输出此状态。

九、测试方法

1、用组态王/触摸屏的M点按钮控制PLC对应的Q点，同时在组态王/触摸屏上监测Q点输出。

2、给PLC的I点输入信号，看组态王/触摸屏是否有监测到相应点的信号。
