概述

EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
EZ-CUBE3支持RA、RL78和RX产品家族MCU。
最近在弄ST和瑞萨RA的课程，需要样片的可以加群申请：615061293 。

视频教学

https://www.bilibili.com/video/BV1SQ4y1s73h/

样品申请

https://www.wjx.top/vm/wBbmSFp.aspx#

引脚配置

下表列出了引脚的使用情况。

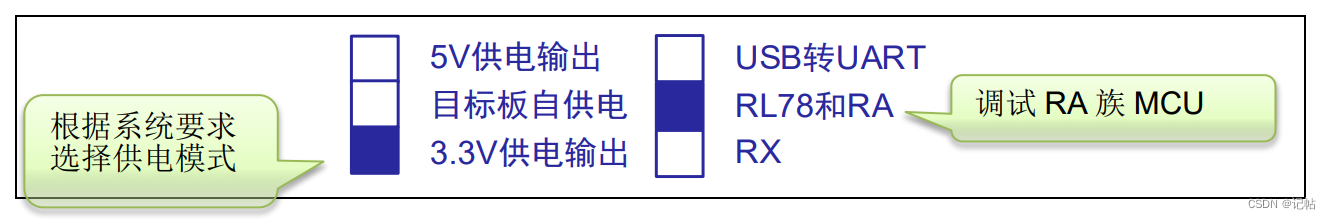

EZ-CUBE3 仿真器开关设置

对于烧录瑞萨RA，拨动开关配置到如下所示。

对RA族MCU进行Flash编程

本节将介绍使用 EZ-CUBE3 对 RA 微控制器的 Flash 进行编程时的系统配置以及启动/关闭顺序。
这里使用Renesas Flash Programmer软件进行下载。
创建 RA 新工程

Renesas Flash Programmer软件与 EZ-CUBE3 以及目标板正确连接后，会显示如下信息。

选择需要烧录的文件。

选择需要烧写的文件后，点击“Start”开始对目标板进行编程操作。

编程操作结束后软件会显示编程结果 。
若出现烧录失败，建议把复位也接上。

蓝色 LED 指示灯的状态信息

蓝色 LED 指示灯每 1 秒闪烁一次，表明 EZ-CUBE3 上电，固件运行正常，等待设备连接。
蓝色 LED 指示灯保持常亮，表示连接目标板成功。
蓝色 LED 指示灯快速闪烁，表示连接过程中出错，或出现通讯错误。此时，请断开与 PC 的连接后，重新连
接。
