• uboot移植之mx6ull_alientek_nand.h文件详解

    一.  简介

    mx6ull_alientek_nand.h文件是 开发板的 uboot的一个配置文件。每个开发板都有一个 .h的配置文件。

    mx6ull_alientek_nand.h文件其实是 之前针对正点原子ALPHA开发板移植的 Uboot配置文件。

    本文简单分析一下 针对正点原子ALPHA开发板的 配置文件： mx6ull_alientek_nand.h。

    二.  mx6ull_alientek_nand.h文件详解

    mx6ull_alientek_nand.h文件所在目录：uboot根目录下的 /include/configs

    下面简单分析 mx6ull_alientek_nand.h文件内容。

    1.  mx6ull_alientek_nand.h文件调用的头文件

    mx6ull_alientek_nand.h文件调用的头文件如下：

    1. #include
    2. #include
    3. #include "mx6_common.h"
    4. #include
    这里调用了 mx6_common.h 头文件，应该是 IMX6系列通用的头文件。如果在 mx6ull_alientek_emmc.h 中没有发现配置 某个功能或命令，但是实际却存在的话，可以到 mx6_common.h 文件里面去找一下。

    2. 开发板的 DDR容量（即DRAM容量）

    下面一个重要的代码是 设置 DDR容量，如下：

    1. #ifdef CONFIG_TARGET_MX6ULL_9X9_EVK
    2. #define PHYS_SDRAM_SIZE		SZ_256M
    3. #define CONFIG_BOOTARGS_CMA_SIZE   "cma=96M "
    4. #else
    5. #define PHYS_SDRAM_SIZE		SZ_256M
    6. #define CONFIG_BOOTARGS_CMA_SIZE   ""
    7. /* DCDC used on 14x14 EVK, no PMIC */
    8. #undef CONFIG_LDO_BYPASS_CHECK
    9. #endif

    这里的 ALPHA开发板所使用的 IMX6ULL芯片，不是 9x9封装的，所以，就执行了else的代码： 正点原子ALPHA开发板 的 DDR容量是 256MB。

    3. 显示CPU信息，开发板信息，malloc 内存池大小

    代码如下：

    1. #define CONFIG_DISPLAY_CPUINFO
    2. #define CONFIG_DISPLAY_BOARDINFO
    3.
    4. /* Size of malloc() pool */
    5. #define CONFIG_SYS_MALLOC_LEN		(16 * SZ_1M)
    6.
    7. #define CONFIG_BOARD_EARLY_INIT_F
    8. #define CONFIG_BOARD_LATE_INIT
    宏 CONFIG_DISPLAY_CPUINFO ， uboot 启动的时候可以输出 CPU 信息。
    宏 CONFIG_DISPLAY_BOARDINFO ， uboot 启动的时候可以输出板子信息。
    宏 CONFIG_SYS_MALLOC_LEN 为 malloc 内存池大小，这里设置为 16MB 。
    宏 CONFIG_BOARD_EARLY_INIT_F ，这样 board_init_f 函数就会调用 board_early_init_f 函数。
    宏 CONFIG_BOARD_LATE_INIT ，这样 board_init_r 函数就会调用  board_late_init 函数。

    4.  串口地址，USB地址。
    1. #define CONFIG_MXC_UART
    2. #define CONFIG_MXC_UART_BASE		UART1_BASE
    3.
    4. /* MMC Configs */
    5. #ifdef CONFIG_FSL_USDHC
    6. #define CONFIG_SYS_FSL_ESDHC_ADDR	USDHC2_BASE_ADDR
    7.
    8. /* NAND pin conflicts with usdhc2 */
    9. #ifdef CONFIG_SYS_USE_NAND
    10. #define CONFIG_SYS_FSL_USDHC_NUM	1
    11. #else
    12. #define CONFIG_SYS_FSL_USDHC_NUM	2
    13. #endif
    14. #endif
    15.
    16. /* I2C configs */
    17. #define CONFIG_CMD_I2C
    18. #ifdef CONFIG_CMD_I2C
    19. #define CONFIG_SYS_I2C
    20. #define CONFIG_SYS_I2C_MXC
    21. #define CONFIG_SYS_I2C_MXC_I2C1		/* enable I2C bus 1 */
    22. #define CONFIG_SYS_I2C_MXC_I2C2		/* enable I2C bus 2 */
    23. #define CONFIG_SYS_I2C_SPEED		100000

    第1~2行，使能 I.MX6ULL 的串口功能，宏 CONFIG_MXC_UART_BASE 表示串口寄 存器基地址，这里使用的串口 1 ，基地址为 UART1_BASE
    第5~6行，EMMC 接在 I.MX6ULL 的 USDHC2 上，宏 CONFIG_SYS_FSL_ESDHC_ADDR
    为 EMMC 所使用接口的寄存器基地址，也就是 USDHC2 的基地址。
    第 9~12 行，跟 NAND 相关的宏，因为 NAND 和 USDHC2 的引脚冲突，因此如果使用 NAND 的只能使用一个 USDHC 设备 (SD 卡 ) 。 如果没有使用 NAND ，那么就有两个 USDHC 设 备 (EMMC 和 SD 卡 )，CONFIG_SYS_FSL_USDHC_NUM宏 表示 USDHC 数量。

    这里使用的 NAND，所以，只能使用一个 USDHC设备。

    第 16~23行 ，和 I2C 有关的宏定义，用于控制使能哪个 I2C ， I2C 的速度为多少。

    5.  NAND 的分区设置
    1. #ifdef CONFIG_SYS_BOOT_NAND
    2. #define CONFIG_MFG_NAND_PARTITION "mtdparts=gpmi-nand:64m(boot),16m(kernel),16m(dtb),1m(misc),-(rootfs) "
    3. #else
    4. #define CONFIG_MFG_NAND_PARTITION ""
    5. #endif

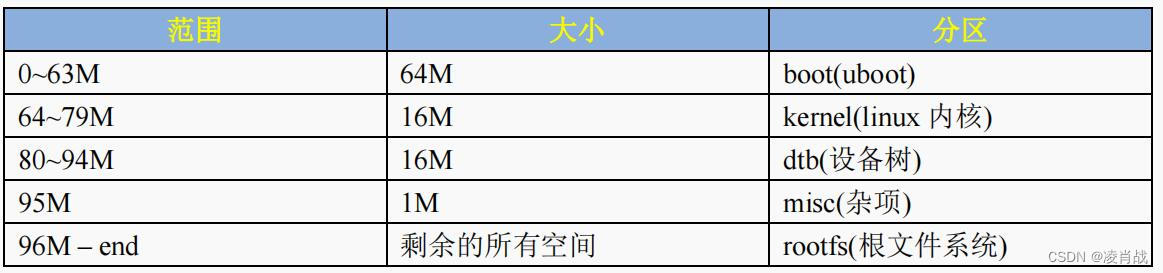

    如果使用 NAND 的话，默认的 NAND 分区为：
    "mtdparts=gpmi-nand:64m(boot),16m(kernel),16m(dtb),1m(misc),-(rootfs) " ，

    如下图所示：

    注意：NAND 的分区是可以调整的，比如 boot 分区我们用不了 64M 这么大，因此可以将其改小， 其他的分区一样的。

    6.  MFG工具涉及的环境变量
    1. #define CONFIG_MFG_ENV_SETTINGS \
    2. 	"mfgtool_args=setenv bootargs console=${console},${baudrate} " \
    3. 	    CONFIG_BOOTARGS_CMA_SIZE \
    4. 		"rdinit=/linuxrc " \
    5. 		"g_mass_storage.stall=0 g_mass_storage.removable=1 " \
    6. 		"g_mass_storage.file=/fat g_mass_storage.ro=1 " \
    7. 		"g_mass_storage.idVendor=0x066F g_mass_storage.idProduct=0x37FF "\
    8. 		"g_mass_storage.iSerialNumber=\"\" "\
    9. 		CONFIG_MFG_NAND_PARTITION \
    10. 		"clk_ignore_unused "\
    11. 		"\0" \
    12. 	"initrd_addr=0x83800000\0" \
    13. 	"initrd_high=0xffffffff\0" \
    14. 	"bootcmd_mfg=run mfgtool_args;bootz ${loadaddr} ${initrd_addr} ${fdt_addr};\0" \
    宏 CONFIG_MFG_ENV_SETTINGS 定义了一些环境变量，MFG工具是恩智浦公司的烧录软件，使用 MfgTool 工具烧写系统时会用到这里面的环境变量。
