【论文阅读】以及部署BEVFusion: A Simple and Robust LiDAR-Camera Fusion Framework
BEVFusion: A Simple and Robust LiDAR-Camera Fusion Framework
BEVFusion：一个简单而强大的LiDAR-相机融合框架NeurIPS 2022
多模态传感器融合意味着信息互补、稳定，是自动驾驶感知的重要一环，本文注重工业落地，实际应用
融合方案:
前融合（数据级融合）指通过空间对齐直接融合不同模态的原始传感器数据。
深度融合（特征级融合）指通过级联或者元素相乘在特征空间中融合跨模态数据。
后融合（目标级融合）指将各模态模型的预测结果进行融合，做出最终决策。//
框架与以前的激光雷达-相机融合方法的比较:
a.将图像特征投影到原始点云上的点级融合机制
从点出发，从点云中采样一些点，然后根据相机的内参和外参矩阵，投影到图像上，采样到图像特征，然后拼接回点云，利用融合后的特征经过点云处理模块去做3D检测b.将LiDAR 特征或建议分别投影到每个视图图像上以提取RGB信息的特征级融合机制
将两种模态的中间特征通过内外参矩阵，拼接投影，融合出完整的特征，传递的是query,输入点云，通过一个点云网络，得到初始位置，初始位置去图像上采样特征，采样完再拼接到原始点云特征上c.提出将相机网络与LiDAR输入分离
相机内外参偏差，点云投影会有偏差；相机卡帧；雷达出问题
前两种有主次依赖关系，一方出错影响另一方，故提出并行框架///
BEVFusion主体结构
包括相机模块Camera Stream，点云模块LiDAR Stream以及融合模块
图像分支：
Camera Stream设计流程：
步骤1：2D Backbone提取基础图像特征(LSS)
步骤2：FPN+ADP，多尺度特征融合
步骤3：2D → 3D特征转换模块
步骤4：3D → BEV特征编码模块
输出：Camera BEV Features
//
FPN+ADP设计流程：
输入：基础图像特征
步骤1：每层特征使用ADP模块
步骤2：ADP模块包括上采样、池化、卷积
步骤3：多层特征融合
输出：多尺度融合特征/
2D → 3D特征转换模块:
输入：多尺度融合特征
步骤1：深度分布估计
步骤2：2D到3D投影计算
输出：3D伪体素特征
/点云分支
LiDAR Stream设计流程：
输入：原始点云
主要步骤：通过3D Backbone，处理原始点云数据，同时压缩到BEV空间，生成BEV特征
输出：LiDAR BEV Features
用的是 pointpillar结构 点柱
Fusion Module
融合模块
Fusion Module设计流程：
输入：点云和图像BEV特征
步骤1：按通道维度级联点云和图像BEV特征，再通过卷积网络提取级联后的特征
步骤2：通过全局平均池化和卷积预测，实现对级联特征的自适应挑选
输出：融合后的特征
/
模态消融实验：
多模态的可行性，橙色框表示该范围内物体点云信息被丢弃，但BEVFusion可以通过camera分支恢复
nuScenes验证集(上)和测试集(下)的结果:
/
阿里&北大版本的bevfusion环境部署：
首先git项目
https://github.com/ADLab-AutoDrive/BEVFusion.gitmmdet - INFO - Environment info: ------------------------------------------------------------ sys.platform: linux Python: 3.8.3 (default, Jul 2 2020, 16:21:59) [GCC 7.3.0] CUDA available: True GPU 0,1: NVIDIA GeForce RTX 3090 CUDA_HOME: /usr/local/cuda NVCC: Build cuda_11.1.TC455_06.29190527_0 GCC: gcc (Ubuntu 7.5.0-3ubuntu1~18.04) 7.5.0 PyTorch: 1.8.0+cu111 PyTorch compiling details: PyTorch built with: - GCC 7.3 - C++ Version: 201402 - Intel(R) Math Kernel Library Version 2020.0.0 Product Build 20191122 for Intel(R) 64 architecture applications - Intel(R) MKL-DNN v1.7.0 (Git Hash 7aed236906b1f7a05c0917e5257a1af05e9ff683) - OpenMP 201511 (a.k.a. OpenMP 4.5) - NNPACK is enabled - CPU capability usage: AVX2 - CUDA Runtime 11.1 - NVCC architecture flags: -gencode;arch=compute_37,code=sm_37;-gencode;arch=compute_50,code=sm_50;-gencode;arch=compute_60,code=sm_60;-gencode;arch=compute_70,code=sm_70;-gencode;arch=compute_75,code=sm_75;-gencode;arch=compute_80,code=sm_80;-gencode;arch=compute_86,code=sm_86 - CuDNN 8.0.5 - Magma 2.5.2 - Build settings: BLAS_INFO=mkl, BUILD_TYPE=Release, CUDA_VERSION=11.1, CUDNN_VERSION=8.0.5, CXX_COMPILER=/opt/rh/devtoolset-7/root/usr/bin/c++, CXX_FLAGS= -Wno-deprecated -fvisibility-inlines-hidden -DUSE_PTHREADPOOL -fopenmp -DNDEBUG -DUSE_KINETO -DUSE_FBGEMM -DUSE_QNNPACK -DUSE_PYTORCH_QNNPACK -DUSE_XNNPACK -O2 -fPIC -Wno-narrowing -Wall -Wextra -Werror=return-type -Wno-missing-field-initializers -Wno-type-limits -Wno-array-bounds -Wno-unknown-pragmas -Wno-sign-compare -Wno-unused-parameter -Wno-unused-variable -Wno-unused-function -Wno-unused-result -Wno-unused-local-typedefs -Wno-strict-overflow -Wno-strict-aliasing -Wno-error=deprecated-declarations -Wno-stringop-overflow -Wno-psabi -Wno-error=pedantic -Wno-error=redundant-decls -Wno-error=old-style-cast -fdiagnostics-color=always -faligned-new -Wno-unused-but-set-variable -Wno-maybe-uninitialized -fno-math-errno -fno-trapping-math -Werror=format -Wno-stringop-overflow, LAPACK_INFO=mkl, PERF_WITH_AVX=1, PERF_WITH_AVX2=1, PERF_WITH_AVX512=1, TORCH_VERSION=1.8.0, USE_CUDA=ON, USE_CUDNN=ON, USE_EXCEPTION_PTR=1, USE_GFLAGS=OFF, USE_GLOG=OFF, USE_MKL=ON, USE_MKLDNN=ON, USE_MPI=OFF, USE_NCCL=ON, USE_NNPACK=ON, USE_OPENMP=ON, TorchVision: 0.9.0+cu111 OpenCV: 4.8.1 MMCV: 1.4.0 MMCV Compiler: GCC 7.3 MMCV CUDA Compiler: 11.1 MMDetection: 2.11.0 MMDetection3D: 0.11.0+fb4384c ------------------------------------------------------------- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
库：
# packages in environment at /root/miniconda3/envs/bevfusion: # # Name Version Build Channel _libgcc_mutex 0.1 main https://mirrors.ustc.edu.cn/anaconda/pkgs/main _openmp_mutex 5.1 1_gnu https://mirrors.ustc.edu.cn/anaconda/pkgs/main absl-py 2.0.0 pypi_0 pypi addict 2.4.0 pypi_0 pypi anyio 4.0.0 pypi_0 pypi argon2-cffi 23.1.0 pypi_0 pypi argon2-cffi-bindings 21.2.0 pypi_0 pypi arrow 1.3.0 pypi_0 pypi asttokens 2.4.0 pypi_0 pypi async-lru 2.0.4 pypi_0 pypi attrs 23.1.0 pypi_0 pypi babel 2.13.0 pypi_0 pypi backcall 0.2.0 pypi_0 pypi beautifulsoup4 4.12.2 pypi_0 pypi black 23.9.1 pypi_0 pypi bleach 6.1.0 pypi_0 pypi ca-certificates 2023.08.22 h06a4308_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main cachetools 5.3.1 pypi_0 pypi certifi 2023.7.22 pypi_0 pypi cffi 1.16.0 pypi_0 pypi charset-normalizer 3.3.0 pypi_0 pypi click 8.1.7 pypi_0 pypi comm 0.1.4 pypi_0 pypi contourpy 1.1.1 pypi_0 pypi cycler 0.12.1 pypi_0 pypi cython 0.29.32 pypi_0 pypi debugpy 1.8.0 pypi_0 pypi decorator 5.1.1 pypi_0 pypi defusedxml 0.7.1 pypi_0 pypi descartes 1.1.0 pypi_0 pypi exceptiongroup 1.1.3 pypi_0 pypi executing 2.0.0 pypi_0 pypi fastjsonschema 2.18.1 pypi_0 pypi filelock 3.12.4 pypi_0 pypi fire 0.5.0 pypi_0 pypi flake8 6.1.0 pypi_0 pypi fonttools 4.43.1 pypi_0 pypi fqdn 1.5.1 pypi_0 pypi fsspec 2023.9.2 pypi_0 pypi google-auth 2.23.3 pypi_0 pypi google-auth-oauthlib 1.0.0 pypi_0 pypi grpcio 1.59.0 pypi_0 pypi huggingface-hub 0.18.0 pypi_0 pypi idna 3.4 pypi_0 pypi imageio 2.31.5 pypi_0 pypi importlib-metadata 6.8.0 pypi_0 pypi importlib-resources 6.1.0 pypi_0 pypi iniconfig 2.0.0 pypi_0 pypi ipykernel 6.25.2 pypi_0 pypi ipython 8.12.3 pypi_0 pypi ipython-genutils 0.2.0 pypi_0 pypi ipywidgets 8.1.1 pypi_0 pypi isoduration 20.11.0 pypi_0 pypi jedi 0.19.1 pypi_0 pypi jinja2 3.1.2 pypi_0 pypi joblib 1.3.2 pypi_0 pypi json5 0.9.14 pypi_0 pypi jsonpointer 2.4 pypi_0 pypi jsonschema 4.19.1 pypi_0 pypi jsonschema-specifications 2023.7.1 pypi_0 pypi jupyter 1.0.0 pypi_0 pypi jupyter-client 8.4.0 pypi_0 pypi jupyter-console 6.6.3 pypi_0 pypi jupyter-core 5.4.0 pypi_0 pypi jupyter-events 0.7.0 pypi_0 pypi jupyter-lsp 2.2.0 pypi_0 pypi jupyter-server 2.7.3 pypi_0 pypi jupyter-server-terminals 0.4.4 pypi_0 pypi jupyterlab 4.0.7 pypi_0 pypi jupyterlab-pygments 0.2.2 pypi_0 pypi jupyterlab-server 2.25.0 pypi_0 pypi jupyterlab-widgets 3.0.9 pypi_0 pypi kiwisolver 1.4.5 pypi_0 pypi ld_impl_linux-64 2.38 h1181459_1 https://mirrors.ustc.edu.cn/anaconda/pkgs/main libffi 3.3 he6710b0_2 https://mirrors.ustc.edu.cn/anaconda/pkgs/main libgcc-ng 11.2.0 h1234567_1 https://mirrors.ustc.edu.cn/anaconda/pkgs/main libgomp 11.2.0 h1234567_1 https://mirrors.ustc.edu.cn/anaconda/pkgs/main libstdcxx-ng 11.2.0 h1234567_1 https://mirrors.ustc.edu.cn/anaconda/pkgs/main llvmlite 0.31.0 pypi_0 pypi lyft-dataset-sdk 0.0.8 pypi_0 pypi markdown 3.5 pypi_0 pypi markupsafe 2.1.3 pypi_0 pypi matplotlib 3.6.2 pypi_0 pypi matplotlib-inline 0.1.6 pypi_0 pypi mccabe 0.7.0 pypi_0 pypi mistune 3.0.2 pypi_0 pypi mmcv-full 1.4.0 pypi_0 pypi mmdet 2.11.0 dev_0 <develop> mmdet3d 0.11.0 dev_0 <develop> mmpycocotools 12.0.3 pypi_0 pypi mypy-extensions 1.0.0 pypi_0 pypi nbclient 0.8.0 pypi_0 pypi nbconvert 7.9.2 pypi_0 pypi nbformat 5.9.2 pypi_0 pypi ncurses 6.4 h6a678d5_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main nest-asyncio 1.5.8 pypi_0 pypi networkx 2.2 pypi_0 pypi notebook 7.0.5 pypi_0 pypi notebook-shim 0.2.3 pypi_0 pypi numba 0.48.0 pypi_0 pypi numpy 1.19.5 pypi_0 pypi nuscenes-devkit 1.1.9 pypi_0 pypi oauthlib 3.2.2 pypi_0 pypi opencv-python 4.8.1.78 pypi_0 pypi openssl 1.1.1w h7f8727e_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main overrides 7.4.0 pypi_0 pypi packaging 23.2 pypi_0 pypi pandas 1.4.4 pypi_0 pypi pandocfilters 1.5.0 pypi_0 pypi parso 0.8.3 pypi_0 pypi pathspec 0.11.2 pypi_0 pypi pexpect 4.8.0 pypi_0 pypi pickleshare 0.7.5 pypi_0 pypi pillow 10.1.0 pypi_0 pypi pip 23.2.1 py38h06a4308_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main pkgutil-resolve-name 1.3.10 pypi_0 pypi platformdirs 3.11.0 pypi_0 pypi plotly 5.11.0 pypi_0 pypi pluggy 1.3.0 pypi_0 pypi plyfile 1.0.1 pypi_0 pypi prometheus-client 0.17.1 pypi_0 pypi prompt-toolkit 3.0.39 pypi_0 pypi protobuf 4.24.4 pypi_0 pypi psutil 5.9.6 pypi_0 pypi ptyprocess 0.7.0 pypi_0 pypi pure-eval 0.2.2 pypi_0 pypi pyasn1 0.5.0 pypi_0 pypi pyasn1-modules 0.3.0 pypi_0 pypi pycocotools 2.0.7 pypi_0 pypi pycodestyle 2.11.1 pypi_0 pypi pycparser 2.21 pypi_0 pypi pyflakes 3.1.0 pypi_0 pypi pygments 2.16.1 pypi_0 pypi pyparsing 3.1.1 pypi_0 pypi pyquaternion 0.9.9 pypi_0 pypi pytest 7.4.2 pypi_0 pypi python 3.8.3 hcff3b4d_2 https://mirrors.ustc.edu.cn/anaconda/pkgs/main python-dateutil 2.8.2 pypi_0 pypi python-json-logger 2.0.7 pypi_0 pypi pytz 2023.3.post1 pypi_0 pypi pywavelets 1.4.1 pypi_0 pypi pyyaml 6.0.1 pypi_0 pypi pyzmq 25.1.1 pypi_0 pypi qtconsole 5.4.4 pypi_0 pypi qtpy 2.4.0 pypi_0 pypi readline 8.2 h5eee18b_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main referencing 0.30.2 pypi_0 pypi requests 2.31.0 pypi_0 pypi requests-oauthlib 1.3.1 pypi_0 pypi rfc3339-validator 0.1.4 pypi_0 pypi rfc3986-validator 0.1.1 pypi_0 pypi rpds-py 0.10.6 pypi_0 pypi rsa 4.9 pypi_0 pypi safetensors 0.4.0 pypi_0 pypi scikit-image 0.19.3 pypi_0 pypi scikit-learn 1.1.3 pypi_0 pypi scipy 1.9.3 pypi_0 pypi send2trash 1.8.2 pypi_0 pypi setuptools 68.0.0 py38h06a4308_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main shapely 1.8.5.post1 pypi_0 pypi six 1.16.0 pypi_0 pypi sniffio 1.3.0 pypi_0 pypi soupsieve 2.5 pypi_0 pypi sqlite 3.41.2 h5eee18b_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main stack-data 0.6.3 pypi_0 pypi tenacity 8.2.3 pypi_0 pypi tensorboard 2.14.1 pypi_0 pypi tensorboard-data-server 0.7.1 pypi_0 pypi termcolor 2.3.0 pypi_0 pypi terminado 0.17.1 pypi_0 pypi terminaltables 3.1.10 pypi_0 pypi threadpoolctl 3.2.0 pypi_0 pypi tifffile 2023.7.10 pypi_0 pypi timm 0.9.7 pypi_0 pypi tinycss2 1.2.1 pypi_0 pypi tk 8.6.12 h1ccaba5_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main tomli 2.0.1 pypi_0 pypi torch 1.8.0+cu111 pypi_0 pypi torchaudio 0.8.0 pypi_0 pypi torchvision 0.9.0+cu111 pypi_0 pypi tornado 6.3.3 pypi_0 pypi tqdm 4.66.1 pypi_0 pypi traitlets 5.11.2 pypi_0 pypi types-python-dateutil 2.8.19.14 pypi_0 pypi typing-extensions 4.8.0 pypi_0 pypi uri-template 1.3.0 pypi_0 pypi urllib3 2.0.6 pypi_0 pypi wcwidth 0.2.8 pypi_0 pypi webcolors 1.13 pypi_0 pypi webencodings 0.5.1 pypi_0 pypi websocket-client 1.6.4 pypi_0 pypi werkzeug 3.0.0 pypi_0 pypi wheel 0.41.2 py38h06a4308_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main widgetsnbextension 4.0.9 pypi_0 pypi xz 5.4.2 h5eee18b_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main yapf 0.32.0 pypi_0 pypi zipp 3.17.0 pypi_0 pypi zlib 1.2.13 h5eee18b_0 https://mirrors.ustc.edu.cn/anaconda/pkgs/main- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
- 171
- 172
- 173
- 174
- 175
- 176
- 177
- 178
- 179
- 180
- 181
- 182
- 183
- 184
- 185
- 186
- 187
- 188
- 189
- 190
- 191
- 192
- 193
- 194
- 195
- 196
- 197
- 198
- 199
- 200
- 201
最重要的是这三个：
mmcv-full一定要下载好与环境对应的版本，不然会影响编译，出奇怪的环境错误
提供我用的mmcv-full地址mmcv-full 1.4.0 cuda11 torch1.8.0版本
下好后直接pip安装这个压缩包（mmcv-full 1.4.0 安装好了）
其他的可以按照如上先pip install 下好,以免编译过程系统找这些包超时，也可直接编译，报一个不匹配装一个然后 cd mmdetection-2.11.0，依次执行
pip install -r requirements/build.txt pip install -v -e . # or "python setup.py develop"- 1
- 2
（mmdet 2.11.0 编译完毕）
编译最好执行这个命令：python setup.py develop
mmdetection3d没必要按他说的重新下载，整个文件夹就相当是，所以直接回到上级目录，执行 python setup.py develop（mmdet3d 0.11.0 编译完毕）data文件直接在BEVFusion下创建，并把下载好的nuscenes解压放好，包括测试集解压后470多g
执行
python tools/create_data.py nuscenes --root-path ./data/nuscenes --out-dir ./data/nuscenes --extra-tag nuscenes处理数据，要点时间# training example for bevfusion-pointpillar # train nuimage for camera stream backbone and neck. ./tools/dist_train.sh configs/bevfusion/cam_stream/mask_rcnn_dbswin-t_fpn_3x_nuim_cocopre.py 8 # first train camera stream ./tools/dist_train.sh configs/bevfusion/cam_stream/bevf_pp_4x8_2x_nusc_cam.py 8 # then train LiDAR stream ./tools/dist_train.sh configs/bevfusion/lidar_stream/hv_pointpillars_secfpn_sbn-all_4x8_2x_nus-3d.py 8 # then train BEVFusion ./tools/dist_train.sh configs/bevfusion/bevf_pp_2x8_1x_nusc.py 8- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
8是gpu数，按卡数改

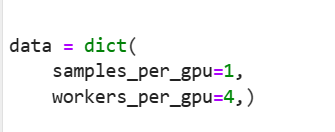

执行训练，第一条nuimage的训练可以忽略，直接git上下载模型放好，后面三条语句依次执行就行，官方要求3090*8，自己没这么多卡，就两张，把batchsize调为1勉强能跑
-
