华为eNSP配置专题-浮动路由及BFD的配置

华为eNSP配置专题-浮动路由及BFD的配置

0、参考文档

1、前置环境

1.1、宿主机

笔记本电脑，配置如下：Windows10企业版，32GB内存

1.2、eNSP模拟器

eNSP1.3.00

2、基本环境搭建

2.1、基本终端构成和连接

0、总体拓扑如下：

1、2台PC。
2、4台路由器，型号为AR2220。一台模拟为出口路由器（兼默认网关），2台模拟电信和联通的服务器，1台模拟互联网服务器。其中模拟出口路由器的AR2220由于只有3个GE，但需要4GE，因此要加一个GE模块。
3、开启设备。

2.2、基本终端配置

1、PC1配置静态IP和网关如下：
IP：192.168.10.1
掩码：255.255.255.0
网关：192.168.10.254

2、PC2配置静态IP和网关如下：
IP：192.168.20.1
掩码：255.255.255.0
网关：192.168.20.254

3、 为出口路由器改名，配置4个接口的IP

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname ROUTER
[ROUTER]int g0/0/0
[ROUTER-GigabitEthernet0/0/0]ip add 192.168.10.254 24
[ROUTER-GigabitEthernet0/0/0]int g0/0/1
[ROUTER-GigabitEthernet0/0/1]ip add 192.168.20.254 24
[ROUTER-GigabitEthernet0/0/1]int g0/0/2
[ROUTER-GigabitEthernet0/0/2]ip add 12.1.1.1 30
[ROUTER-GigabitEthernet0/0/2]int g4/0/0
[ROUTER-GigabitEthernet4/0/0]ip ad 13.1.1.1 30
1
2
3
4
5
6
7
8
9
10
11
12
13

4、为电信服务器改名，配置两个接口的IP

system
system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname DIANXIN
[DIANXIN]int g0/0/0
[DIANXIN-GigabitEthernet0/0/0]ip add 12.1.1.2 30
[DIANXIN-GigabitEthernet0/0/0]int g0/0/1
[DIANXIN-GigabitEthernet0/0/1]ip add 100.1.1.1 30
1
2
3
4
5
6
7
8
9
10

5、为联通服务器改名，配置两个接口的IP

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname LIANTONG
[LIANTONG]int g0/0/0
[LIANTONG-GigabitEthernet0/0/0]ip add 13.1.1.2 30
[LIANTONG-GigabitEthernet0/0/0]int g0/0/1
[LIANTONG-GigabitEthernet0/0/1]ip add 200.1.1.1 30
1
2
3
4
5
6
7
8
9

6、为模拟互联网服务器改名，配置2个接口的IP，设置环回IP模拟服务器（由于环回接口其实最稳定，所以用来模拟服务器比较合适）

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname HULIANWANG
[HULIANWANG]int g0/0/0
[HULIANWANG-GigabitEthernet0/0/0]ip add 100.1.1.2 30
[HULIANWANG-GigabitEthernet0/0/0]int g0/0/1
[HULIANWANG-GigabitEthernet0/0/1]ip add 200.1.1.2 30
[HULIANWANG-GigabitEthernet0/0/1]quit
[HULIANWANG]interface LoopBack 0
[HULIANWANG-LoopBack0]ip add 22.22.22.22 32
1
2
3
4
5
6
7
8
9
10
11
12

3、浮动路由配置

3.1、浮动路由的基本配置

1、模拟互联网服务器运行OSPF协议，其中network 0.0.0.0 0.0.0.0代表将本路由器的所有直连网段宣告出去：

[HULIANWANG]ospf 1
[HULIANWANG-ospf-1]area 0
[HULIANWANG-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
1
2
3

2、联通服务器运行OSPF协议

[LIANTONG]ospf 1
[LIANTONG-ospf-1]area 0
[LIANTONG-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
1
2
3

3、电信服务器运行OSPF协议

[DIANXIN]ospf 1
[DIANXIN-ospf-1]area 0
[DIANXIN-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
1
2
3

4、在电信服务器上查看OSPF的邻居：

[DIANXIN-ospf-1-area-0.0.0.0]display ospf peer brief
1

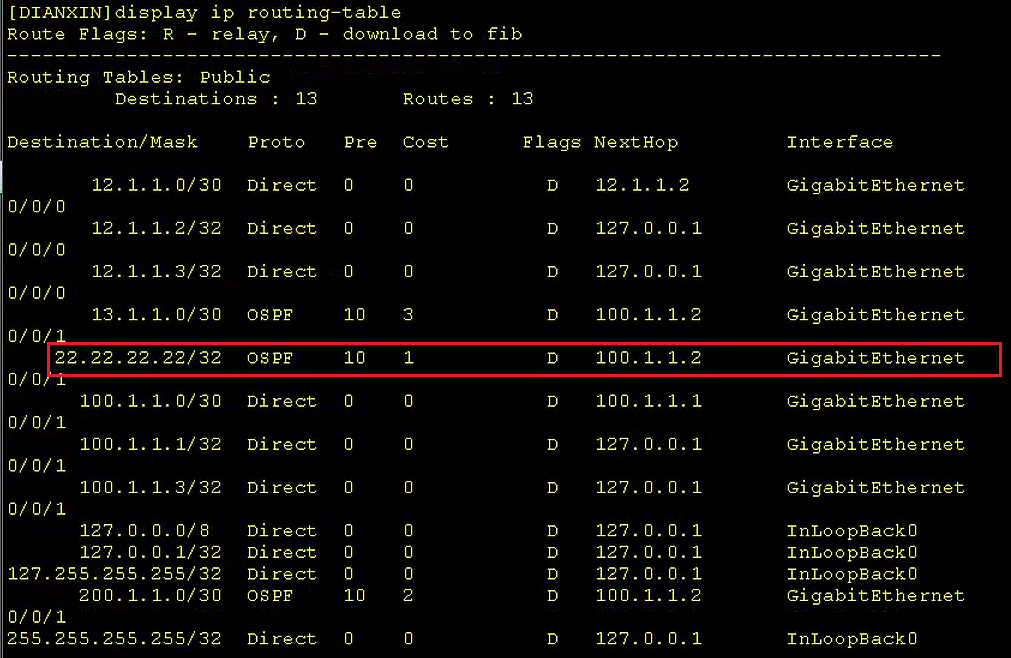

5、在电信服务器上查看路由表，发觉已经学到了互联网服务器的路由：

6、在联通服务器上查看路由表，同样发觉已经学到了互联网服务器的路由：

7、在出口路由器上配置NAT

[ROUTER]ACL 2000
[ROUTER-acl-basic-2000]rule 10 permit source 192.168.10.0 0.0.0.255
[ROUTER-acl-basic-2000]rule 20 permit source 192.168.20.0 0.0.0.255
[ROUTER-GigabitEthernet0/0/0]int g0/0/2
[ROUTER-GigabitEthernet0/0/2]nat outbound 2000
[ROUTER-GigabitEthernet0/0/2]int g4/0/0
[ROUTER-GigabitEthernet4/0/0]nat outbound 2000
1
2
3
4
5
6
7

7、在出口路由器上配置默认路由，出口一定要配默认路由，指向电信和联通的服务器，否则不可能配置所有外网的静态路由，也不可能学到所有的外网路由。

[ROUTER]ip route-static 0.0.0.0 0 12.1.1.2
[ROUTER]ip route-static 0.0.0.0 0 13.1.1.2
1
2

8、此时发现在PC1和PC2上都可以ping通模拟互联网服务器了。

3.2、浮动路由的负载均衡问题

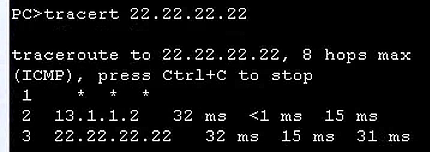

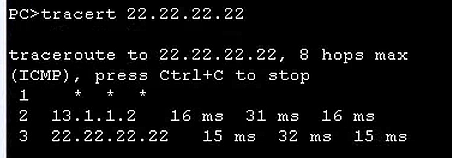

1、可以通过tracert看出走的哪个运营商服务器，发觉都走的13.1.1.2，并没有做负载均衡

2、如果关了int g4/0/0，这时发觉仍然通，已经走得上面的电信服务器了。说明上面的路由也没问题，只是默认优先走13.1.1.2。之所以这样，是因为AR2220是华为的低端路由器，不能基于单个包走负载均衡，因为这样做对负载要求高。
关闭使用如下命令：

[ROUTER]int g4/0/0
[ROUTER-GigabitEthernet4/0/0]shutdown
1
2

重新打开端口使用如下命令：

[ROUTER-GigabitEthernet4/0/0]undo shutdown
1

3.3、浮动路由的优先级调整

1、可以通过调整路由优先级，首先查看已有路由

2、调低一条默认路由的优先级（Pre越大，优先级越低），会发觉只剩下另一条优先级为60的路由了

[ROUTER]ip route-static 0.0.0.0 0 13.1.1.2 preference 100
Info: Succeeded in modifying route.
[ROUTER]display ip routing-table
1
2
3

3、如果将电信路由器挂掉（即将端口关闭），优先级为100的路由就讲浮动出来

[DIANXIN]int g0/0/0
[DIANXIN-GigabitEthernet0/0/0]shutdown
1
2

4、BFD的配置

4.1、BFD简介

BFD是Bidirectional Forwarding Detection的缩写，它是一个用于检测两个转发点之间故障的网络协议，在RFC 5880有详细的描述。BFD是一种双向转发检测机制，可以提供毫秒级的检测，可以实现链路的快速检测，BFD通过与上层路由协议联动，可以实现路由的快速收敛，确保业务的永续性。

4.2、修改拓扑

1、在出口路由器和滇西你服务器之间加一个交换机，如下所示。（注意这时出口路由器的g0/0/2和电信服务器的g0/0/0并不用重新配置）

2、在出口路由器提升电信路由器的默认路由的优先级：

3、关闭电信路由器的g0/0/0

[DIANXIN-GigabitEthernet0/0/0]shutdown
1

4、这时发觉PC ping不通 22.22.22.22了。

5、查看出口路由器的路由表，发觉备份路由并没有顶上来，还是那条指向电信的高优先级路由在起作用，原因就在于虽然电信服务器的端口关闭了，但因为之间隔着一个交换机，出口路由器没法发现电信服务器出现情况了，所以也就没有切换路由。

4.3、BFD的配置

1、可以通过BFD来解决这个问题。其实本来可以通过单臂BFD，即只在出口路由器上配置bfd即可。但由于华为eNSP有Bug，导致必须在出口路由器和电信服务器上都配置才能成功。

2、在出口路由器上配置BFD。peer-ip指的是对端IP，在这里就是电信服务器的IP

[ROUTER-bfd]bfd
[ROUTER-bfd]bfd 1 bind peer-ip 12.1.1.2 source-ip 12.1.1.1 auto
[ROUTER-bfd-session-1]commit
[ROUTER-bfd-session-bfdroutedianxin]quit
1
2
3
4

3、在电信服务器上配置BFD，如果之前配置过bfd，可以通过undo bfd删除已有配置：

[DIANXIN]undo bfd
Warning: All BFD capability on the device will be deleted. Continue? [Y/N]y
[DIANXIN]bfd
[DIANXIN-bfd]bfd 1 bind peer-ip 12.1.1.1 source-ip 12.1.1.2 auto
[DIANXIN-bfd-session-1]commit
[DIANXIN-bfd-session-1]quit
1
2
3
4
5
6

4、可以通过display bfd session all命令查看bfd的配置状态：

5、在出口路由器上修改路由，绑定bfd session 1，这样如果bfd不通，则这条路由会被删除。

[ROUTER]ip route-static 0.0.0.0 0 12.1.1.2 track bfd-session 1
Info: Succeeded in modifying route.
1
2

5、在电信服务器上关闭g0/0/0，然后可以看到出口路由器的100的默认路由起来了：
