如图所示,路由器所有的接口开启OSPF,图中标识的ip地址为设备的Loopback0接口的IP地址,R1、R2,R3的Loopback0通告在区域1,R4的Loopback0通告在区域0、R5的Lopback0通告在区域2,下列哪些IP地址之间可以相互Ping通?
A、10.0.3.3和10.0.5.5
B、10.0.4.4和10.0.2.2
C、10.0.2.2和10.0.3.3
D、10.0.2.2和10.0.5.5
答案:BC
解析:
Area1和Area2属于非骨干区域,没有经过Area0转发路由信息,因此彼此无法学习到对方的路由,此处10.0.3.3和10.0.2.2都属于Area1,10.0.5.5属于Area2,无法互通AD是错的,BC都可以互通。

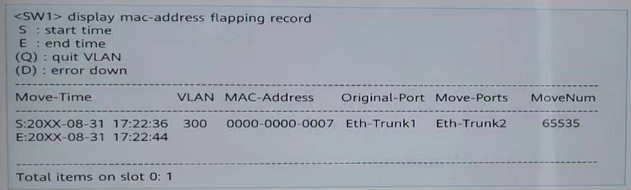

通过在交换机SW1上输入命今display mac-address flapping record
可以查看SW1上所有的MAC地址漂移的记 录。如图所示,MAC地址0000-0000-0007可能发生过几次地址漂移?
A、300
B、65536
C、65534
D、65535
答案: BD
解析:
图中MoveNum指的就是漂移计数,数量为65535,该计数最大数值为65535,也就是说大于等于65535次的都有可能
网络管理员A希望使用IP Prefix List
匹配特定的路由条目,请问以下哪些路由将被图中的IP Prefix List
匹配?
ip ip-prefix TEST permit 10.0.0.0 24 less-equal 30
A、10.0.0.1/30
B、10.0.0.0/24
C、10.0.2.0/24
D、10.0.1.0/24
答案: AB
解析:
10.0.0.0 24 less-equal 30表示前缀24位固定为10.0.0,掩码要求小于等于30
以下哪些数列能被正则表达式100.$匹配
A、100
B、1001
C、1000
D、10000
答案:BC
解析:
100后面的.
可以表示任意一个字符如0或1,但必须要有字符,就算是表示空格,也要有字符,B选型为“100”,后面没有空格
以下哪些Community属性可以保证BGP路由条目的传播范围只在AS内?
A、Internet
B、No_Advertise
C、No_Export_Subconfed
D、No_Export
答案: CD
解析:
根据本图我们可以判断出?
A、R1的设备类型肯定不是Level-1
B、R1有6条IS-IS的IPv6路由
C、R1的GigabitEthernet0/0/1一定使能了IS-IS IPv6
D、R1没有IS-IS的IPv6路由
答案:ABC
解析:
D答案明显是错误的,从题干的Summary Count:6
可以得知有6条IPv6路由信息
某园区部署了IPv6进行业务测试。该网络中有4台路由器(R1、R2、R3和R4),运行OSPFV3实现IPV6网络的互联与通。有一台新的路由器R5需要接入网络进行测试,某工程师通过在R4的OSPFV3进程中引入直连路由,实现园区网内的设备能够访问R5的GE0/0/1口地址。以下关于该场景的描述,哪些说法是正确的?
A、R2会生成一个Type4 LSA只在Area 0内泛洪
B、R4会生成一个Type5 LSA描述引入的IPv6路由前缀
C、R2会生成一个Type4 LSA描述R4的Router ID
D、R4会生成-个Type5 LSA只在Area1内泛洪
答案:ABC
解析:
根据本图我们可以判断出
A、R1不具备3002:: 3/128和3002: 4/128的路由
B、如果没有配置关于AS_Path的路由策略,那么3002: 4/128一定不是起源于AS65001
C、如果没有配置关于AS_Pash的路由策略,那么3002: : 4/128一定起源于AS65001
D、R1具备3002::3/128和3002: 4/128的路由
答案:CD
解析:
R1的部分配置如下,关于R1上的ISIS的说法正确的是?
A、进程2与进程3的路由信息会共享
B、进程2与进程3的路由信息是隔离的
C、进程1仅含有全局路由信息
D、进程1同时含有全局路由信息及VRF tt、rr的路由信息
答案: BC
解析:
ISIS进程之间相互独立,进程1仅属于全局路由信息,进程2属于VRF tt,进程3属于VRF rr.各个VPN实例之间路由信息是隔离的。
根据本图可以知道
A、R1有访问172.17.1.5的路由
B、R1访问172.17.1.5出现了环路
C、R1没有访问172.17.1.5的路由
D、R1访问172.17.1.5的路径没有任何问题
答案:AB
解析:
tracert命令主要用于查看数据包从源端到目的端的路径信息,从而检查网络连接是否可用。当网络出现故障时,用户可以使用该命令定位故障点。能正常发出ICMP报文,说明R1肯定是有路由的,另外回显结果明显重复了,1-4的内容和5-8是一致的,说明中途有节点选路不正确,出现了环路。
如图所示,PE1和PE2之间通过Loopback0接口建立MP BGP邻居关系,在配置完成之后,发现CE1和CE2之间无法互相学习路由,下列哪些选项会造成该问题的出现。
A、PF1或PE2与各自CE之间的路由协议配置错误
B、PE1或PE2上的VPN实例参数配置错误
C、PE1与PE2之间的LSP隧道未建立
D、PE1或PE2未在BGP-VPNV4单播地址族视图使能邻居
答案: ABCD
解析:
有BGP邻居但是没有BGP-VPNv4的邻居,说明没有进入BGP-VPNv4视图下,peer或peer错误。
对于此台交换机上的配置描述正确的是:
A、首先需要创建DHCP服务器组并向服务器组添加DHCP服务器
B、为VLAN100接口指定DHCP服务器组为dhcp group 1
C、VLANIF100接口会将接收到的DHCP报文,通过中继发送到外部DHCP Server
D、配置DHCP服务器和DHCP relay都必须全局开启DHCP
答案:ABCD
解析:
某工程师利用2台路由器进行IPV6业务测试,通过运行BGP4+模拟总部与分支的互联互通,如图所示,某工程师抓包查看R1发出的Update报文。关于该报文信息的描述,以下哪些说法是正确的?
A、该报文中仅描述了一种BGP属性,多协议不可达NLRI属性
B、该报文描述的是当前撤销的IPv6路由
C、该报文描述的路由的下一跳地址为: 2001: db8: 2345: 1: :1
D、该报文描述的路由地址前缀及其前缀长度为: 2001: db8: 2345: 1:1/128
答案: ABD
解析:
根据本图,我们可以判断出?
A、R1访问172.16.1.4需要经过4跳路由器
B、R1访问172.16.1.4有4条等价的路径
C、R1访问172.16.1.4.需要经过2跳路由器
D、R1访问172.16.1.4有2条等价的路径
答案:CD
解析:
tracert命令输出信息中前面的第一列序号“1”“2”表示第网关跳数。每增加一跳,序号递增。缺省情况下,最大跳数是30跳。根据图中显示,得出经过两跳路由器,其中第一跳路由器的地址为10.1.13.2或者10.1.12.2,第二跳路由器的地址为10.1.24.2或者10.1.34.2。所以即可以得出是两跳路由器,两条等价路径。不明白的话可以在模拟器中熟悉一下tracert命令在华为设备上的输出格式。

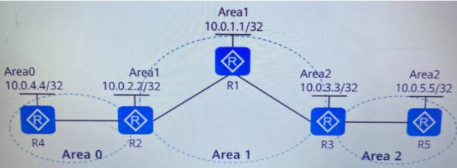

如图所示,路由器所有的接口开启OSPF,图中标识的IP地址为设备的Loopback0接口的IP地址,R1.R2的Loopback0通告在区域1,R4的Loopback0通告在区0,R3、R5的Loopback0通告在区域2,下列哪些IP地址之间可以相互Ping 通?
A、10.0.3.3和10.0.5.5 (同区域1类)
B、10.0.4.4和10.0.2.2 (正常计算3类)
C、10.0.2.2和10.0.5.5(非骨干区域收到3类接收不计算)
D、10.0.2.2和10.0.3.3(非骨干区域收到3类接收不计算)
答案:AB
解析:
因为Area 2没有与Area 0直接相连,且没有配置虚连接,10.0.3.3/32和10.0.5.5/32宣告到区域2,所以10.0.3.3和10.0.5.5可以互通的;10.0.4.4和10.0.2.2属于同一区域,可以互通。非骨干区域之间的OSPF路由更新是通过骨干区域来交换完成的,所以10.0.2.2和10.0.5.5也不能互通。
根据本图,我们可以判断出?
A、R4仅属于Leve1-2
B、system-ID为ee8a.0c2.baf2的设备,其类型是Level-1
C、R4仅属于Level-1
D、system-ID为ee8c.a0c2.baf2的设备,其类型是Level-1-2
答案:CD
解析:
图中R4的ISIS level-1的链路状态数据库,system-ID 为ee8c. a0c2.baf2
的信息条目其ATT位置1,IS-IS协议规定,如果一台Level-1-2路由器通过Level-2区域比Level-1区域能够到达更多的区域,该路由器会在其所发布的Level-1 LSP内将ATT比特位置位。对于收到ATT比特位置位的LSP报文的Level-1路由器,会生成一条目的地为发送该LSP的Level-1-2路由器的缺省路由。而最后一条LSPID带星号的条目,代表R4自身的LSDB信息,其ATT位没有置位,说明R4仅属于Level-1。
根据本图我们可以判断出?
A、R1的GE0/0/1肯定具备了Leve1-2能力
B、R1的GE0/0 /0肯定具备了Leve1-2能力
C、R1有2个IS-IS邻居
D、R1上肯定存在Leve1-2的LSDB
答案:ABCD
解析:
如图所示,网络因为未启用STP导致产生了环路。则可能引起的现象包括以下哪些?
A、MAC地址表震荡
B、设备CPU占用率过高
C、设备会出现环路告警
D、Host上能收到大量的广播报
答案:ABCD
解析:
如果没有开启STP则会出现的问题有会出现二层环路导致网络风暴和MAC地址动荡,各台主机会收到大量的广播报从而导致设备CPU占用率过高,设备出现环路告警,所以这题正确的选项为ABCD。

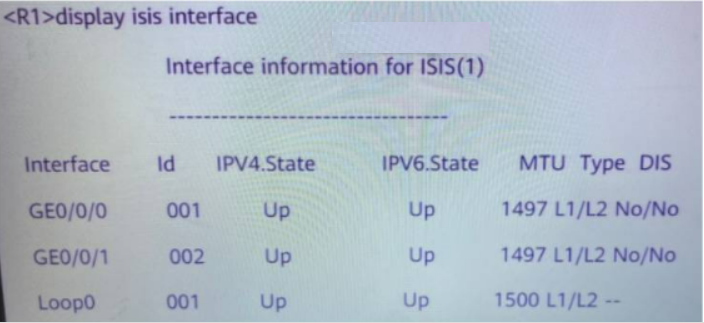

根据本图,我们可以判断出?
A、R1的GE0/0/0接口使能了IS-IS IPV6
B、R1的GE0/0/0接口的IS-IS接口类型是Level-1-2
C、R1的GE0/0/1接口没有使能IS-IS IPv6
D、R1的GE0/0/1接的IS-IS接口类型是Level-1
答案: AB
解析:
三个接口的IPV4、IPV6状态都是UP的,所以均使能了。TYPE均为L1/L2,所以接口类型都为Level-1-2。
R1的部分配置如下,关于R1上的OSPF的说法正确的是?
ospf 1 router-id 172.16.1.1
area 0.0.0.0
network 10.1.12.1 0.0.0.0
network 10.1.13.1 0.0.0.0
network 172.16.1.1 0.0.0.0
ospf 2 vpn-instance tt
area 0.0.0.0
network 10.1.1.1 0.0.0.0
A、VRF tt的路由信息会出现在OSPF进程1的路由表中
B、进程1和进程2的OSPF LSDB其区域内LSA不一致
C、进程1和进程2的OSPF LSDB其区域0内LSA完全一致
D、VRF tt的路由信息不会出现在OSPF进程1的路由表中
答案:BD
解析:
