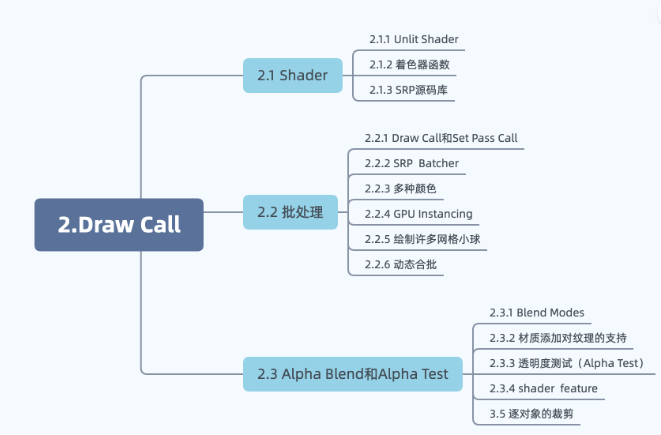

Unity SRP 管线【第二讲：Draw Call】

参考：

https://edu.uwa4d.com/lesson-detail/282/1309/0?isPreview=0

一、Shader

在SRP管线中使用HLSL语言，虽然CG语言是完全跨平台的语言，但是已经很久没有更新了。所有SRP使用HLSL替代CG语言。

1.HLSL引入

使用如下代码包裹hlsl内容。并定义vertex，fragment函数入口名称。

HLSLPROGRAM
#progma vertex vertexName
#progma fragment fragmentName


ENDHLSL
1
2
3
4
5
6

可以使用#include引入hlsl文件

HLSLPROGRAM
#progma vertex vertexName
#progma fragment fragmentName
#include “UnlitPass.hlsl”
ENDHLSL
1
2
3
4
5

使用#include指令会将其他文件的所有内容插入#include处，如果有多个文件需要嵌套包含，则有可能造成同一文件被多次包含，造成重复代码、重复声明和编译错误。使用#define指令保证同一文件只能包含一次。

#ifndef DEFINE_FILE_INCLUDED
#define DEFINE_FILE_INCLUDED
#endif
1
2
3

2.获取Unity提供的标准输入

unity会在每次绘制时，将物体的参数，摄像机的参数，保存到特定名称的变量中供HLSL着色器文件使用。
类似于OpenGL中将特定变量传入GPU的Uniform变量中。
只有当着色器中声明了该变量，我们才能获取到它的值。

标准输入包含但不限于如下变量：

//存放unity标准输入库
#ifndef CUSTOM_UNITY_INPUT_INCLUDED
#define CUSTOM_UNITY_INPUT_INCLUDED

float4x4 unity_ObjectToWorld;
float4x4 unity_WorldToObject;
float4x4 unity_MatrixVP;
float4x4 unity_MatrixV;
real4 unity_WorldTransformParams;
float4x4 glstate_matrix_projection;
float4x4 unity_MatrixPreviousMI;
float4x4 unity_MatrixPreviousM;

#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14

3.Unity提供的运算库

#include "Package/com.unity.render-pipelines.core/ShaderLibrary/SpaceTransform"
1

使用如上库进行空间转换，包含的函数有：

float4x4 GetObjectToWorldMatrix()
float4x4 GetWorldToObjectMatrix()
float4x4 GetPrevObjectToWorldMatrix()
float4x4 GetPrevWorldToObjectMatrix()
float4x4 GetWorldToViewMatrix()
float4x4 GetWorldToHClipMatrix()// Transform to homogenous clip space
float4x4 GetViewToHClipMatrix()// Transform to homogenous clip space

// This function always return the absolute position in WS
float3 GetAbsolutePositionWS(float3 positionRWS)
// This function return the camera relative position in WS
float3 GetCameraRelativePositionWS(float3 positionWS)
float3 TransformObjectToWorld(float3 positionOS)
float3 TransformWorldToObject(float3 positionWS)
float3 TransformWorldToView(float3 positionWS)
// Transforms position from object space to homogenous space
float4 TransformObjectToHClip(float3 positionOS)
// Tranforms position from world space to homogenous space
float4 TransformWorldToHClip(float3 positionWS)
// Tranforms position from view space to homogenous space
float4 TransformWViewToHClip(float3 positionVS)
// Normalize to support uniform scaling
float3 TransformObjectToWorldDir(float3 dirOS, bool doNormalize = true)
// Normalize to support uniform scaling
float3 TransformWorldToObjectDir(float3 dirWS, bool doNormalize = true)
// Tranforms vector from world space to view space
real3 TransformWorldToViewDir(real3 dirWS, bool doNormalize = false)
// Tranforms vector from world space to homogenous space
real3 TransformWorldToHClipDir(real3 directionWS, bool doNormalize = false)
// Transforms normal from object to world space
float3 TransformObjectToWorldNormal(float3 normalOS, bool doNormalize = true)
// Transforms normal from world to object space
float3 TransformWorldToObjectNormal(float3 normalWS, bool doNormalize = true)
real3x3 CreateTangentToWorld(real3 normal, real3 tangent, real flipSign)
real3 TransformTangentToWorld(float3 dirTS, real3x3 tangentToWorld)
real3 TransformWorldToTangent(real3 dirWS, real3x3 tangentToWorld)
real3 TransformTangentToObject(real3 dirTS, real3x3 tangentToWorld)
real3 TransformObjectToTangent(real3 dirOS, real3x3 tangentToWorld)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

该函数内包含宏，但没有宏定义，需要自己将Uniform变量与SpaceTransform库中的宏对应起来。

SpaceTransform库的宏对应

• 首先#include Unity标准输入
• 其次定义宏（包含如下宏，但不限于）

#define UNITY_MATRIX_M			unity_ObjectToWorld
#define UNITY_MATRIX_I_M		unity_WorldToObject
#define UNITY_MATRIX_V			unity_MatrixV
#define UNITY_MATRIX_VP			unity_MatrixVP
#define UNITY_MATRIX_P			glstate_matrix_projection
#define UNITY_PREV_MATRIX_I_M	unity_MatrixPreviousMI
#define UNITY_PREV_MATRIX_M		unity_MatrixPreviousM
1
2
3
4
5
6
7

参照URP中标准库的定义

//URP Input.hlsl 定义
#define UNITY_MATRIX_M     unity_ObjectToWorld
#define UNITY_MATRIX_I_M   unity_WorldToObject
#define UNITY_MATRIX_V     unity_MatrixV
#define UNITY_MATRIX_I_V   unity_MatrixInvV
#define UNITY_MATRIX_P     OptimizeProjectionMatrix(glstate_matrix_projection)
#define UNITY_MATRIX_I_P   unity_MatrixInvP
#define UNITY_MATRIX_VP    unity_MatrixVP
#define UNITY_MATRIX_I_VP  unity_MatrixInvVP
#define UNITY_MATRIX_MV    mul(UNITY_MATRIX_V, UNITY_MATRIX_M)
#define UNITY_MATRIX_T_MV  transpose(UNITY_MATRIX_MV)
#define UNITY_MATRIX_IT_MV transpose(mul(UNITY_MATRIX_I_M, UNITY_MATRIX_I_V))
#define UNITY_MATRIX_MVP   mul(UNITY_MATRIX_VP, UNITY_MATRIX_M)
#define UNITY_PREV_MATRIX_M   unity_MatrixPreviousM
#define UNITY_PREV_MATRIX_I_M unity_MatrixPreviousMI
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

• 最后，引入SpaceTransforms库
  #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/SpaceTransforms.hlsl"

补充：

空间名称缩写

• WS: world space
• RWS: Camera-Relative world space. A space where the translation of the camera have already been substract in order to improve precision（与相机相关的世界空间。为了提高精度，相机的平移量已经被减去的空间）
• VS: view space
• OS: object space
• CS: Homogenous clip spaces（齐次裁剪空间）
• TS: tangent space
• TXS: texture space

4.标准库Common.hlsl

ShaderLibrary中的头文件不包含“common.hlsl”，这应该包含在.shader文件中使用它(或Material.hlsl)。
所有Uniform都应该在内容缓冲区中，而不是在全局缓冲区中。原因是对于计算着色器，我们需要保证CBs的布局在内核之间是一致的。一些我们不能控制全局命名空间(优化的Uniforms如果不使用，修改每个内核全局CBuffer布局)

Common库中的内容(包含但不限于)

• 定义了real类型
• 定义了跨平台Shader库（D3D11,Metal,Vulkan,Switch,GLCore,GLES）
• 一般回退路径
• 一些库函数（位运算，Quad函数，内置NaN函数，Math函数，Texture程序【LOD】）
• CubeMap宏和库函数
• 结构体定义（纹理格式采样）
  • sampler1D/2D/3D
  • samplerCube
  • tex[1D/2D/3D/CUBE]bias
  • tex[1D/2D/3D/CUBE]lod
  • tex[1D/2D/3D/CUBE]grad
  • tex[1D/2D/3D/CUBE]
  • tex[1D/2D/3D/CUBE]proj
• 深度编码/解码[Unity对深度进行的编码，如果需要得到确定的深度，需要解码计算]【Common.hlsl P968】
• 空间变换函数【Common.hlsl P1085】
• PositionInputs结构体【Common.hlsl P1176】
• 地形/刷高度图编码/解码【Common.hlsl P1278】
• 其他函数

5.SpaceTransforms库引入Common.hlsl

因为 SpaceTransform库中使用了real，已经Common库中的函数（real3 SafeNormalize(float3 inVec)），所以#include “SpaceTransforms”之前,需要提前包含Common库。

故框架库的整体代码架构为：

//./ShaderLibrary/Common.hlsl
//对应于URP的input.hlsl文件

#ifndef CUSTOM_COMMON_INCLUDED
#define CUSTOM_COMMON_INCLUDED

#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/Common.hlsl"
#include "UnityInput.hlsl"

#define UNITY_MATRIX_M			unity_ObjectToWorld
#define UNITY_MATRIX_I_M		unity_WorldToObject
#define UNITY_MATRIX_V			unity_MatrixV
#define UNITY_MATRIX_VP			unity_MatrixVP
#define UNITY_MATRIX_P			glstate_matrix_projection
#define UNITY_PREV_MATRIX_I_M	unity_MatrixPreviousMI
#define UNITY_PREV_MATRIX_M		unity_MatrixPreviousM

#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/SpaceTransforms.hlsl"

#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

6.Shader文件

Shader文件编写，只需引入库文件即可#include "../ShaderLibrary/Common.hlsl"

#ifndef CUSTOM_UNLIT_PASS_INCLUDED
#define CUSTOM_UNLIT_PASS_INCLUDED
#include "../ShaderLibrary/Common.hlsl"

// vertex
float4 UnlitPassVertex(float3 positionOS : POSITION) : SV_POSITION
{
    float3 positionWS = TransformObjectToWorld(positionOS.xyz);
    return TransformWorldToHClip(positionWS);
}

// fragment
float4 _BaseColor;
float4 UnlitPassFragment(): SV_TARGET
{
    return _BaseColor;
}


#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

二、批处理

首先我们思考，一次DrawCall前，需要进行哪些事情：

1. 绑定VAO：将当前要渲染的物体数据绑定
2. 绑定Shader着色器：设置当前使用的Shader
3. 设置Uniform参数：参数包括数据和纹理图片
4. 调用DrawCall。

可以看出：在CPU和GPU通信中，最占用通信时间的是 设置Uniform参数 ，因为每次DrawCall时，都需要在CPU段将数据上传到GPU段。而物体顶点信息（VAO）则不需要上传只需要绑定。

Uniform参数可大致分为如下几类：

1. 物体的Model矩阵（每次调用DrawCall时都需要输入）
2. 摄像机的VM矩阵（每帧渲染只用修改一次）
3. 材质属性（材质参数、材质贴图）

如果使用通用的渲染流程：每一个物体都需要 DrawCall 时设置 Model矩阵 和 所有的材质属性 。但这对于CPU与GPU的通信消耗很大。
如果我们可以减少材质属性的通信，例如：

• 只修改那些改变的材质属性，这样就可以大大加快渲染状态的切换；
• 或者一次性传入所有的材质属性，只在GPU中切换。

批处理方法主要包含：

1. SRP batch： 通过一次性将多种材质属性（材质数据和贴图）存入GPU，每次修改材质时，只需要修改绑定点，不需要CPU传入数据【要求：多个材质使用同一Shader，存入的材质属性不可再变（1次batch中）】
2. GPU Instancing 实例化： 一次对具有相同网格的多个对象发出一次DrawCall指令，CPU收集所有实例对象的Transform和材质属性，将其放入数组中，发送给GPU；GPU遍历所有条目，并按提供顺序对其进行渲染。
3. 动态合批： 将共享相同材质的多个小网格合并成一个较大的网络【将多个VBO（世界空间）合并成一个，只支持小网格】

三种批处理方法的区别：

1. SRP batch： 不同网格，同一Shader变种，不同材质，一次Batch发送多个材质属性（不修改的话不发送），切换时修改绑定点，多次DrawCall。
2. GPU Instancing 实例化： 同一网络，同一Shader变种，不同材质，一次性发送每个对象对应的材质属性，一次DrawCall。
3. 动态合批： 不同网络（有网络顶点限制），同一Shader，同一材质，需要CPU每次调用时合并模型世界坐标下数据，一次DrawCall。

1.SRP batch

参考：https://docs.unity3d.com/cn/current/Manual/SRPBatcher.html

SRP batcher的工作原理：

SRP批处理程序减少了绘制调用之间的渲染状态更改。SRP Batcher结合了一系列bind和drawGPU的命令。每一个一系列的命令叫做一个SRP batch。

为了实现渲染的最佳性能，每个SRP批处理应该包含尽可能多的绑定和绘制命令。为了实现这一点，使用尽可能少的着色器变体。你仍然可以使用许多不同的材质和你想要的相同的着色器。
当Unity在渲染循环中检测到新材质时，CPU会收集所有属性并将它们绑定到GPU的constant buffers中。GPU缓冲区的个数取决于着色器如何声明它的constant buffers。
SRP Batcher是一个低级渲染循环，它使材料数据在GPU内存中持久化。如果材质内容没有改变，这个srp批处理程序不会改变任何渲染状态。相反，SRP批处理程序使用专用代码路径来更新大型GPU缓冲区中的Unity引擎属性，如下所示:

在这里，CPU只处理Unity引擎属性，在上图中标记为Per Object large buffer。所有材料都有位于GPU内存中的持久不变的缓冲区，可以随时使用。这加快了渲染速度，因为:

• 所有材质内容现在都保存在GPU内存中。
• 专用代码管理一个大的 per-Object GPU constant buffers(常量缓冲区)的所有 per-Object 属性。

部分情况下，使用实例化会比SRP更有效，关闭SRP才能使用实例化程序。请使用Profiler分析器确保那种方式更有效。

SRP batcher的使用

SRP Batcher会在主存中将模型的坐标信息、材质信息、主光源阴影参数、非主光源阴影参数分别保存到不同的CBUFFER（常量缓冲区）中，只有CBUFFER发送变化时才会重新提交到GPU并保存。（与OpenGL的Uniform块同理）

附加知识点：常量缓冲区

(1)声明常量缓冲区

在unityInput.hlsl文件中定义物体矩阵全局变量块（UnityPerDraw）

如下四个定义缺一不可，否则无法使用SRP。如果我们要使用一组特定值的其中一个值，我们必须把这组特定值全部定义出来

CBUFFER_START(UnityPerDraw)
	float4x4 unity_ObjectToWorld;
	float4x4 unity_WorldToObject;
	float4 unity_LODFade;
	real4 unity_WorldTransformParams;
CBUFFER_END
1
2
3
4
5
6

在当前Shader文件中定义材质属性的全局变量块（UnityPerMaterial）

CBUFFER_START(UnityPerMaterial)
    float4 _BaseColor;
CBUFFER_END
1
2
3

(2)启动SRP Batcher

在C#脚本中添加

GraphicsSettings.useScriptableRenderPipelineBatching = true;
1

即可开启SRP Batcher

注意：

合批操作只能合并相邻渲染顺序中的多个物体，如果合批操作的多个物体渲染中，有其他类型的物体渲染，则会打断合批操作。
例如：如下因为Draw Mesh Cube(2)的操作打断了上下两个SRP Batch，所以有两次合批处理


修改物体位置，使得 蓝色圆柱 的渲染顺序在 浅蓝立方体 之前。

三个物体在同一批次被渲染。

其他

SRP开启SRP batcher，但是Statistics面板仍显示【Saved by batching = 0】，这是Statistics面板的错误，我们需要其他方法来分析SRP batcher带来的性能优化。

链接：https://zhuanlan.zhihu.com/p/432223843

2. GPU Instancing

GPU Instancing工作原理

GPU Instancing能够在一个绘制调用中渲染多个相同网格的物体，CPU收集材质属性和变换，放入GPU中，GPU遍历数组按顺序渲染。

一次渲染中，CPU将每个实例的不同信息存储在一块缓冲区（可以是顶点缓冲区，也可以是Uniform常量缓冲区）中，将模型信息存储在另一块缓冲区中。

GPU Instancing的使用

(1) 使当前Shader支持实例化

要支持GPU Instancing，首先需要添加#pragma multi_compile_instancing,然后在材质球界面上就可以看到 Enable GPU Instancing 按钮切换开关。

Shader "CustomRP/UnlitShader"
{
	...
    SubShader
    {
        Pass
        {
            HLSLPROGRAM
            #pragma vertex UnlitPassVertex
            #pragma fragment UnlitPassFragment

            #pragma multi_compile_instancing

            #include "./UnlitPass.hlsl"
            ENDHLSL
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

(2)引入SRP源码，UnityInstancing.hlsl，使用里面的宏和方法

//common.hlsl
#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/UnityInstancing.hlsl"
1
2

宏定义

UnityInstancing.hlsl中重新定义了一些宏去访问数据数组，例如：

• UNITY_VERTEX_INPUT_INSTANCE_ID—>uint instanceID : SV_InstanceID;//简化定义

// basic instancing setups
// - UNITY_VERTEX_INPUT_INSTANCE_ID     Declare instance ID field in vertex shader input / output struct.
// - UNITY_GET_INSTANCE_ID              (Internal) Get the instance ID from input struct.
#define DEFAULT_UNITY_VERTEX_INPUT_INSTANCE_ID uint instanceID : SV_InstanceID;
#define UNITY_VERTEX_INPUT_INSTANCE_ID DEFAULT_UNITY_VERTEX_INPUT_INSTANCE_ID

#define UNITY_GET_INSTANCE_ID(input)    input.instanceID
1
2
3
4
5
6
7

• UNITY_SETUP_INSTANCE_ID(input)
  必须在顶点着色器/片段着色器的最开始使用，以便后续代码可以访问全局unity_InstanceID。用来提取顶点输入结构体中的渲染对象的索引，并将其存储到其他实例宏所依赖的全局静态变量中。

// - UNITY_SETUP_INSTANCE_ID        Should be used at the very beginning of the vertex shader / fragment shader,
//                                  so that succeeding code can have access to the global unity_InstanceID.
//                                  Also procedural function is called to setup instance data.
// - UNITY_TRANSFER_INSTANCE_ID     Copy instance ID from input struct to output struct. Used in vertex shader.

void UnitySetupInstanceID(uint inputInstanceID){
	//GLES3下定义
    unity_StereoEyeIndex = round(fmod(inputInstanceID, 2.0));
    unity_InstanceID = unity_BaseInstanceID + (inputInstanceID >> 1);
}
#define DEFAULT_UNITY_SETUP_INSTANCE_ID(input)//其中之一的定义
{
	UnitySetupInstanceID(UNITY_GET_INSTANCE_ID(input));
}
#define UNITY_SETUP_INSTANCE_ID(input) DEFAULT_UNITY_SETUP_INSTANCE_ID(input)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

input是顶点函数（vertex）的输入变量，input.instanceID即为当前顶点的实例ID

使用

1. 定义结构体
2. 结构体内包含UNITY_VERTEX_INPUT_INSTANCE_ID
3. Vertex着色器中通过UNITY_SETUP_INSTANCE_ID(input);将索引储存起来，用于其他宏内的使用。

struct Attributes
{
    float3 positionOS : POSITION;
    UNITY_VERTEX_INPUT_INSTANCE_ID
}

// vertex
float4 UnlitPassVertex(Attributes input) : SV_POSITION
{
    UNITY_SETUP_INSTANCE_ID(input);
    float3 positionWS = TransformObjectToWorld(input.positionOS);
    return TransformWorldToHClip(positionWS);
}
1
2
3
4
5
6
7
8
9
10
11
12
13

如上代码和近似为

struct Attributes
{
    float3 positionOS : POSITION;
    uint instanceID : SV_InstanceID;
};//注意：这里要有分号

// vertex
float4 UnlitPassVertex(Attributes input) : SV_POSITION
{
    UnitySetupInstanceID(input.instanceID);//将instanceID保存到UnityInstancing.hlsl中其他宏内会使用的全局变量unity_InstanceID
    float3 positionWS = TransformObjectToWorld(input.positionOS);
    return TransformWorldToHClip(positionWS);
}
1
2
3
4
5
6
7
8
9
10
11
12
13

(3)创建实例化常量缓存区

现在的问题有两个

1. GPU Instancing的优先级低于SRP Batcher，所以需要关闭或打断SRP Batcher。
2. 现在只实现了实例化不同的空间坐标，但未实现实例化不同的材质数据。

我们需要用一个数据BUFFER保存不同实例的材质数据

UNITY_INSTANCING_BUFFER_START(UnityPerMaterial)
    UNITY_DEFINE_INSTANCED_PROP(float4, _BaseColor);
UNITY_INSTANCING_BUFFER_END(UnityPerMaterial)
1
2
3

宏定义源码UNITY_INSTANCING_BUFFER_START,UNITY_INSTANCING_BUFFER_END,UNITY_DEFINE_INSTANCED_PROP

如果没有定义UNITY_DOTS_INSTANCING_ENABLED则为：
#define UNITY_INSTANCING_BUFFER_START(buf)      UNITY_INSTANCING_CBUFFER_SCOPE_BEGIN(UnityInstancing_##buf) struct {
#define UNITY_INSTANCING_BUFFER_END(arr)        } arr##Array[UNITY_INSTANCED_ARRAY_SIZE]; UNITY_INSTANCING_CBUFFER_SCOPE_END
#define UNITY_DEFINE_INSTANCED_PROP(type, var)  type var;
#define UNITY_ACCESS_INSTANCED_PROP(arr, var)   arr##Array[unity_InstanceID].var
1
2
3
4
5

继续还原

#define UNITY_INSTANCING_CBUFFER_SCOPE_BEGIN(name)  CBUFFER_START(name)
#define UNITY_INSTANCING_CBUFFER_SCOPE_END          CBUFFER_END
1
2

展开宏，则为

CBUFFER_START(UnityInstancing_UnityPerMaterial)
struct{
    float4 _BaseColor;
}UnityPerMaterialArray[UNITY_INSTANCED_ARRAY_SIZE];
CBUFFER_END
1
2
3
4
5

(4)在片元函数中提供对象索引

#ifndef CUSTOM_UNLIT_PASS_INCLUDED
#define CUSTOM_UNLIT_PASS_INCLUDED
#include "../ShaderLibrary/Common.hlsl"

//CBUFFER_START(UnityPerMaterial)
//    float4 _BaseColor;
//CBUFFER_END

UNITY_INSTANCING_BUFFER_START(UnityPerMaterial)
    UNITY_DEFINE_INSTANCED_PROP(float4, _BaseColor)
UNITY_INSTANCING_BUFFER_END(UnityPerMaterial)

struct Attributes
{
    float3 positionOS : POSITION;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};

struct Varyings{
    float4 positionCS : SV_POSITION;
    float2 baseUV : VAR_BASE_UV;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};

Varyings UnlitPassVertex(Attributes input)
{
    Varyings output;
    UNITY_SETUP_INSTANCE_ID(input);
    UNITY_TRANSFER_INSTANCE_ID(input,output);
    float3 positionWS = TransformObjectToWorld(input.positionOS);
    output.positionCS = TransformWorldToHClip(positionWS);
    return output;
}
float4 UnlitPassFragment(Varyings input): SV_TARGET
{
	UNITY_SETUP_INSTANCE_ID(input)//在vertex中使用，在fragment中也不可忽略
    return UNITY_ACCESS_INSTANCED_PROP(UnityPerMaterial,_BaseColor);
}
#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

源码分析： UNITY_TRANSFER_INSTANCE_ID(input,output);

#define UNITY_TRANSFER_INSTANCE_ID(input, output)   output.instanceID = UNITY_GET_INSTANCE_ID(input)
1

如上代码展开变为（因为平台和图形API的不同，所以这种展开只是其中好理解的一种，并不能保证可以运行）

#ifndef CUSTOM_UNLIT_PASS_INCLUDED
#define CUSTOM_UNLIT_PASS_INCLUDED
#include "../ShaderLibrary/Common.hlsl"

CBUFFER_START(UnityInstancing_UnityPerMaterial)
	struct{
	    float4 _BaseColor;
	}	UnityPerMaterialArray[UNITY_INSTANCED_ARRAY_SIZE];
CBUFFER_END

struct Attributes
{
    float3 positionOS : POSITION;
    uint instanceID : SV_InstanceID;
};

struct Varyings{
    float4 positionCS : SV_POSITION;
    float2 baseUV : VAR_BASE_UV;
    uint instanceID;
};

Varyings UnlitPassVertex(Attributes input)
{
    Varyings output;
    unity_InstanceID = input.instanceID ;
    output.instanceID = input.instanceID ;
    float3 positionWS = TransformObjectToWorld(input.positionOS);
    output.positionCS = TransformWorldToHClip(positionWS);
    return output;
}
float4 UnlitPassFragment(Varyings input): SV_TARGET
{
	unity_InstanceID = input.instanceID ;
    return UnityPerMaterialArray[unity_InstanceID]._BaseColor;
}
#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

(5) 运行GPU Instancing

1. 取消BRP Batcher

//GraphicsSettings.useScriptableRenderPipelineBatching = true;
1

2. 开启Shader的GPU Instancing（将Render Queue设置为同一批次，否则可能会被其他物体渲染打断），同时将三个物体的Material设置为同一个。


3. 测试



结果分析：GPU Instancing运行成功，但是使用相同材质只有一个BaseColor。

(6) 填充材质的数组元素

使用脚本添加属性

调用实例化DrawCall函数需要如下几个参数（有多个重写函数，按照需要填写）

// 数据定义
[SerializeField] Mesh mesh = default;
[SerializeField] Material material = default;
Matrix4x4[] matrices = new Matrix4x4[1023];
Vector4[] baseColors = new Vector4[1023];
// MaterialPropertyBlock 块定义 以及 填充
static int baseColorId = Shader.PropertyToID("_BaseColor");
MaterialPropertyBlock block;
block = new MaterialPropertyBlock();
block.SetVectorArray(baseColorId, baseColors);

Graphics.DrawMeshInstanced(mesh, 0, material, matrices, 1023, block);
1
2
3
4
5
6
7
8
9
10
11
12

Graphics.DrawMeshInstanced(mesh, 0, material, matrices, 1023, block,...);

• mesh：[SerializeField] Mesh mesh = default;
• submeshIndex：绘制网格的哪个子集。这只适用于由几种材料组成的网格。
• material：[SerializeField] Material material = default;
• matrices：对象变换矩阵的数组。Matrix4x4[] matrices = new Matrix4x4[1023];
• count：要绘制的实例数。【最大为1023】
• properties:适用的其他材料属性。详见MaterialPropertyBlock。
• castShadows:确定网格是否应该投射阴影。
• receiveShadows:确定网格是否应该接收阴影。
• layer: to use.
• camera:If null (default), the mesh will be drawn in all cameras. Otherwise it will be drawn in the given Camera only.
• lightProbeUsage:LightProbeUsage for the instances.

(7) 渲染结果

2023 个实例被分成 3 个 DrawCall 调用，分别为 511、511、1（这不是确定的，根据机器不同，平台不同会有不同的结果），单个网络的绘制顺序，与我们提供的数组数据的顺序相同。

3. 动态合批

在DrawingSettings中设置，是否开启动态合批和GPU实例化

// 设置渲染的 Shader Pass 和排序模式
var drawingSettings = new DrawingSettings(unlitShaderTagID, sortingSettings)//使用哪个ShaderID，以什么一定顺序渲染的设定
{
    //动态合批
    enableDynamicBatching = useDynamicBatching,
    //实例化
    enableInstancing = useGPUInstancing,
};
1
2
3
4
5
6
7
8

如果动态合批开启，Unity自动判断是否可以动态合批。
若未开启动态合批：

若开启动态合批，Vertices和Indices的数量为合批网络的总和

三、Alpha Blend 和 Alpha Test

透明度测试 Alpha Test

clip(小于0的数值片元，将被舍弃)
1

透明度混合 Alpha Blend

为了进行混合，我们需要使用Unity的混合命令----Blend

Blend混合

Blend SrcFactor DstFactor 会进行如下计算

float4 result = SrcFrctor * fragment_output + DstFactor * pixel_color;
1

其中

• fragment_output 为当前物体的颜色值
• pixel_color 为颜色缓冲区中的颜色值
• SrcFrctor 与 DstFactor 为系数（既可以时float系数，也可以是float4系数）

Blend系数设置

系数对应的参数列表是一个ENum，包含：

• One------------------------ 1
• Zero----------------------- 0
• SrcColor-------------------片元颜色值（源颜色值）[float4]
• SrcAlpha------------------片元透明度值【Float】
• DstColor
• DstAlpha
• OneMinusSrcColor
• OneMinusSrcAlpha
• OneMinusDstColor
• OneMinusDstAlpha
• Blend operations：
  • BlendOp max
  • BlendOp min

常用系数设置

• 一般混合：Blend SrcAlpha OneMinusSrcAlpha（根据片元透明度混合）

---

注意，透明度物体的渲染需要注意是否写入深度缓存。
一般情况下，渲染透明物体要关闭深度写入，不然得不到正确的结果

设置是否写入深度缓冲区

[Enum(Off, 0, On, 1)] _ZWrite("Z Write", Float) = 1
1
