Comsol电磁铁仿真

简介

Comsol是一款多物理场仿真软件，可以完成固体力学、流体力学、传热学和电磁学的仿真。本文将介绍使用Comsol完成电磁铁仿真的主要流程，计算铁芯的受力。

步骤

1.建立模型并设置材料

建立二维旋转对称模型，绿色为动铁，材料DT4；褐色为静铁，材料DT4；橙色为线圈，材料为铝导线；红色为线圈支架（或导轨），材料为铝合金。灰色区域是，是空气，向外延申，足够大即可。

对于铁磁性材料，建议使用Comsol材料库中的“非线性磁性材料”。这些材料自带B-H曲线，当磁场强度H足够大时，磁感应强度B趋于饱和。

2.设置求解区域

（1）将整个区域分为3个部分：空气区（安培定律），铁磁介质区（安培定律），线圈区（线圈）。
（2）设置空气区的本构关系
（3）设置铁磁区的本构关系
（4）设置线圈
（5）设置电磁力计算区域
（6）划分网格，通常要求动铁表面需要足够密，以保证电磁力的计算精度

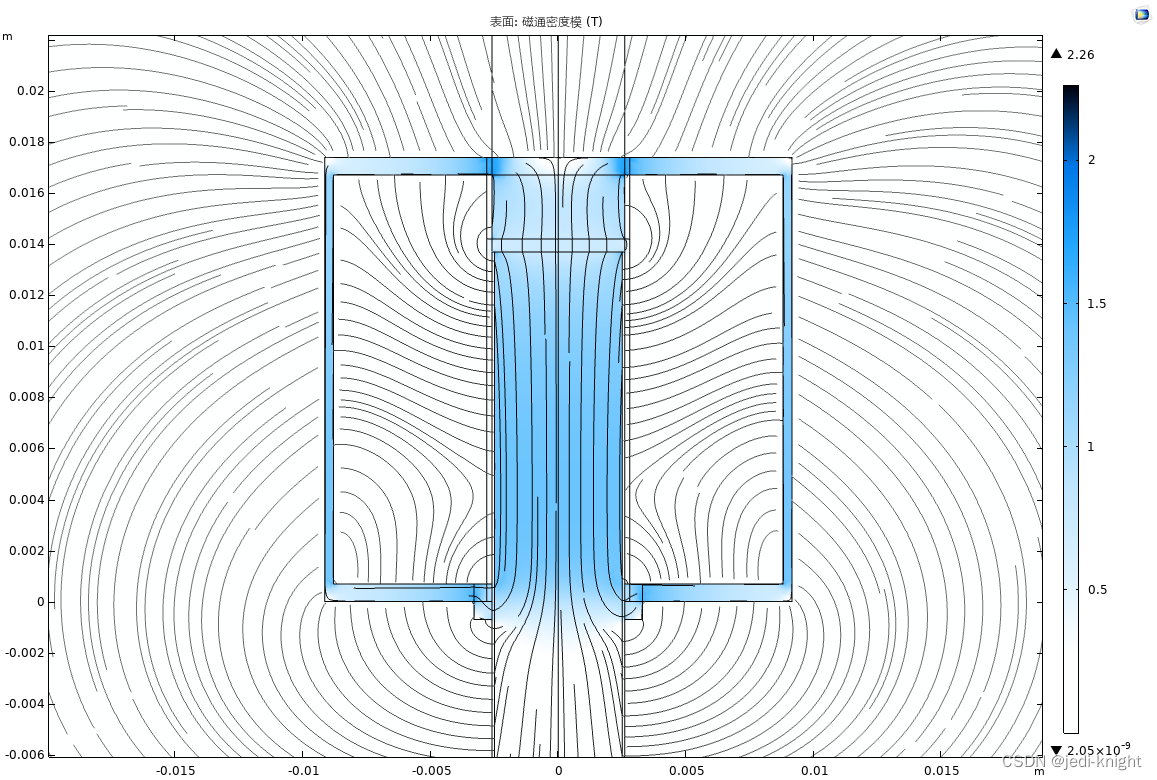

（7）设置完成后开展稳态计算，即可得到结果

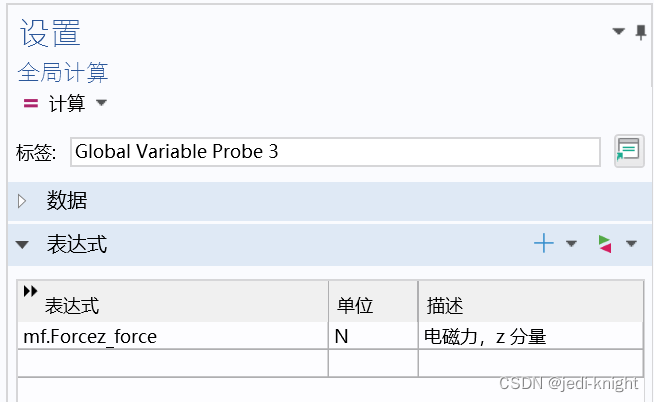

（8）为了计算电磁力，在“派生值”里新建一个“全局计算”
计算结果将会显示在右下角的表格中。
