matlab奇技淫巧——绘制三维地图

  在数据处理工作中，常常会用到地图的绘制，最常用的自然是绘制平面的区域/全球地图，通过

worldmap('world')           % 创建世界地图坐标区域
load coastlines             % 导入海岸线数据
plotm(coastlat,coastlon)
1
2
3

即可绘制，效果如下，其中经度为 $-180\sim 180$ ，负为西经，正为东经，纬度为 $-90\sim 90$ ，北纬为正，南纬为负。

  不过本博文题目是 matlab 奇技淫巧，岂可局限于此，下面我们就画一个三维地图，就像地球仪那样的。 ๑乛◡乛๑

  首先，需要绘制一个球体，这个可以用 sphere 函数生成，然后使用 mesh 绘制，这样就获得了一个球体。随后再绘制海岸线，需要将经纬度转换成 $x,y,z$ 三维坐标，然后用 plot3 绘制，代码如下

figure('color','w')
hold on

[x,y,z]=sphere(36);             % 生成一个球，36边，即分辨率：经度10度，纬度5度
mesh(x,y,z,'EdgeColor','k');    % EdgeColor属性设置网格颜色
axis equal;

% 绘制海岸线
load coastlines             % 导入海岸线数据
x2=cosd(coastlat).*cosd(coastlon);
y2=cosd(coastlat).*sind(coastlon);
z2=sind(coastlat);
plot3(x2,y2,z2,'k')

hold off
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

就可以得到三维地球了，如下

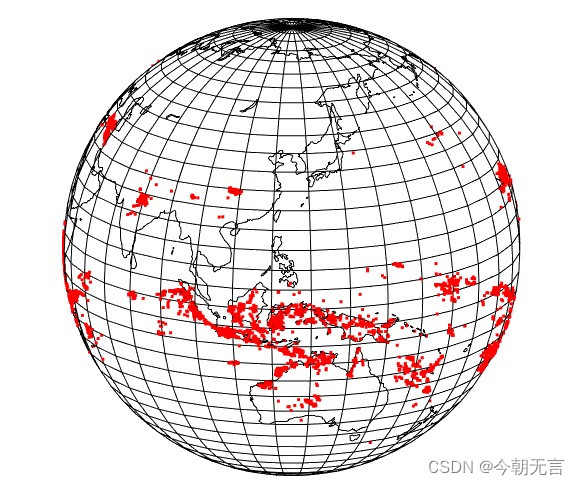

在这个地图上，可以用 scatter 或 plot3 绘制自己需要的散点数据，譬如绘制 WWLLN 闪电定位数据如下

  但有时我们不止需要绘制散点数据，还要绘制场强等数据（类似 surf 的绘制结果），这时就要用到纹理贴图了，如下

[x,y,z]=sphere(36);
h=surface(x,y,z);
set(h,'CData',map,'FaceColor','texturemap');	%texturemap纹理贴图
1
2
3

其中 map 数据就是需要绘制的场强数据，map 为 180*360 的二维矩阵，对应 $90^{\circ }S\sim 90^{\circ }N,180^{\circ }W\sim 180^{\circ }E$ ，利用这一方法绘制的 CHAMP 卫星观测的地球磁场强度图如下

（完）
