FPGA ZYNQ VIVADO创建IP核点亮LED灯 方式一

PL端 纯Verilog语言创建IP核实现点亮LED灯工

确保开发板没有问题，可以先烧一个例程验证板子完好
本教程要实现的是自创建IP核点亮LED灯。
大致创建流程为：1.创建纯Verilog文件
2.封装成IP核，保存完整
3.新建工程，添加ZNYQ 和 我们新建的LED灯 IP核，按照流程走完后，实现点灯。

使用设备 ZYNQ 7010，选择设备型号XC7Z010CLG400-1

根据我的开发板电路原理图，所要点亮的LED灯为EMIO口的T14
DDR Configuration选择型号为MT41K128M16 JT-125

根据以下流程完成本次创建

1.创建verilog工程，用于设计IP核

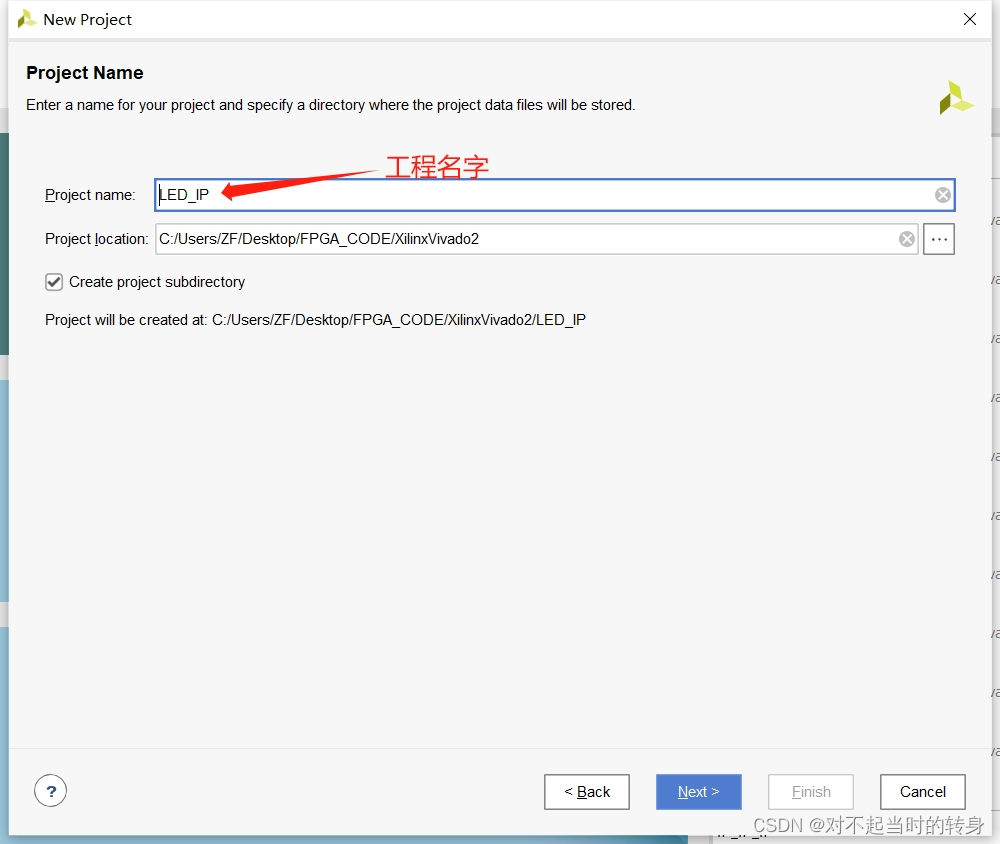

2.工程名字可以命名为LED_IP
3.设备型号，我的是XC7Z010CLG400-1
4.给我们要创建的Verilog文件命名，如LED_flash，表示使LED灯闪烁

5.接下来编写Verilog程序

时钟频率50MHZ，周期T=20ns，因此计数50_000_000次，1sLED灯闪烁一次

module LED_Flash(
    input clk,
    input rst_n,
    output reg led
    );


     reg [25:0] cnt;

    always@(posedge clk or negedge rst_n)
    if(!rst_n)
        cnt <= 26'd0;
    else if(cnt < 26'd49_999_999)
        cnt <= cnt + 1'b1;
    else
        cnt <= 26'd0;

    always@(posedge clk or negedge rst_n)
    if(!rst_n)
        led <= 1'b0;
    else if(cnt == 26'd49_999_999)
        led <= ~led;
    else
        led <= led;
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

6.开始封装纯Verilog的IP
依次点击Tools，第一个Create and Package New IP


按照图片红色箭头依次点击，对于IP Location文件路径不用更改

7.点击Finish后的新界面，可以看到一些相关信息
本例程中基本没有什么需要改变的

8.点击完Package IP后，这个Vivado 工程可以不用管，或者最小化关闭都可，新建Vivao工程
重复上述步骤1-3，这个工程名字可以为For_IP_Led_Flash，表示使用IP核来完成LED灯闪烁。

9.添加我们创建的IP核的路径


10.路径添加完成后我们就可以添加IP核了


11.添加完两个IP核后开始连线

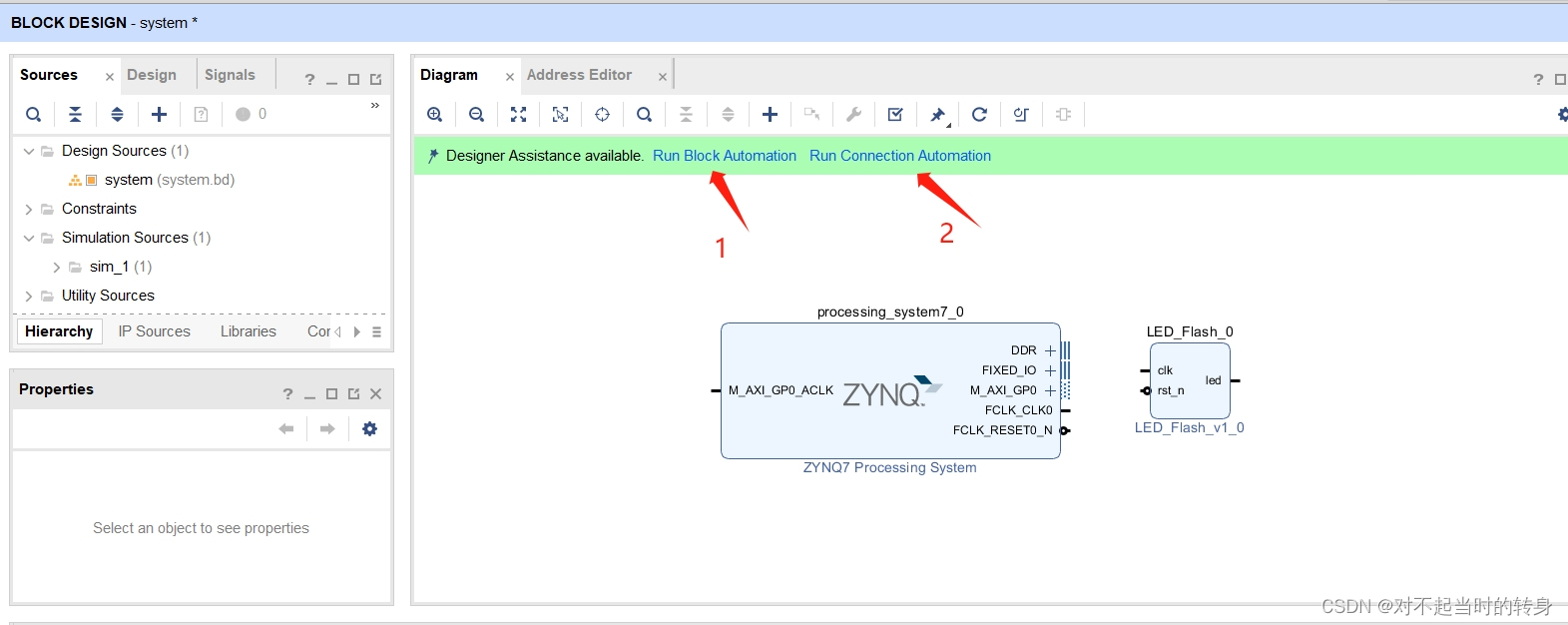

以及点击两个红色箭头后，如下图
LED_Flash_0 IP核的led管教点击选中后引出引脚，可以使用快捷键crtl+T,结果如第二幅图所示

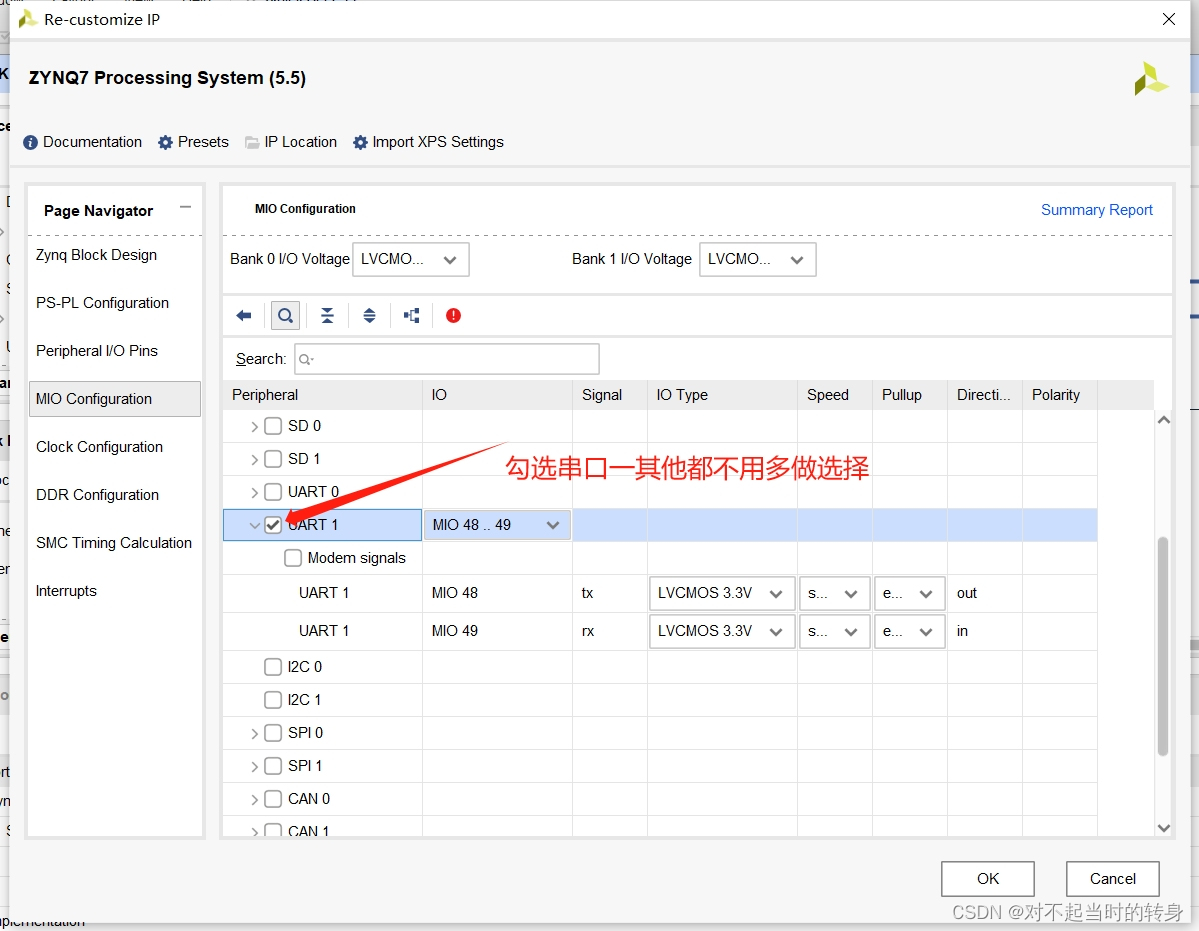

10.选择添加一个UART串口和DDR型号选择

接着选择DDR型号，根据自己开发板的型号来选择

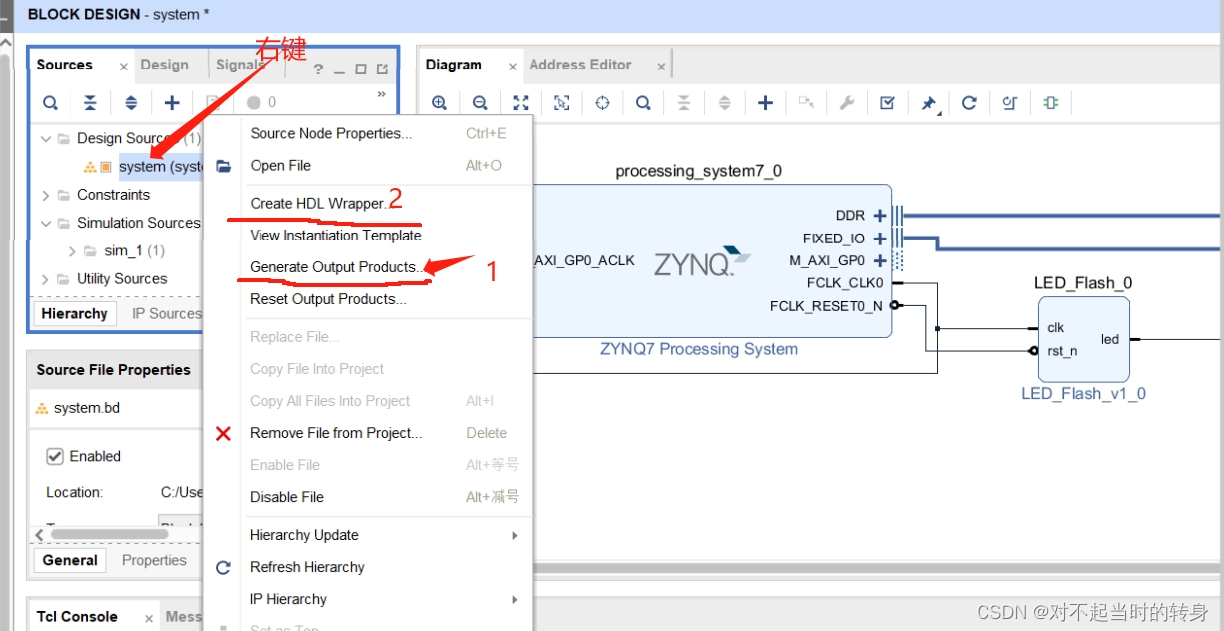

11.红色数字1点击完毕后，出现的对话框，选择Synthesis Options中的第一个Global，然后点击Generate，等待程序运行完毕，可执行红色数字2“Let Vivado manage wrapper and auto-update” OK。

12.在11执行完毕后，执行Run Implementation

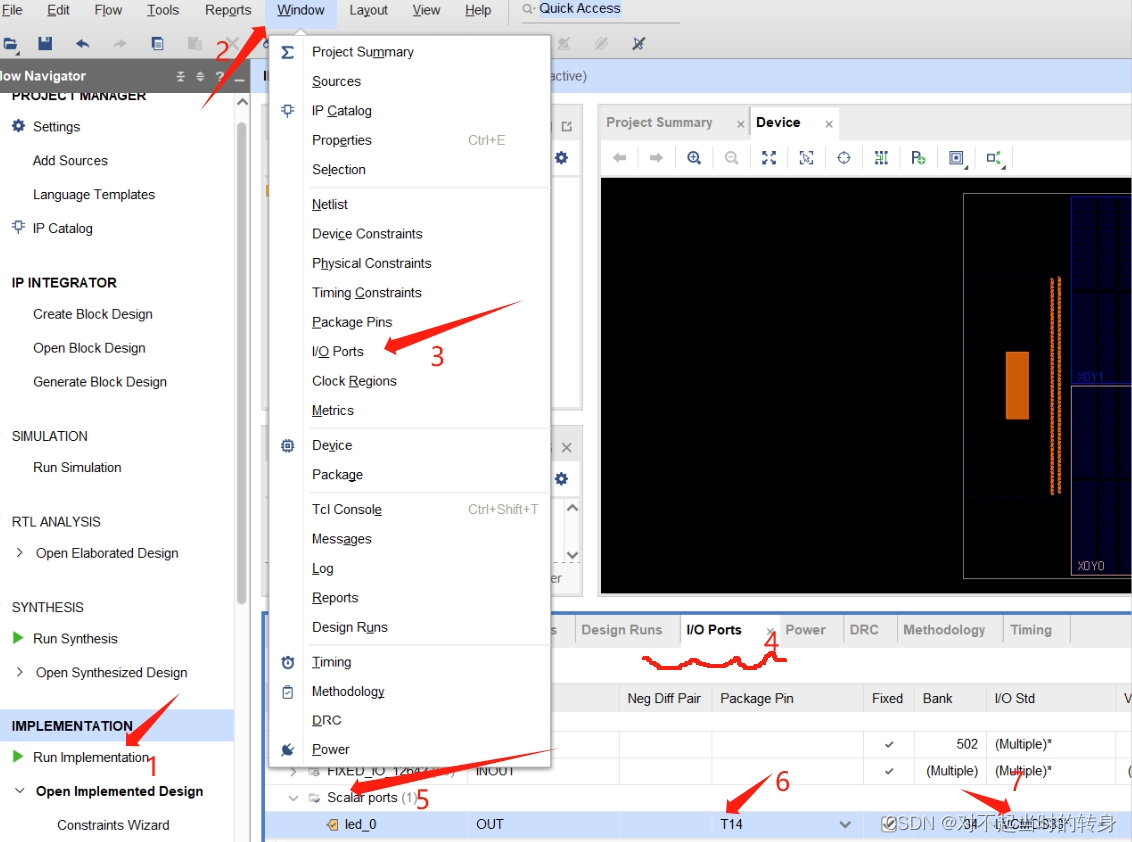

13.给我们的EMIO LED约束引脚，我的开发板引脚是T14

如此选择完毕后，按crtl+s，给弹出来的对话窗口，选择赋值LED_Flash

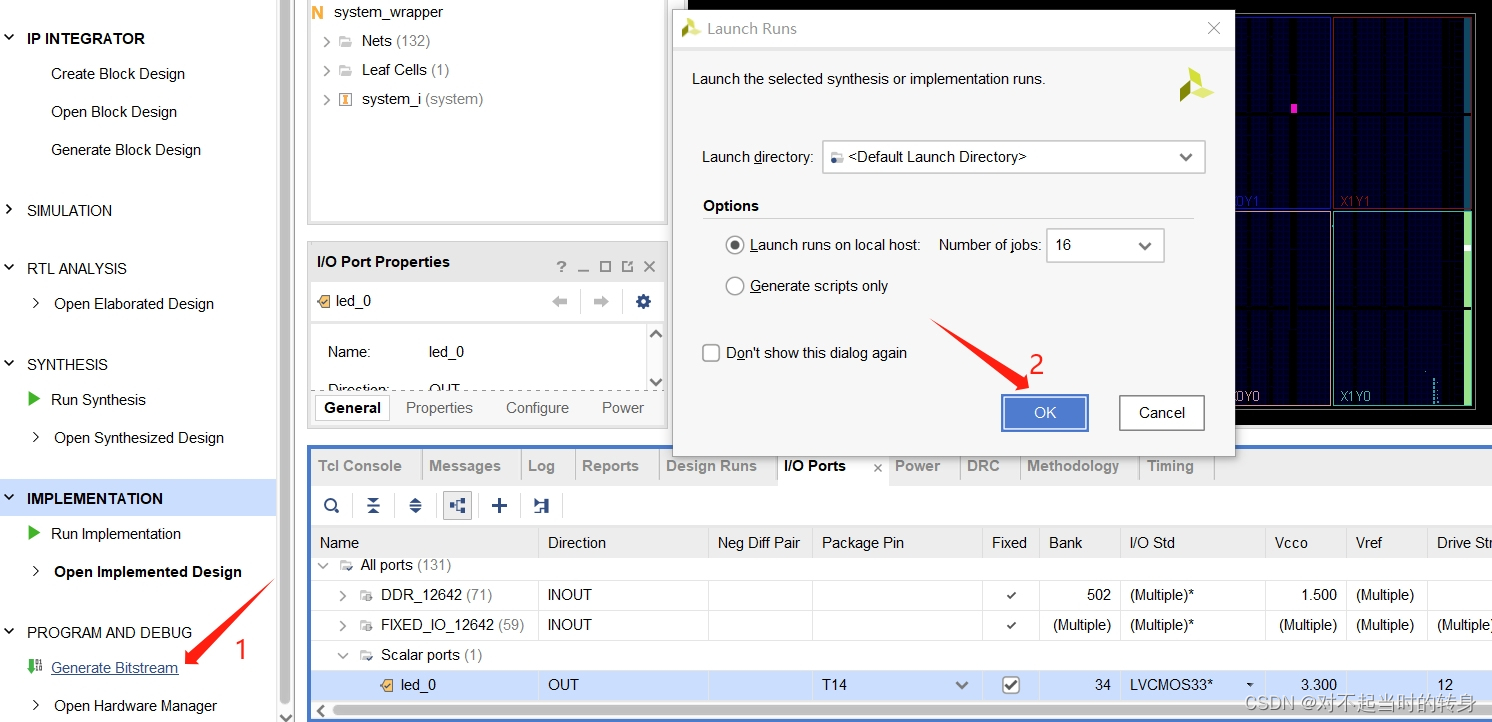

14.生成比特流文件
15.没有特殊说明，运行完毕弹出来的对话框，可以都选择“View reports”


16.准备运行SDK

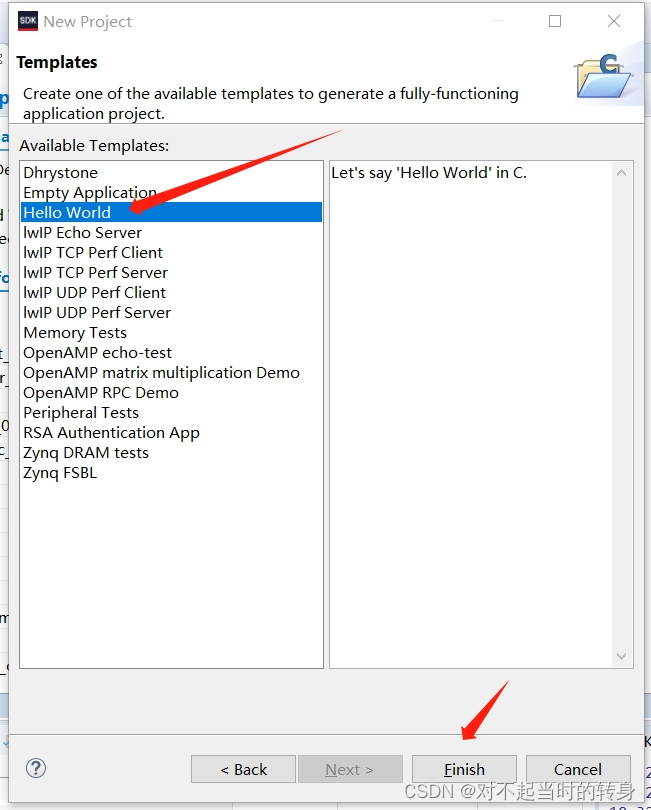

17.由于我们电灯的逻辑电路在Verilog中搭建好了，因此SDK中不需要对灯T14的引脚做额外操作，随便来个串口程序就好。(之前步骤中我们选择好的ZYNQ中的UART1)

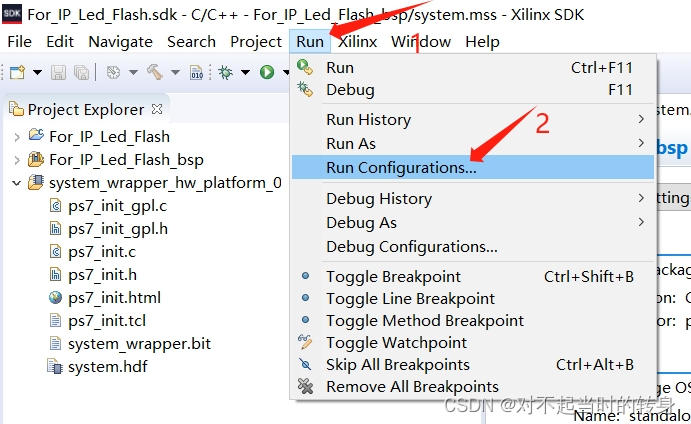

18.将数据线连接好，准备烧录程序

18.实验结果

19.内容较长，请仔细操作。如有问题，可添加作者QQ：1018931844。欢迎讨论
