• Docker容器端口暴露方式

    【Bridge 模式】

    当 Docker 进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机上启动的 Docker 容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连在了一个二层网络中。从 docker0 子网中分配一个 IP 给容器使用，并设置 docker0 的 IP 地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备，Docker 将 veth pair 设备的一端放在新创建的容器中，并命名为 eth0（容器的网卡），另一端放在主机中，以vethxxx这样类似的名字命名，并将这个网络设备加入到 docker0 网桥中。可以通过brctl show命令查看：

    1. [root@k8s-node01 ~]# brctl show
    2. bridge name     bridge id               STP enabled     interfaces
    3. docker0         8000.02426b181b43       no              vetha2bf9e3

    bridge 模式是 docker 的默认网络模式，使用docker run -p时，实际上是通过 iptables 做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL查看。bridge模式如下图所示：

    1. [root@k8s-node01 ~]# iptables -t nat -nvL
    2. Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
    3.  pkts bytes target     prot opt in     out     source               destination
    4.     2   470 KUBE-SERVICES  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
    5.     1    60 DOCKER     all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
    6.
    7. Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
    8.  pkts bytes target     prot opt in     out     source               destination
    9.
    10. Chain OUTPUT (policy ACCEPT 2 packets, 152 bytes)
    11.  pkts bytes target     prot opt in     out     source               destination
    12.   297 20227 KUBE-SERVICES  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
    13.     0     0 DOCKER     all  --  *      *       0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL
    14.
    15. Chain POSTROUTING (policy ACCEPT 2 packets, 152 bytes)
    16.  pkts bytes target     prot opt in     out     source               destination
    17.   442 29299 KUBE-POSTROUTING  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes postrouting rules */
    18.     0     0 MASQUERADE  all  --  *      !docker0  172.17.0.0/16        0.0.0.0/0
    19.     0     0 MASQUERADE  tcp  --  *      *       172.17.0.2           172.17.0.2           tcp dpt:80
    20.
    21. Chain DOCKER (2 references)
    22.  pkts bytes target     prot opt in     out     source               destination
    23.     0     0 RETURN     all  --  docker0 *       0.0.0.0/0            0.0.0.0/0
    24.     0     0 DNAT       tcp  --  !docker0 *       0.0.0.0/0            0.0.0.0/0            tcp dpt:8080 to:172.17.0.2:80
    25.
    26. Chain KUBE-FIREWALL (0 references)
    27.  pkts bytes target     prot opt in     out     source               destination
    28.     0     0 KUBE-MARK-DROP  all  --  *      *       0.0.0.0/0            0.0.0.0/0
    29.
    30. Chain KUBE-KUBELET-CANARY (0 references)
    31.  pkts bytes target     prot opt in     out     source               destination
    32.
    33. Chain KUBE-LOAD-BALANCER (0 references)
    34.  pkts bytes target     prot opt in     out     source               destination
    35.     0     0 KUBE-MARK-MASQ  all  --  *      *       0.0.0.0/0            0.0.0.0/0
    36.
    37. Chain KUBE-MARK-DROP (1 references)
    38.  pkts bytes target     prot opt in     out     source               destination
    39.     0     0 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK or 0x8000
    40.
    41. Chain KUBE-MARK-MASQ (2 references)
    42.  pkts bytes target     prot opt in     out     source               destination
    43.     0     0 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK or 0x4000
    44.
    45. Chain KUBE-NODE-PORT (1 references)
    46.  pkts bytes target     prot opt in     out     source               destination
    47.
    48. Chain KUBE-POSTROUTING (1 references)
    49.  pkts bytes target     prot opt in     out     source               destination
    50.     2   152 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match ! 0x4000/0x4000
    51.     0     0 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK xor 0x4000
    52.     0     0 MASQUERADE  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service traffic requiring SNAT */
    53.
    54. Chain KUBE-SERVICES (2 references)
    55.  pkts bytes target     prot opt in     out     source               destination
    56.     0     0 KUBE-MARK-MASQ  all  --  *      *      !10.2.0.0/16          0.0.0.0/0            /* Kubernetes service cluster ip + port for masquerade purpose */ match-set KUBE-CLUSTER-IP dst,dst
    57.     0     0 KUBE-NODE-PORT  all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
    58.     0     0 ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0            match-set KUBE-CLUSTER-IP dst,dst

    比如现在我们运行一个 busybox 容器：

    1. [root@k8s-node01 ~]# docker run -tid --net=bridge --name docker_bri busybox top
    2. c7329745be212689b35800ceabea69f9fd4f9cc015948fff14fd6fbe1070ea50
    3. [root@k8s-node01 ~]# brctl show
    4. bridge name     bridge id               STP enabled     interfaces
    5. docker0         8000.02426b181b43       no              vetha2bf9e3
    6.                                                         vethf1b9d2e

    然后进入到容器内部去查看网络情况，这里我们需要使用到一个新的命令docker exec，用来进入容器内部，要记住我们要进行终端交互，所以要带上-it两个参数：

    1. [root@k8s-node01 ~]# docker exec -it docker_bri /bin/sh
    2. / # ifconfig -a
    3. eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:03
    4.           inet addr:172.17.0.3  Bcast:172.17.255.255  Mask:255.255.0.0
    5.           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
    6.           RX packets:0 errors:0 dropped:0 overruns:0 frame:0
    7.           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
    8.           collisions:0 txqueuelen:0
    9.           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
    10.
    11. lo        Link encap:Local Loopback
    12.           inet addr:127.0.0.1  Mask:255.0.0.0
    13.           UP LOOPBACK RUNNING  MTU:65536  Metric:1
    14.           RX packets:0 errors:0 dropped:0 overruns:0 frame:0
    15.           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
    16.           collisions:0 txqueuelen:1000
    17.           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
    18.
    19. / # route -n
    20. Kernel IP routing table
    21. Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
    22. 0.0.0.0         172.17.0.1      0.0.0.0         UG    0      0        0 eth0
    23. 172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth0

    可以通过ip link show命令查看到对应的 veth pair 对名称

    1. [root@k8s-node01 ~]# ip link show
    2. 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    3.     link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    4. 2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT group default qlen 1000
    5.     link/ether 00:0c:29:44:09:ce brd ff:ff:ff:ff:ff:ff
    6. 3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default
    7.     link/ether 02:42:6b:18:1b:43 brd ff:ff:ff:ff:ff:ff
    8. 4: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    9.     link/ether 0a:9b:ca:3f:fc:c0 brd ff:ff:ff:ff:ff:ff
    10. 5: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN mode DEFAULT group default
    11.     link/ether ce:34:a0:07:fd:88 brd ff:ff:ff:ff:ff:ff
    12. 9: vetha2bf9e3@if8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
    13.     link/ether ae:94:ef:e4:4d:e2 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    14. 11: vethf1b9d2e@if10: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
    15.     link/ether 4a:4d:83:2c:70:7a brd ff:ff:ff:ff:ff:ff link-netnsid 1

    通过上面的命令可以验证我们前面提到的 bridge 模式原理。

    【自定义网络】

    另外我们可以通过自定义的 Docker 网络来连接多个容器，而不是使用--link命令，比如现在我们有一个新的容器想要和上面的 docker_bri 容器建立互连关系，之前我们可以使用 --link 命令：

    1. [root@k8s-node01 ~]# docker run -tid --link docker_bri --name docker_bri1 busybox top
    2. bd0a67e04610107b384c47f8cd530e5d92f7a97f41e586ab3eb57150ba27c133
    3. [root@k8s-node01 ~]# docker exec -it docker_bri1 /bin/sh
    4. / # ping docker_bri
    5. PING docker_bri (172.17.0.3): 56 data bytes
    6. 64 bytes from 172.17.0.3: seq=0 ttl=64 time=0.142 ms
    7. 64 bytes from 172.17.0.3: seq=1 ttl=64 time=0.087 ms
    8. ^C
    9. --- docker_bri ping statistics ---
    10. 2 packets transmitted, 2 packets received, 0% packet loss
    11. round-trip min/avg/max = 0.087/0.114/0.142 ms

    我们可以看到在新创建的容器上可以访问到我们连接的容器，但是反过来却不行了，因为--link是单方面的：

    1. [root@k8s-node01 ~]# docker exec -it docker_bri /bin/sh
    2. / # ping docker_bri1
    3. ping: bad address 'docker_bri1'
    4. / #

    这个时候我们可以通过自定义网络的方式来实现互联互通，首先创建一个自定义的网络：

    1. [root@k8s-node01 ~]# docker network create -d bridge my-net
    2. 7eee7c618ebcde272f087583f8ae0f50fca45c2d12ed9e65c951b5e5a5cc6399

    然后我们使用自定义的网络运行一个容器：

    1. [root@k8s-node01 ~]# docker run -it --rm --name busybox1 --network my-net busybox sh
    2. / #

    打开终端再运行一个容器：

    1. [root@k8s-node01 ~]# docker run -it --rm --name busybox2 --network my-net busybox sh
    2. / #

    然后我们通过 ping 来证明 busybox1 容器和 busybox2 容器建立了互联关系。 在 busybox1 容器输入以下命令：

    1. [root@k8s-node01 ~]# docker run -it --rm --name busybox1 --network my-net busybox sh
    2. / # ping busybox2
    3. PING busybox2 (172.18.0.3): 56 data bytes
    4. 64 bytes from 172.18.0.3: seq=0 ttl=64 time=2.050 ms
    5. 64 bytes from 172.18.0.3: seq=1 ttl=64 time=0.430 ms
    6. ^C
    7. --- busybox2 ping statistics ---
    8. 2 packets transmitted, 2 packets received, 0% packet loss
    9. round-trip min/avg/max = 0.430/1.240/2.050 ms
    10. / #

    用 ping 来测试连接 busybox2 容器，它会解析成 172.18.0.3。 同理在 busybox2 容器执行 ping busybox1，也会成功连接到：

    1. [root@k8s-node01 ~]# docker run -it --rm --name busybox2 --network my-net busybox sh
    2. / # ping busybox1
    3. PING busybox1 (172.18.0.2): 56 data bytes
    4. 64 bytes from 172.18.0.2: seq=0 ttl=64 time=0.106 ms
    5. 64 bytes from 172.18.0.2: seq=1 ttl=64 time=0.157 ms
    6. ^C
    7. --- busybox1 ping statistics ---
    8. 2 packets transmitted, 2 packets received, 0% packet loss
    9. round-trip min/avg/max = 0.106/0.131/0.157 ms
    10. / #

    这样，busybox1 容器和 busybox2 容器建立了互联关系，如果你有多个容器之间需要互相连接，推荐使用后面的 Docker Compose。

    【Host 模式】

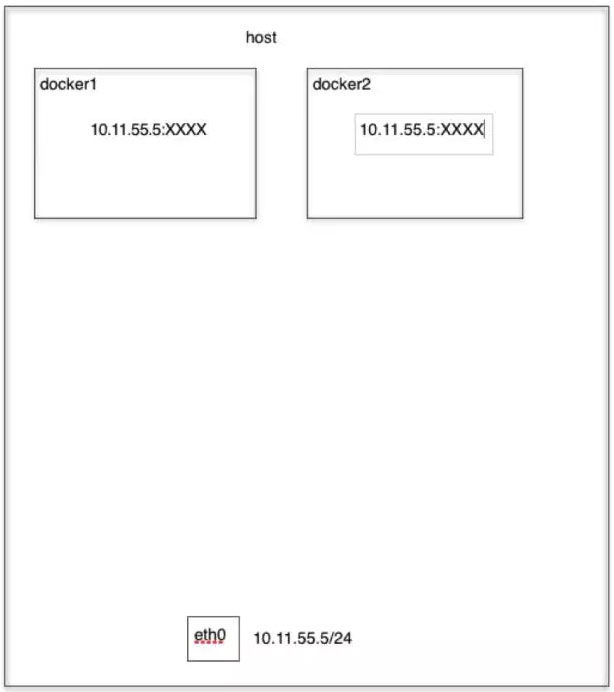

    如果启动容器的时候使用 host 模式，那么这个容器将不会获得一个独立的Network Namespace，而是和宿主机共用一个 Network Namespace。容器将不会虚拟出自己的网卡，配置自己的 IP 等，而是使用宿主机的 IP 和端口。但是，容器的其他方面，如文件系统、进程列表等还是和宿主机隔离的。 Host模式如下图所示

    docker host network

    使用 host 模式也很简单，只需要在运行容器的时候指定 --net=host 即可。

    【Container 模式】

    这个模式指定新创建的容器和已经存在的一个容器共享一个 Network Namespace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的 IP，而是和一个指定的容器共享 IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过 lo 网卡设备通信。 Container 模式如下图所示：

    docker container network

    在运行容器的时候指定 --net=container:目标容器名 即可。实际上我们后面要学习的 Kubernetes 里面的 Pod 中容器之间就是通过 Container 模式链接到 pause 容器上面的，所以容器直接可以通过 localhost 来进行访问。

    【None 模式】

    使用 none模式，Docker 容器拥有自己的 Network Namespace，但是并不为Docker 容器进行任何网络配置。也就是说这个 Docker 容器没有网卡、IP、路由等信息。需要我们自己为 Docker 容器添加网卡、配置 IP 等。 None模式示意图如下所示：

    docker none network

    选择这种模式，一般是用户对网络有自己特殊的需求，不希望 docker 预设置太多的东西。
