【HCIE】11.EVPN路由

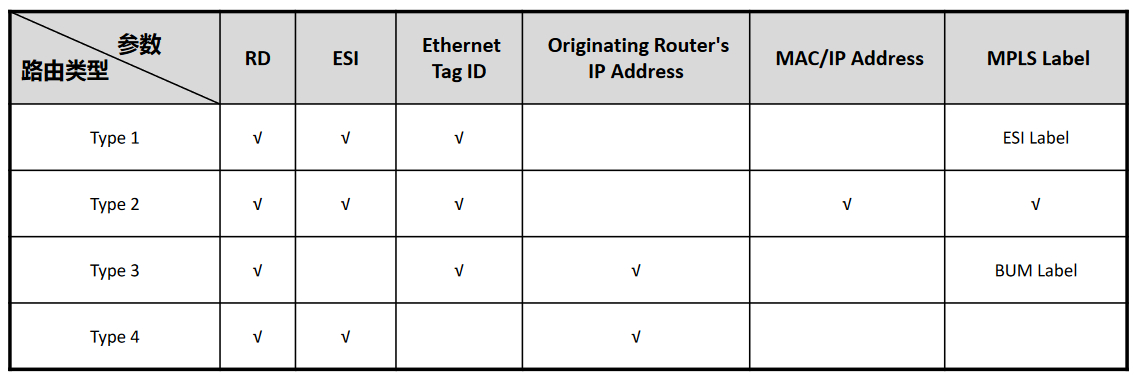

TYPE 1路由携带ESI标签用于实现水平分割

TYPE 2路由携带单播标签指导单播流量转发

TYPE 3路由携带BUM标签指导BUM流量转发，但TYPE3路由未携带ES相关信息

TYPE 4路由携带ESI用于DF选举，但TYPE 4路由未携带任何标签信息

1. 第一层由IGP把路由打通
2. 第二层全网部署MPLS
3. 设备之间配置EVPN的源，BGP EVPN地址族，构建控制面的创建
4. 构建PE后面的实例，两两之间就会传递BUM流量标签，用于对BUM流量的标识，用3类路由进行传递
5. 绑定ESI，产生4类路由，向所有人通告自己连接到了哪个ESI，与自己在一个ESI的设备进行记录，进行选举DF
6. 传递1类路由，主要是针对ESI这张表进行补充，补充一个标签，还会告诉其他设备用作别名，此时VPN构建完成
7. PE侧对源地址进行学习，将学习到的MAC地址变成一个路由发给所有邻居

Ethernet A-D路由

• 以太自动发现路由两种类型

• • Ethernet A-D per ES route：主要用于快速收敛，冗余模式和水平分割（有扩展标签）EthTagID全1

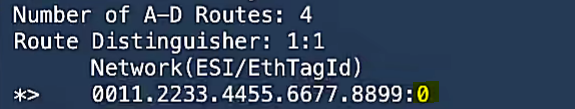

  • Ethernet A-D per EVI route：主要用于别名（没有扩展标签）EthTagID为0

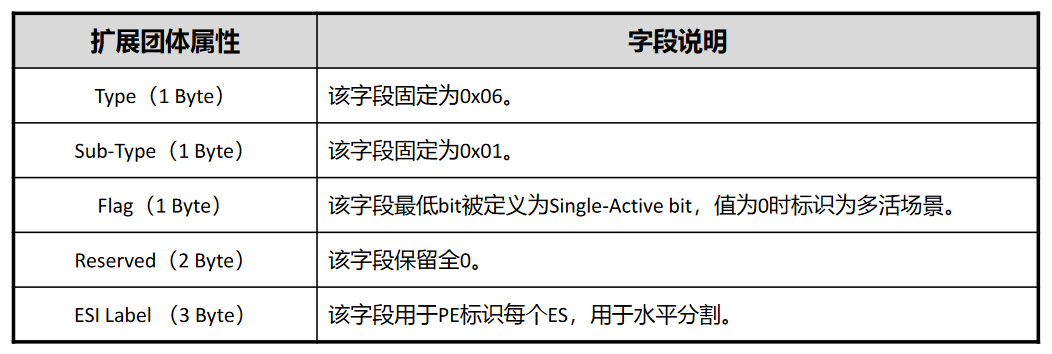

扩展团体属性

Ethernet A-D per ES route（有扩展标签）

快速收敛

• 当PE检测到连接的CE故障，PE撤销对应的MAC地址表，并发送Ethernet A-D per ES route，知会其他PE撤销对于的MAC地址表。
• ESI Label扩展团体必须被 Ethernet A-D per ES route 携带



PE1检测到链路故障，向PE3通过A-D ES路由发送我到CE1断了，此时PE3就会把所有从PE1进入的路由一下全部删除

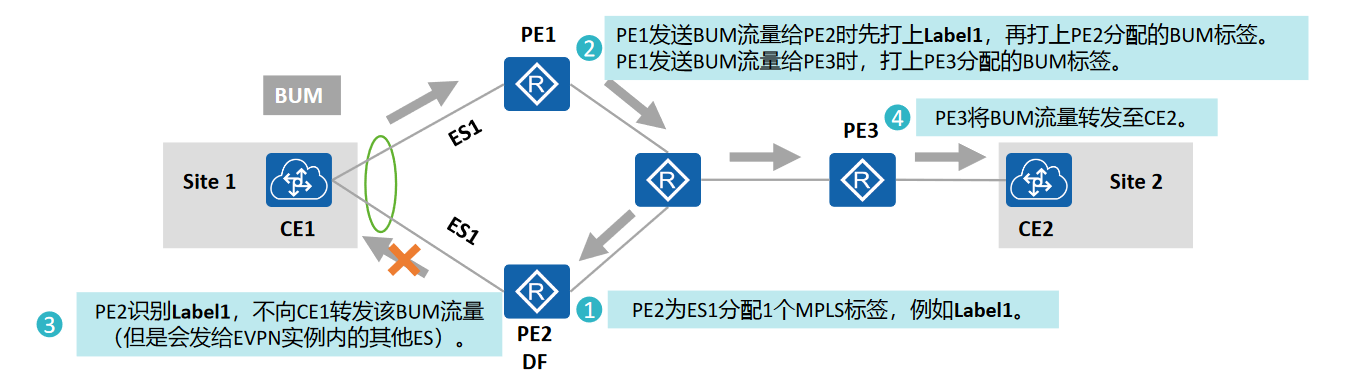

水平分割

在CE多归接入到PE场景下，如果CE的链路为ALL-Active模式，CE发送一个PE的BUM报文可能被另一个PE环回，所以需要水平分割解决这个问题。

水平分割由所有PE通告携带ESI Label扩展团体属性的Ethernet A-D per ES route实现。

Ethernet A-D per EVI route（无扩展标签）

别名

• CE多归多活场景时，可能存在多归的PE中有PE没有学习到CE的MAC地址的情况，导致远端PE只能接收到一个PE的MAC/IP通告，从而无法时间PE节点之间路径的负载均衡。别名通过Ethernet A-D per EVI rotue解决这个问题。

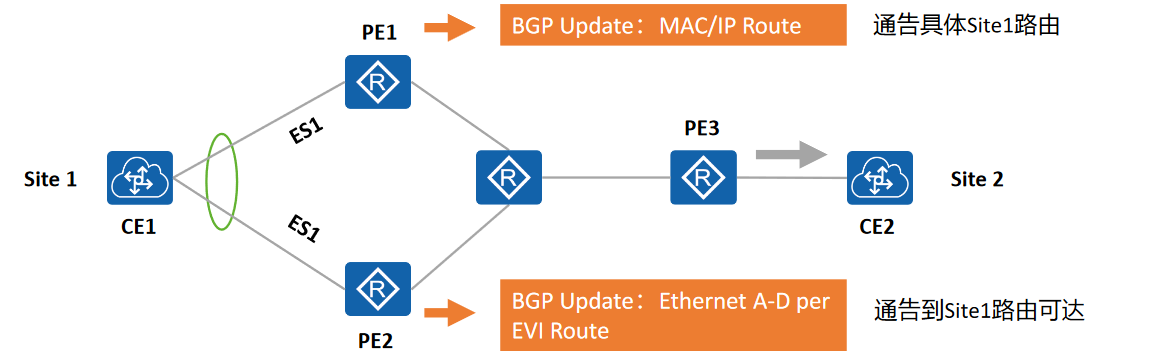

• 如下图，假设PE1学习到site1的地址而PE2没有学到，则PE1将通告MAC/IP路由包含具体的信息，PE2通过 Ethernet A-D per EVI route路由通告可达性。因此PE3认为Site1 PE和PE2均可达。

如图，PE1通过MAC/IP route路由将自己连接了CE1告知CE2，如此CE2就会按照通告的路由将下一跳指向PE1设备，这样就无法实现负载均衡。现在PE2因为也连接了CE1,他会使用A-D EVI路由告知PE3，本设备也连接了CE1,此时PE3就会认知到PE1与PE2都连接了CE1,这样转发的时候，PE3就可以分析形成负载均衡

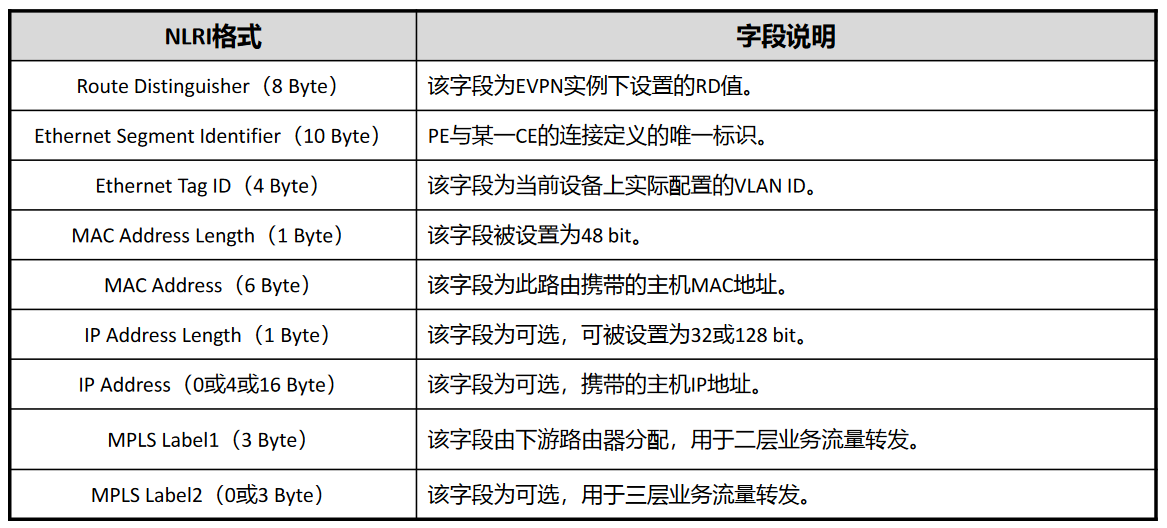

MAC/IP路由

主要用于MAC和IP地址通告

注意，携带了ESI，用于与TYPE1联合完成别名功能

MAC迁移扩展团体属性

永远只关心序列号最大的设备

Inclusive Multicast路由

集成多播路由，用于处理BUM报文。

当PE之间的BGP邻居关系建立成功之后，PE之间会传递集成多播路由，集成多播路由可以携带本端PE上EVPN实例的RD和RT值，以及sourece ip和PMSI信息。PMSI和RT值承载在路由的属性信息中，RD和Source IP承载在路由的NLRI信息中。

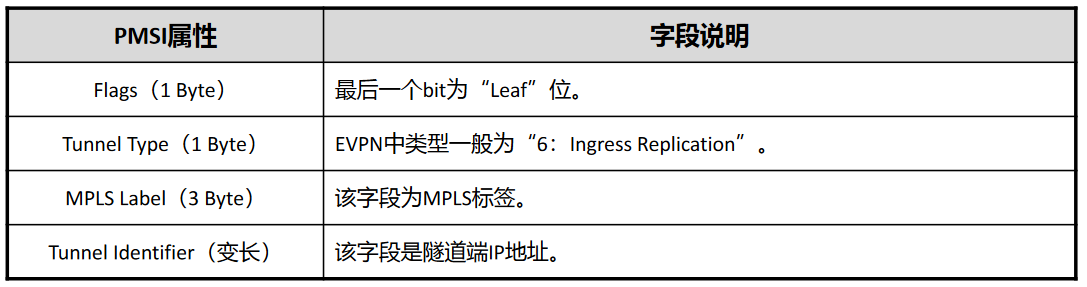

PMSI属性

PMSI用于携带多播报文传输所使用的的隧道类型和隧道标签信息

当一台PE设备收到多播流量后，会将多播流量以点到多点的形式转发给其他PE设备。PE设备之间通过集成多播路由可以建立传送流量的隧道。

Ethernet Segment Route

以太网段路由：主要用于DF选举

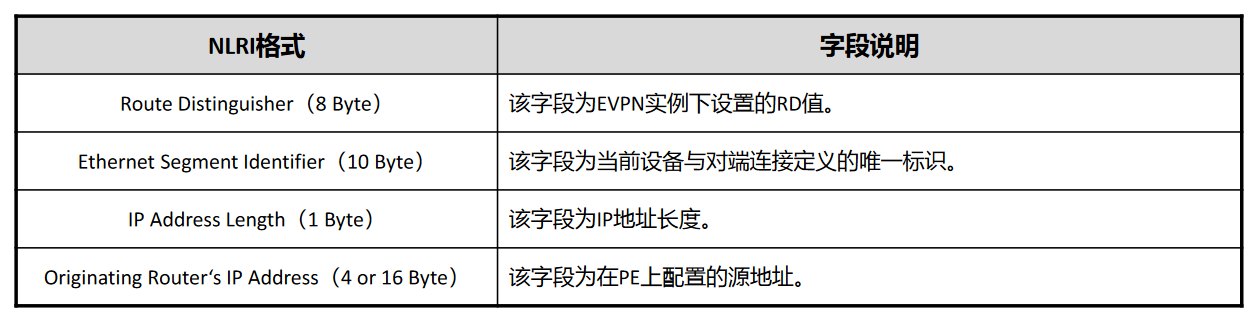

以太网段路由可以携带本端PE的ESI值，Source IP地址和RD值，用来实现连接到相同CE的PE设备之间互相自动发现

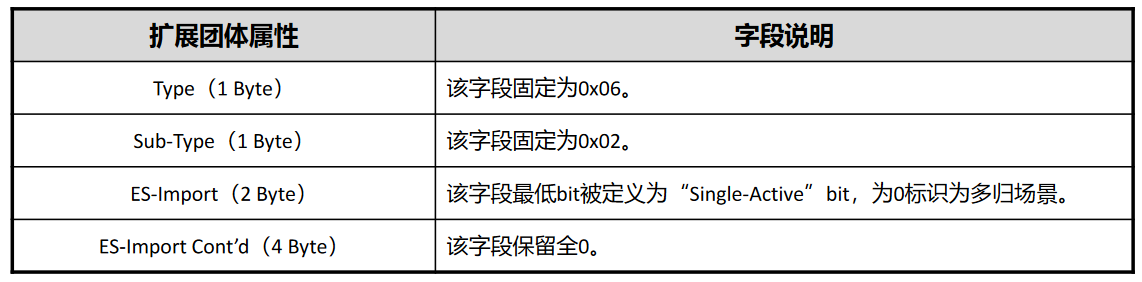

ES-Import Route Target

用于标识是单归场景还是多归场景（双归场景一般会绑定Eth-trunk形成负载）

EVPN定义的被Type4路由所携带的扩展团体属性

在EVPN多归场景下，BGP EVPN通过ES路由时候必须同时携带ES-Import RT,用于实现ES路由过滤

ES路由过滤：ES-Import RT只允许连接相同站点的PE引入TYPE 4路由。RT被用于在所有连接相同站点PE上引入Ethernet Segment路由

EVPN接入原理

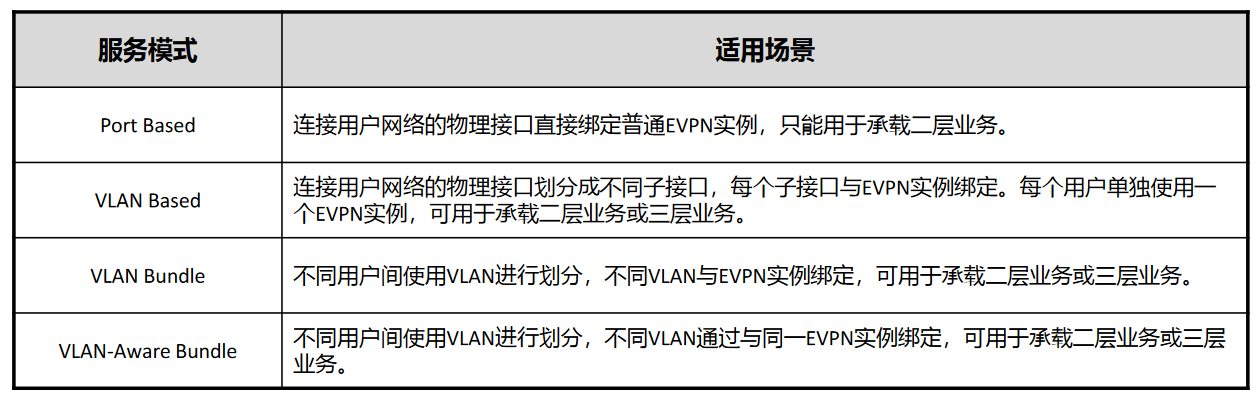

PE与CE的绑定

Port Based模式

把一个物理接口直接绑定到EVPN中

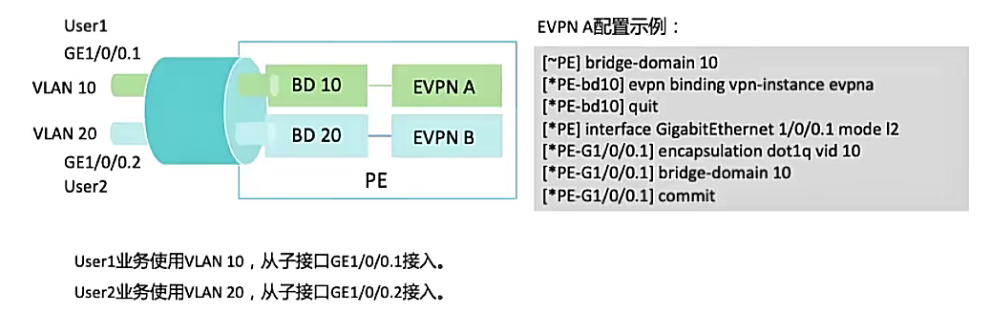

VLAN Based模式

建立二层子接口

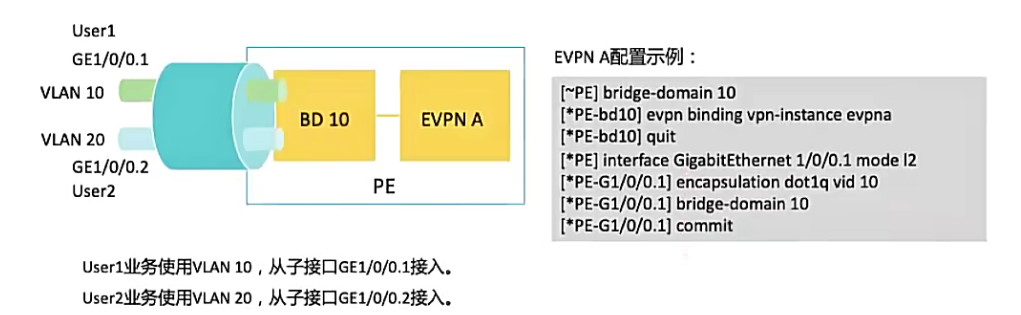

VLAN Bundle模式

VLAN-Aware Bundle模式

根据数据帧自动感知应该属于哪一个BD

第5类路由，IP Prefix Route

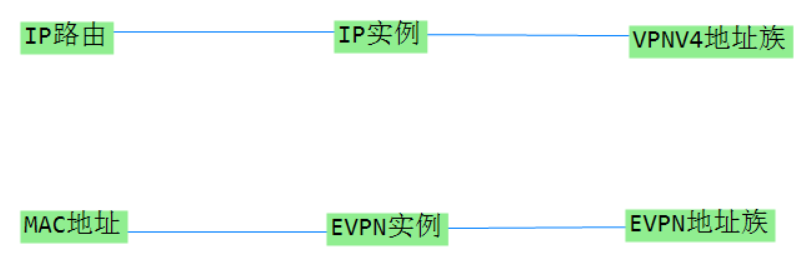

现网中不会单独实现EVPN技术，因为这个EVPN还是需要使用MPSL技术的支持，底层需要配置IGP和MPLS LDP，在一个大型网络中，有可能全网不会开MPLS，如果几千台设备都开启MPLS这是不合适的，大部分VPN会用到数据中心，数据中心是不开MPLS的，单独使用MPLS的场景并不多。

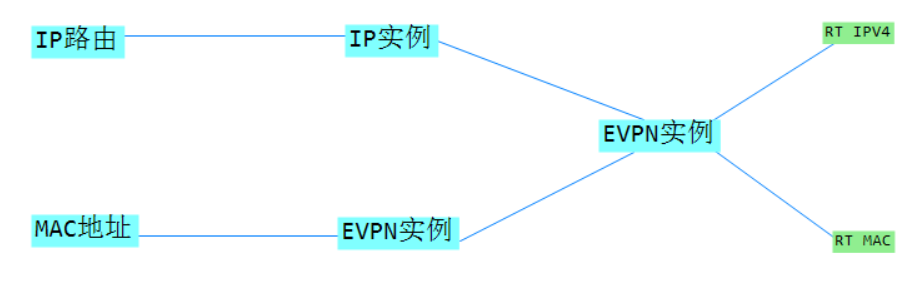

EVPN可以传递MAC，IP，ARP，一个EVPN既可以搞二层也可以搞三层，因为EVPN是TLV架构的，还可以增加TYPE 5路由，直接用一个EVPN地址族增加5类，6类路由的，现在EVPN也可以用来传递IPSEC的IKE秘钥。EVPN不挑上层协议。可以传的内层标记也不仅仅是一个标签。

现在是草案，IP前缀路由，用于在网络上中传播从接入侧网络收到的主机IP地址信息或主机IP所在网段信息

evpn source-address 1.1.1.1

bgp 123
peer 3.3.3.3 as-number 123
peer 3.3.3.3 connect-interface loopback 0
l2vpn-family evpn
peer 3.3.3.3 enable

evpn vpn-instance vpn1
route-distinguisher 1:1
vpn 1:1 export-extcommunity
vpn 1:1 import-extcommunity

EVPN邻居已经建好
ip vpn-instance vpn2
ipv4-family
  route-distinguisher 2:2
  vpn-target 2:2 export-extcommunity evpn
  vpn-target 2:2 import-extcommunity evpn
  evpn mpls routing-enable	//用evpn的方式去做传递，传递的是mpls标签路由（正常使用VPNV4传递）

int l1
	ip binding	vpn-instance vpn2
	ip address 10.1.1.1 255.255.255.255
int l1
	ip binding vpn-instance vpn2
	ip address 10.2.2.2 255.255.255.255

bgp 123
	ipv4-family vpn-instance vpn2
	import-route direct
	advertise l2vpn evpn	//以二层VPN EVPN方式通告
