【Proteus仿真】【51单片机】水箱液位监控系统

---

一、功能简介

本项目使用Proteus8仿真51单片机控制器，使用LCD1602液晶、按键、蜂鸣器、液位传感器、PCF8591 ADC转换器、水泵等。
主要功能：
系统运行后，LCD1602显示当前水位、上下限阈值和工作模式，系统默认处于自动模式。若检测水位高于上限，声光报警，开启抽水。若检测水位低于下限，声光报警，开启加水。可操作K4键切换为手动模式，然后通过K1/K2键开启加水和开启抽水。再次按下K4键回到自动模式。若要修改上下限阈值，可通过K3键进入上下限设置，光标定位修改的值，K1和K2进行加减。还可通过串口助手进行参数修改和模式切换，指令(十六进制)如下：
加–>01
减–>02
模式–>03
确定/自手动–>04

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）

*/

//系统数据显示
void sys_data_show(void)
{
	while(1)
	{
		//显示当前液位
		lcd1602_show_nums(5,0,sys_ctrl.level,3,0);

		//液位阈值显示
		lcd1602_show_nums(2,1,sys_ctrl.levell,3,0);
		lcd1602_show_nums(11,1,sys_ctrl.levelh,3,0);

		//自动手动模式显示
		if(sys_ctrl.auto_flag==1)lcd1602_show_string(12,0,"Manl");
		else lcd1602_show_string(12,0,"Auto");

		//阈值设置位置闪烁
	   	switch(sys_ctrl.mode)
		{
			case 1://液位下限
				lcd1602_show_string(2,1,"   ");
				delay_ms(100);
				lcd1602_show_nums(2,1,sys_ctrl.levell,3,0);
				break;
			case 2://液位上限
				lcd1602_show_string(11,1,"   ");
				delay_ms(100);
				lcd1602_show_nums(11,1,sys_ctrl.levelh,3,0);
				break;
		}

		break;
	}
}

//系统数据设置
void sys_data_set(void)
{
	u8 key=0;
	key=key_scan(0);

	//模式设置
	if(key==KEY3_PRESS || UART_RX_BUF[0]==MODE_CMD)
	{
		UART_RX_BUF[0]=0;
		//自动模式下，模式设置
		if(sys_ctrl.auto_flag==0)
		{
			sys_ctrl.mode++;
			if(sys_ctrl.mode>2)sys_ctrl.mode=1;
		}
		//手动模式下，停止开关
		else
		{
			MOTOR_JS=1;MOTOR_CS=1;
		}
	}
	//在设置模式下，加
	else if(key==KEY1_PRESS || UART_RX_BUF[0]==ADD_CMD)
	{
		UART_RX_BUF[0]=0;
		switch(sys_ctrl.mode)
		{
			case 1://液位下限
				sys_ctrl.levell++;
				if(sys_ctrl.levell>100)sys_ctrl.levell=0;
				break;
			case 2://液位上限
				sys_ctrl.levelh++;
				if(sys_ctrl.levelh>100)sys_ctrl.levelh=0;
				break;
		}
		//手动模式，加水控制
		if(sys_ctrl.auto_flag==1)
		{
			MOTOR_JS=0;MOTOR_CS=1;
		}
	}
	//在设置模式下，减
	else if(key==KEY2_PRESS || UART_RX_BUF[0]==MIN_CMD)
	{
		UART_RX_BUF[0]=0;
		switch(sys_ctrl.mode)
		{
			case 1://液位下限
				sys_ctrl.levell--;
				if(sys_ctrl.levell<0)sys_ctrl.levell=100;
				break;
			case 2://液位上限
				sys_ctrl.levelh--;
				if(sys_ctrl.levelh<0)sys_ctrl.levelh=100;
				break;
		}
		//手动模式，抽水控制
		if(sys_ctrl.auto_flag==1)
		{
			MOTOR_JS=1;MOTOR_CS=0;
		}
	}
	//确定/自手动
	else if(key==KEY4_PRESS || UART_RX_BUF[0]==SWITCH_CMD)
	{
		UART_RX_BUF[0]=0;
		if(sys_ctrl.mode!=0)//确定
			sys_ctrl.mode=0;
		else//自动/手动切换
		{
			sys_ctrl.auto_flag=!sys_ctrl.auto_flag;
			//自动模式下，关闭加水/抽水
			if(sys_ctrl.auto_flag==0)
			{
				MOTOR_JS=1;MOTOR_CS=1;
			}
		}
	}
}

//系统功能控制
void sys_fun_ctrl(void)
{
	//正常模式
	if(sys_ctrl.mode==0)
	{
		//自动模式下控制
		if(sys_ctrl.auto_flag==0)
		{
			//如果液位高于上限，声光报警，开启抽水
			if(sys_ctrl.level>sys_ctrl.levelh)
			{
				MOTOR_JS=1;MOTOR_CS=0;
				beep_alarm(100,20);
			}
			//如果液位低于下限，声光报警，开启加水
			else if(sys_ctrl.level<sys_ctrl.levell)
			{
				MOTOR_JS=0;MOTOR_CS=1;
				beep_alarm(100,20);
			}
			//正常液位，关闭加水抽水
			else
			{
				MOTOR_JS=1;MOTOR_CS=1;
			}
		}
	}
}

//应用控制系统
void appdemo_show(void)
{
	sys_parm_init();//系统参数初始化
	lcd1602_init();
	UART_Init();
	UART_SendString("UART Init OK\r\n");
	sys_open_show();//开机界面显示

	while(1)
	{
		sys_data_get();//系统数据采集
		sys_data_show();//系统数据显示
		sys_data_set();//系统参数设置
		sys_fun_ctrl();//系统控制处理
	}
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171

---

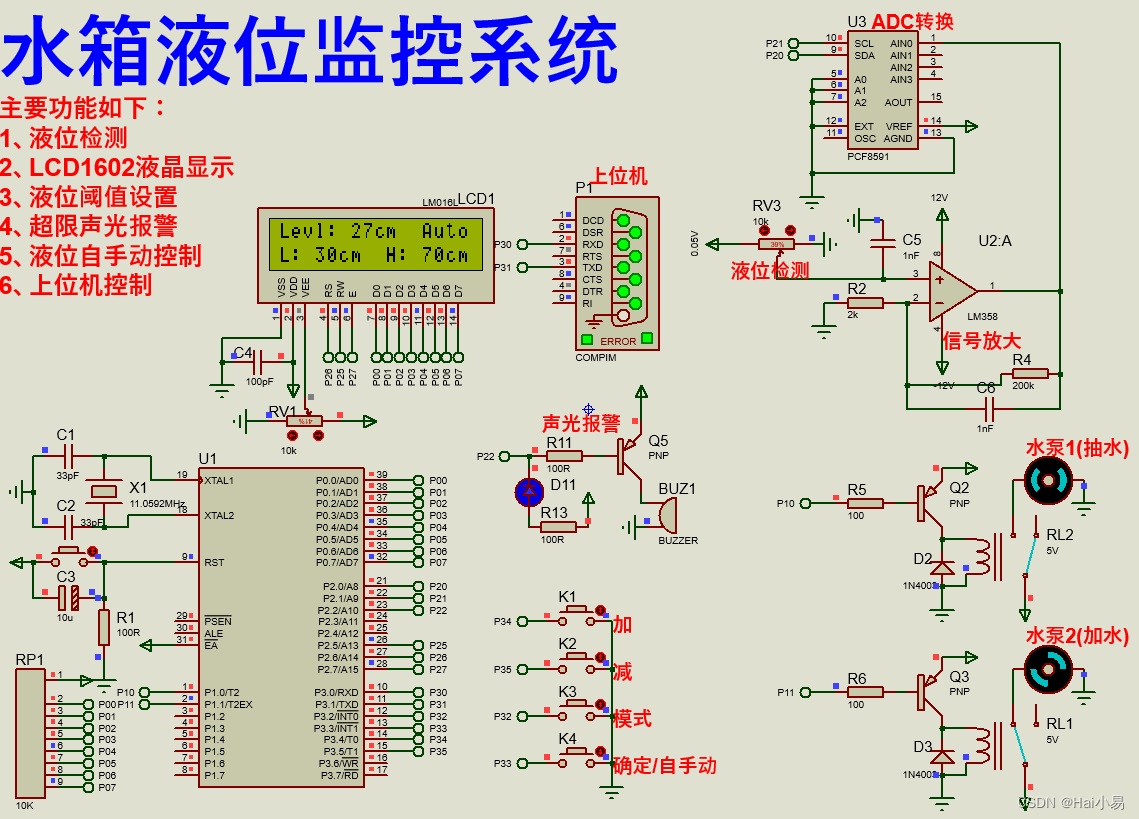

三、实验现象

B站演示视频：https://space.bilibili.com/444388619

---

联系作者

视频地址：https://space.bilibili.com/444388619/video
专注于51单片机、STM32、国产32、DSP、Proteus、ardunio、ESP32、物联网软件开发，PCB设计，视频分享，技术交流。
