EasyRAFT

EasyRaft 介绍

EasyRaft是Raft（共识算法）的Java实现，主要目的在于提供一种高性能的分布式一致性协议。

覆盖Jraft实现的功能

分布式一致性

分布式一致性 (distributed consensus) 是分布式系统中最基本的问题，用来保证一个分布式系统的可靠性以及容灾能力。简单的来讲，就是如何在多个机器间对某一个值达成一致, 并且当达成一致之后，无论之后这些机器间发生怎样的故障，这个值能保持不变。 抽象定义上， 一个分布式系统里的所有进程要确定一个值 v，如果这个系统满足如下几个性质， 就可以认为它解决了分布式一致性问题, 分别是:

• Termination: 所有正常的进程都会决定 v 具体的值，不会出现一直在循环的进程。
• Validity: 任何正常的进程确定的值 v’, 那么 v’ 肯定是某个进程提交的。比如随机数生成器就不满足这个性质。
• Agreement: 所有正常的进程选择的值都是一样的。

RAFT

RAFT 是一种新型易于理解的分布式一致性复制协议，由斯坦福大学的 Diego Ongaro 和 John Ousterhout 提出，作为 RAMCloud 项目中的中心协调组件。Raft 是一种 Leader-Based 的 Multi-Paxos 变种，相比 Paxos、Zab、View Stamped Replication 等协议提供了更完整更清晰的协议描述，并提供了清晰的节点增删描述。 Raft 作为复制状态机，是分布式系统中最核心最基础的组件，提供命令在多个节点之间有序复制和执行，当多个节点初始状态一致的时候，保证节点之间状态一致。系统只要多数节点存活就可以正常处理，它允许消息的延迟、丢弃和乱序，但是不允许消息的篡改（非拜占庭场景）。

Raft 可以解决分布式理论中的 CP，即一致性和分区容忍性，并不能解决 Available 的问题。其中包含分布式系统中一些通常的功能：

• Leader Election
• Log Replication
• Membership Change
• Log Compaction

RAFT 可以做什么

通过 RAFT 提供的一致性状态机，可以解决复制、修复、节点管理等问题，极大的简化当前分布式系统的设计与实现，让开发者只关注于业务逻辑，将其抽象实现成对应的状态机即可。基于这套框架，可以构建很多分布式应用：

• 分布式锁服务，比如 Zookeeper
• 分布式存储系统，比如分布式消息队列、分布式块系统、分布式文件系统、分布式表格系统等
• 高可靠元信息管理，比如各类 Master 模块的 HA

同时RAFT贴近业务的抽象设计，方便适配业务；

EASY RAFT

一个纯 Java 的 Raft 算法实现库, 基于百度 braft 实现而来, 使用 Java 重写了所有功能, 支持:

Leader election and priority-based semi-deterministic leader election.
Replication and recovery.
Snapshot and log compaction.
Read-only member (learner).
Membership management.
Fully concurrent replication.
Fault tolerance.
Asymmetric network partition tolerance.
Workaround when quorate peers are dead.
Replication pipeline optimistic
Linearizable read, ReadIndex/LeaseRead.

个性实现

在EasyRAFT中的自主特殊实现，而没使用通用组件库：

• 场景特化的LSM数据库
• 基于原生NIO实现的高并发网络架构
• 角色抽象设计

主要参考

• 《In Search of an Understandable Consensus Algorithm》
• 《数据密集型应用系统设计》
• 《深入理解Kafka-核心设计与实践原理》
• 《Kafka源码解析与实践》
• Kafka源码
• Nacos源码
• Netty源码
• Jraft源码

核心设计

Role State

单一节点会在三种角色中流转状态，采用了状态模式控制行为，如Leader在包含特殊的行为：

• 配置变更
• 同步条目
• 提交日志
• 副本日志维护


存储

包括Meta存储与Log存储，自主研发的实现：

• Log 存储，记录 raft 配置变更和用户提交任务的日志，将从 Leader 复制到其他节点上。LogStorage 是定义接口（可实现其它的储存库），包括缓存、读写日志、截断等。
• Meta 存储，元信息存储,记录 raft 实现的内部状态，比如已提交的偏移量。

RPC

RPC 模块用于节点之间的网络通讯，基于原生NIO、Selector的RPC网络架构，自主研发实现：

• RPCNetServer: 内置于 Node 内的 RPC 服务器，接收其他节点或者客户端发过来的请求。
• RpcDistribute: 转交给对应请求分发给指定监听的方法。

技术实现

整体模块图

RAFT DB

RAFT DB是专门适配Raft协议的储存库，是LSM类型数据库但没有WAL，同时在日志压缩上做了更匹配RAFT的方案。

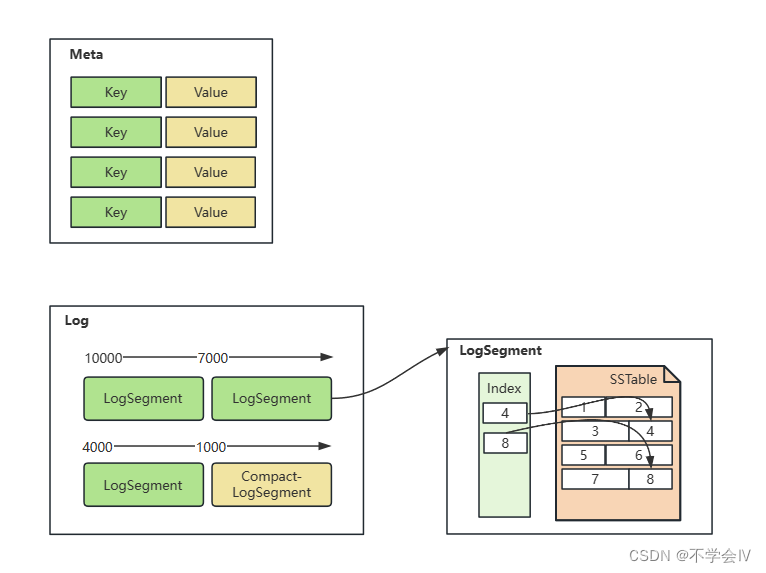

详细实现原理

高性能性能基础原理：

• SSTable：顺序写入。
• Index：MappedByteBuffer（页缓存零拷贝）。
• Meta：MappedByteBuffer（页缓存零拷贝）。

此外在并发控制上：

• 单线程写入。
• 多线程读取。

而在数据结构上：

• SSTable： 非定长数据结构依赖Index定位数据。
• Index：定长的稀疏数据结构，1M即可映射131072条数据。
• Meta：定长的KV结构。

对比性能

Rocks是一个日志式(LSM)K-V数据库,由FaceBook开发旨在提供高速的数据持久化和读写能力，适用于需要快速存储和检索大量数据的应用程序。使用RocksDB的项目包括Flink、TiKV等；

测试一.插入数据

在此基准测试运行开始时，数据库为空，并逐渐填满。数据加载过程中未读取任何数据。

测试二.随机读取

测量性能以随机读取现有数据(1000w数据为基础)。

测试三.Raft场景特化案例

此外还有更多的测试用例，不一一展示了

RPC Net

RPC Net是基于JDK NIO实现的RPC架构，设计核心是高并发、可控。

抽象设计

根据Selector模型的事件抽象出，建立连接与读写操作分离的模型。

线程与消费模型

整体是一个非阻塞的模型，所以不需要很多的线程（读取后投递队列，不处理业务），合适的线程配置是1：4，即一个线程负责接收连接，4个线程负责接收与写入数据等

更加详细的网络模型

四个队列实现非阻塞的操作，所以该模型可以用少量的线程完成高并发的运转

并发测试用例

并发控制

项目中有大量的并发风险控制、延迟任务，定制适合场景的多线程工具，精化场景，以下是类图：

使用指南

基本概念

• log index 提交到 raft group 中的任务都将序列化为一条日志存储下来，每条日志一个编号，在整个 raft group 内单调递增并复制到每个 raft 节点。
• term 在整个 raft group 中单调递增的一个 int 数字，可以简单地认为表示一轮投票的编号，成功选举出来的 leader 对应的 term 称为 leader term，在这个 leader 没有发生变更的阶段内提交的日志都将拥有相同的 term 编号。

配置和辅助类

本节主要介绍 Easy RAFT 的配置和辅助工具相关接口和类。核心包括：

Endpoint 表示一个服务地址。
PeerId 表示一个 raft 参与节点。
Configuration 表示一个 raft group 配置，也就是节点列表。

节点

SERVICE_LOCAL_NODES表示一个服务地址，包括 IP 和端口， 并设置了比重，该比重影响优先选举权，如下例：

            Properties properties = new Properties();
            properties.put(ConfigConstants.SERVICE_ID, "id");
            //本地节点&优先选举比重
            properties.put(ConfigConstants.SERVICE_LOCAL_NODES, "1,localhost:9094,[node_weight:500]");
            //集群节点
            properties.put(ConfigConstants.SERVICE_NODES, "2,localhost:9091;3,localhost:9092;3,localhost:9093;");
            ServerConfig serverConfig = new ServerConfig(properties);
1
2
3
4
5
6
7

配置

其中包括但不限于以下配置：

SERVICE_ROOT_DIR //根目录
SERVICE_QUORUM_RATE //quorum比例
SERVICE_RECORDING_LEVEL//监控等级
SEGMENT_MAX_SIZE//单个Segment大小
SEGMENT_OFFSET_INDEX_MAX_SIZE//Segment稀疏索引大小
SEGMENT_OFFSET_INTERVAL//稀疏索引间隔(默认4k)
LOG_TYPE//日志类型
LOG_CLEAN_OPEN//压缩日志服务
LOG_CLEAN_ALGORITHM//压缩hash算法
......
1
2
3
4
5
6
7
8
9
10

Leader选举

下图中节点在不同角色流转的核心条件，其中Leader的详细条件包括：

• Follower时未收到其他Leader的条目同步
• Candidate发起投票后得到集群节点半数以上的投票
• 未收到Term大于自己的同步条目
• 持有最新日志条目

优化计划

日志提交任务

此优化在独立日志水位后，异步执行同步任务，可预期的结果能够提升并发。

时间轮延迟任务

相比于JDK-ScheduledThreadPoolExecutor的时间复杂度为O(nlogn)，采用此方法时间复杂度能够达到O(1)。

源码地址

https://gitee.com/weKie/easy-raft.git
