基于VScode 使用plantUML 插件设计状态机

本文主要记录本人初次在VScode上使用PlantUML设计

本文只讲述操作的实际方法，假设java已安装成功 。

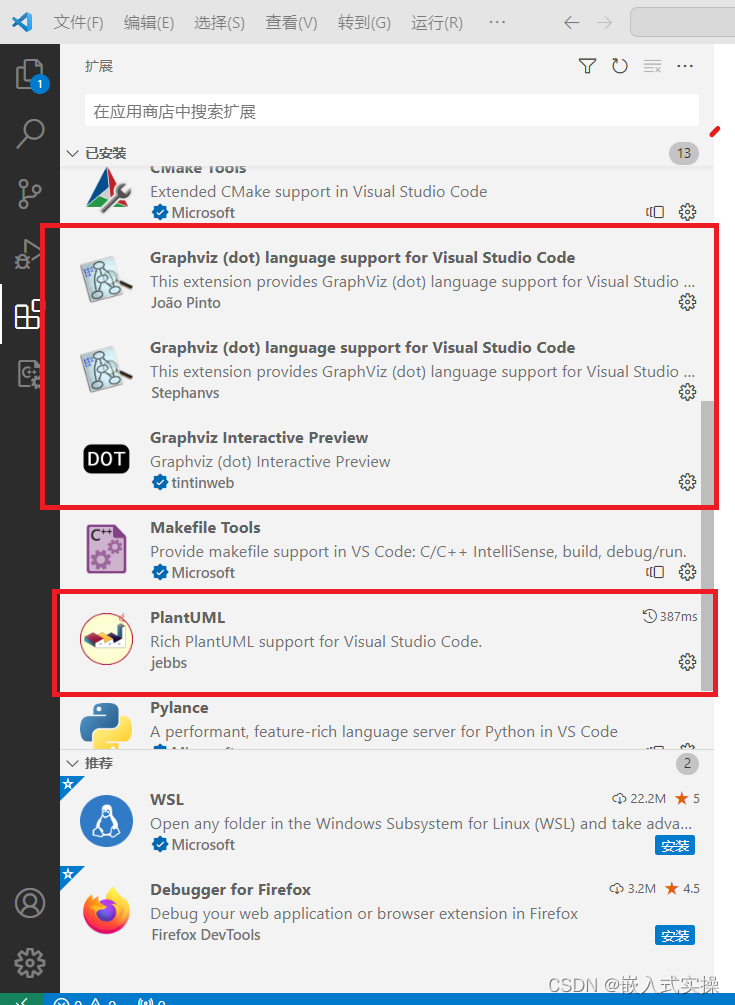

1. 在VScode下安装如下插件

2. 验证环境是否正常

新建一个文件夹并在目录下面新建文件test.plantuml
其内容如下所示:

@startuml hello world
skinparam Style strictuml
sSESSION_STATUS_APP_DEFAULT_SESSION -> sSESSION_STATUS_APP_DEFAULT_SESSION : eSESSION_STATUS_SWITCH_EVT_ToDefaultSession
sSESSION_STATUS_APP_DEFAULT_SESSION -> sSESSION_STATUS_APP_PowerON : eSESSION_STATUS_SWITCH_EVT_HardReset
sSESSION_STATUS_APP_DEFAULT_SESSION -> sSESSION_STATUS_APP_PowerON : eSESSION_STATUS_SWITCH_EVT_HardReset
sSESSION_STATUS_APP_DEFAULT_SESSION -> sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION : eSESSION_STATUS_SWITCH_EVT_ToExtendedDiagnosticSession
sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION -> sSESSION_STATUS_APP_DEFAULT_SESSION : eSESSION_STATUS_SWITCH_EVT_ToDefaultSession
sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION -> sSESSION_STATUS_APP_DEFAULT_SESSION : eSESSION_STATUS_SWITCH_EVT_S3Timeout
sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION -> sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION : eSESSION_STATUS_SWITCH_EVT_ToExtendedDiagnosticSession
sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION -> sSESSION_STATUS_APP_PowerON : eSESSION_STATUS_SWITCH_EVT_ToProgSession
sSESSION_STATUS_APP_EXTENDED_DIAGNOSTIC_SESSION -> sSESSION_STATUS_APP_PowerON : eSESSION_STATUS_SWITCH_EVT_HardReset
@enduml
1
2
3
4
5
6
7
8
9
10
11
12

然后右击，如下图所示

3. 结果如下所示

4. 总结

开发人员在编写代码时，经常会用到状态机，如果没有一个可视化的状态机，在复杂的状态机下面，通过代码分析问题需要不少时间。

希望对各位读者帮助。
