• GD32F103 硬件 IIC

    1. 硬件IIC

    1. 硬件IIC的框图

    如果MCU做为主机SCL就做为输出，做从机SCL就做为输入。

    主机：

    当MCU作为主机发送数据流程从数据缓冲寄存器里拿到移位寄存器。在从移位寄存器一位一位发送。

    当MCU作为主机接收数据流程先放到移位寄存器。在从移位寄存器放到数据缓冲寄存器。然后读取即可。读取的是一个字节。

    从机：对主机发送的地址进行判断。CRC计算/校验。

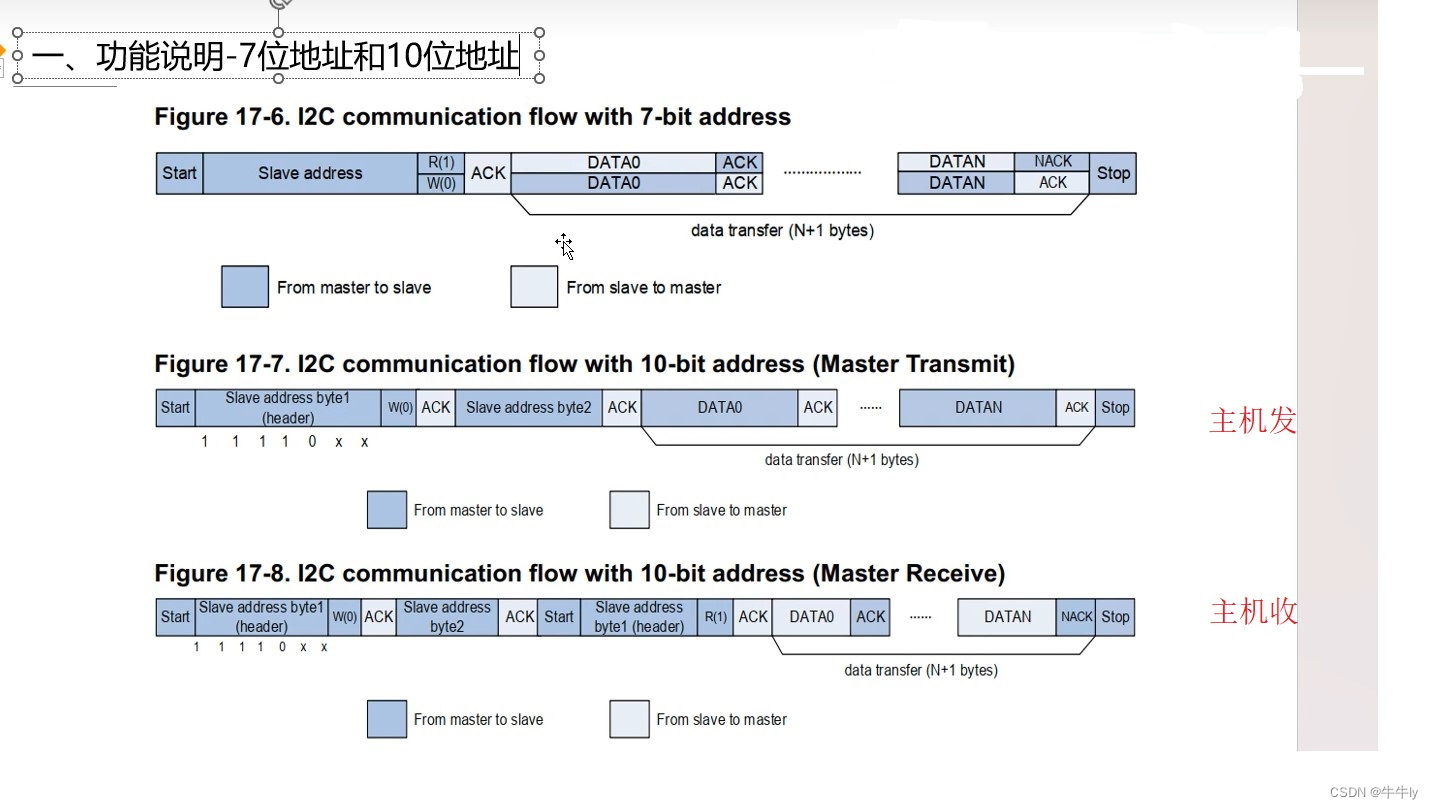

    2. 7位地址与10位地址。

    对于10位地址分两次发。7位地址一次就可以了。

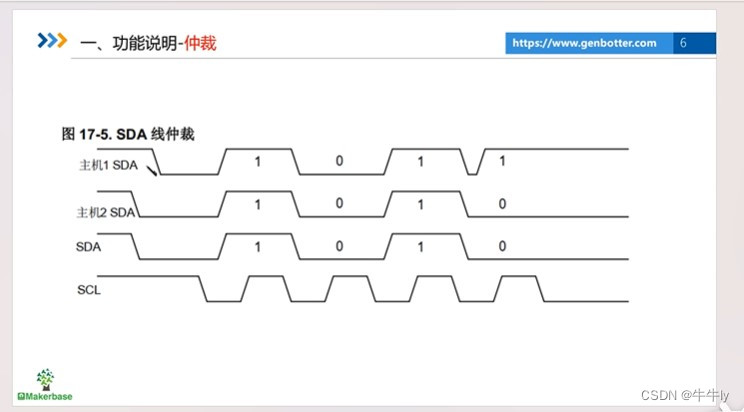

    3. 多个主机问题。

    CLK2的决定（以低电平为准）线与功能。



     主机2SDA发起。主机1靠边站。

     4. 具体的寄存器



    2. OLED介绍

    1. OLED的简介



     2. OLED IIC通信配置。

    首先OLED要选择通信模式。可以IIC,SPI通信。

    把 BS0，BS1,BS2分别设置成 0,1,0就是选择IIC通信。



    64行分成8页。相当于一页有8行。



    一页。6行来显色。



    3. dome （硬件IIC读取LM75以及OLED）

     1. OLED的唯一地址。（查手册）

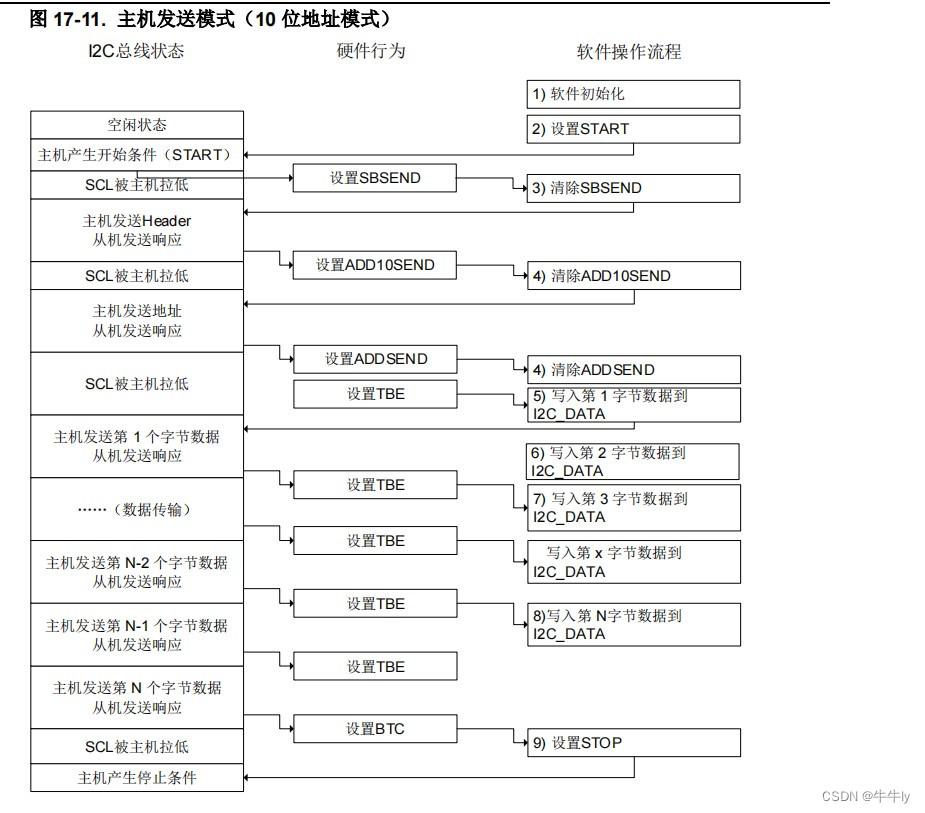

    2. 主机发送的流程。 （数据手册）

    1.   首先，软件应该使能 I2C 外设时钟，以及配置 I2C_CTL1 中时钟相关寄存器来确保正确
    的 I2C 时序。使能和配置以后， I2C 运行在默认的从机模式状态，等待 START 信号，随

     后等待I2C总线寻址。

    2.  软件将START位置1，在I2C总线上产生一个START信号。
    3. 发送一个START信号后，l2C硬件将I2C_STATO的SBSEND位置1然后进入主机模式。现
    在软件应该读I2C STATO寄存器然后写一个7位地址位或10位地址的地址头到I2C DATA
    寄存器来清除SBSEND位。当SBSEND位被清O时，I2C就开始发送地址或者地址头到I2C
    总线。如果发送的地址是10位地址的地址头，硬件在发送地址头的时候会将ADD10SEND
    位置1，软件应该通过读I2C STATO寄存器然后写10位低地址到I2C DATA来清除
    ADD10SEND位。
    4.  7位或10位的地址位发送出去之后，I2C硬件将ADDSEND位置1，软件通过读I2C_STAT0
    寄存器然后读l2C_STAT1寄存器清除ADDSEND位。
    5.  l2C进入数据发送状态，因为移位寄存器和数据寄存器I2C DATA都是空的，所以硬件将
    TBE位置1。此时软件可以写第一个字节数据到I2C DATA寄存器，但是TBE位此时不会被
    清零，因为写入I2C DATA寄存器的字节会被立即移入内部移位寄存器。当移位寄存器非
    空时，12C就开始发送数据到总线。
    6.  在第一个字节的发送过程中，软件可以写第二个字节到I2C_DATA，此时TBE会被清零，
    因为I2C_DATA寄存器和移位寄存器都不为空。
    7.  任意时刻TBE被置1，软件都可以向I2C_DATA寄存器写入一个字节，只要还有数据待发送。
    8.  在倒数第二个字节发送过程中，软件写入最后一个字节数据到I2C DATA来清除TBE标志
    位，此后就不用关心TBE位的状态。TBE位会在倒数第二个字节发送完成后被置起，直到
    发送STOP信号时被清零。
    最后一个字节发送结束后，I2C主机将BTC位置起，因为移位寄存器和I2C DATA寄存器此时都
    为空。软件此时应该配置STOP来发送一个STOP信号，此后TBE和BTC状态位都将被清0。

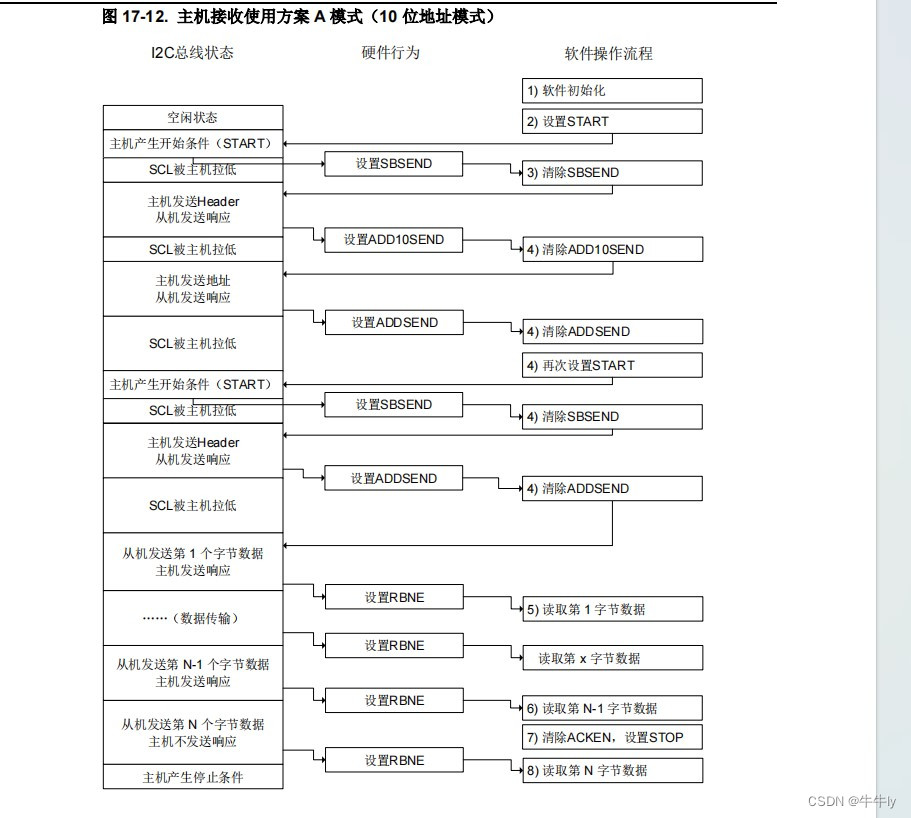

    3. 主机接收的流程。 （数据手册）

    在主机接收模式下，主机需要为最后一个字节接收产生 NACK ，然后发送 STOP 信号。因此，需
    要特别注意以确保最后接收到数据的正确性。
    1.  首先，软件应该使能l2C外设时钟，以及配置I2C_CTL1中时钟相关寄存器来确保正确的
    12C时序。使能和配置以后，I2C运行在默认的从机模式状态，等待START信号，随后等待
    I2C总线寻址。
    2. 软件将START位置1，从而在I2C总线上产生一个START信号。
    3. 发送一个START信号后，I2C硬件将I2C STATO寄存器的SBSEND位置1然后进入主机模
    式。现在软件应该读I2C STATO寄存器然后写一个7位地址位或10位地址的地址头到
    I2C_DATA寄存器来清除SBSEND位。当SBSEND位被清O时，I2C就开始发送地址或者地
    址头到I2C总线。如果发送的地址是10位地址的地址头，硬件在发送地址头的时候会先将
    ADD10SEND 位置 1 ，软件应该通过读 I2C_STAT0 寄存器然后写 10 位低地址到 I2C_DATA
    来清除 ADD10SEND 位。
    4. 7 位或 10 位的地址位发送出去之后， I2C 硬件将 ADDSEND 位置 1 ，软件应该通过读
    I2C_STAT0 寄存器然后读 I2C_STAT1 寄存器清除 ADDSEND 位。如果地址是 10 位格式，软
    件应该再次将 START 位置 1 来重新产生一个 START 。在 START 产生后， SBSEND 位会被置
    1 。软件应该通过先读 I2C_STAT0 然后写地址头到 I2C_DATA 来清除 SBSEND 位，然后地
    址头被发到 I2C 总线， ADDSEND 再次被置 1 。软件应该再次通过先读 I2C_STAT0 然后读
    I2C_STAT1 来清除 ADDSEND 位。
    5.   当接收到第一个字节时，硬件会将 RBNE 位置 1 。此时软件可以从 I2C_DATA 寄存器读取第
    一个字节，之后 RBNE 位被清 0 。
    6.   此后任何时候 RBNE 被置 1 ，软件就可以从 I2C_DATA 寄存器读取一个字节。
    7.   接收完倒数第二个字节（ N-1 ）数据之后，软件应该立即将 ACKEN 位清 0 ，并将 STOP 位置
    1 ，这一过程需要在最后一个字节接收完毕之前完成，以确保 NACK 发送给最后一个字节。
    8.   最后一个字节接收完毕后， RBNE 位被置 1 ，软件可以读取最后一个字节。由于 ACKEN 已
    经在前一步骤中被清 0 ， I2C 不再为最后一个字节发送 ACK ，并在最后一个字节发送完毕后
    产生一个 STOP 信号。
    以上步骤要求字节数目 N>1 ，如果 N=1 ，步骤 7 应该在步骤 4 之后就执行，且需要在字节接收完
    成之前完成。

    4. 代码实现

    lm75a_temp.h

    1. #ifndef __LM75A_TEMP_H
    2. #define __LM75A_TEMP_H
    3.
    4. #include "gd32f10x.h"
    5. #include "i2c.h"
    6.
    7. #define LM75A_I2C_ADDR  0x9E   //LM75A的唯一从机地址
    8.
    9. #define LM75A_TEMP_REG  0x00   /* 温度寄存器的指针地址 */
    10. #define LM75A_CONF_REG  0x01   /* 配置寄存器（Conf）*/
    11. #define LM75A_THYST_REG 0x10   /* 滞后寄存器（Thyst） */
    12. #define LM75A_TOS_REG   0x11   /* 过热关断寄存器（Tos） */
    13.
    14.
    15.
    16. float lm75a_get_temp(void);     //获取温度传感器的温度值
    17.
    18. void lm75a_read_temp_reg(uint8_t lm75a_id, uint8_t *p);  //读温度寄存器的值
    19.
    20. #endif

    lm75a_temp.c

    1. #include "lm75a_temp.h"
    2.
    3. // 读温度传感器的温度寄存器的值并转换为温度值
    4. float lm75a_get_temp(void){
    5. 	float temp_result;
    6. 	//读温度寄存器值
    7. 	uint8_t byte_data[2];
    8. 	lm75a_read_temp_reg(LM75A_I2C_ADDR, byte_data);
    9.
    10. 	//将温度寄存器值转为温度值
    11. 	uint16_t temp_reg = byte_data[0]<<3 | byte_data[1]>>5;
    12.
    13. 	if((temp_reg & 0x0400) == 0){
    14. 		temp_result = temp_reg * 0.125;
    15. 	}else{
    16. 		temp_reg = (~((temp_reg&0x03ff)-1)) & 0x03ff;    //补码到原码转换
    17. 		temp_result = temp_reg * (-0.125);
    18. 	}
    19.
    20. 	return temp_result;
    21. }
    22.
    23.
    24.
    25. /***
    26. 功能：读温度寄存器的值
    27. 输入：
    28. 	uint8_t lm75a_id： lm75a的iic从机地址
    29. 	uint8_t *p：读取结果存放的位置
    30. 返回：无
    31. *****/
    32. void lm75a_read_temp_reg(uint8_t lm75a_id, uint8_t *p){
    33. 	/******给LM75A写温度寄存器的指针字节********/   // 使用了I2C0（主模式）写功能，
    34.
    35. 	while(i2c_flag_get(I2C0, I2C_FLAG_I2CBSY));    // 如果I2C0繁忙，空等
    36.
    37. 	i2c_start_on_bus(I2C0);                        // 在I2C0上生成一个起始位
    38. 	while(!i2c_flag_get(I2C0, I2C_FLAG_SBSEND));   // 如果起始位还没有发送，空等
    39.
    40. 	i2c_master_addressing(I2C0, lm75a_id, I2C_TRANSMITTER); //发送地址，发送模式
    41. 	while(!i2c_flag_get(I2C0, I2C_FLAG_ADDSEND));  // 如果地址还没有发送，空等
    42.
    43. 	i2c_flag_clear(I2C0, I2C_FLAG_ADDSEND);   /* 清除I2C_FLAG_ADDSEND标志位 */
    44.
    45. 	while(!i2c_flag_get(I2C0, I2C_FLAG_TBE)); // I2C_FLAG_TBE标志是否空闲
    46. 	i2c_data_transmit(I2C0, LM75A_TEMP_REG);  // 发送温度传感器的地址
    47.
    48. 	while(!i2c_flag_get(I2C0, I2C_FLAG_TBE)); // I2C_FLAG_TBE标志是否空闲
    49. 	i2c_stop_on_bus(I2C0);                    // 停止信号
    50.
    51. 	while(I2C_CTL0(I2C0) & 0x20);             // 判断STOP是否发送完成
    52.
    53. 	/******读LM75A温度寄存器里面的两个字节的值********/  //使用了I2C0（主模式）读功能
    54. 	i2c_ackpos_config(I2C0, I2C_ACKPOS_NEXT);        //设置应答的位置配置 (下一个）
    55.
    56. 	while(i2c_flag_get(I2C0, I2C_FLAG_I2CBSY));    // 如果I2C0繁忙，空等
    57.
    58. 	i2c_start_on_bus(I2C0);                        // 在I2C0上生成一个起始位
    59. 	while(!i2c_flag_get(I2C0, I2C_FLAG_SBSEND));   // 如果起始位还没有发送，空等
    60.
    61. 	i2c_master_addressing(I2C0, lm75a_id, I2C_RECEIVER); //发送地址，接收模式
    62.
    63. 	i2c_ack_config(I2C0, I2C_ACK_DISABLE); /* 从机是否发送ACK应答 */
    64.
    65. 	while(!i2c_flag_get(I2C0, I2C_FLAG_ADDSEND)); /* 地址是否发送完成 */
    66.
    67. 	i2c_flag_clear(I2C0, I2C_FLAG_ADDSEND); /* 清除I2C_FLAG_ADDSEND标志位 */
    68.
    69. 	//从I2C_DATA读值
    70. 	while(!i2c_flag_get(I2C0, I2C_FLAG_BTC));     // 字节是否传输完成
    71.
    72. 	while(!i2c_flag_get(I2C0, I2C_FLAG_RBNE));    // 如果I2C_DATA为空，空等
    73. 	*p = i2c_data_receive(I2C0);
    74.
    75. 	while(!i2c_flag_get(I2C0, I2C_FLAG_RBNE));    // 如果I2C_DATA为空，空等
    76. 	*(p+1) = i2c_data_receive(I2C0);
    77.
    78. 	i2c_stop_on_bus(I2C0);
    79. 	while(I2C_CTL0(I2C0) & 0x200);
    80.
    81. 	i2c_ackpos_config(I2C0, I2C_ACKPOS_CURRENT);        // 重新设置应答的位置
    82. 	i2c_ack_config(I2C0, I2C_ACK_ENABLE);
    83. }
    84.

    oled_i2c.h

    1. #ifndef __OLED_H
    2. #define __OLED_H
    3.
    4. #include "gd32f10x.h"
    5. #include "i2c.h"
    6.
    7. #define OLED_I2C_ADDR      0x78
    8.
    9. #define OLED_I2C_CMD_ADDR  0x00
    10. #define OLED_I2C_DATA_ADDR 0x40
    11.
    12. #define MAX_COLUMN 132
    13.
    14. void i2c_write_byte(uint8_t i2c_addr, uint8_t i2c_data);
    15.
    16. void oled_write_command(uint8_t oled_cmd);
    17. void oled_write_data(uint8_t oled_data);
    18.
    19. void oled_init(void);
    20.
    21. void oled_display_white(void);							// OLED 白屏显示
    22. void oled_clear_all(void);								  // OLED 清屏显示
    23. void oled_fill(uint8_t fill_data);                      // 单一色度填充OLED屏
    24.
    25. void oled_set_pos(uint8_t x, uint8_t y);                // 设置坐标
    26. void oled_show_char(uint8_t x, uint8_t y, uint8_t chr, uint8_t char_size);    // 显示字符
    27. void oled_show_string(uint8_t x, uint8_t y, uint8_t *str, uint8_t char_size); // 显示字符串
    28.
    29.
    30. void oled_show_error(uint8_t x, uint16_t y, uint8_t *err);                    // 显示错误提示
    31.
    32. #endif

     oled_i2c.c

    1. #include "oled_i2c.h"
    2. #include "oled_font.h"
    3.
    4. /**
    5. * 功能：
    6. * 输入：
    7. *     1）uint8_t i2c_addr,
    8. *     2）uint8_t i2c_data
    10. **/
    11. void i2c_write_byte(uint8_t i2c_addr, uint8_t i2c_data){
    12. 	while(i2c_flag_get(I2C0, I2C_FLAG_I2CBSY));
    13.
    14. 	i2c_start_on_bus(I2C0);
    15. 	while(!i2c_flag_get(I2C0, I2C_FLAG_SBSEND));    // 进入主机模式
    16.
    17. 	i2c_master_addressing(I2C0, OLED_I2C_ADDR, I2C_TRANSMITTER);
    18. 	while(!i2c_flag_get(I2C0, I2C_FLAG_ADDSEND));   // 判断地址发送出去
    19.
    20. 	i2c_flag_clear(I2C0, I2C_FLAG_ADDSEND);         // 清除ADDSEND位
    21.
    22. 	while(SET != i2c_flag_get(I2C0, I2C_FLAG_TBE)); // 进入数据发送状态(命令或者数据地址)
    23. 	i2c_data_transmit(I2C0, i2c_addr);
    24.
    25. 	while(!i2c_flag_get(I2C0, I2C_FLAG_BTC));
    26. 	i2c_data_transmit (I2C0, i2c_data);  // (要发的命令或者数据指令的具体数据)
    27.
    28. 	while(!i2c_flag_get(I2C0, I2C_FLAG_BTC));
    29. 	i2c_stop_on_bus (I2C0);
    30.
    31. 	while(I2C_CTL0(I2C0)&0x0200);
    32. }
    33.
    34. /**
    35. * 功能：
    36. * 输入：oled_cmd：oled的控制命令
    37. **/
    38. void oled_write_command(uint8_t oled_cmd){
    39. 	i2c_write_byte(OLED_I2C_CMD_ADDR, oled_cmd);
    40. }
    41.
    42. /**
    43. * 功能：
    44. * 输入：oled_data：要发送给oled的数据
    45. **/
    46. void oled_write_data(uint8_t oled_data){
    47. 	i2c_write_byte(OLED_I2C_DATA_ADDR, oled_data);
    48. }
    49.
    50. /**
    51. * 功能：
    52. * 输入：无
    53. **/
    54. void oled_init(void){
    55. 	oled_write_command(0xAE);// 0xAE:关显示，0xAF:开显示
    56.
    57. 	oled_write_command(0x00);// 设置开始地址的低字节
    58. 	oled_write_command(0x10);// 设置开始地址的高字节
    59.
    60. 	oled_write_command(0xd5);// 命令头，设置显示时钟分频比/振荡器频率
    61. 	oled_write_command(0x80);// 设置分割比率，设置时钟为100帧/秒
    62.
    63. 	oled_write_command(0xa8);// 命令头，设置多路复用率(1 to 64)
    64. 	oled_write_command(0x3f);// --1/64 duty
    65.
    66. 	oled_write_command(0xd3);// 命令头，设置显示偏移移位映射RAM计数器(0x00~0x3F)
    67. 	oled_write_command(0x00);// 不偏移
    68.
    69. 	oled_write_command(0x00);// 写入页位置（0xB0~7）
    70. 	oled_write_command(0x40);// 显示开始线
    71.
    72. 	oled_write_command(0x8d);// VCC电源
    73. 	oled_write_command(0x14);// --set(0x10) disable
    74.
    75. 	oled_write_command(0xa1);// 设置段重新映射
    76. 	oled_write_command(0xc8);// 设置Y轴扫描方向，0xc0上下反置 ，0xc8正常（上边为0行）
    77.
    78. 	oled_write_command(0xda);// 命令头，--set com pins hardware configuration
    79. 	oled_write_command(0x12);
    80.
    81. 	oled_write_command(0x81);// 对比度，指令：0x81，数据：0~255（255最高）
    82. 	oled_write_command(0xff);
    83.
    84. 	oled_write_command(0xd9);// 命令头，--set pre-charge period
    85. 	oled_write_command(0xf1);// Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
    86.
    87. 	oled_write_command(0xdb);// 命令头，--set vcomh
    88. 	oled_write_command(0x30);// Set VCOM Deselect Level
    89.
    90. 	oled_write_command(0x20);// 水平寻址设置
    91. 	oled_write_command(0x00);
    92.
    93. 	oled_write_command(0xa4);// 0xa4:正常显示，0xa5:整体点亮
    94. 	oled_write_command(0xa6);// 0xa6:正常显示，0xa7:反色显示
    95.
    96. 	oled_write_command(0xAF);// 0xAE:关显示，0xAF:开显示
    97. }
    98.
    99. // OLED显示单一色度
    100. void oled_fill(uint8_t fill_data){
    101. 	uint8_t i=0, n;
    102. 	for(i = 0; i < 8; i++){
    103. 		oled_write_command (0xB0+i);    //设置页地址（0~7）
    104. 		oled_write_command (0x00);      //设置显示位置—列低地址
    105. 		oled_write_command (0x10);      //设置显示位置—列高地址
    106. 		for(n = 0; n < 132; n++){
    107. 			oled_write_data(fill_data);
    108. 		}
    109. 	}
    110. }
    111.
    112. // OLED 白屏显示
    113. void oled_display_white(void){
    114. 	oled_fill(0xFF);
    115. }
    116.
    117. // OLED 清屏显示
    118. void oled_clear_all(void){
    119.
    120. 	oled_fill(0x00);
    121. }
    122.
    123. // OLED打开
    124. void oled_on(){
    125. 	oled_write_command(0xAF);  // 开启显示
    126. 	oled_write_command(0x8D);  // 设置电荷泵
    127. 	oled_write_command(0x14);  // 开启电荷泵
    128. }
    129.
    130. // OLED关闭
    131. void oled_off(){
    132. 	oled_write_command(0xAF);  // 开启显示
    133. 	oled_write_command(0x8D);  // 设置电荷泵
    134. 	oled_write_command(0x10);  // 关闭电荷泵
    135. }
    136.
    137. // OLED设置显示位置
    138. void oled_set_pos(uint8_t x, uint8_t y){
    139. 	oled_write_command(0xB0 + y);
    140. 	oled_write_command((x & 0xf0) >> 4 | 0x10 );
    141. 	oled_write_command((x & 0x0f) | 0x01 );
    142. }
    143.
    144.
    145.
    146. // 显示char字符
    147. void oled_show_char(uint8_t x, uint8_t y, uint8_t chr, uint8_t char_size){
    148. 	uint8_t c_index = 0, i = 0;
    149.
    150. 	c_index = chr - ' ';  // 获取chr在字模数组中的序号
    151. 	if(char_size == 16){
    152. 		if(x > MAX_COLUMN - 8){ //如果超出了屏幕的显示宽度，则换到下一行重新开始
    153. 			x = 0;
    154. 			y += 2;
    155. 		}
    156. 		oled_set_pos(x, y);
    157. 		for(i = 0; i < 8; i++){
    158. 			oled_write_data(F8X16[c_index*16 + i]);
    159. 		}
    160. 		oled_set_pos(x, y+1);
    161. 		for(i = 0; i < 8; i++){
    162. 			oled_write_data(F8X16[c_index*16 + i + 8]);
    163. 		}
    164. 	}else if(char_size == 8){
    165. 		if(x > MAX_COLUMN - 6){ //如果超出了屏幕的显示宽度，则换到下一行重新开始
    166. 			x = 0;
    167. 			y += 1;
    168. 		}
    169. 		oled_set_pos(x, y);
    170. 		for(i = 0; i < 6; i++){
    171. 			oled_write_data(F6x8[c_index][i]);
    172. 		}
    173. 	}else{
    174. 		oled_show_error(x, y, (uint8_t *)"wrong char_size setted.");
    175. 	}
    176. }
    177.
    178. // 显示字符串
    179. void oled_show_string(uint8_t x, uint8_t y, uint8_t *str, uint8_t char_size){
    180. 	uint8_t i = 0;
    181. 	while(str[i] != '\0'){
    182. 		oled_show_char(x, y, str[i], char_size);
    183. 		if(char_size == 16){
    184. 			x += 8;
    185. 			if(x > MAX_COLUMN - 8){
    186. 				x = 0;
    187. 				y += 2;
    188. 			}
    189. 		}else if(char_size == 8){
    190. 			x += 6;
    191. 			if(x > MAX_COLUMN - 8){
    192. 				x = 0;
    193. 				y += 1;
    194. 			}
    195. 		}
    196. 		i++;
    197. 	}
    198. }
    199.
    200. // 在(x,y)处显示“error!”信息
    201. void oled_show_error(uint8_t x, uint16_t y, uint8_t *err){
    202. 	oled_show_string(x, y, err, 16);
    203. }

    oled_font.h

    1. #ifndef __OLED_FONT_H
    2. #define __OLED_FONT_H
    3. //常用ASCII表
    4. //偏移量32
    5. //ASCII字符集
    6. //偏移量32
    7. //大小:12*6
    8. /************************************6*8的点阵************************************/
    9. const unsigned char F6x8[][6] =
    10. {
    11. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,// sp
    12. 0x00, 0x00, 0x00, 0x2f, 0x00, 0x00,// !
    13. 0x00, 0x00, 0x07, 0x00, 0x07, 0x00,// "
    14. 0x00, 0x14, 0x7f, 0x14, 0x7f, 0x14,// #
    15. 0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12,// $
    16. 0x00, 0x62, 0x64, 0x08, 0x13, 0x23,// %
    17. 0x00, 0x36, 0x49, 0x55, 0x22, 0x50,// &
    18. 0x00, 0x00, 0x05, 0x03, 0x00, 0x00,// '
    19. 0x00, 0x00, 0x1c, 0x22, 0x41, 0x00,// (
    20. 0x00, 0x00, 0x41, 0x22, 0x1c, 0x00,// )
    21. 0x00, 0x14, 0x08, 0x3E, 0x08, 0x14,// *
    22. 0x00, 0x08, 0x08, 0x3E, 0x08, 0x08,// +
    23. 0x00, 0x00, 0x00, 0xA0, 0x60, 0x00,// ,
    24. 0x00, 0x08, 0x08, 0x08, 0x08, 0x08,// -
    25. 0x00, 0x00, 0x60, 0x60, 0x00, 0x00,// .
    26. 0x00, 0x20, 0x10, 0x08, 0x04, 0x02,// /
    27. 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E,// 0
    28. 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00,// 1
    29. 0x00, 0x42, 0x61, 0x51, 0x49, 0x46,// 2
    30. 0x00, 0x21, 0x41, 0x45, 0x4B, 0x31,// 3
    31. 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10,// 4
    32. 0x00, 0x27, 0x45, 0x45, 0x45, 0x39,// 5
    33. 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x30,// 6
    34. 0x00, 0x01, 0x71, 0x09, 0x05, 0x03,// 7
    35. 0x00, 0x36, 0x49, 0x49, 0x49, 0x36,// 8
    36. 0x00, 0x06, 0x49, 0x49, 0x29, 0x1E,// 9
    37. 0x00, 0x00, 0x36, 0x36, 0x00, 0x00,// :
    38. 0x00, 0x00, 0x56, 0x36, 0x00, 0x00,// ;
    39. 0x00, 0x08, 0x14, 0x22, 0x41, 0x00,// <
    40. 0x00, 0x14, 0x14, 0x14, 0x14, 0x14,// =
    41. 0x00, 0x00, 0x41, 0x22, 0x14, 0x08,// >
    42. 0x00, 0x02, 0x01, 0x51, 0x09, 0x06,// ?
    43. 0x00, 0x32, 0x49, 0x59, 0x51, 0x3E,// @
    44. 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C,// A
    45. 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36,// B
    46. 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22,// C
    47. 0x00, 0x7F, 0x41, 0x41, 0x22, 0x1C,// D
    48. 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41,// E
    49. 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01,// F
    50. 0x00, 0x3E, 0x41, 0x49, 0x49, 0x7A,// G
    51. 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F,// H
    52. 0x00, 0x00, 0x41, 0x7F, 0x41, 0x00,// I
    53. 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01,// J
    54. 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41,// K
    55. 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40,// L
    56. 0x00, 0x7F, 0x02, 0x0C, 0x02, 0x7F,// M
    57. 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F,// N
    58. 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E,// O
    59. 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06,// P
    60. 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E,// Q
    61. 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46,// R
    62. 0x00, 0x46, 0x49, 0x49, 0x49, 0x31,// S
    63. 0x00, 0x01, 0x01, 0x7F, 0x01, 0x01,// T
    64. 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F,// U
    65. 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F,// V
    66. 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F,// W
    67. 0x00, 0x63, 0x14, 0x08, 0x14, 0x63,// X
    68. 0x00, 0x07, 0x08, 0x70, 0x08, 0x07,// Y
    69. 0x00, 0x61, 0x51, 0x49, 0x45, 0x43,// Z
    70. 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00,// [
    71. 0x00, 0x55, 0x2A, 0x55, 0x2A, 0x55,// 55
    72. 0x00, 0x00, 0x41, 0x41, 0x7F, 0x00,// ]
    73. 0x00, 0x04, 0x02, 0x01, 0x02, 0x04,// ^
    74. 0x00, 0x40, 0x40, 0x40, 0x40, 0x40,// _
    75. 0x00, 0x00, 0x01, 0x02, 0x04, 0x00,// '
    76. 0x00, 0x20, 0x54, 0x54, 0x54, 0x78,// a
    77. 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38,// b
    78. 0x00, 0x38, 0x44, 0x44, 0x44, 0x20,// c
    79. 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F,// d
    80. 0x00, 0x38, 0x54, 0x54, 0x54, 0x18,// e
    81. 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02,// f
    82. 0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C,// g
    83. 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78,// h
    84. 0x00, 0x00, 0x44, 0x7D, 0x40, 0x00,// i
    85. 0x00, 0x40, 0x80, 0x84, 0x7D, 0x00,// j
    86. 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00,// k
    87. 0x00, 0x00, 0x41, 0x7F, 0x40, 0x00,// l
    88. 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78,// m
    89. 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78,// n
    90. 0x00, 0x38, 0x44, 0x44, 0x44, 0x38,// o
    91. 0x00, 0xFC, 0x24, 0x24, 0x24, 0x18,// p
    92. 0x00, 0x18, 0x24, 0x24, 0x18, 0xFC,// q
    93. 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08,// r
    94. 0x00, 0x48, 0x54, 0x54, 0x54, 0x20,// s
    95. 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20,// t
    96. 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C,// u
    97. 0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C,// v
    98. 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C,// w
    99. 0x00, 0x44, 0x28, 0x10, 0x28, 0x44,// x
    100. 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C,// y
    101. 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44,// z
    102. 0x14, 0x14, 0x14, 0x14, 0x14, 0x14,// horiz lines
    103. };
    104.
    105. /****************************************8*16的点阵************************************/
    106. const unsigned char F8X16[]=
    107. {
    108.   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//  0
    109.   0x00,0x00,0x00,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x33,0x30,0x00,0x00,0x00,//! 1
    110.   0x00,0x10,0x0C,0x06,0x10,0x0C,0x06,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//" 2
    111.   0x40,0xC0,0x78,0x40,0xC0,0x78,0x40,0x00,0x04,0x3F,0x04,0x04,0x3F,0x04,0x04,0x00,//# 3
    112.   0x00,0x70,0x88,0xFC,0x08,0x30,0x00,0x00,0x00,0x18,0x20,0xFF,0x21,0x1E,0x00,0x00,//$ 4
    113.   0xF0,0x08,0xF0,0x00,0xE0,0x18,0x00,0x00,0x00,0x21,0x1C,0x03,0x1E,0x21,0x1E,0x00,//% 5
    114.   0x00,0xF0,0x08,0x88,0x70,0x00,0x00,0x00,0x1E,0x21,0x23,0x24,0x19,0x27,0x21,0x10,//& 6
    115.   0x10,0x16,0x0E,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//' 7
    116.   0x00,0x00,0x00,0xE0,0x18,0x04,0x02,0x00,0x00,0x00,0x00,0x07,0x18,0x20,0x40,0x00,//( 8
    117.   0x00,0x02,0x04,0x18,0xE0,0x00,0x00,0x00,0x00,0x40,0x20,0x18,0x07,0x00,0x00,0x00,//) 9
    118.   0x40,0x40,0x80,0xF0,0x80,0x40,0x40,0x00,0x02,0x02,0x01,0x0F,0x01,0x02,0x02,0x00,//* 10
    119.   0x00,0x00,0x00,0xF0,0x00,0x00,0x00,0x00,0x01,0x01,0x01,0x1F,0x01,0x01,0x01,0x00,//+ 11
    120.   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xB0,0x70,0x00,0x00,0x00,0x00,0x00,//, 12
    121.   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x01,0x01,0x01,0x01,0x01,//- 13
    122.   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,0x00,0x00,//. 14
    123.   0x00,0x00,0x00,0x00,0x80,0x60,0x18,0x04,0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x00,/// 15
    124.   0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,//0 16
    125.   0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,//1 17
    126.   0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,//2 18
    127.   0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00,//3 19
    128.   0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,//4 20
    129.   0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,//5 21
    130.   0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00,0x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00,//6 22
    131.   0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00,0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00,//7 23
    132.   0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00,//8 24
    133.   0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00,//9 25
    134.   0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,//: 26
    135.   0x00,0x00,0x00,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x60,0x00,0x00,0x00,0x00,//; 27
    136.   0x00,0x00,0x80,0x40,0x20,0x10,0x08,0x00,0x00,0x01,0x02,0x04,0x08,0x10,0x20,0x00,//< 28
    137.   0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x00,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x00,//= 29
    138.   0x00,0x08,0x10,0x20,0x40,0x80,0x00,0x00,0x00,0x20,0x10,0x08,0x04,0x02,0x01,0x00,//> 30
    139.   0x00,0x70,0x48,0x08,0x08,0x08,0xF0,0x00,0x00,0x00,0x00,0x30,0x36,0x01,0x00,0x00,//? 31
    140.   0xC0,0x30,0xC8,0x28,0xE8,0x10,0xE0,0x00,0x07,0x18,0x27,0x24,0x23,0x14,0x0B,0x00,//@ 32
    141.   0x00,0x00,0xC0,0x38,0xE0,0x00,0x00,0x00,0x20,0x3C,0x23,0x02,0x02,0x27,0x38,0x20,//A 33
    142.   0x08,0xF8,0x88,0x88,0x88,0x70,0x00,0x00,0x20,0x3F,0x20,0x20,0x20,0x11,0x0E,0x00,//B 34
    143.   0xC0,0x30,0x08,0x08,0x08,0x08,0x38,0x00,0x07,0x18,0x20,0x20,0x20,0x10,0x08,0x00,//C 35
    144.   0x08,0xF8,0x08,0x08,0x08,0x10,0xE0,0x00,0x20,0x3F,0x20,0x20,0x20,0x10,0x0F,0x00,//D 36
    145.   0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x20,0x23,0x20,0x18,0x00,//E 37
    146.   0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x00,0x03,0x00,0x00,0x00,//F 38
    147.   0xC0,0x30,0x08,0x08,0x08,0x38,0x00,0x00,0x07,0x18,0x20,0x20,0x22,0x1E,0x02,0x00,//G 39
    148.   0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,0x20,0x3F,0x21,0x01,0x01,0x21,0x3F,0x20,//H 40
    149.   0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,//I 41
    150.   0x00,0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0xC0,0x80,0x80,0x80,0x7F,0x00,0x00,0x00,//J 42
    151.   0x08,0xF8,0x88,0xC0,0x28,0x18,0x08,0x00,0x20,0x3F,0x20,0x01,0x26,0x38,0x20,0x00,//K 43
    152.   0x08,0xF8,0x08,0x00,0x00,0x00,0x00,0x00,0x20,0x3F,0x20,0x20,0x20,0x20,0x30,0x00,//L 44
    153.   0x08,0xF8,0xF8,0x00,0xF8,0xF8,0x08,0x00,0x20,0x3F,0x00,0x3F,0x00,0x3F,0x20,0x00,//M 45
    154.   0x08,0xF8,0x30,0xC0,0x00,0x08,0xF8,0x08,0x20,0x3F,0x20,0x00,0x07,0x18,0x3F,0x00,//N 46
    155.   0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x10,0x20,0x20,0x20,0x10,0x0F,0x00,//O 47
    156.   0x08,0xF8,0x08,0x08,0x08,0x08,0xF0,0x00,0x20,0x3F,0x21,0x01,0x01,0x01,0x00,0x00,//P 48
    157.   0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x18,0x24,0x24,0x38,0x50,0x4F,0x00,//Q 49
    158.   0x08,0xF8,0x88,0x88,0x88,0x88,0x70,0x00,0x20,0x3F,0x20,0x00,0x03,0x0C,0x30,0x20,//R 50
    159.   0x00,0x70,0x88,0x08,0x08,0x08,0x38,0x00,0x00,0x38,0x20,0x21,0x21,0x22,0x1C,0x00,//S 51
    160.   0x18,0x08,0x08,0xF8,0x08,0x08,0x18,0x00,0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00,//T 52
    161.   0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00,//U 53
    162.   0x08,0x78,0x88,0x00,0x00,0xC8,0x38,0x08,0x00,0x00,0x07,0x38,0x0E,0x01,0x00,0x00,//V 54
    163.   0xF8,0x08,0x00,0xF8,0x00,0x08,0xF8,0x00,0x03,0x3C,0x07,0x00,0x07,0x3C,0x03,0x00,//W 55
    164.   0x08,0x18,0x68,0x80,0x80,0x68,0x18,0x08,0x20,0x30,0x2C,0x03,0x03,0x2C,0x30,0x20,//X 56
    165.   0x08,0x38,0xC8,0x00,0xC8,0x38,0x08,0x00,0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00,//Y 57
    166.   0x10,0x08,0x08,0x08,0xC8,0x38,0x08,0x00,0x20,0x38,0x26,0x21,0x20,0x20,0x18,0x00,//Z 58
    167.   0x00,0x00,0x00,0xFE,0x02,0x02,0x02,0x00,0x00,0x00,0x00,0x7F,0x40,0x40,0x40,0x00,//[ 59
    168.   0x00,0x0C,0x30,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x06,0x38,0xC0,0x00,//\ 60
    169.   0x00,0x02,0x02,0x02,0xFE,0x00,0x00,0x00,0x00,0x40,0x40,0x40,0x7F,0x00,0x00,0x00,//] 61
    170.   0x00,0x00,0x04,0x02,0x02,0x02,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//^ 62
    171.   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,//_ 63
    172.   0x00,0x02,0x02,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//` 64
    173.   0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x19,0x24,0x22,0x22,0x22,0x3F,0x20,//a 65
    174.   0x08,0xF8,0x00,0x80,0x80,0x00,0x00,0x00,0x00,0x3F,0x11,0x20,0x20,0x11,0x0E,0x00,//b 66
    175.   0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,0x00,0x0E,0x11,0x20,0x20,0x20,0x11,0x00,//c 67
    176.   0x00,0x00,0x00,0x80,0x80,0x88,0xF8,0x00,0x00,0x0E,0x11,0x20,0x20,0x10,0x3F,0x20,//d 68
    177.   0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x1F,0x22,0x22,0x22,0x22,0x13,0x00,//e 69
    178.   0x00,0x80,0x80,0xF0,0x88,0x88,0x88,0x18,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,//f 70
    179.   0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x6B,0x94,0x94,0x94,0x93,0x60,0x00,//g 71
    180.   0x08,0xF8,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20,//h 72
    181.   0x00,0x80,0x98,0x98,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,//i 73
    182.   0x00,0x00,0x00,0x80,0x98,0x98,0x00,0x00,0x00,0xC0,0x80,0x80,0x80,0x7F,0x00,0x00,//j 74
    183.   0x08,0xF8,0x00,0x00,0x80,0x80,0x80,0x00,0x20,0x3F,0x24,0x02,0x2D,0x30,0x20,0x00,//k 75
    184.   0x00,0x08,0x08,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,//l 76
    185.   0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x20,0x3F,0x20,0x00,0x3F,0x20,0x00,0x3F,//m 77
    186.   0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20,//n 78
    187.   0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00,//o 79
    188.   0x80,0x80,0x00,0x80,0x80,0x00,0x00,0x00,0x80,0xFF,0xA1,0x20,0x20,0x11,0x0E,0x00,//p 80
    189.   0x00,0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x0E,0x11,0x20,0x20,0xA0,0xFF,0x80,//q 81
    190.   0x80,0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x20,0x20,0x3F,0x21,0x20,0x00,0x01,0x00,//r 82
    191.   0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x33,0x24,0x24,0x24,0x24,0x19,0x00,//s 83
    192.   0x00,0x80,0x80,0xE0,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x1F,0x20,0x20,0x00,0x00,//t 84
    193.   0x80,0x80,0x00,0x00,0x00,0x80,0x80,0x00,0x00,0x1F,0x20,0x20,0x20,0x10,0x3F,0x20,//u 85
    194.   0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,0x00,0x01,0x0E,0x30,0x08,0x06,0x01,0x00,//v 86
    195.   0x80,0x80,0x00,0x80,0x00,0x80,0x80,0x80,0x0F,0x30,0x0C,0x03,0x0C,0x30,0x0F,0x00,//w 87
    196.   0x00,0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x31,0x2E,0x0E,0x31,0x20,0x00,//x 88
    197.   0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,0x80,0x81,0x8E,0x70,0x18,0x06,0x01,0x00,//y 89
    198.   0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x21,0x30,0x2C,0x22,0x21,0x30,0x00,//z 90
    199.   0x00,0x00,0x00,0x00,0x80,0x7C,0x02,0x02,0x00,0x00,0x00,0x00,0x00,0x3F,0x40,0x40,//{ 91
    200.   0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,//| 92
    201.   0x00,0x02,0x02,0x7C,0x80,0x00,0x00,0x00,0x00,0x40,0x40,0x3F,0x00,0x00,0x00,0x00,//} 93
    202.   0x00,0x06,0x01,0x01,0x02,0x02,0x04,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//~ 94
    203. };
    204.
    205. #endif

     main.c

    1. #include
    2. #include "systick.h"
    3. #include "usart_comm.h"
    4. #include "i2c.h"
    5. #include "lm75a_temp.h"
    6. #include "oled_i2c.h"
    7.
    8. int main(){
    9. 	systick_config();
    10. 	i2c_init();
    11.
    12. 	oled_init();
    13. 	oled_clear_all();
    14. 	oled_show_string(24, 0, (uint8_t *)"hello", 16);
    15. 	float temp_result = 0.0;
    16. 	char temp_string[80];
    17.
    18. 	while(1){
    19. 		  temp_result = lm75a_get_temp(); /* 获取温度 */
    20. 		  sprintf(temp_string, "temperature is: %.3f C.", temp_result);
    21. 		  oled_show_string(0, 2, (uint8_t *)temp_string, 16); /* 显示到OLED */
    22. 		  delay_1ms(1000);  //等待1s
    23. 	}
    24. }

    OLED具体初始化设置看手册。

  • 相关阅读:
    第七十天学习记录：高等数学：微分（宋浩板书）
    微生物学检验试剂——博迈伦
    HCIA-实验命令基础学习：
    基于数字孪生的城市地下智慧管网
    glb数据介绍
    架构问题自查
    队列【Java】
    手把手带你学NLP
    怎样分配vlan联通全过程
    .NET RulesEngine（规则引擎）
  • 原文地址：https://blog.csdn.net/qq_41328470/article/details/133552351
