STM32驱动步进电机

前言

（1）本章介绍用stm32驱动42步进电机，将介绍需要准备的硬件器材、所需芯片资源以及怎么编程及源代码等等。

（2）实验效果：按下按键，步进电机顺时针或逆时针旋转90度。

（3）参考资料：

【入门教程】STM32驱动步进电机_哔哩哔哩_bilibili

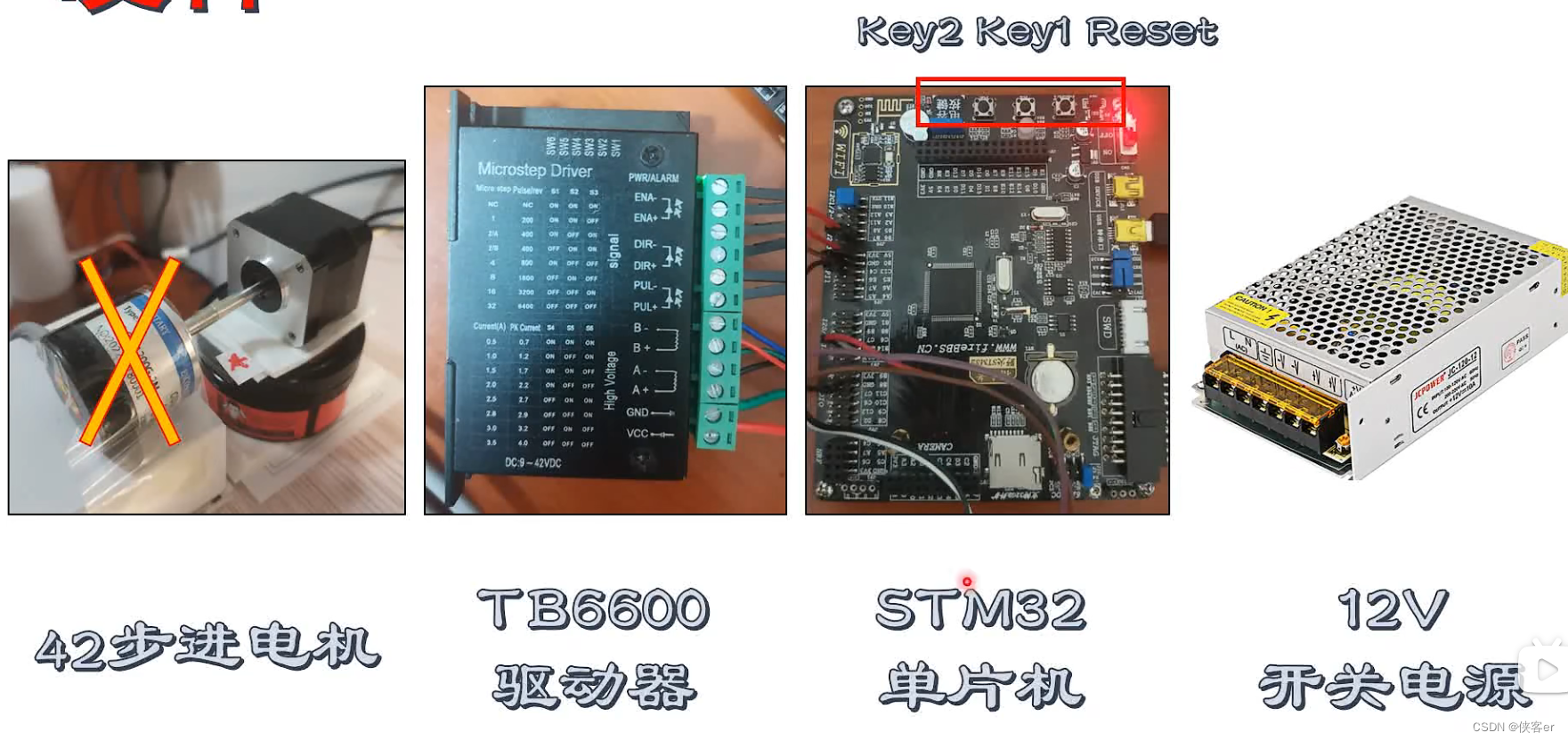

硬件准备

购买链接：

【淘宝】https://m.tb.cn/h.5TEAcrO?tk=Quv6W01YhgP CZ3457 「42步进电机42BYGH34S扭矩0.28N.M长34mm丝杆滑台3D打印机配件马达」
点击链接直接打开 或者 淘宝搜索直接打开

接线

1、接控制器三个普通的GPIO即可，用作普通推挽输出模式

2、步进电机有四个引脚，接到驱动器上的A、B相即可

3、12V供电

步进电机驱动设置

由驱动器旁边的拨码开关进行设置

代码讲解

见代码注释

main.c

#include "stm32f10x.h"
#include "bsp_key.h"
#include "bsp_stepmotor.h"

void Delay(__IO uint32_t nCount){
	for (; nCount != 0; nCount--)
		;
};

void Step_90_Degrees(){
	// NC = 1600, 800 toggles means 90 degree motor rotation
	for (int i = 0; i < 800; i++)
	{
		MOTOR_PUL_Toggle;  //翻转800次
		// The delay time determines the motor speed
		Delay(0xfff);  //delay时间的长短决定电机旋转的速度，这个延时是不准确的，若需要精准的延时，可采用定时器
	}
}
//
int main(void)
{
	Key_GPIO_Config();   //按键的配置，初始化
	Stepper_Pin_Init();  //步进电机配置
	Delay(0xfffff);      //进行延时，单片机更好初始化
	// Keep detecting the Key status
	while(1){
		if (Key_Scan(KEY1_GPIO_PORT, KEY1_GPIO_PIN) == KEY_ON){
			// Counter Clock Wise for KEy1
			MOTOR_DIR_CCW;     //设置步进电机为逆时针旋转方向
			Step_90_Degrees(); //控制脉冲端口，使步进电机旋转90度
		}
		if (Key_Scan(KEY2_GPIO_PORT, KEY2_GPIO_PIN) == KEY_ON){
			// Counter Clock Wise for KEy2
			MOTOR_DIR_CW;       //设置步进电机为顺时针旋转方向
			Step_90_Degrees();
		}
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

代码开源链接（这是up主的代码，主控不是c8t6。但是可以参考驱动程序）
https://github.com/Fiercewill/STM32-42StepMotor
