【多级缓存】

传统的缓存策略一般是请求到达Tomcat后，先查询Redis，如果未命中则查询数据库，如图：
存在下面的问题：

• 请求要经过Tomcat处理，Tomcat的性能成为整个系统的瓶颈

• Redis缓存失效时，会对数据库产生冲击

多级缓存就是充分利用请求处理的每个环节，分别添加缓存，减轻Tomcat压力，提升服务性能
在多级缓存架构中，Nginx内部需要编写本地缓存查询、Redis查询、Tomcat查询的业务逻辑，因此这样的nginx服务不再是一个反向代理服务器，而是一个编写业务的Web服务器了。

可见，多级缓存的关键有两个：

• 一个是在nginx中编写业务，实现nginx本地缓存、Redis、Tomcat的查询
• 另一个就是在Tomcat中实现JVM进程缓存
• Nginx编程则会用到OpenResty框架结合Lua这样的语言。

1. JVM进程缓存

案例：
需求：利用Caffeine实现下列需求：

• 给根据id查询商品的业务添加缓存，缓存未命中时查询数据库
• 给根据id查询商品库存的业务添加缓存，缓存未命中时查询数据库
• 缓存初始大小为100
• 缓存上限为10000

首先，我们需要定义两个Caffeine的缓存对象，分别保存商品、库存的缓存数据。
在item-service的com.heima.item.config包下定义CaffeineConfig类：

然后，修改item-service中的com.heima.item.web包下的ItemController类，添加缓存逻辑：

2. Lua语法

Nginx编程需要用到Lua语言，因此学习Lua的基本语法。
Lua中支持的常见数据类型包括：

需求：自定义一个函数，可以打印table，当参数为nil时，打印错误信息

3. 实现多级缓存

多级缓存的实现离不开Nginx编程，而Nginx编程又离不开OpenResty。

• windows上的nginx用来做反向代理服务，将前端的查询商品的ajax请求代理到OpenResty集群
• OpenResty集群用来编写多级缓存业务

3.1 反向代理流程

现在，商品详情页使用的是假的商品数据。不过在浏览器中，可以看到页面有发起ajax请求查询真实商品数据。
请求地址是localhost，端口是80，就被windows上安装的Nginx服务给接收到了。然后代理给了OpenResty集群：

3.2 OpenResty快速入门

可以看到商品id是以路径占位符方式传递的，因此可以利用正则表达式匹配的方式来获取ID

OpenResty的很多功能都依赖于其目录下的Lua库，需要在nginx.conf中指定依赖库的目录，并导入依赖：
1）添加对OpenResty的Lua模块的加载
2）获取商品id

3）编写item.lua

4. 查询Tomcat

4.1 发送http请求的API

nginx提供了内部API用以发送http请求：
返回的响应内容包括：

• resp.status：响应状态码
• resp.header：响应头，是一个table
• resp.body：响应体，就是响应数据

注意：这里的path是路径，并不包含IP和端口。这个请求会被nginx内部的server监听并处理。但是我们希望这个请求发送到Tomcat服务器，所以还需要编写一个server来对这个路径做反向代理：

4.2 封装http工具

1）添加反向代理，到windows的Java服务

因为item-service中的接口都是/item开头，所以我们监听/item路径，代理到windows上的tomcat服务。
以后，只要我们调用ngx.location.capture("/item")，就一定能发送请求到windows的tomcat服务。

2）封装工具类

所以，自定义的http工具也需要放到这个目录下。
在/usr/local/openresty/lualib目录下，新建一个common.lua文件：内容如下:

这个工具将read_http函数封装到_M这个table类型的变量中，并且返回，这类似于导出。

使用的时候，可以利用require('common')来导入该函数库，这里的common是函数库的文件名。
3）实现商品查询
最后，我们修改/usr/local/openresty/lua/item.lua文件，利用刚刚封装的函数库实现对tomcat的查询：
这里查询到的结果是json字符串，并且包含商品、库存两个json字符串，页面最终需要的是把两个json拼接为一个json：

这就需要我们先把JSON变为lua的table，完成数据整合后，再转为JSON。
OpenResty提供了一个cjson的模块用来处理JSON的序列化和反序列化。
下面，我们修改之前的item.lua中的业务，添加json处理功能：

4.3 基于ID负载均衡

刚才的代码中，我们的tomcat是单机部署。而实际开发中，tomcat一定是集群模式：
因此，OpenResty需要对tomcat集群做负载均衡。

而默认的负载均衡规则是轮询模式，当我们查询/item/10001时：

• 第一次会访问8081端口的tomcat服务，在该服务内部就形成了JVM进程缓存
• 第二次会访问8082端口的tomcat服务，该服务内部没有JVM缓存（因为JVM缓存无法共享），会查询数据库

如果能让同一个商品，每次查询时都访问同一个tomcat服务，那么JVM缓存就一定能生效了。

也就是说，我们需要根据商品id做负载均衡，而不是轮询。

nginx根据请求路径做hash运算，把得到的数值对tomcat服务的数量取余，余数是几，就访问第几个服务，实现负载均衡。

实现：
修改/usr/local/openresty/nginx/conf/nginx.conf文件，实现基于ID做负载均衡。

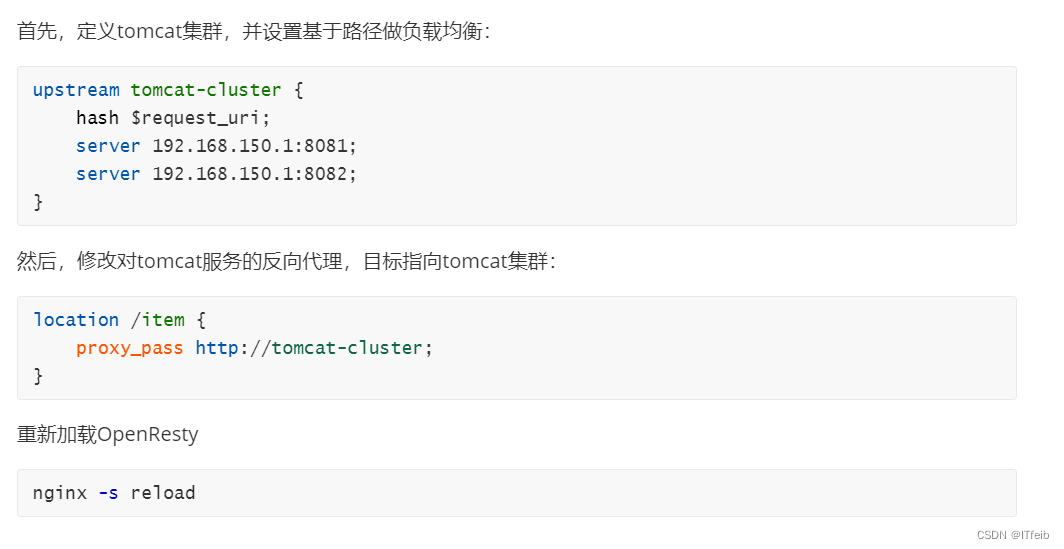

首先，定义tomcat集群，并设置基于路径做负载均衡：

4.4 流程小结

首先进来的localhost：80会由Nginx拦截代理到openresty，openresty会将路径为/api/item/(***)这样的路径解析出访问的商品id，之后通过将/item这样的路径代理发送到windows电脑中的Tomcat服务器查询，当tomcat中线程缓存有则返回，没有则去数据库查询。

5. Redis缓存查询

冷启动：服务刚刚启动时，Redis中并没有缓存，如果所有商品数据都在第一次查询时添加缓存，可能会给数据库带来较大压力。

缓存预热：在实际开发中，我们可以利用大数据统计用户访问的热点数据，在项目启动时将这些热点数据提前查询并保存到Redis中。
我们数据量较少，并且没有数据统计相关功能，目前可以在启动时将所有数据都放入缓存中。

4）编写初始化类

缓存预热需要在项目启动时完成，并且必须是拿到RedisTemplate之后。

这里我们利用InitializingBean接口来实现，因为InitializingBean可以在对象被Spring创建并且成员变量全部注入后执行。
现在，Redis缓存已经准备就绪，我们可以再OpenResty中实现查询Redis的逻辑了。如下图红框所示：
当请求进入OpenResty之后：

• 优先查询Redis缓存
• 如果Redis缓存未命中，再查询Tomcat

封装Redis工具：
OpenResty提供了操作Redis的模块，我们只要引入该模块就能直接使用。但是为了方便，我们将Redis操作封装到之前的common.lua工具库中。
修改/usr/local/openresty/lualib/common.lua文件：




完整的common.lua：

-- 导入redis
local redis = require('resty.redis')
-- 初始化redis
local red = redis:new()
red:set_timeouts(1000, 1000, 1000)

-- 关闭redis连接的工具方法，其实是放入连接池
local function close_redis(red)
    local pool_max_idle_time = 10000 -- 连接的空闲时间，单位是毫秒
    local pool_size = 100 --连接池大小
    local ok, err = red:set_keepalive(pool_max_idle_time, pool_size)
    if not ok then
        ngx.log(ngx.ERR, "放入redis连接池失败: ", err)
    end
end

-- 查询redis的方法 ip和port是redis地址，key是查询的key
local function read_redis(ip, port, key)
    -- 获取一个连接
    local ok, err = red:connect(ip, port)
    if not ok then
        ngx.log(ngx.ERR, "连接redis失败 : ", err)
        return nil
    end
    -- 查询redis
    local resp, err = red:get(key)
    -- 查询失败处理
    if not resp then
        ngx.log(ngx.ERR, "查询Redis失败: ", err, ", key = " , key)
    end
    --得到的数据为空处理
    if resp == ngx.null then
        resp = nil
        ngx.log(ngx.ERR, "查询Redis数据为空, key = ", key)
    end
    close_redis(red)
    return resp
end

-- 封装函数，发送http请求，并解析响应
local function read_http(path, params)
    local resp = ngx.location.capture(path,{
        method = ngx.HTTP_GET,
        args = params,
    })
    if not resp then
        -- 记录错误信息，返回404
        ngx.log(ngx.ERR, "http查询失败, path: ", path , ", args: ", args)
        ngx.exit(404)
    end
    return resp.body
end
-- 将方法导出
local _M = {
    read_http = read_http,
    read_redis = read_redis
}
return _M
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

5.1 实现Redis查询

接下来，我们就可以去修改item.lua文件，实现对Redis的查询了。
查询逻辑是：

• 根据id查询Redis
• 如果查询失败则继续查询Tomcat
• 将查询结果返回

1）修改/usr/local/openresty/lua/item.lua文件，添加一个查询函数：

2）而后修改商品查询、库存查询的业务：

6. Nginx本地缓存

现在，整个多级缓存中只差最后一环，也就是nginx的本地缓存了。如图：

6.1 本地缓存API

OpenResty为Nginx提供了shard dict的功能，可以在nginx的多个worker之间共享数据，实现缓存功能。
1）开启共享字典，在nginx.conf的http下添加配置：
2）操作共享字典：

6.2 实现本地缓存查询

1）修改/usr/local/openresty/lua/item.lua文件，修改read_data查询函数，添加本地缓存逻辑：
2）修改item.lua中查询商品和库存的业务，实现最新的read_data函数：
其实就是多了缓存时间参数，过期后nginx缓存会自动删除，下次访问即可更新缓存。
3）完整的item.lua文件：

-- 导入common函数库
local common = require('common')
local read_http = common.read_http
local read_redis = common.read_redis
-- 导入cjson库
local cjson = require('cjson')
-- 导入共享词典，本地缓存
local item_cache = ngx.shared.item_cache

-- 封装查询函数
function read_data(key, expire, path, params)
    -- 查询本地缓存
    local val = item_cache:get(key)
    if not val then
        ngx.log(ngx.ERR, "本地缓存查询失败，尝试查询Redis， key: ", key)
        -- 查询redis
        val = read_redis("127.0.0.1", 6379, key)
        -- 判断查询结果
        if not val then
            ngx.log(ngx.ERR, "redis查询失败，尝试查询http， key: ", key)
            -- redis查询失败，去查询http
            val = read_http(path, params)
        end
    end
    -- 查询成功，把数据写入本地缓存
    item_cache:set(key, val, expire)
    -- 返回数据
    return val
end

-- 获取路径参数
local id = ngx.var[1]

-- 查询商品信息
local itemJSON = read_data("item:id:" .. id, 1800,  "/item/" .. id, nil)
-- 查询库存信息
local stockJSON = read_data("item:stock:id:" .. id, 60, "/item/stock/" .. id, nil)

-- JSON转化为lua的table
local item = cjson.decode(itemJSON)
local stock = cjson.decode(stockJSON)
-- 组合数据
item.stock = stock.stock
item.sold = stock.sold

-- 把item序列化为json 返回结果
ngx.say(cjson.encode(item))
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

7. 缓存同步

大多数情况下，浏览器查询到的都是缓存数据，如果缓存数据与数据库数据存在较大差异，可能会产生比较严重的后果。

所以我们必须保证数据库数据、缓存数据的一致性，这就是缓存与数据库的同步。

7.1 数据同步策略

缓存数据同步的常见方式有三种：

设置有效期：给缓存设置有效期，到期后自动删除。再次查询时更新

• 优势：简单、方便
• 缺点：时效性差，缓存过期之前可能不一致
• 场景：更新频率较低，时效性要求低的业务

同步双写：在修改数据库的同时，直接修改缓存

• 优势：时效性强，缓存与数据库强一致
• 缺点：有代码侵入，耦合度高；
• 场景：对一致性、时效性要求较高的缓存数据

异步通知：修改数据库时发送事件通知，相关服务监听到通知后修改缓存数据

• 优势：低耦合，可以同时通知多个缓存服务
• 缺点：时效性一般，可能存在中间不一致状态
• 场景：时效性要求一般，有多个服务需要同步

而异步实现又可以基于MQ或者Canal来实现：
1）基于MQ的异步通知：
解读：

• 商品服务完成对数据的修改后，只需要发送一条消息到MQ中。
• 缓存服务监听MQ消息，然后完成对缓存的更新，依然有少量的代码侵入。

2）基于Canal的通知

解读：

• 商品服务完成商品修改后，业务直接结束，没有任何代码侵入
• Canal监听MySQL变化，当发现变化后，立即通知缓存服务
• 缓存服务接收到canal通知，更新缓存，代码零侵入

7.2 安装Canal

Canal是基于mysql的主从同步来实现的，MySQL主从同步的原理如下：

• 1）MySQL master 将数据变更写入二进制日志( binary log），其中记录的数据叫做binary log events
• 2）MySQL slave 将 master 的 binary log events拷贝到它的中继日志(relay log)
• 3）MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

而Canal就是把自己伪装成MySQL的一个slave节点，从而监听master的binary log变化。再把得到的变化信息通知给Canal的客户端，进而完成与数据库的同步。

步骤：

1. 引入依赖
2. 编写配置：
3. 修改Item实体类：通过@Id、@Column、@Transient注解完成Item与数据库表字段的映射：
4. 编写监听器：
   通过实现EntryHandler接口编写监听器，监听Canal消息。注意两点：

• 实现类通过@CanalTable("tb_item")指定监听的表信息
• EntryHandler的泛型是与表对应的实体类

package com.heima.item.canal;

import com.github.benmanes.caffeine.cache.Cache;
import com.heima.item.config.RedisHandler;
import com.heima.item.pojo.Item;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;
import top.javatool.canal.client.annotation.CanalTable;
import top.javatool.canal.client.handler.EntryHandler;

@CanalTable("tb_item")
@Component
public class ItemHandler implements EntryHandler<Item> {

    @Autowired
    private RedisHandler redisHandler;
    @Autowired
    private Cache<Long, Item> itemCache;

    @Override
    public void insert(Item item) {
        // 写数据到JVM进程缓存
        itemCache.put(item.getId(), item);
        // 写数据到redis
        redisHandler.saveItem(item);
    }

    @Override
    public void update(Item before, Item after) {
        // 写数据到JVM进程缓存
        itemCache.put(after.getId(), after);
        // 写数据到redis
        redisHandler.saveItem(after);
    }

    @Override
    public void delete(Item item) {
        // 删除数据到JVM进程缓存
        itemCache.invalidate(item.getId());
        // 删除数据到redis
        redisHandler.deleteItemById(item.getId());
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

在这里对Redis的操作都封装到了RedisHandler这个对象中，是我们之前做缓存预热时编写的一个类，内容如下：

package com.heima.item.config;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;
import com.heima.item.pojo.Item;
import com.heima.item.pojo.ItemStock;
import com.heima.item.service.IItemService;
import com.heima.item.service.IItemStockService;
import org.springframework.beans.factory.InitializingBean;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Component;

import java.util.List;

@Component
public class RedisHandler implements InitializingBean {

    @Autowired
    private StringRedisTemplate redisTemplate;

    @Autowired
    private IItemService itemService;
    @Autowired
    private IItemStockService stockService;

    private static final ObjectMapper MAPPER = new ObjectMapper();

    @Override
    public void afterPropertiesSet() throws Exception {
        // 初始化缓存
        // 1.查询商品信息
        List<Item> itemList = itemService.list();
        // 2.放入缓存
        for (Item item : itemList) {
            // 2.1.item序列化为JSON
            String json = MAPPER.writeValueAsString(item);
            // 2.2.存入redis
            redisTemplate.opsForValue().set("item:id:" + item.getId(), json);
        }

        // 3.查询商品库存信息
        List<ItemStock> stockList = stockService.list();
        // 4.放入缓存
        for (ItemStock stock : stockList) {
            // 2.1.item序列化为JSON
            String json = MAPPER.writeValueAsString(stock);
            // 2.2.存入redis
            redisTemplate.opsForValue().set("item:stock:id:" + stock.getId(), json);
        }
    }

    public void saveItem(Item item) {
        try {
            String json = MAPPER.writeValueAsString(item);
            redisTemplate.opsForValue().set("item:id:" + item.getId(), json);
        } catch (JsonProcessingException e) {
            throw new RuntimeException(e);
        }
    }

    public void deleteItemById(Long id) {
        redisTemplate.delete("item:id:" + id);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65

8. 总结

首先用户发一个请求，先经过Nginx（此处Nginx作为静态资源服务器与反向代理服务器）返回一个静态资源，经过浏览器渲染给呈现出来，但是上面的数据都是假的，此时前端会发一些ajax请求后端数据，先吧请求发送给Nginx，因为Nginx中有本地缓存，所以还是将请求路由（这里类似于redis的槽），确保同一个请求路由到同一个Nginx服务器，当Nginx接收到请求时，首先会查看本地缓存有没有，没有的话先在redis缓存中找，当redis中也没有的话才访问Tomcat，此时Tomcat会先在JVM进程缓存中去找，再没有的话才去数据库查，然后针对缓存同步来说的话，用canal监听mysql的binlog日志，其实canal就是伪装成一个slave节点，当监听到binlog变换时，通知给java客户端，然后在程序中进行缓存同步的操作。其实canal在代码中的话就是实现EntryHandler<>这个接口重写里面的insert、update、delete方法，将redis和jvm进程缓存进行更新操作。
