BGP(Border Gateway Protocol)

报文名称	作用是什么	什么时候发包
open	协商BGP邻居的各项参数,建立邻居关系	通过TCP建立BGP连接，发送open报文
update	进行路由信息的交换	连接建立后，有路由需要发送或路由变化时，发送update通告对端路由信息
notification	报告错误，中止邻居关系	当BGP在运行中发现错误时，要发送notification报文通告BGP对端
keepalive	维持邻居关系	定时发送keepalive报文以保持BGP邻居关系的有效
route-refresh	为保证网络稳定，触发更新路由的机制	当路由策略发生变化时，触发请求邻居重新通告路由

BGP状态机

Peer状态名称	发什么包	在做什么
ldle	尝试建立TCP连接	开始准备TCP的连接并监视远程peer启动TCP连接,启用BGP时，要准备足够的资源
Connect	发TCP包	正在进行TCP连接，等待完成中，认证都是在TCP建立期间完成的。如果TCP连接不上则进入Active状态，反复尝试连接
Active	发TCP包	TCP连接没建立成功，反复尝试TCP连接
OpenSent	发Open包	TCP连接建立已经成功，开始发送Open包，Open包携带参数协商对等体的建立
OpenConfirm	发Keepalive包	参数、能力特性协商成功，自己开始发送Keepalive包，等待对方的Keepalive包
Established	发Update包	已经收到对方的Keepalive包，双方能力特性一致,开始使用Update通告路由信息

BGP邻居

运行BGP的路由器被称为BGP speaker
BGP对等体也叫BGP邻居，建立基于TCP的关系

EBGP : BGP位于不同自治系统的路由器之间，称为EBGP

EBGP邻接关系，必须满足三个条件
        -EBGP之间自制系统号不同
        -定义邻居建立TCP会话
        -neighbor中指定的IP地址要可达

IBGP:位于同一个自治系统的路由器之间运行
建立IBGP邻接关系，满足的条件

        -自治系统号相同

        -定义邻居建立TCP会话

BGP同步规则

BGP同步规则指出，BGP路由器不应使用通过IBGP获悉的路由或将其通告给外部邻居，除非该路由是本地的或通过IGP获悉的
CiscoIOS默认关闭同步

同步关闭：不需要从IGP学到该路由就转发（会产生路由黑洞问题）
同步开启：则路由器通过IBGP获悉路由后，将等待IGP将该路由传遍整个自治系统，然后再将其通告给外部领居

Transit AS中的IBGP路由传递

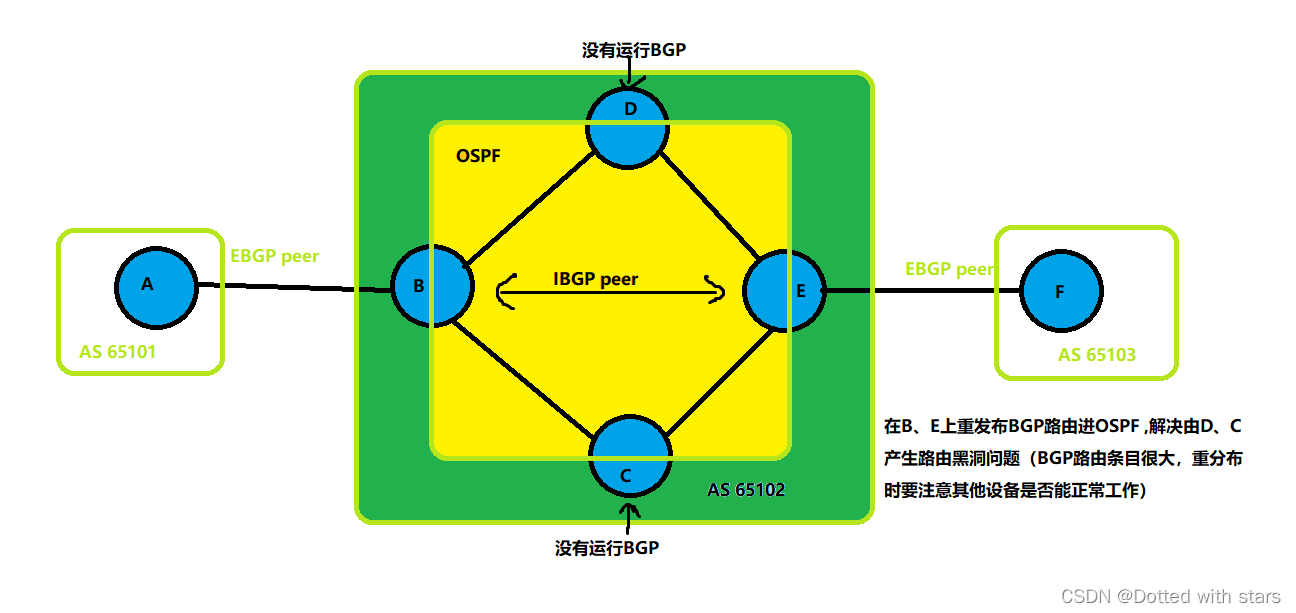

解决办法1

解决办法2

全互联IBGP邻居关系

IBGP全互联虽然能解决transit AS内的路由黑洞问题，但是却造成BGP路由器需耗费大量资源维护BGP连接的新问题

解决办法：
路由反射器、联邦

IBGP水平分割原则

BGP防环是通过AS_PATH实现的，而AS_PATH仅仅在路由离开AS才回被更改，因此在AS内，IBGP就没有EBGP的防环能力，为了防止环路的出现，BGP路由器不会将从IBGP邻居学习过来的路由再通告给自己其他IBGP邻居。(在AS内部，AS-PATH不会改变，因此很容易出现环路)

路由通告规则

·当存在多条路径时，BGP Router只选取最优的路由来使用(没有负载均衡的情况下)
·BGP只把自己使用的路由传递给BGP领居

·从EBGP获得的路由会向它所有BGP领居通告（包括EBGP和IBGP)
·从IBGP获得的路由不向它的IBGP邻居通告（水平分割）
·从IBGP获得的路由是否通告给它的EBGP领居要视IGP和BGP同步的情况来决定

表

·BGP表:包含了从邻居学习所有路由，以及到达目的网段的多个路径和属性
·路由表∶列出了到达目的网段的最佳路径，EBGP路由AD为20，IBGP路由AD为200

计时器

KEEPALIVE

默认60s ,keepalive计时器不会在Open消息中交互
如果当前手工配置的 keepalive timer 小于min ( holdtime ) /3，则取配置值
如果当前手工配置的keepalive timer 大于min ( holdtime ) /3，则取 int[min ( holdtime ) /3]

其中min ( holdtime )为两台BGP邻居间holdtime的最小值

小结：选小的

HOLDTIME

CISCO默认180s ( 3倍KEEPLIVE timer )，该计时器包含在open报文中
必须收到一个KEEPLIVE 或更新消息前所允许经过的最大时间。如果两端Holdtime不一致,双方接受较小的的时间

配置命令

***创建BGP进程***
Router(config)#router bgp autonomous-system
·仅仅执行命令router bgp并不能在路由器上激活BGP，必须至少执行一个子命令才能在路由器上激活BGP进程
·在路由器上只能配置一个BGP实例
-----------------------------------------------------------------------------------------
***指定BGP邻居及激活BGP会话***
Router(config-router)# neighbor {ip-address | peer-group-name} remote-as autonomous-system
·指定邻居的IP地址必须路由可达
.BGP邻居需手工指定
·AS决定了与邻居建立的是EBGP会话还是IBGP会话
-----------------------------------------------------------------------------------------
***指定BGP将通告的网络***
Router(config-router)network network-number [mask network-mask] [route-map map-tag]
·BGP命令network为通告哪些IGP路由进BGP进程，而不是在接口上启用BGP
·network支持无类前缀，前缀必须与路由表中的条目完全匹配
·如果不指定mask，只通告主类网络号，而且仅当主类网络中至少有一个子网出现在IP路由表中，BGP才会将该主类网络作为一条BGP路由通告
·指定了mask，则仅当路由选择表中有与该网络完全匹配的条目时才被通告出去
-----------------------------------------------------------------------------------------
***BGP同步***
Router(config-router)#no synchronization //关闭同步（默认关闭)
Router(config-router)#synchronization //开启同步
-----------------------------------------------------------------------------------------
***BGP router-id***
Router(config-router)# bgp router-id x.x.x.x //手工设置BGP routerID
-----------------------------------------------------------------------------------------
***修改next-hop***
·BGP是AS-by-As的路由协议，而不是router-by-router的路由协议
·在BGP中，next-hop并不意味着是下一台路由器，而是到达下一个AS的IP地址
·EBGP中，默认next-hop为发送更新的邻居路由器的IP地址
·IBGP中，从EBGP传来的next-hop属性在IBGP中保持不变的被传递
-----------------------------------------------------------------------------------------
***EBGP multihop***
Router(config-router)#neighbor {ip-address | peer-group-name} ebgp-multihop [ttl]
·建立对等关系时，如果不进行额外配置，EBGP路由器只能使用与外部EBGP路由器直接相连的接口地址
·以上命令如若不显式指定跳数时，则为255跳
-----------------------------------------------------------------------------------------
***BGP身份验证***
Router(config-router)#neighbor {ip-address | peer-group-name} password string
·BGP支持MD5邻居身份验证
·启用身份验证后，将对通过对等体之间的TCP连接传输的所有数据等进行验证
·认证都是在TCP建立连接的时候完成的

维护BGP

硬重置

断开相应的TCP连接，通过这些会话收到的所有信息都将失效，并从BGP表中删除
clear ip bgp {neighbor-address}
clear ip bgp *

软重置( soft reconfiguration )

-不拆除并重建TCP或BGP连接，而是仅触发更新操作以便让新的路由策略生效
-软重置可以仅用于出站或入站策略，也可同时用于出入站策略
出站软重置
–不会拆除TCP连接，不会重置BGP会话，仅触发更新操作以便让新的路由策略生效（发送update消息)
–需要修改出站策略时，建议使用该命令
-clear ip bgp soft out
入站软重置
-本地发送route-refresh给所有BGP邻居
-clear ip bgp soft in
cisco ios 12.1开始全面支持入站路由的动态软重配置，但在之前的版本在使用入站软重配置之前必须首先在BGP进程中增加如下配置∶
neighbor x.x.x.x soft-reconfiguration inbound
然后再使用clear ip bgp soft in命令
这条命令会将x.x.x.x邻居发送过来的BGP路由存储在内存中，当配置入站软重置后，路由器不再向邻居发送更新请求，而是直接在内存中存储的路由中执行新配置的入站策略，以此来防止触发大批量的路由更新而造成资源的浪费，但是这种操作仍会耗费内存，因此在使用的时候要非常慎重

BGP表

***show ip bgp***
Network Next Hop Metric LocPrf Weight Path
*>i4.4.4.0/24 3.3.3.3 0 100 0 400 i
第一栏的可能取值如下:
* 可用的路由（但不一定是最优）
s 被抑制的路由条目，例如做了路由汇总，抑制了明细
d 被惩罚( dampening )的路由，路由受到了惩罚，虽该路由当前可能正常，但惩罚期结束前不会被通告
h 被惩罚( dampening )的路由，路由可能出现了故障( down )，有历史信息，但没有最佳路由
r 路由没有被装载进RIB表，例如由于AD值等原因导致
S 大写的s ，stale，表示过期的路由
第二栏
> BGP算法选出的最优路径
第三栏
为空，或为i。为空表示该路由从EBGP邻居获取，为i表示这是从IBGP学习到的路由
-------------------------------------------------------------------------------------------
***show ip bgp 4.4.4.0***
BGP routing table entry for 4.4.4.0/24, version 2
Paths: (1 available, best #1, table Default-IP-Routing-Table)
Flag: 0x820
Not advertised to any peer
400

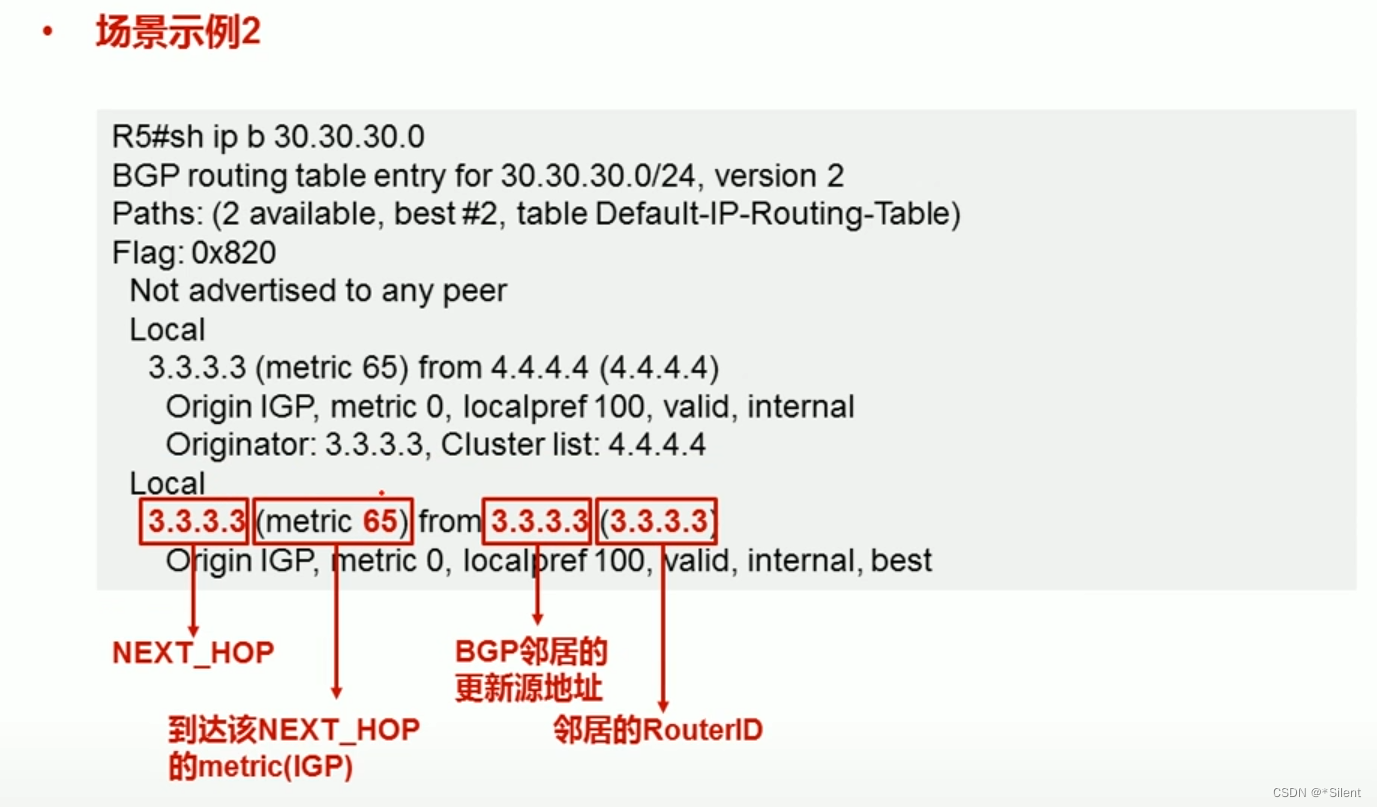

3.3.3.3 (metric 65) from 3.3.3.3 (3.3.3.3)
// ^ ^ ^ ^
// next_hop 到达该next_hop BGP领居的领居的RouterID
// 的metric(IGP) 更新源地址
Origin IGP, metric 0, localpref 100, valid, internal, best

路径属性

公认属性 Well-Known

公认强制属性 Well-known mandatory（BGP路由器要支持，包含在update包）

公认自由决定属性 Well-known discretionary（BGP路由器要支持，不一定包含在update包）

Origin

AS-Path

Next hop

Local-Preference

ATOMIC_Aggregate

可选属性 Optional

可选传递的 Optional transitive（可以不支持该属性，但即使不支持也应当接受包含该属性的路由并传递给其他邻居）

可选非传递的 Optional non-transitive（可以不支持该属性，不识别的BGP进程可以忽略包含这个属性的更新消息，并且不传递给其他BGP邻居）

Community

Aggregator

MED

Originator_ID

Cluster_list

Weight

WEIGHT

Cisco私有
本地路由器有效

在路由器本地配置，只提供本地路由策略，不会传播给任何BGP邻居
范围:0~65535;越大越优先
路由器本地始发的路径默认权重为32768，从其他BGP邻居学习到的为0

LOCAL PREFERENCE

告诉AS中的路由器，哪条路径是离开AS的首选路径
值越高路径越优
只发送给IBGP邻居，而不能传递给EBGP邻居
默认本地优先级为100

bgp default local-preference 500 //修改默认LP值

AS-path

是前往目标网络的路由经过的自制系统号列表，通告该路由的自治系统号位于列表末尾
作用︰确保无环，通告给EBGP时会加上自己的AS号;通告给IBGP时不修改AS-path
AS_SEQENCE:一个有序的AS号列表
AS_SET:一个去往特定目的地所经路径上的无序AS号列表

Origin

标识路由的起源，有下列3种可能:

i通过BGP network，也就是起源于IGP，因为BGPnetwork必须保证该网络在路由表中
e是由EGP这种早期的协议重发布而来
？Incomplete从其他渠道学习到的，路由来源不完全（确认该路由来源的信息不完全)。(重发布的路由)

路由优选顺序:lowest origin code (IGP> EGP > Incomplete)
MED

是一种度量值，用于向外部邻居指出进入AS的首选路径，即当入口有多个时，自治系统可以使用MED动态的影响其他AS如何选择进入路径
度量值越小路径越优
MED是在AS之间交换，MED发送给EBGP对等体，这些路由器在AS内传播MED，不传递给下一个AS
默认情况下，仅当路径来自同一个AS中的不同EBGP邻居时，路由器才比较他们的MED属性
CISCO默认MED为0

MED设置方法:

将IGP路由引入BGP时关联Route-map进行设置
对BGP Peer应用INOUT方向的Route-map进行设置
非 Route-map(自动)方式:

使用network或redistribute方式将IGP路由引入BGP时,MED将继承IGP路由的Metric(直连路由及静态路由的Metric为0)
使用aggregate-address方式引入路由，则MED为空

总结如下∶

network 本地从IGP路由协议学习到的路由进BGP，MED值继承IGP协议中的metric
network 本地直连接口的网段进BGP，MED值为0；network本地静态路由进BGP，MED值为0
redistribute 本地从IGP路由协议学习到的路由进BGP；MED值继承IGP协议中的metric
redistribute 本地直连接口网段进BGP，MED值为0；redistribute本地静态路由进BGP，MED值为0

NEXT_HOP

从EBGP领居收到路由更新，下一跳是领居发送更新的接口IP
路由来自IBGP邻居，并描述的是AS外的目的地（下一跳是AS外发送这条路由更新的接口IP）
如果路由传递自IBGP邻居，并由AS内BGP路由器引入

如果是通过aggregate-address 命令被注入的，那么next-hop等于执行汇总路由器(的更新源IP)
如果是通过network或重发布注入的，那么在注入前该前缀的IGP下一跳将成为BGP的next-hop

NEXT_HOP on shared Media

NEXT_HOP on NBMA，要注意有没有做映射

COMMUNITY

一种标记，用于简化路由策略的执行
可以将某些路由分配一个特定的COMMUNITY属性，之后就可以基于COMMUNITY值而不是每条路由进行BGP属性的设置了

Atomic_Aggregate及Aggregator

aggregate-address 172.16.0.0 255.255.0.0 summary-only

自动汇总

BGP自动汇总( auto-summary )只汇总重发布引入的路由，以及使用network命令有类宣告方式引入的路由。目前Cisco IOS默认关闭自动汇总

R1关闭自动汇总


network主类
结果：R2上看不到BGP路由

network明细
结果：
   Network          Next Hop            Metric LocPrf Weight Path
*>i172.16.1.0/24    10.1.12.1                0    100      0 i

重分布
   Network          Next Hop            Metric LocPrf Weight Path
r>i10.1.12.0/24     10.1.12.1                0    100      0 ?
*>i172.16.1.0/24    10.1.12.1                0    100      0 ?
*>i172.16.2.0/24    10.1.12.1                0    100      0 ?
*>i172.16.3.0/24    10.1.12.1                0    100      0 ?
//直连优先级最高，重发布进BGP的路由AD值为200
//？表示是重发布进来的

R1开启自动汇总


network主类
   Network          Next Hop            Metric LocPrf Weight Path
*>i172.16.0.0       10.1.12.1                0    100      0 i

network明细
   Network          Next Hop            Metric LocPrf Weight Path
*>i172.16.1.0/24    10.1.12.1                0    100      0 i

重分布
   Network          Next Hop            Metric LocPrf Weight Path
*>i10.0.0.0         10.1.12.1                0    100      0 ?
*>i172.16.0.0       10.1.12.1                0    100      0 ?

小结：关闭汇总就没效了，开启汇总只有network明细不汇总

手工汇总

aggregate-address 汇总地址


R3(config-router)#aggregate-address 172.16.0.0 255.255.0.0
//R5上看到汇总和明细都有
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.34.3                0             0 300 i
*> 172.16.1.0/24    10.1.34.3                              0 300 100 i
*> 172.16.2.0/24    10.1.34.3                              0 300 100 i
*> 172.16.10.0/24   10.1.34.3                              0 300 200 i
*> 172.16.11.0/24   10.1.34.3                              0 300 200 i

aggregate-address 汇总地址 summary-only


R3(config-router)#aggregate-address 172.16.0.0 255.255.0.0 summary-only
//R5上只有条汇总
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.35.3                0             0 300 i
R5#sho ip bgp 172.16.0.0
BGP routing table entry for 172.16.0.0/16, version 6
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  300, (aggregated by 300 10.1.35.3)	//汇总来自AS为300，IP为10.1.35.3的接口
    10.1.35.3 from 10.1.35.3 (10.1.35.3)
      Origin IGP, metric 0, localpref 100, valid, external, atomic-aggregate, best

aggregate-address 汇总地址 summary-only as-set


R3(config-router)#$ddress 172.16.0.0 255.255.0.0 summary-only as-set
//R5
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.35.3                0             0 300 {100,200} i <-
//在R1上重发布，R3上看
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       0.0.0.0                       100  32768 {100,200} ? <-
s> 172.16.1.0/24    10.1.13.1                0             0 100 ?
s> 172.16.2.0/24    10.1.13.1                0             0 100 ?
s> 172.16.10.0/24   10.1.23.2                0             0 200 i
s> 172.16.11.0/24   10.1.23.2                0             0 200 i


可以继承明细路由的BGP某些路径属性。as-set继承明细属性的规则如下∶
As-path    将收到的所有明细路由的as号都放置在{}中，计算AS_Path长度时这些AS只被算为1个AS
origin     继承最差的origin属性
community  继承所有明细路由的community
MED        不继承
LP         取明细路由中LP的最大值
NEXT_HOP   汇总路由为0.0.0.0（因为汇总路由为本地产生)

aggregate-address 汇总地址 suppress-map xxx as-set


R3(config-router)#$.16.0.0 255.255.0.0 summary-only as-set suppress-map 1
//R5
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.35.3                0             0 300 {100,200} ?
*> 172.16.10.0/24   10.1.35.3                              0 300 200 i
*> 172.16.11.0/24   10.1.35.3                              0 300 200 i


用于宣告聚合及选定的明细路由（抑制特定的明细路由)，后面跟上route-map xx，被route-map 匹配(permit)的路由将被过滤，其他放行
抑制列表虽然调用route-map，但是route-map只能用于匹配，不能用于设置属性(不能用set 命令)

针对特定邻居取消抑制


R3(config-router)#neighbor 10.1.34.4 unsuppress-map 1
//R3上放行172.16.1.0这条明细
//R4
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.34.3                0             0 300 {100,200} ?
*> 172.16.1.0/24    10.1.34.3                              0 300 100 ?

advertise-map


R3(config-router)#$.16.0.0 255.255.0.0 summary-only as-set advertise-map 1
//当advertise-map匹配的路由全部都没有，汇总路由会消失；没被匹配的路由没有，只要advertise-map匹配的路由还在，汇总就还在
//继承领居传来的community=no-adv

attribute-map


R3(config-router)#$.16.0.0 255.255.0.0 summary-only as-set attribute-map aa
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.34.3               66             0 300 100 i
//给汇总路由设置属性
//这里设置的是Metric值

原子字符

.	匹配任何单个的字符，包括空格
^	一个字符串的开始
$	一个字符串的结束
_	匹配任意的一个分隔符如^、$、空格、tab、逗号、{、}
\|	管道符，逻辑或
\	转义符，用来将紧跟其后的控制字符转变为普通字符

示例:

^a.$	匹配一个以a开始，任意单一字符结束的字符串，如a0，a!等
^100_	匹配100 、100 200、100 300 400等
^100$	匹配100
100$\|400$	匹配100、1400、300 400等
^65000$	仅仅匹配(65000)

乘法字符

*	匹配前面字符0次或多次出现
+	匹配前面字符1次或多次出现
？	匹配前面字符的0次或1次出现

示例:

abc*d	匹配abd、abcd、abccd、abcccd等
abc+d	匹配abcd、abccd、abcccd等
abc?d	匹配abd、abcd、abcdefg等
a(bc)?d	匹配ad、abcd、aaabcd等

·一个乘法字符可以应用于一个单字符或多个字符，如果应用于多字符，需将字符串放入( )中

范围字符

[ ]	表示一个范围。只匹配包含在范围内的字符之一。可以在一个范围的开始使用^来排除范围内的所有字符，也可以使用下划线_来指定一个区间。

示例:

[abcd]	匹配只要出现了a、b、c、d的内容
[a-c 1-2]$	匹配a、a1、62、1b、xv2等
[^act]$	匹配不以a或c或t结尾的内容
[123].[7-9]	159 220、91 70

使用正则表达式匹配AS_PATH示例

^$	匹配本地AS内的路由
.*	允许.匹配0次或多次（匹配所有）
^100$	只匹配为100的AS_PATH
_100$	匹配以100结束的AS_PATH
^10[012349]$	匹配为100~104、109的AS_PATH
^10[^0-6]$	匹配除了为100~106的AS_PATH
^10.	匹配100~109,10 （这里有空格）
^(100\|200)$	匹配为100或200的AS_PATH
12(_34)?_56	匹配12 56、12 34 56

注意as-path access-list也是默认隐含拒绝所有

使用ip as-path access-list匹配路由

示例1搭配filter-list


//R2
L0：172.16.1.1
L1：172.16.11.1    //用route-map为该路由增加as-path为600的as号
//在R3上过滤as号为600的路由更新，相关代码如下：
ip as-path access-list 1 deny _600$
ip as-path access-list 1 permit .*
router bgp 300
 neighbor 10.1.23.2 filter-list 1 in

示例2搭配route-map

还是上面那张图，要求：将172.16.11.0/24这条路由限制在AS300


R3上相关代码如下：
ip as-path access-list 1 permit _600$
route-map 1 permit 10
 match as-path 1
 set community local-AS
route-map 1 permit 20
router bgp 300
 neighbor 10.1.23.2 route-map 1 in
//
R3#sho ip bgp 172.16.11.0
BGP routing table entry for 172.16.11.0/24, version 12
Paths: (1 available, best #1, table Default-IP-Routing-Table, not advertised outside local AS)
Flag: 0x820
  Not advertised to any peer
  200 600
    10.1.23.2 from 10.1.23.2 (172.16.11.1)
      Origin IGP, metric 0, localpref 100, valid, external, best
      Community: local-AS    <<<<<---------

Router# show ip bgp regexp xx
显示BGP表中所有被该正则表达式匹配上的路由，这是一个非常不错的工具

BGP Communities

BGP communities是一种路由标记方法，用于确保路由过滤和选择的连续性
可选传递属性，不支持该属性的BGP router原封不动的将community值传递给下游BGP邻居

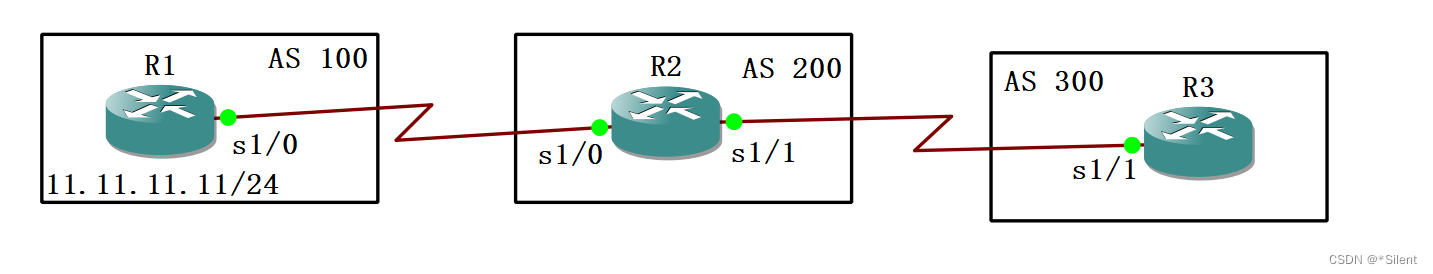

为路由前缀分配Community


R1
 neighbor 10.1.12.2 send-community
 neighbor 10.1.12.2 route-map 1 out
route-map 1 permit 10
 match ip address prefix-list 1
 set community 6553611
ip prefix-list 1 seq 5 permit 11.11.11.0/24

为路由前缀分配多个Community

还是上面那张图，在R2上给11.11.11.0/24这条路由添加no-export属性


//R2
ip community-list 11 permit 100:11
 neighbor 10.1.23.3 route-map 1 out
route-map 1 permit 10
 match community 11
 set community no-export additive

用community-list匹配团体属性

lp community-list 1 permit 100:11

匹配。匹配community中包含100:11的路由

lp community-list 1 permit 100:11 no-adv

不匹配。要求100:11及no-adv两者都有才匹配成立

lp community-list 1 permit 100:11

lp community-list 1 permit no-export( 或将no-export换成no-adv )

匹配。只要community中包含100:11或no-export

ip community-list 12 permit internet

默认所有路由都属于internet

lp community-list 11 permit no-export

route-map test permit 10
match community 11 exact-match //严格匹配

严格匹配community属性为no-export的路由，多一点，少一点都不行

删除某个或多个community值

ip community-list standard del permit no-export //匹配要删除的commu值
route-map test permit 10
set comm-list del delete //用这条命令删除

//删除多个就写多行，一行写多个值不生效

配置community-list

lp community-list 1-99 permit|deny value [value...]
定义标准的community-list，使用internet关键字匹配任何community
lp community-list 100-199 permit|deny regexp
定义扩展的community-list，可使用正则表达式匹配community
show ip community-list
查看配置的community-list
show ip bgp x.X.X.X
查看BGP路由的详细信息，包括community

BGP Filters

Prefix-list

R2上，过滤掉172.16.2.0/24路由，其他放行


R2(config)#ip prefix-list 1 deny 172.16.2.0/24
R2(config)#ip prefix-list 1 permit 0.0.0.0/0 le 32
R2(config)#router bgp 200
R2(config-router)#neighbor 10.1.23.3 prefix-list 1 out

distribute-list

示例1

R2上，过滤掉172.16.2.0/24路由，其他放行


R2(config)#access-list 1 deny 172.16.2.0
R2(config)#access-list 1 permit any
R2(config)#router bgp 200
R2(config-router)#neighbor 10.1.23.3 distribute-list 1 out    //对指定领居生效

示例2

R2上，过滤掉172.16.2.0/24路由，其他放行

还是上图


R2(config)#ip prefix-list 1 deny 172.16.2.0/24
R2(config)#ip prefix-list 1 permit 0.0.0.0/0 le 32
R2(config)#router bgp 200
R2(config-router)#distribute-list prefix 1 out    //对所有领居生效

小结：过滤路由可以对特定领居也可以所有领居

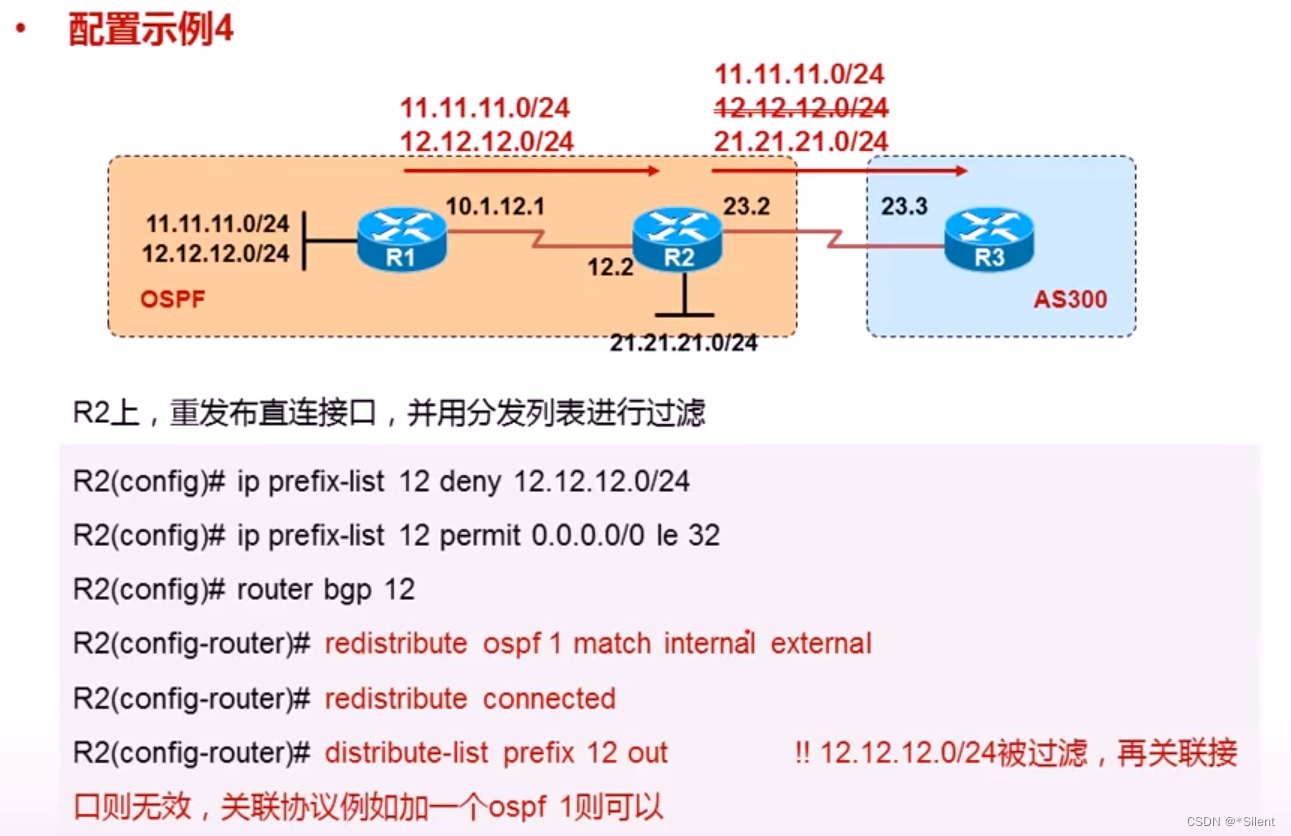

这里的无效指的是命令无效。

redistribute ospf 1
默认只重发布Intra-Area（区域内）及Inter-Area（区域间）路由

match external                只重发布E1及E2
match external 1             只重发布E1

match external 2             只重发布E2

match nssa-external       只重发布NSSA外部路由

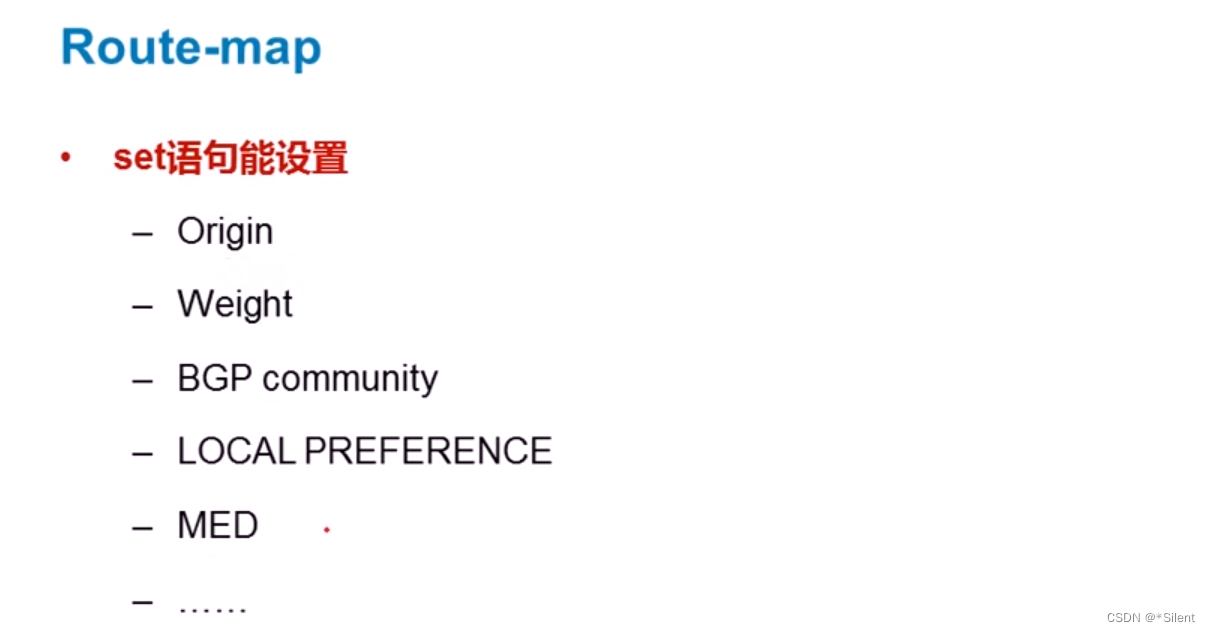

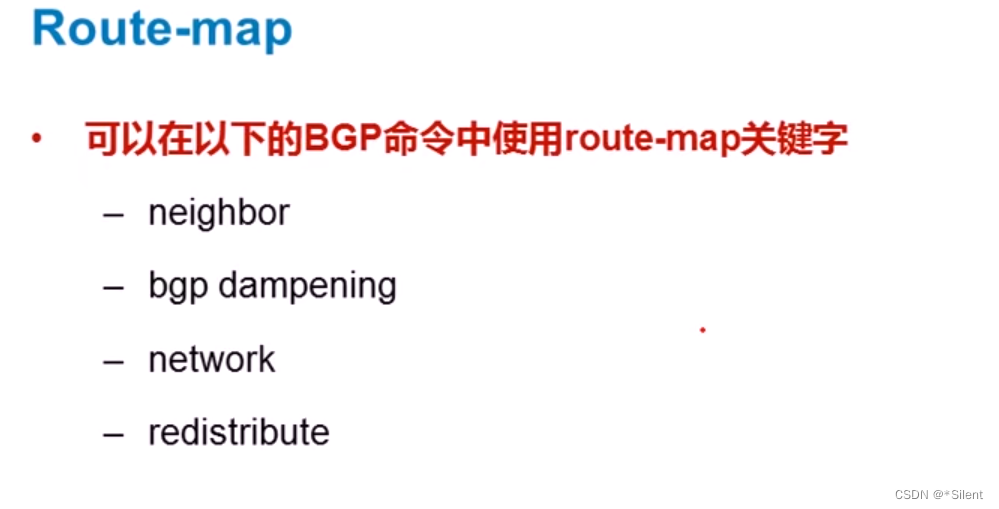

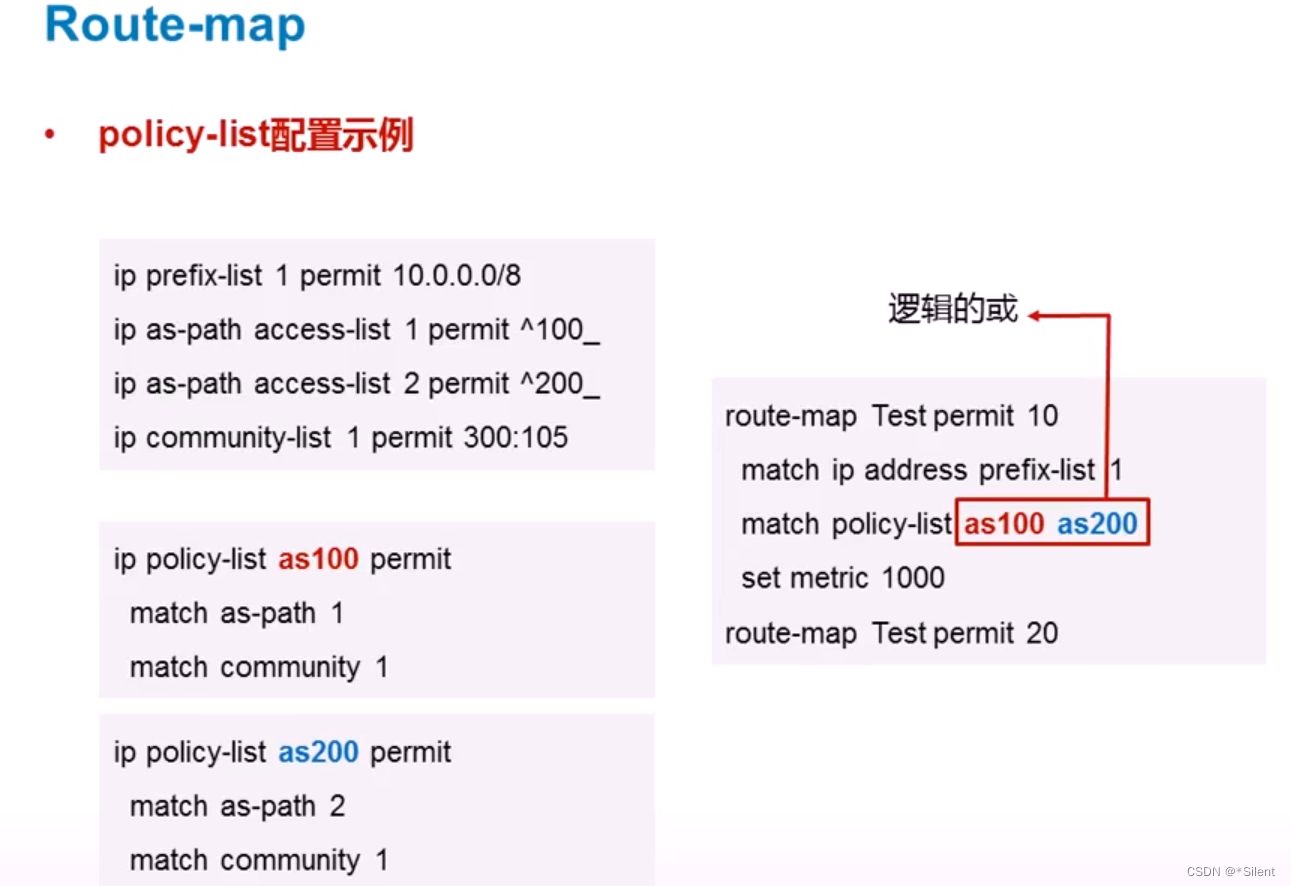

route-map

advertise-map

实验：


neighbor 10.1.23.3 advertise-map 1 exist-map 2
R3：
   Network          Next Hop            Metric LocPrf Weight Path
*> 11.11.11.0/24    10.1.23.2                              0 200 100 i
*> 22.22.22.0/24    10.1.23.2                              0 200 100 i
只关掉22路由接口
R3上啥也没有
只关11路由接口
R3：
   Network          Next Hop            Metric LocPrf Weight Path
*> 22.22.22.0/24    10.1.23.2                              0 200 100 i
------------------------------------------------------------------------
neighbor 10.1.23.3 advertise-map 1 non-exist-map 2
R3：
   Network          Next Hop            Metric LocPrf Weight Path
*> 22.22.22.0/24    10.1.23.2                              0 200 100 i
只关掉22路由接口
   Network          Next Hop            Metric LocPrf Weight Path
*> 11.11.11.0/24    10.1.23.2                              0 200 100 i
只关11路由接口
   Network          Next Hop            Metric LocPrf Weight Path
*> 22.22.22.0/24    10.1.23.2                              0 200 100 i

小结

exist-map匹配的路由

存在，就传递（不管有没有没被exist-map匹配的路由）

不存在，啥也不传

non-exist-map匹配的路由

存在，就只发自己匹配的路由

不存在，就发前面advertise-map匹配的路由

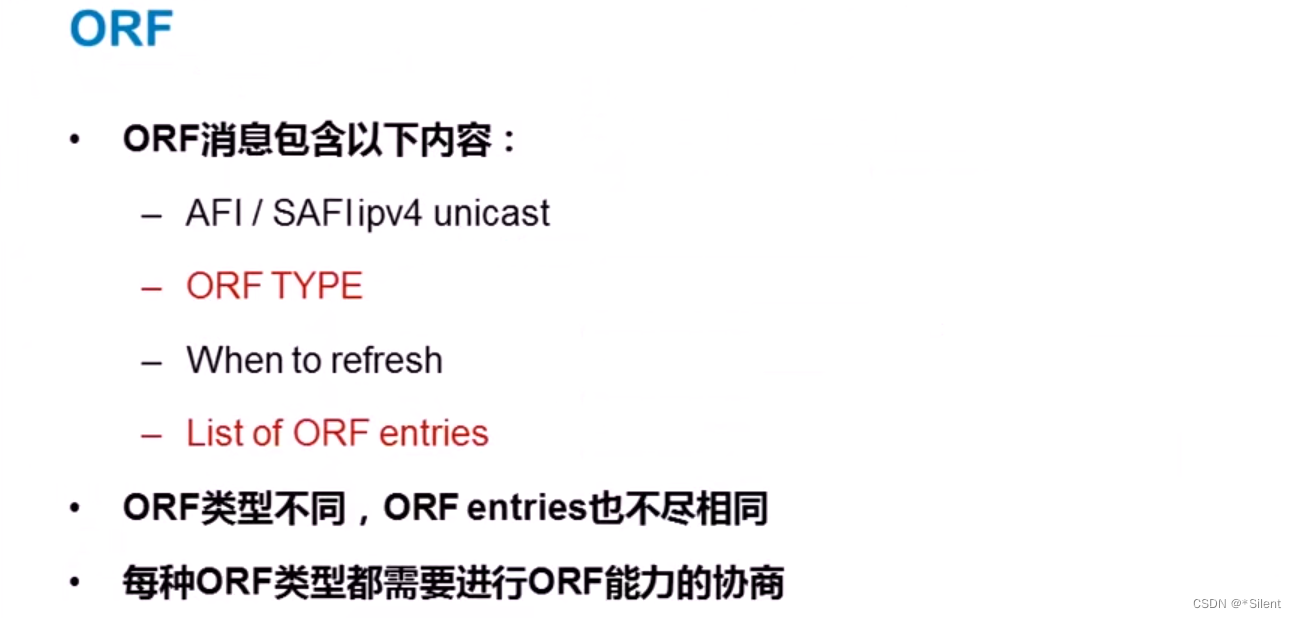

ORF（Outbound Route Filtering）

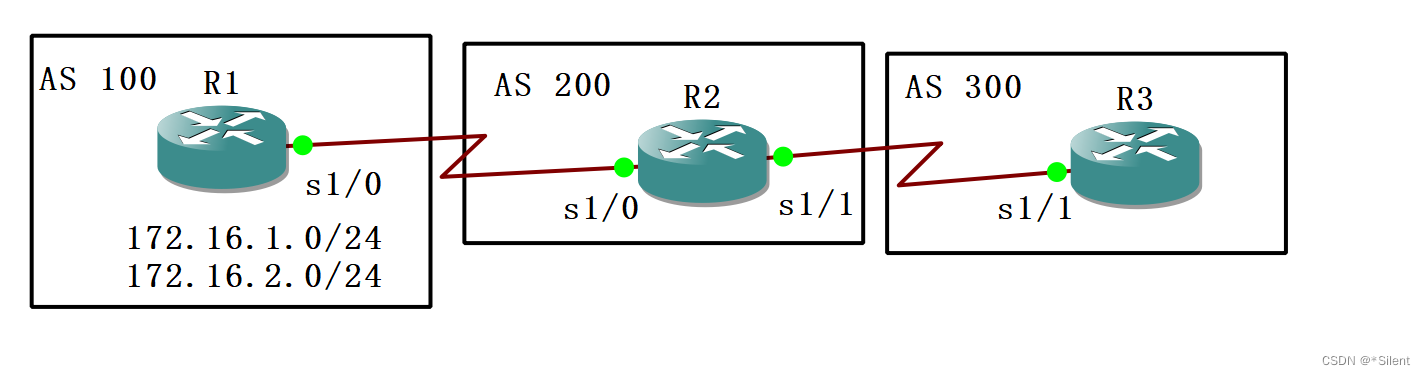

路由拆分BGP Deaggregation

实验结果


//R2上看到
   Network          Next Hop            Metric LocPrf Weight Path
*> 172.16.0.0       10.1.12.1                0             0 100 i
*> 172.16.1.0/24    10.1.12.1                              0 ?    <<<<<<<<----------
R2#sho ip bgp 172.16.1.0
BGP routing table entry for 172.16.1.0/24, version 3
Paths: (1 available, best #1, table Default-IP-Routing-Table)
Flag: 0x820
  Advertised to update-groups:
        1
  Local, (aggregated by 100 172.16.2.1), (injected path from 172.16.0.0/16)   <<<<<<------
    10.1.12.1 from 10.1.12.1 (172.16.2.1)
      Origin incomplete, localpref 100, valid, external, best
//可以看到是注入进来的

代码


R1：
!
interface Loopback0
 ip address 172.16.1.1 255.255.255.0
!
interface Loopback1
 ip address 172.16.2.1 255.255.255.0
!
interface Serial1/0
 ip address 10.1.12.1 255.255.255.0
 serial restart-delay 0
!
router bgp 100
 no synchronization
 bgp log-neighbor-changes
 network 172.16.1.0 mask 255.255.255.0
 network 172.16.2.0 mask 255.255.255.0
 aggregate-address 172.16.0.0 255.255.0.0 as-set summary-only
 neighbor 10.1.12.2 remote-as 200
 no auto-summary
!

R2：
！
interface Serial1/0
 ip address 10.1.12.2 255.255.255.0
 serial restart-delay 0
!
interface Serial1/1
 ip address 10.1.23.2 255.255.255.0
 serial restart-delay 0
!
router bgp 200
 no synchronization
 bgp log-neighbor-changes
 bgp inject-map 2 exist-map 1
 neighbor 10.1.12.1 remote-as 100
 neighbor 10.1.23.3 remote-as 300
 no auto-summary
!
ip prefix-list 1 seq 5 permit 172.16.0.0/16
!
ip prefix-list 2 seq 15 permit 10.1.12.1/32
!
ip prefix-list 3 seq 5 permit 172.16.1.0/24
!
route-map 1 permit 10
 match ip address prefix-list 1
 match ip route-source prefix-list 2
!
route-map 2 permit 10
 set ip address prefix-list 3
!

R3：
!
interface Serial1/1
 ip address 10.1.23.3 255.255.255.0
 serial restart-delay 0
!
router bgp 300
 no synchronization
 bgp log-neighbor-changes
 neighbor 10.1.23.2 remote-as 200
 no auto-summary
!

中转AS中的IBGP问题

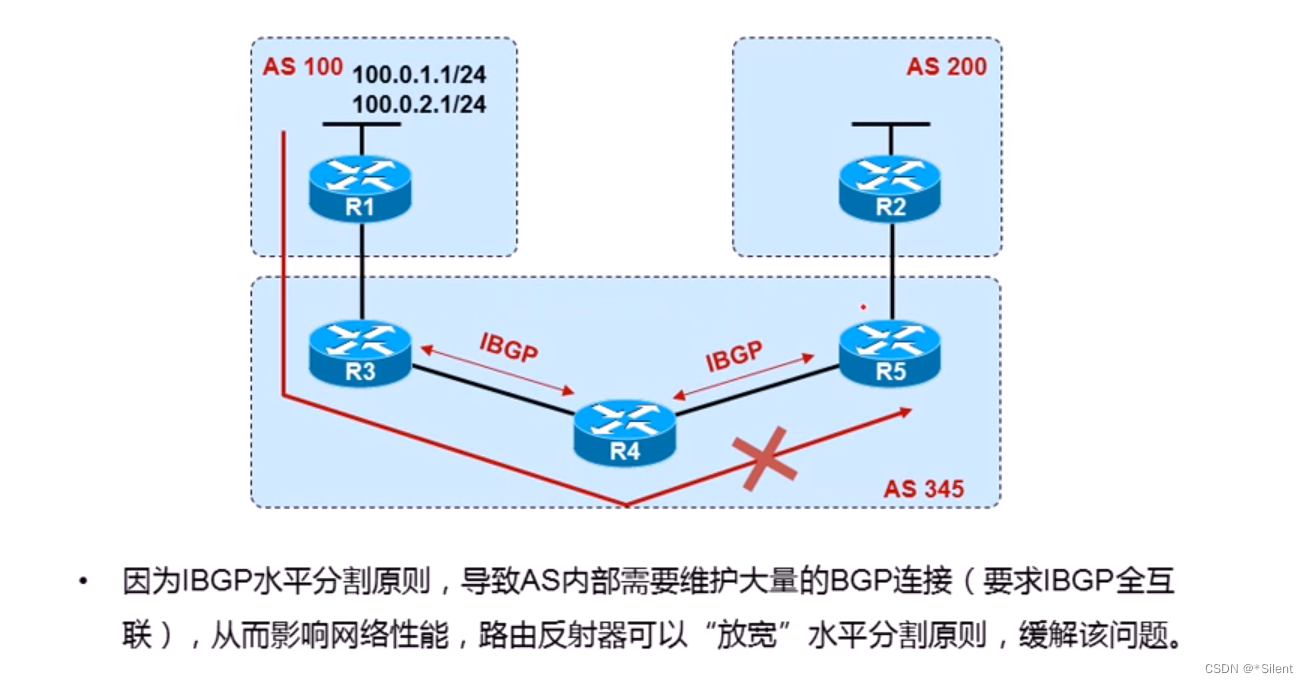

路由反射器技术背景

路由反射规则

规则示例

小结：

AS内，client发出，给client和非client；非client发出，只给client，不给非client

RR从EBGP邻居收到，发给所有领居

路由反射器环境下的防环

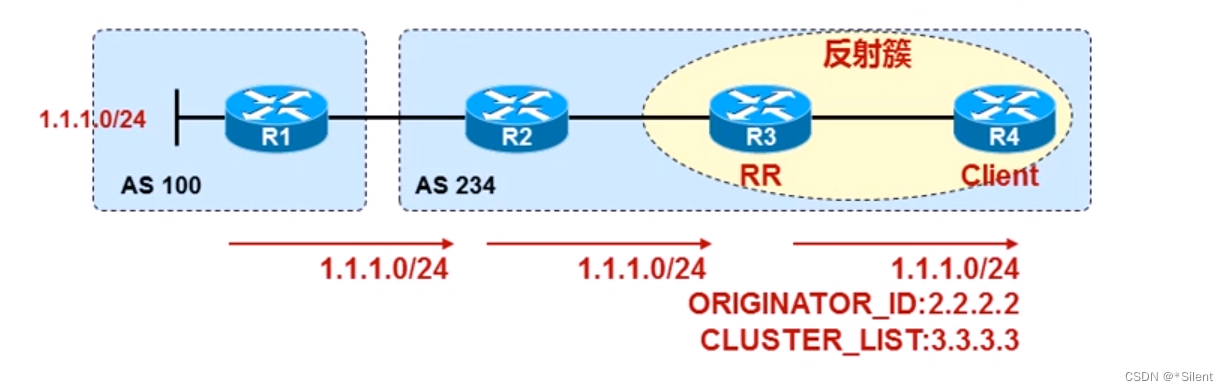

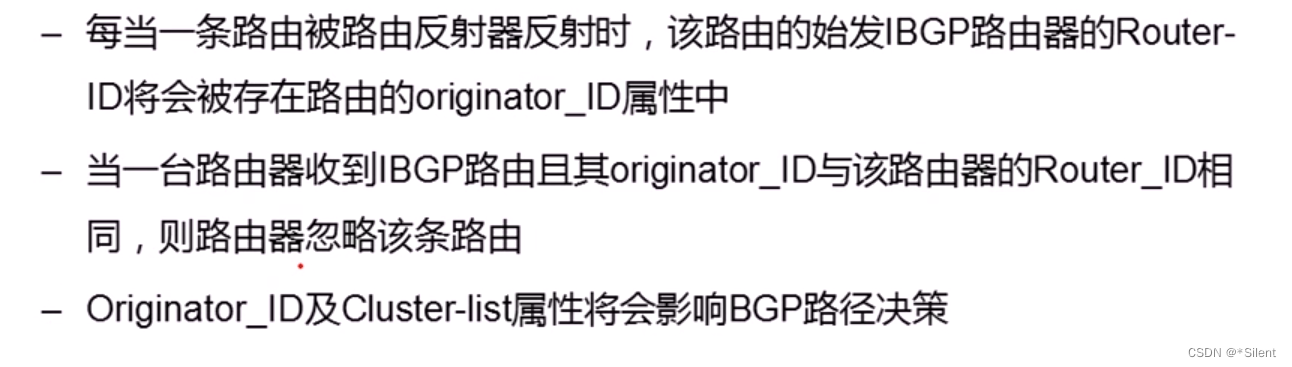

Originator_ID、Cluster_list

Originator_ID

Originator_ID的值

路由反射簇

路由反射器的冗余

拓扑图

联邦内的BGP路由路径属性

next-hop属性在成员AS间传递不变

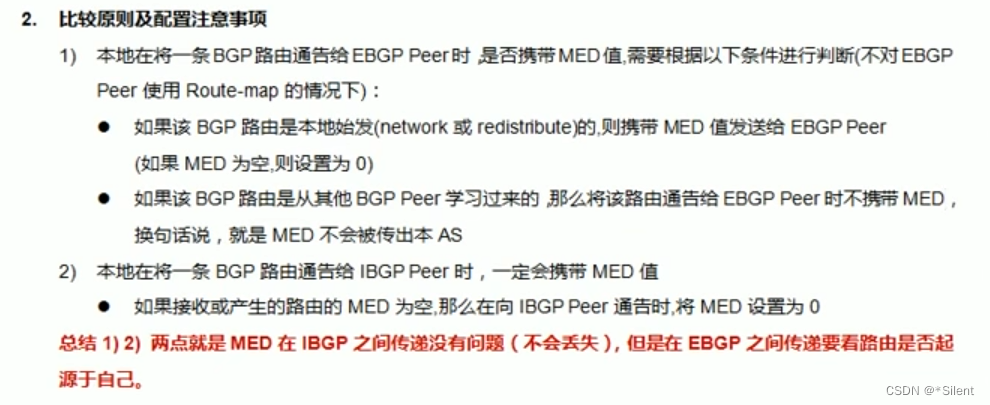

传统BGP路由属性MED传递规则

路由反射器与联邦选用方案

拓扑图


R1：
router bgp 100
 network 1.1.1.0 mask 255.255.255.0
 network 2.2.2.0 mask 255.255.255.0
 neighbor 10.1.13.3 remote-as 300        //这里的AS是联邦AS

R2：
router bgp 200
 neighbor 10.1.25.5 remote-as 300

R3：
router ospf 1
 network 3.3.3.3 0.0.0.0 area 0
 network 10.1.34.3 0.0.0.0 area 0
router bgp 64512                        //AS号为成员AS号
 bgp confederation identifier 300       //联邦AS标识
 neighbor 4.4.4.4 remote-as 64512
 neighbor 4.4.4.4 update-source Loopback0
 neighbor 4.4.4.4 next-hop-self         //L0口建领居，要注意ttl（默认为1）
 neighbor 10.1.13.1 remote-as 100

R4：
router ospf 1
 network 4.4.4.4 0.0.0.0 area 0
 network 10.1.34.4 0.0.0.0 area 0
 network 10.1.45.4 0.0.0.0 area 0
router bgp 64512
 bgp confederation identifier 300
 bgp confederation peers 64513          //指AS号（在成员AS里的EBGP路由器，指另一个成员AS的EBGP路由器）
 neighbor 3.3.3.3 remote-as 64512       //联邦AS内，成员AS指成员AS
 neighbor 3.3.3.3 update-source Loopback0
 neighbor 5.5.5.5 remote-as 64513
 neighbor 5.5.5.5 ebgp-multihop 3
 neighbor 5.5.5.5 update-source Loopback0

R5：
router ospf 1
 network 5.5.5.5 0.0.0.0 area 0
 network 10.1.45.5 0.0.0.0 area 0
router bgp 64513
 bgp confederation identifier 300
 bgp confederation peers 64512
 neighbor 4.4.4.4 remote-as 64512
 neighbor 4.4.4.4 ebgp-multihop 3
 neighbor 4.4.4.4 update-source Loopback0
 neighbor 10.1.25.2 remote-as 200

1.优选具有最大Weight值的路由

2.优选具有最大Local_Pref值的路由

3.优选起源于本地的路由

4.优选AS_PATH最短的路由

5.ORIGIN（i>e>?）

6.优选MED最小的路由

7.优选EBGP邻居的路由（相对于IBGP)

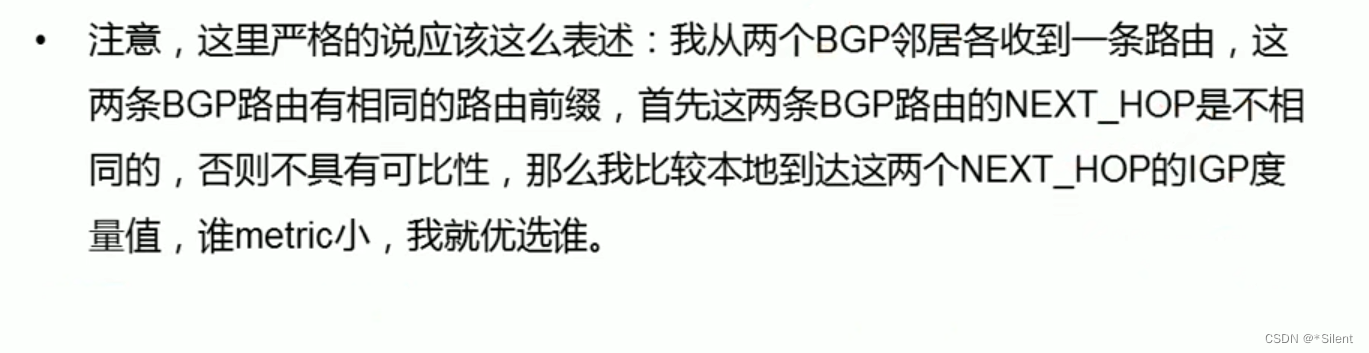

8.优选到NEXT_HOP最近的路由

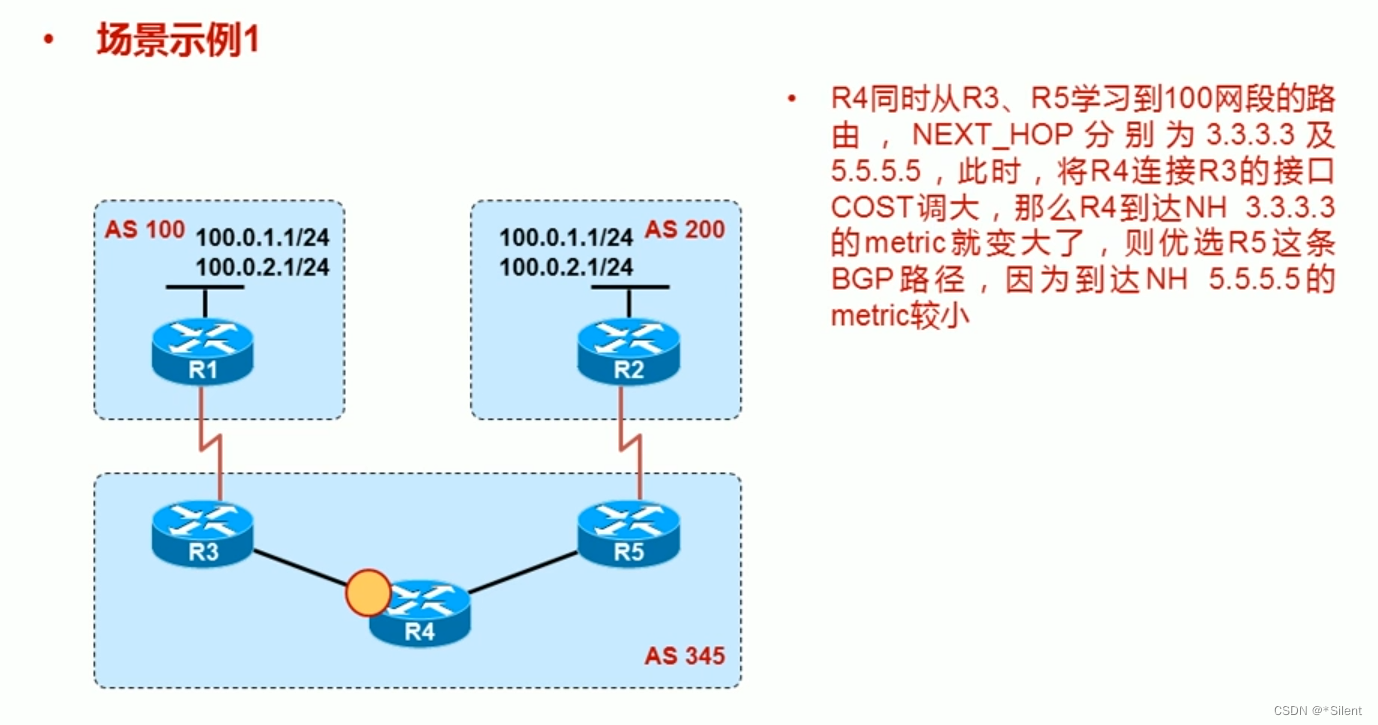

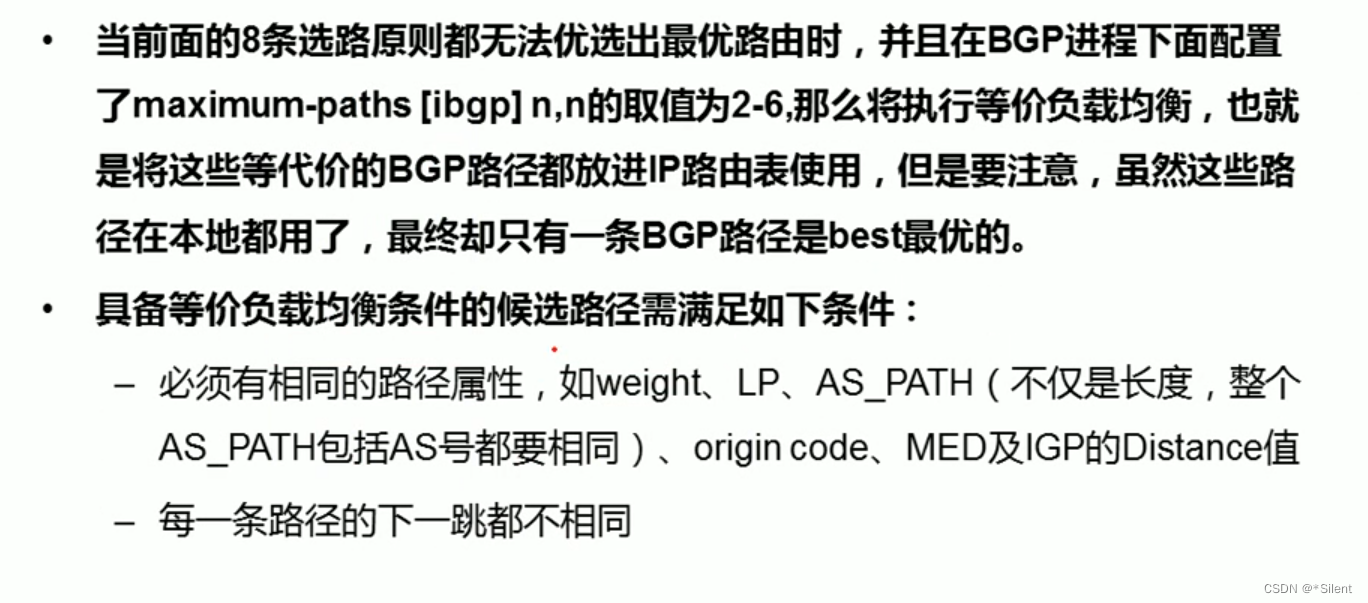

9.BGP负载均衡

10.优选最老的EBGP邻居的路由

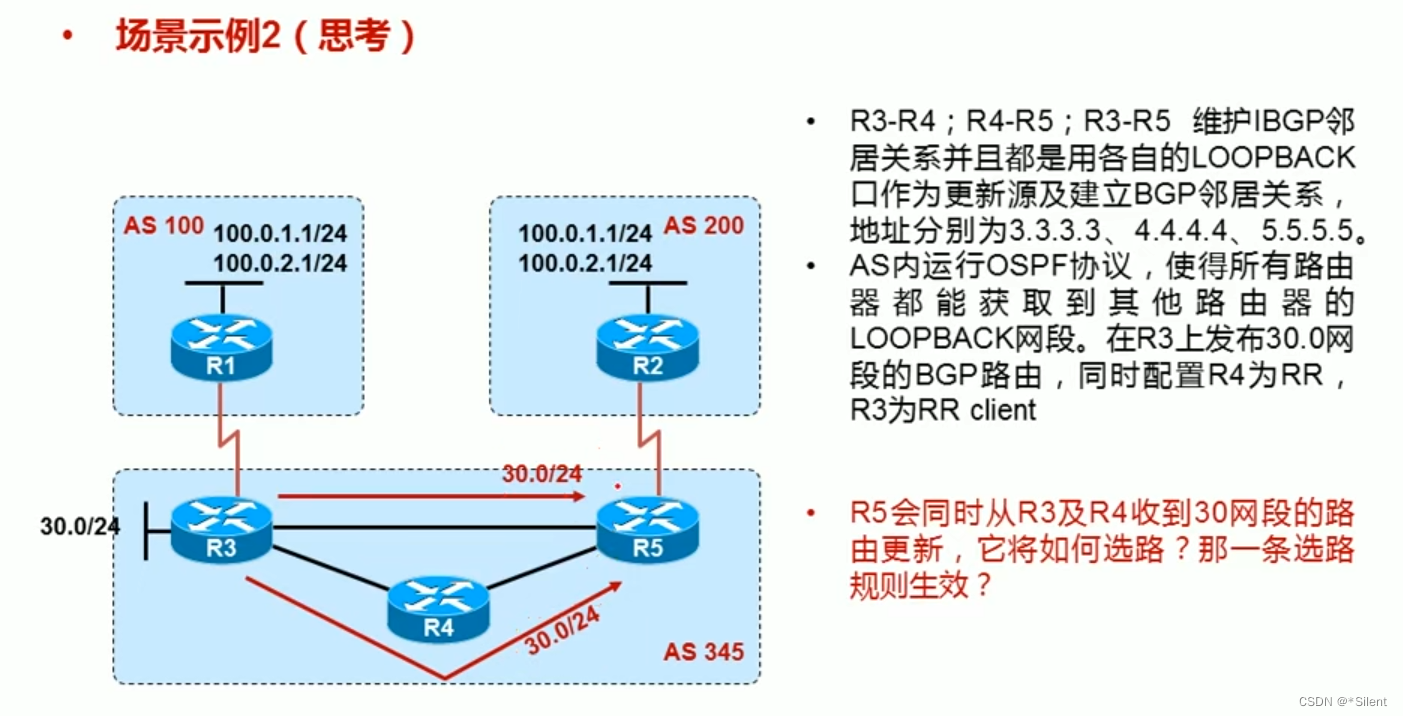

11.优选RouterlD最小的BGP邻居的路由

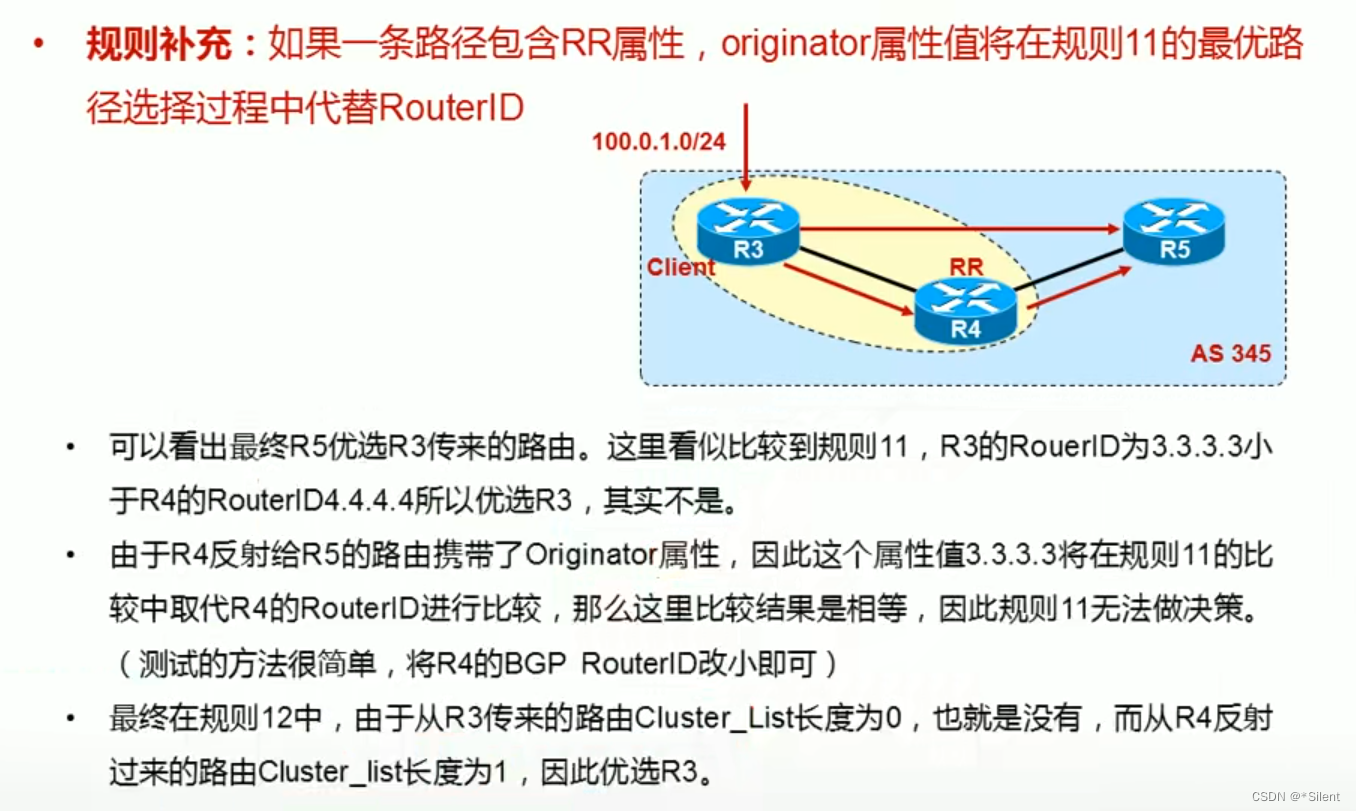

12.优选Cluster_List最短的路由

13.选择邻居IP地址最小的路由

实验环境

EBGP非等价负载均衡


R4的配置如下:
router bgp 400
 bgp router-id 4.4.4.4
 bgp dmzlink-bw
 network 44.44.44.0 mask 255.255.255.0
 neighbor 10.1.24.2 remote-as 123
 neighbor 10.1.24.2 dmzlink-bw
 neighbor 10.1.34.3 remote-as 123
 neighbor 10.1.34.3 dmzlink-bw
 maximum-paths 2

R4的BGP表项:
R4#sho ip bgp 11.11.11.0
BGP routing table entry for 11.11.11.0/24, version 2
Paths: (2 available, best #1, table Default-IP-Routing-Table)
Multipath: eBGP
  Advertised to update-groups:
        1
  123
    10.1.24.2 from 10.1.24.2 (2.2.2.2)
      Origin IGP, localpref 100, valid, external, multipath, best
      DMZ-Link Bw 1250 kbytes        <<<<<<<<<
  123
    10.1.34.3 from 10.1.34.3 (3.3.3.3)
      Origin IGP, localpref 100, valid, external, multipath
      DMZ-Link Bw 193 kbytes        <<<<<<<<<

R4的路由表:
R4#sho ip ro 11.11.11.0
Routing entry for 11.11.11.0/24
  Known via "bgp 400", distance 20, metric 0
  Tag 123, type external
  Last update from 10.1.34.3 00:13:54 ago
  Routing Descriptor Blocks:
    10.1.34.3, from 10.1.34.3, 00:13:54 ago
      Route metric is 0, traffic share count is 37    <<<<<<<<<
      AS Hops 1
      Route tag 123
  * 10.1.24.2, from 10.1.24.2, 00:13:54 ago
      Route metric is 0, traffic share count is 240    <<<<<<<<<
      AS Hops 1
      Route tag 123

IBGP非等价负载均衡


R1的配置如下:
router bgp 123
 bgp router-id 1.1.1.1

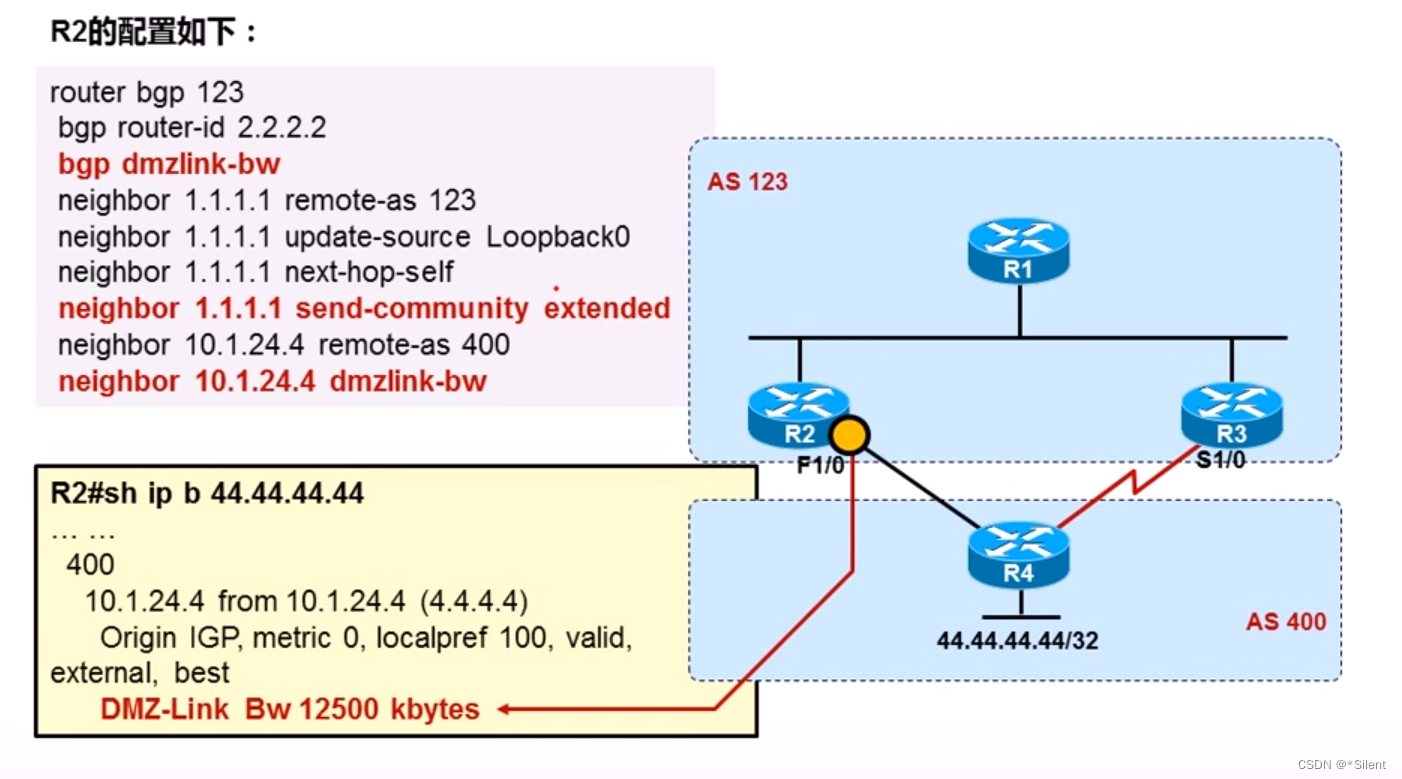

 bgp dmzlink-bw    <<<<<<<<<<<开启(使用DMZ链路带宽作为BGP多路径的权重)
 network 11.11.11.0 mask 255.255.255.0
 neighbor 2.2.2.2 remote-as 123
 neighbor 2.2.2.2 update-source Loopback0
 neighbor 3.3.3.3 remote-as 123
 neighbor 3.3.3.3 update-source Loopback0
 maximum-paths ibgp 2

R2的配置如下:
router bgp 123
 bgp router-id 2.2.2.2
 bgp dmzlink-bw    <<<<<<<<<<<开启(使用DMZ链路带宽作为BGP多路径的权重)
 neighbor 1.1.1.1 remote-as 123
 neighbor 1.1.1.1 update-source Loopback0
 neighbor 1.1.1.1 next-hop-self
 neighbor 1.1.1.1 send-community extended    <<<<<<<<<<<发送community属性的extended
 neighbor 10.1.24.4 remote-as 400
 neighbor 10.1.24.4 dmzlink-bw    <<<<<<<<<<<只能对EBGP领居使用

R3的配置如下:
router bgp 123
 bgp router-id 3.3.3.3
 bgp dmzlink-bw    <<<<<<<<<<<开启(使用DMZ链路带宽作为BGP多路径的权重)
 neighbor 1.1.1.1 remote-as 123
 neighbor 1.1.1.1 update-source Loopback0
 neighbor 1.1.1.1 next-hop-self
 neighbor 1.1.1.1 send-community extended    <<<<<<<<<<<发送community属性的extended
 neighbor 10.1.34.4 remote-as 400
 neighbor 10.1.34.4 dmzlink-bw    <<<<<<<<<<<只能对EBGP领居使用

R1的BGP表项:
R1#sho ip bgp 44.44.44.0
BGP routing table entry for 44.44.44.0/24, version 6
Paths: (2 available, best #2, table Default-IP-Routing-Table)
Multipath: iBGP
  Not advertised to any peer
  400
    3.3.3.3 (metric 11) from 3.3.3.3 (3.3.3.3)
      Origin IGP, metric 0, localpref 100, valid, internal, multipath
      DMZ-Link Bw 193 kbytes    <<<<<<<<<<<
  400
    2.2.2.2 (metric 11) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal, multipath, best
      DMZ-Link Bw 1250 kbytes    <<<<<<<<<<<

R1的路由表:
R1#sho ip ro 44.44.44.0
Routing entry for 44.44.44.0/24
  Known via "bgp 123", distance 200, metric 0
  Tag 400, type internal
  Last update from 2.2.2.2 00:13:27 ago
  Routing Descriptor Blocks:
    3.3.3.3, from 3.3.3.3, 00:13:27 ago
      Route metric is 0, traffic share count is 37    <<<<<<<<<<<
      AS Hops 1
      Route tag 400
  * 2.2.2.2, from 2.2.2.2, 00:13:27 ago
      Route metric is 0, traffic share count is 240    <<<<<<<<<<<
      AS Hops 1
      Route tag 400

注：验证的时候，ip load-sharing per-packet这条命令要打上（接口上打）

BGP Link Bandwidth

BGP Link Bandwidth的预备条件

BGP Link Bandwidth特性的限制

BGP Link Bandwidth Extended Community

Cost Community概述

Cost Community的限制

Cost Community如何影响BGP最佳路径选择

Cost Community的顺序

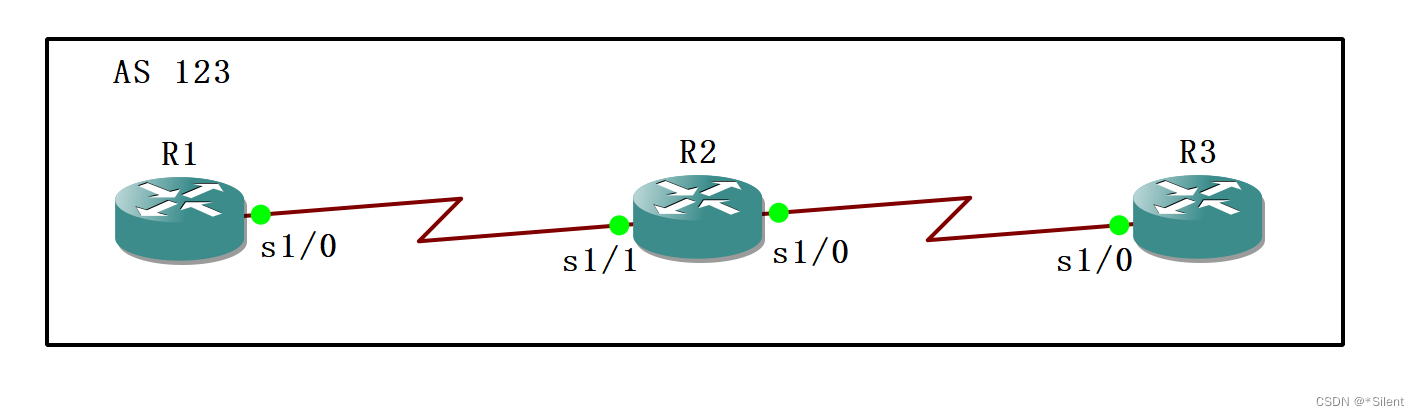

实验：cost community基础


R1：
router bgp 123
 no synchronization
 bgp log-neighbor-changes
 network 1.1.1.0 mask 255.255.255.0
 neighbor 10.1.12.2 remote-as 123
 no auto-summary

R2：
router bgp 123
 no synchronization
 bgp log-neighbor-changes
 neighbor 10.1.12.1 remote-as 123
 neighbor 10.1.23.3 remote-as 123
 no auto-summary

R3：
router bgp 123
 no synchronization
 bgp log-neighbor-changes
 network 1.1.1.0 mask 255.255.255.0
 neighbor 10.1.23.2 remote-as 123
 no auto-summary


R2BGP表
   Network          Next Hop            Metric LocPrf Weight Path
* i1.1.1.0/24       10.1.23.3                0    100      0 i
*>i                 10.1.12.1                0    100      0 i
//现在用cost community实现优选从10.1.23.3来的
router bgp 123
 neighbor 10.1.12.1 route-map 1 in
 neighbor 10.1.23.3 route-map 2 in
route-map 1 permit 10
 set extcommunity cost igp 1 20
route-map 2 permit 10
 set extcommunity cost igp 1 10
--------------------------------------------------------
   Network          Next Hop            Metric LocPrf Weight Path
*>i1.1.1.0/24       10.1.23.3                0    100      0 i
* i                 10.1.12.1                0    100      0 i
R2#sho ip bgp 1.1.1.0
BGP routing table entry for 1.1.1.0/24, version 4
Paths: (2 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local
    10.1.23.3 from 10.1.23.3 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal, best
      Extended Community: Cost:igp:1:10
  Local
    10.1.12.1 from 10.1.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal
      Extended Community: Cost:igp:1:20

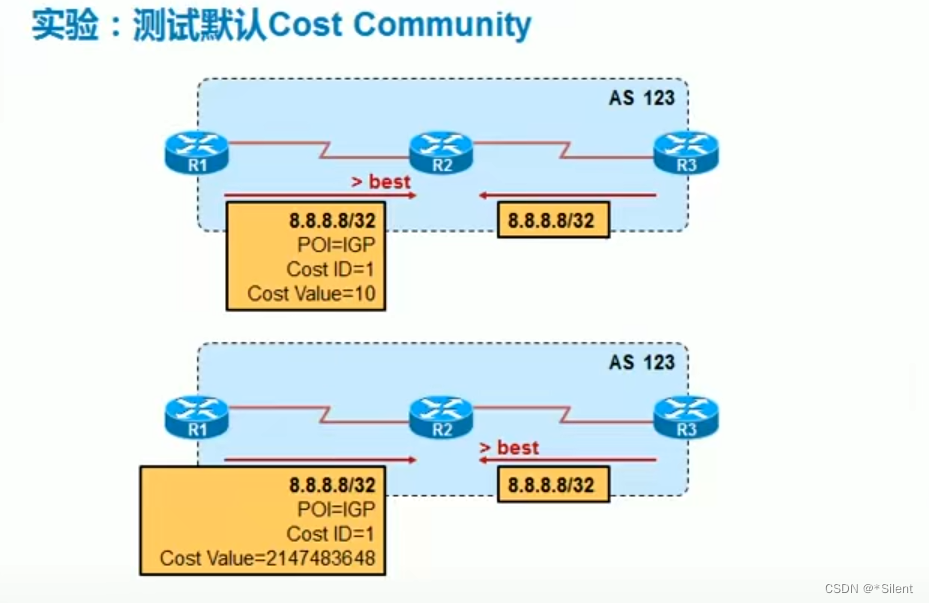

实验∶测试默认Cost Community


R2：
router bgp 123
 neighbor 10.1.12.1 route-map 1 in
route-map 1 permit 10
 set extcommunity cost igp 1 2147483647
--------------------------------------------------------------------
   Network          Next Hop            Metric LocPrf Weight Path
*>i1.1.1.0/24       10.1.12.1                0    100      0 i
* i                 10.1.23.3                0    100      0 i
--------------------------------------------------------------------
     1.0.0.0/24 is subnetted, 1 subnets
B       1.1.1.0 [200/0] via 10.1.12.1, 00:01:52
//这里是routerid最小的生效
--------------------------------------------------------------------
--------------------------------------------------------------------
R2(config-router)#maximum-paths ibgp 2
     1.0.0.0/24 is subnetted, 1 subnets
B       1.1.1.0 [200/0] via 10.1.23.3, 00:00:13
                [200/0] via 10.1.12.1, 00:01:26
//可以看到负载均衡，此时说明poi没生效

实验:Cost Value和Cost ID的PK


R2：
router bgp 123
 neighbor 10.1.12.1 route-map 1 in
 neighbor 10.1.23.3 route-map 2 in
route-map 1 permit 10
 set extcommunity cost igp 1 2147483648
route-map 2 permit 10
 set extcommunity cost igp 2 10

   Network          Next Hop            Metric LocPrf Weight Path
* i1.1.1.0/24       10.1.12.1                0    100      0 i
*>i                 10.1.23.3                0    100      0 i

实验∶测试pre-bestpath的POI


R1：
router bgp 123
 neighbor 10.1.12.2 send-community extended
 neighbor 10.1.12.2 route-map 1 out
route-map 1 permit 10
 set extcommunity cost pre-bestpath 1 20

R3:
router bgp 123
 neighbor 10.1.23.2 send-community extended
 neighbor 10.1.23.2 route-map 1 out
route-map 1 permit 10
 set extcommunity cost pre-bestpath 1 10

R2:
   Network          Next Hop            Metric LocPrf Weight Path
*>i1.1.1.0/24       10.1.23.3                0    100      0 i
* i                 10.1.12.1                0    100      0 i

R2#sho ip bg 1.1.1.0
BGP routing table entry for 1.1.1.0/24, version 2
Paths: (2 available, best #1, table Default-IP-Routing-Table)
Flag: 0x820
  Not advertised to any peer
  Local
    10.1.23.3 from 10.1.23.3 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal, best
      Extended Community: Cost:pre-bestpath:1:10
  Local
    10.1.12.1 from 10.1.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal
      Extended Community: Cost:pre-bestpath:1:20

实验:cost community在联邦eBGP邻居之间的传递


R1：
router bgp 64551
 bgp confederation identifier 123
 bgp confederation peers 64552
 network 1.1.1.0 mask 255.255.255.0
 neighbor 10.1.12.2 remote-as 64552
 neighbor 10.1.12.2 send-community extended
 neighbor 10.1.12.2 route-map 1 out
route-map 1 permit 10
 set extcommunity cost pre-bestpath 1 20

R2：
router bgp 64552
 no synchronization
 bgp log-neighbor-changes
 bgp confederation identifier 123
 bgp confederation peers 64551 64553
 neighbor 10.1.12.1 remote-as 64551
 neighbor 10.1.23.3 remote-as 64553

R3：
router bgp 64553
 bgp confederation identifier 123
 bgp confederation peers 64552
 network 1.1.1.0 mask 255.255.255.0
 neighbor 10.1.23.2 remote-as 64552
 neighbor 10.1.23.2 send-community extended
 neighbor 10.1.23.2 route-map 1 out
route-map 1 permit 10
 set extcommunity cost pre-bestpath 1 10


R2：
   Network          Next Hop            Metric LocPrf Weight Path
*  1.1.1.0/24       10.1.12.1                0    100      0 (64551) i
*>                  10.1.23.3                0    100      0 (64553) i

R2#sho ip bg 1.1.1.0
BGP routing table entry for 1.1.1.0/24, version 4
Paths: (2 available, best #2, table Default-IP-Routing-Table)
Flag: 0x820
  Advertised to update-groups:
        1
  (64551)
    10.1.12.1 from 10.1.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, confed-external
      Extended Community: Cost:pre-bestpath:1:20
  (64553)
    10.1.23.3 from 10.1.23.3 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, confed-external, best
      Extended Community: Cost:pre-bestpath:1:10

//这里取消pre-bestpath用负载均衡，负载均衡没有效果。

私有AS

如何移除AS_PATH中的私有AS

neighbor remove-private-as命令注解

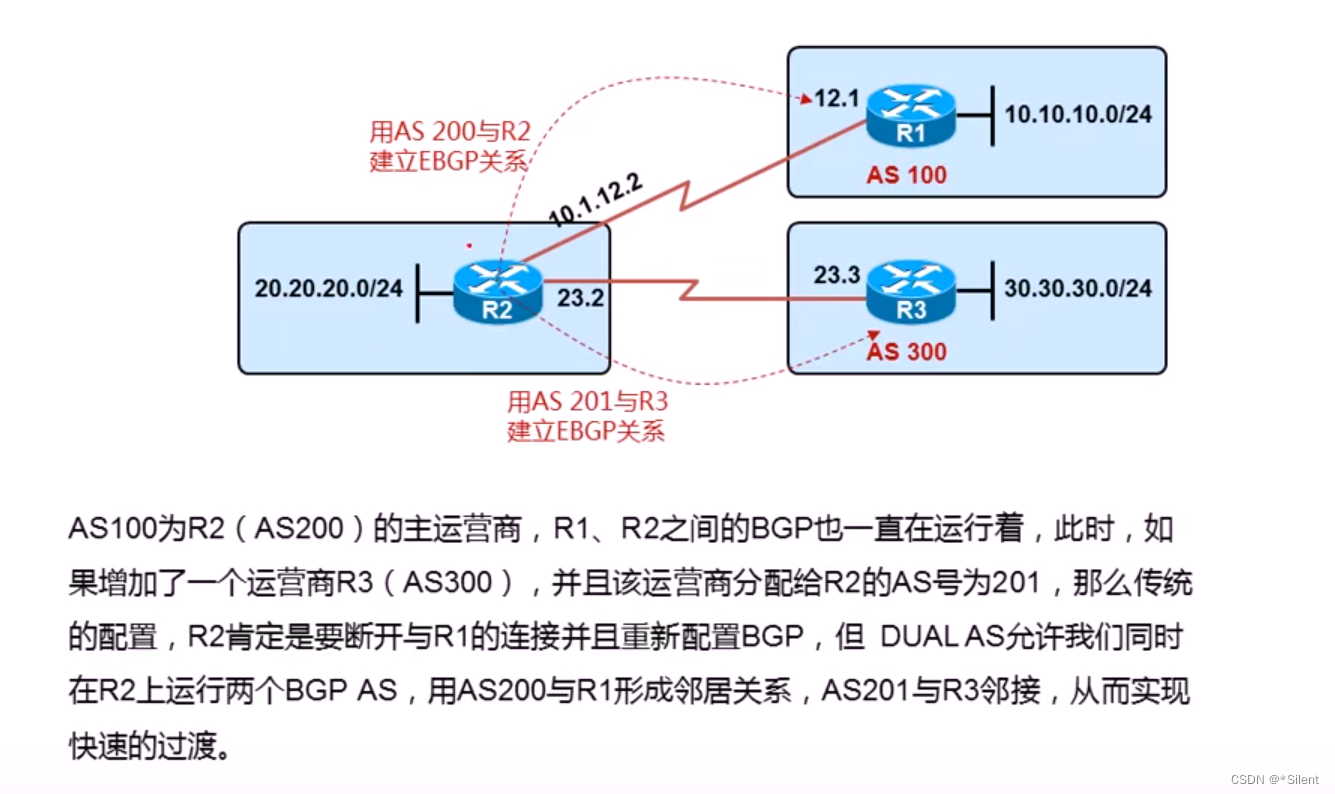

DUAL AS的实现

DUAL AS命令详解

Dual AS配置示例1

Dual AS配置示例2

Dual AS配置示例3

Dual AS配置示例4

BGP PA配置步骤

相关阅读:
Python:实现随机正态分布快速排序算法(附完整源码)
LeetCode刷题day24||回溯算法理论基础&&77. 组合--回溯
 STC8H开发(十五): GPIO驱动Ci24R1无线模块
 前端环境本机可切换node多版本问题源头是node使用的高版本
 城市易涝点怎么安装万宾科技内涝积水监测仪？
视频加密的误解
 铁道交通运输运营3D模拟仿真实操提供一个沉浸、高效且环保的情境
 MySQL高可用和主从同步
 浅析三维模型重建的地面控制点精度常见的几个问题及解决方法
 openwrt 时区设置无效问题
原文地址：https://blog.csdn.net/m0_74204829/article/details/133521756

BGP(Border Gateway Protocol)

BGP报文类型

BGP状态机

BGP邻居

BGP同步规则

Transit AS中的IBGP路由传递

IBGP水平分割原则

路由通告规则

表

·BGP表:包含了从邻居学习所有路由，以及到达目的网段的多个路径和属性 ·路由表∶列出了到达目的网段的最佳路径，EBGP路由AD为20，IBGP路由AD为200

计时器

CISCO默认180s ( 3倍KEEPLIVE timer )，该计时器包含在open报文中 必须收到一个KEEPLIVE 或更新消息前所允许经过的最大时间。如果两端Holdtime不一致,双方接受较小的的时间

配置命令

维护BGP

BGP表

路径属性

WEIGHT

LOCAL PREFERENCE

AS-path

Origin

MED

NEXT_HOP

NEXT_HOP on shared Media

COMMUNITY

Atomic_Aggregate及Aggregator

自动汇总

手工汇总

原子字符

乘法字符

范围字符

使用正则表达式匹配AS_PATH示例

使用ip as-path access-list匹配路由

BGP Communities

BGP Filters

Prefix-list

distribute-list

route-map

advertise-map

ORF（Outbound Route Filtering）

路由拆分BGP Deaggregation

中转AS中的IBGP问题

路由反射器技术背景

路由反射规则

路由反射器环境下的防环

Originator_ID、Cluster_list

路由反射簇

路由反射器的冗余

拓扑图

联邦内的BGP路由路径属性

传统BGP路由属性MED传递规则

路由反射器与联邦选用方案

拓扑图

1.优选具有最大Weight值的路由

2.优选具有最大Local_Pref值的路由

3.优选起源于本地的路由

4.优选AS_PATH最短的路由

5.ORIGIN（i>e>?）

6.优选MED最小的路由

7.优选EBGP邻居的路由（相对于IBGP)

8.优选到NEXT_HOP最近的路由

9.BGP负载均衡

10.优选最老的EBGP邻居的路由

11.优选RouterlD最小的BGP邻居的路由

12.优选Cluster_List最短的路由

13.选择邻居IP地址最小的路由

实验环境

EBGP非等价负载均衡

IBGP非等价负载均衡

BGP Link Bandwidth

BGP Link Bandwidth的预备条件

BGP Link Bandwidth特性的限制

BGP Link Bandwidth Extended Community

Cost Community概述

Cost Community的限制

Cost Community如何影响BGP最佳路径选择

Cost Community的顺序

实验：cost community基础

实验∶测试默认Cost Community

实验:Cost Value和Cost ID的PK

实验∶测试pre-bestpath的POI

·BGP表:包含了从邻居学习所有路由，以及到达目的网段的多个路径和属性
·路由表∶列出了到达目的网段的最佳路径，EBGP路由AD为20，IBGP路由AD为200

CISCO默认180s ( 3倍KEEPLIVE timer )，该计时器包含在open报文中
必须收到一个KEEPLIVE 或更新消息前所允许经过的最大时间。如果两端Holdtime不一致,双方接受较小的的时间
