• USART串口协议

    通信接口

    •通信的目的：将一个设备的数据传送到另一个设备，扩展硬件系统
    • 通信协议：制定通信的规则，通信双方按照协议规则进行数据收发



     全双工：指通信双方能够同时进行双向通信，一般来说，全双工的通信都有两根通信线，发送线路和接收线路互不影响；

    半双工：数据传输指数据可以在一个信号载体的两个方向上传输，但是不能同时传输；

    单工：指数据只能从一个设备到另一个设备，不可以反着来；

    时钟的作用：如果输出了一段高电平的波形，就是依靠时钟来判断波形是两个高电平信号还是一个高电平信号，即告诉接收方什么时候需要采集数据，I2C和SPI都有单独的时钟线，接收方可以在时钟信号的指引下进行采样，其他的没有时钟线，所以需要双方约定一个采样频率，为异步通信；

    电平：单端：引脚的高低电平都是对GND的电压差，所以单端信号通信的双方都必须要共地，即把GND接在一起；差分：靠两个差分引脚的电压差来传输信号的，在通信时可以不需要GND，差分信号可以极大地提高抗干扰特性，所以差分信号的传输速度和距离都会非常高。

    设备特性：多设备：可以在总线上挂载多个设备，还需要寻址的操作 ；点对点：两个设备直接传输数据；

    串口

    • 串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信
    • 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力



     硬件电路

    • 简单双向串口通信有两根通信线（发送端 TX 和接收端 RX ）
    • TX 与 RX 要交叉连接
    • 当只需单向的数据传输时，可以只接一根通信线
    • 当电平标准不一致时，需要加电平转换芯片



     电平标准

    • 电平标准是数据 1 和数据 0 的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：
    • TTL 电平： +3.3V 或 +5V 表示 1 ， 0V 表示 0
    • RS232 电平： -3~-15V 表示 1 ， +3~+15V 表示 0
    • RS485 电平：两线压差 +2~+6V 表示 1 ， -2~-6V 表示 0 （差分信号）

     串口参数及时序

    • 波特率：串口通信的速率（决定了每隔几秒发送一位数据）
    • 起始位：标志一个数据帧的开始，固定为低电平（产生下降沿，表示开始）
    • 数据位：数据帧的有效载荷， 1 为高电平， 0 为低电平，低位先行
    （即先发送数据的低位，由低位到高位输出）
    • 校验位：用于数据验证，根据数据位计算得来（奇校验和偶校验，效果不如CRC校验）
    • 停止位：用于数据帧间隔，固定为高电平（产生上升沿，表示结束，方便下一次的下降沿开始）



     USART简介

    • USART （ Universal Synchronous/Asynchronous Receiver/Transmitter ）通用同步 / 异步收发器
    • USART 是 STM32 内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从 TX 引脚发送出去，也可自动接收 RX 引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里
    • 自带波特率发生器，最高达 4.5Mbits/s
    • 可配置数据位长度（ 8/9 ）、停止位长度（ 0.5/1/1.5/2 ）
    • 可选校验位（无校验 / 奇校验 / 偶校验）
    • 支持同步模式、硬件流控制、 DMA 、智能卡、 IrDA 、 LIN
    •
    • STM32F103C8T6 USART 资源： USART1 、 USART2 、 USART3

    USART框图

    引脚处只需要注意TX（发送）和RX（接收）引脚即可

     发送数据寄存器和接收数据寄存器共用一个地址DR的，TDR是只写的，RDR是只读的，当我们想要写入DR时，写入的是TDR，读出DR时，读出的是RDR。

    发送移位寄存器工作方式：当我们给TDR写入一个数据时，此时硬件检测到写入数据了，就会检查当前移位寄存器是否有数据正在移位，如果没有，那么我们输入的数据就会立刻全部移动到发送移位寄存器中，准备发送，在数据从TDR移动到移位寄存器时，会置一个标志位TXE，发送寄存器空，我们就可以检查这个标志位，如果置1了，我们就可以给TDR写入下一个数据了。然后发送移位寄存器就会在发生器控制的驱动下，向右一位一位地把数据输出到TX引脚（低位先行），当移位完成后，新的数据就会再次自动地从TDR转移到发送移位寄存器中来；如果移位寄存器中的数据还未移位完成，那么TDR就会进行等待，一旦移位完成就会立马把数据转移过来。（双重缓存）

     接收移位寄存器同理。置的标志位位RXNE

    SCLK：作用1可以兼容别的协议，作用2可以做自适应波特率

    硬件数据流控制：用得少，不解释

    唤醒单元：可以用来实现多设备通信的功能

    波特率发生器部分：实际上就是分频器，USART1挂载在APB2，所以就是PCLK2的时钟，一般是72M，其他的USART都挂载在APB1，所以是PCLK1的时钟，一般是36M，之后这个时钟进行一个分频，除一个USARTDIV的分频系数，之后分频完之后再除个16，的带发送器时钟和接收器时钟，通向控制部分。如果TE为1，则发送部分的波特率有效，RE为1，则接收部分的波特率有效。

    USART基本结构

    数据帧

    字长设置

    停止位

    起始位侦测（排除噪声）（P26-25:36）

    数据采样

    波特率发生器

    • 发送器和接收器的波特率由波特率寄存器 BRR 里的 DIV 确定
    • 计算公式：波特率 = f PCLK2/1 / (16 * DIV)



     DIV分为整数部分和小数部分，可以实现更细腻的分频

    代码实操

    串口发送

    根据引脚定义，我们计划使用USART1的TX和RX引脚，所以要接到PA9和PA10上，注意接收脚和发送脚要交替相接；

    介绍相关函数

    老朋友

    1. void USART_DeInit(USART_TypeDef* USARTx);
    2. void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct);
    3. void USART_StructInit(USART_InitTypeDef* USART_InitStruct);
    4. void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState);
    5. void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState);

     配置同步时钟输出（时钟是否需要输出，时钟的极性相位等）

    1. void USART_ClockInit(USART_TypeDef* USARTx, USART_ClockInitTypeDef* USART_ClockInitStruct);
    2. void USART_ClockStructInit(USART_ClockInitTypeDef* USART_ClockInitStruct);

     开启USART到DMA的触发通道

    void USART_DMACmd(USART_TypeDef* USARTx, uint16_t USART_DMAReq, FunctionalState NewState);

     发送数据和接收数据（即写DR寄存器和读DR寄存器）

    1. void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);
    2. uint16_t USART_ReceiveData(USART_TypeDef* USARTx);

     四个标志位函数（完成和中断）

    1. FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);
    2. void USART_ClearFlag(USART_TypeDef* USARTx, uint16_t USART_FLAG);
    3. ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT);
    4. void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT);

    按照下图流程编写初始化函数

    1、开启时钟，把需要用到的USART和GPIO的时钟打开

    1. 	//开启时钟
    2. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    3. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    2、GPIO初始化，把TX配置成复用输出，RT配置成输入

    1. 	//GPIO
    2. 	GPIO_InitTypeDef GPIO_InitStructure;
    3. 	//TX是USART外设控制的输出脚，使用复用推挽输出
    4. 	//RX是USART外设数据输入表，使用输入模式
    5. 	//因为串口波形空闲状态时高电平，所以一般使用浮空输入或者上拉输入
    6. 	//此代码只需要发送
    7. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    8. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    9. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    10. 	GPIO_Init(GPIOA, &GPIO_InitStructure);

    3、配置USART

    1. 	//USART
    2. 	USART_InitTypeDef USART_InitStructure;
    3. 	//波特率(直接写我们需要的波特率即可，函数可以帮我们算好相对应的分频系数
    4. 	USART_InitStructure.USART_BaudRate = 9600;
    5. 	//硬件流控制(只使用RTX或者CTX、或者不用、或者都用)
    6. 	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    7. 	//USART模式(TX或者RX，当两者都想用时就可以使用|符号，类似GPIO选择两个引脚)
    8. 	USART_InitStructure.USART_Mode = USART_Mode_Tx;
    9. 	//校验(Odd奇校验，Even偶校验，No无)
    10. 	USART_InitStructure.USART_Parity = USART_Parity_No;
    11. 	//停止位
    12. 	USART_InitStructure.USART_StopBits = USART_StopBits_1;
    13. 	//字长
    14. 	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    15. 	USART_Init(USART1, &USART_InitStructure);

    4、开启开关（如果需要接收信息，还需要配置中，这样就需要再加上ITConfig和NVIC的代码）

    1.
    2. 	USART_Cmd(USART1, ENABLE);

    5、创建一个发送数据的函数

    1. void Serial_SendByte(uint8_t Byte)
    2. {
    3. 	USART_SendData(USART1, Byte);
    4. 	//判断TDR的数据是否转移到移位寄存器
    5. 	//第二个参数：传输数据寄存器TDR空标志
    6. 	//在数据手册25.6.1中对TXE描述为再次对DR进行写操作时,即再次调用SendData函数时
    7. 	//标志位会自动置0，所以我们不用手动清零了
    8. 	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    9.
    10. }

    再在主函数中调用试一下

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	Serial_SendByte(0x41);
    14. 	while(1)
    15. 	{
    16.
    17. 	}
    18. }

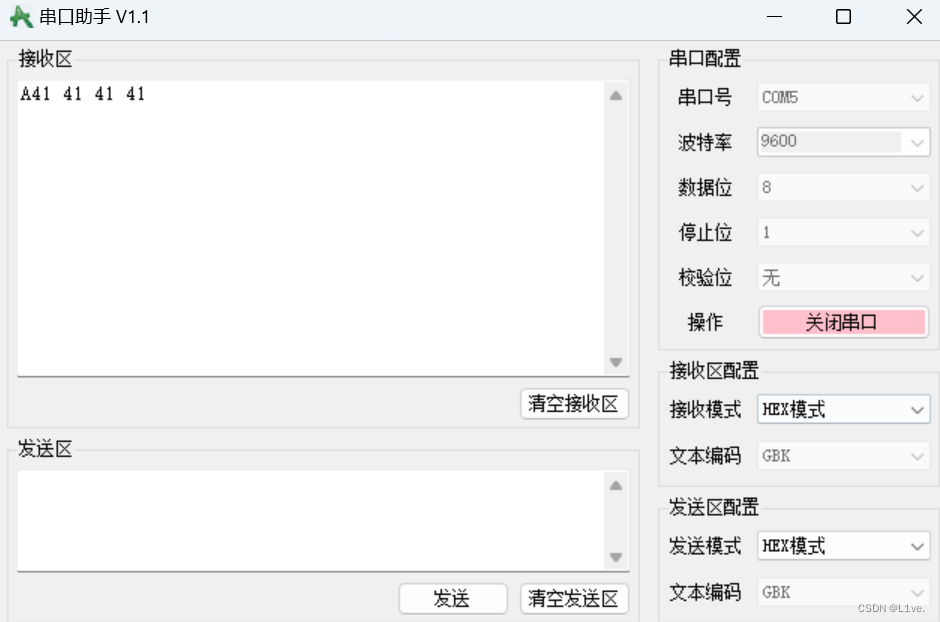

    得到

    数据模式

    • HEX 模式 / 十六进制模式 / 二进制模式：以原始数据的形式显示
    • 文本模式 / 字符模式：以原始数据编码后的形式显示

     当然我们仅有一个串口输出一个字节的数据是远远不够的，我们还可以封装其他用处的函数，例如发送一个数组，发送一个字符串，发送一个数字

    发送一个数组

    1. void Serial_SendArray(uint16_t *Array, uint8_t Size)
    2. {
    3. 	uint8_t i;
    4. 	for (i = 0; i < Size; i ++)
    5. 	{
    6. 		Serial_SendByte(Array[i]);
    7. 	}
    8. }

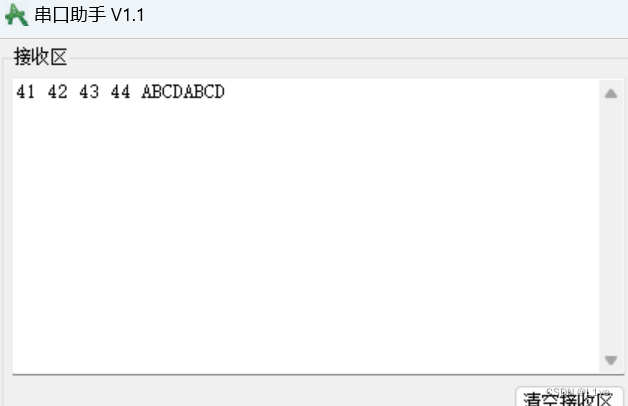

     这里调用了之前所定义的发送字节函数

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	uint16_t Array1[] = {0x41, 0x42, 0x43, 0x44};
    14. 	Serial_SendArray(Array1, 4);
    15. 	while(1)
    16. 	{
    17.
    18. 	}
    19. }

     发送字符串

    1. void Serial_SendString(char *String)
    2. {
    3. 	uint8_t i;
    4. 	//每个字符串都是以'\0'结尾的
    5. 	//且字符串的长度总比其看起来多一个字节'\0'
    6. 	for (i = 0; String[i] != '\0'; i ++)
    7. 	{
    8. 		Serial_SendByte(String[i]);
    9. 	}
    10. }
    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	Serial_SendString("Hello World!\r\n");
    14. 	while(1)
    15. 	{
    16.
    17. 	}
    18. }

    发送数字（无符号）

    没想象中这么简单

    1. uint32_t Serial_PowNum(uint16_t Num, uint8_t m)
    2. {
    3. 	uint32_t Result = 1;
    4. 	while(m--)
    5. 	{
    6. 		Result *= Num;
    7. 	}
    8. 	return Result;
    9. }
    10.
    11. void Serial_SendNum(uint32_t Num, uint8_t Length)
    12. {
    13. 	uint8_t i;
    14. 	for (i = 0; i < Length; i ++)
    15. 	{
    16. 		//这里是以字符的形式输出的
    17. 		//所以要加上'0'的一个偏移
    18. 		Serial_SendByte(Num / Serial_PowNum(10, Length - i - 1) % 10 + '0');
    19. 	}
    20. }
    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	Serial_SendNum(1234, 4);
    14. 	while(1)
    15. 	{
    16.
    17. 	}
    18. }

    这些函数的原理与OLED中的相关代码类似

    移植c中的printf函数

    首先需要先打开MicroLIB（keil为嵌入式平台优化的一个精简库）

      如此写（在串口的.c文件中）

    1. #include
    2. //重定向printf
    3. int fputc(int ch, FILE *f)
    4. {
    5. 	Serial_SendByte(ch);
    6. 	return ch;
    7. }

    为什么重定向fputc就可以移植printf函数为我们所用呢？这是因为printf函数是以fputc为底层，调用printf打印的过程就是不断的调用fputc这个函数来实现的，只要重定向了fputc就可以修改printf函数，与我们封装串口打印数组字符串类似，是以Serial_SendByte为底层的。

    我们只需再在头文件中声明即可

    1. #ifndef __SERIAL_H__
    2. #define __SERIAL_H__
    3.
    4. #include
    5.
    6. void Serial_Init(void);
    7. void Serial_SendByte(uint8_t Byte);
    8. void Serial_SendArray(uint16_t *Array, uint8_t Size);
    9. void Serial_SendString(char *String);
    10. void Serial_SendNum(uint32_t Num, uint8_t Length);
    11.
    12. #endif

    在主函数中调用

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	printf("Num=%d\r\n", 666);
    14. 	while(1)
    15. 	{
    16.
    17. 	}
    18. }

    但是这样移植的话只能在串口1中使用，串口2就没法使用了，如何移植可以让多个串口使用移植的printf函数呢？

    改善的方法1

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12. 	char String[100];
    13. 	//sprintf可以指定打印位置
    14. 	//这里是通过把内容打印到String中，然后再通过串口字符串输出来输出内容
    15. 	sprintf(String, "Num=%d\r\n", 666);
    16. 	Serial_SendString(String);
    17.
    18. 	while(1)
    19. 	{
    20.
    21. 	}
    22. }

    改善的方法2

    因为方法1需要每次定义一个字符串，且这个字符串参数是不可变的

    我们可以通过定义可变参数或者封装函数来改善移植printf函数的方法

    知识盲区.....

    1. #include
    2. void Serial_Printf(char *format, ...)
    3. {
    4. 	char String[100];
    5. 	va_list arg;
    6. 	va_start(arg, format);
    7. 	vsprintf(String, format, arg);
    8. 	va_end(arg);
    9. 	Serial_SendString(String);
    10. }
    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6. int main(void)
    7. {
    8. 	OLED_Init();
    9.
    10. 	Serial_Init();
    11. 	Serial_Printf("\r\nNum4=%d", 444);
    12. 	Serial_Printf("\r\n");
    13.
    14. 	while (1)
    15. 	{
    16.
    17. 	}
    18. }

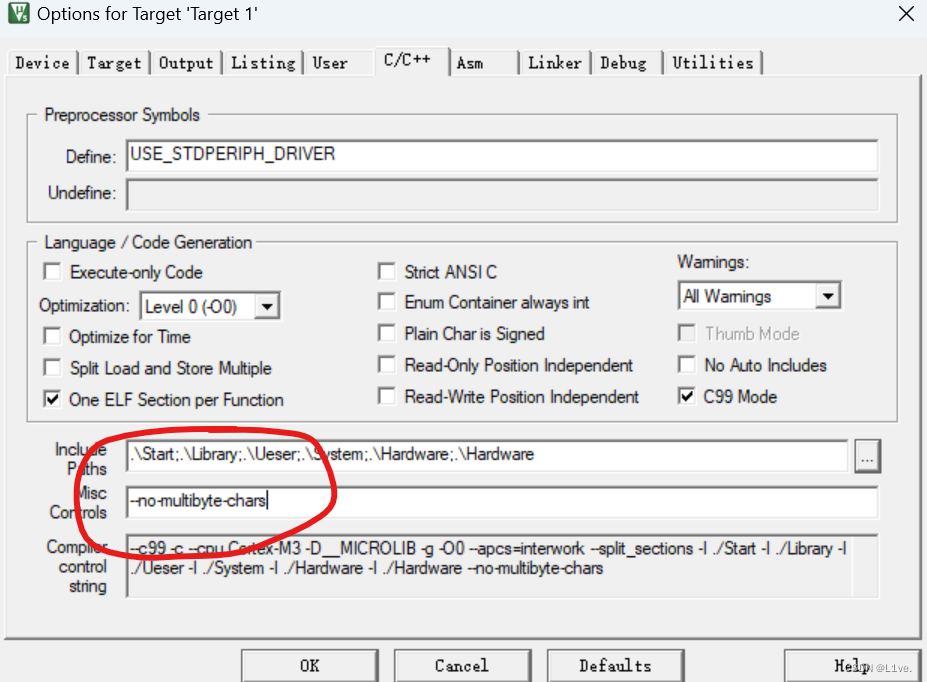

    显示汉字的方法

    UTF8

    先

    然后串口助手选择文本编码为UTF8即可实现

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	Serial_Init();
    12.
    13. 	Serial_Printf("你好，世界");
    14. 	while(1)
    15. 	{
    16.
    17. 	}
    18. }

    总体

    1. #include "stm32f10x.h"                  // Device header
    2. #include
    3. #include
    4.
    5. void Serial_Init(void)
    6. {
    7. 	//开启时钟
    8. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    9. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    10.
    11. 	//GPIO
    12. 	GPIO_InitTypeDef GPIO_InitStructure;
    13. 	//TX是USART外设控制的输出脚，使用复用推挽输出
    14. 	//RX是USART外设数据输入表，使用输入模式
    15. 	//因为串口波形空闲状态时高电平，所以一般使用浮空输入或者上拉输入
    16. 	//此代码只需要发送
    17. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    18. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    19. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    20. 	GPIO_Init(GPIOA, &GPIO_InitStructure);
    21.
    22. 	//USART
    23. 	USART_InitTypeDef USART_InitStructure;
    24. 	//波特率(直接写我们需要的波特率即可，函数可以帮我们算好相对应的分频系数
    25. 	USART_InitStructure.USART_BaudRate = 9600;
    26. 	//硬件流控制(只使用RTX或者CTX、或者不用、或者都用)
    27. 	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    28. 	//USART模式(TX或者RX，当两者都想用时就可以使用|符号，类似GPIO选择两个引脚)
    29. 	USART_InitStructure.USART_Mode = USART_Mode_Tx;
    30. 	//校验(Odd奇校验，Even偶校验，No无)
    31. 	USART_InitStructure.USART_Parity = USART_Parity_No;
    32. 	//停止位
    33. 	USART_InitStructure.USART_StopBits = USART_StopBits_1;
    34. 	//字长
    35. 	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    36. 	USART_Init(USART1, &USART_InitStructure);
    37.
    38. 	USART_Cmd(USART1, ENABLE);
    39. }
    40. //发送一个字节的数据
    41. void Serial_SendByte(uint8_t Byte)
    42. {
    43. 	USART_SendData(USART1, Byte);
    44. 	//判断TDR的数据是否转移到移位寄存器
    45. 	//第二个参数：传输数据寄存器TDR空标志
    46. 	//在数据手册25.6.1中对TXE描述为再次对DR进行写操作时,即再次调用SendData函数时
    47. 	//标志位会自动置0，所以我们不用手动清零了
    48. 	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    49. }
    50.
    51. /**
    52.   * @brief  发送一个数组
    53.   * @param  Array：数组名字；Size：数组长度
    54.   * @retval 无
    55.   */
    56. void Serial_SendArray(uint16_t *Array, uint8_t Size)
    57. {
    58. 	uint8_t i;
    59. 	for (i = 0; i < Size; i ++)
    60. 	{
    61. 		Serial_SendByte(Array[i]);
    62. 	}
    63. }
    64.
    65. /**
    66.   * @brief  发送一个字符串
    67.   * @param  String：字符串
    68.   * @retval 无
    69.   */
    70.
    71. void Serial_SendString(char *String)
    72. {
    73. 	uint8_t i;
    74. 	//每个字符串都是以'\0'结尾的
    75. 	//且字符串的长度总比其看起来多一个字节'\0'
    76. 	for (i = 0; String[i] != '\0'; i ++)
    77. 	{
    78. 		Serial_SendByte(String[i]);
    79. 	}
    80. }
    81.
    82. /**
    83.   * @brief  辅助发送数字
    84.   * @param  Num：底数；m：幂
    85.   * @retval Num的m次方
    86.   */
    87.
    88. uint32_t Serial_PowNum(uint16_t Num, uint8_t m)
    89. {
    90. 	uint32_t Result = 1;
    91. 	while(m--)
    92. 	{
    93. 		Result *= Num;
    94. 	}
    95. 	return Result;
    96. }
    97.
    98. /**
    99.   * @brief  发送数字
    100.   * @param  Num：数字； Length：数字的位数
    101.   * @retval 无
    102.   */
    103.
    104. void Serial_SendNum(uint32_t Num, uint8_t Length)
    105. {
    106. 	uint8_t i;
    107. 	for (i = 0; i < Length; i ++)
    108. 	{
    109. 		//这里是以字符的形式输出的
    110. 		//所以要加上'0'的一个偏移
    111. 		Serial_SendByte(Num / Serial_PowNum(10, Length - i - 1) % 10 + '0');
    112. 	}
    113. }
    114.
    115. //重定向printf
    116. int fputc(int ch, FILE *f)
    117. {
    118. 	Serial_SendByte(ch);
    119. 	return ch;
    120. }
    121.
    122. void Serial_Printf(char *format, ...)
    123. {
    124. 	char String[100];
    125. 	va_list arg;
    126. 	va_start(arg, format);
    127. 	vsprintf(String, format, arg);
    128. 	va_end(arg);
    129. 	Serial_SendString(String);
    130. }

    串口输入和输出

    在定义GPIO口时把Pin_10加上（上拉输入）

    1. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    2. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    3. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    4. 	GPIO_Init(GPIOA, &GPIO_InitStructure);

    同时开启输入模式和输出模式

    1. 	//USART模式(TX或者RX，当两者都想用时就可以使用|符号，类似GPIO选择两个引脚)
    2. 	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

    串口接收数据的方法有两种：

    1、查询：即循环查询接收数据的标志位RXNE，当查询到标志位时，通过OLED显示出来；

    实际工程不推荐使用，因为CPU一直在查询这件事上等着，不能进一步进行其他工作，所以不推荐使用。

    2、中断：通过判断标志位RXNE的变化，当查询到标志位时，立即进入中断，通过OLED显示出来，不影响接下来程序的执行。

    中断

    配置NVIC

    1. 	//开启RXNE的标志位中断
    2. 	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
    3.
    4. 	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    5.
    6. 	NVIC_InitTypeDef NVIC_InitStructure;
    7. 	//中断通道的选择、使能还是失能
    8. 	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    9. 	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    10. 	//优先级(无所谓)
    11. 	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    12. 	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    13. 	NVIC_Init(&NVIC_InitStructure);

    思路：先定义两个变量便于主函数获取串口接收到的数据

    其一是存储接收值，其二是标志着接收值已经赋予了前者

    通过中断判断RXNE标志位的变化，把串口值赋予RXData，然后再把RXFlag置1，提醒主函数已经把接收置赋予到定义的变量上了（其实可以直接对RXData加一个extern定义在.h文件中，然后就可以在主函数中直接访问这个变量的值即可,这样写可以不用自己写一个标志位，文章中写的方法是为了下一节做铺垫，因为这一节的代码只能接收一个字节的数据）

    1. uint8_t Serial_RXFlag;//标志串口接收值已经赋予了RXData
    2. uint16_t Serial_RXData;//存储串口接收值
    3. //用于获取自建的标志位
    4. uint8_t Serial_GetRXFlag(void)
    5. {
    6. 	if (Serial_RXFlag == 1)
    7. 	{
    8. 		//检测标志位位1后立马清零
    9. 		//以便下次获取串口接收值
    10. 		Serial_RXFlag = 0;
    11. 		return 1;
    12. 	}
    13. 	return 0;
    14. }
    15.
    16. //获取串口接收到的值
    17. uint16_t Serial_GEtRXData(void)
    18. {
    19. 	return Serial_RXData;
    20. }
    21.
    22. //中断函数
    23. void USART1_IRQHandler(void)
    24. {
    25. 	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
    26. 	{
    27. 		//把接收到的值存储到变量中
    28. 		Serial_RXData = USART_ReceiveData(USART1);
    29. 		//每当串口接收到值，就把标志位置1，提醒主函数串口接收到了值
    30. 		Serial_RXFlag = 1;
    31. 		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    32. 	}
    33. }
    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "Serial.h"
    5.
    6. uint16_t Data;
    7.
    8. int main(void)
    9. {
    10. 	OLED_Init();
    11.
    12. 	Serial_Init();
    13. 	OLED_ShowString(1, 1, "SerialData:");
    14. 	while(1)
    15. 	{
    16. 		if(Serial_GetRXFlag()==1)
    17. 		{
    18. 			Data = Serial_GEtRXData();
    19.             //在串口的输入区显示
    20. 			Serial_SendByte(Data);
    21. 			OLED_ShowHexNum(1, 12, Data, 2);
    22. 		}
    23. 	}
    24. }



  • 相关阅读:
    项目经理的证书，都有哪些？
    css基本样式之字体样式
    装机必备的浏览器推荐，干净好用，选这4款不会出错
    05-在Idea中编写Servlet程序
    软件测试人员的职业发展之路，写给那些还在迷茫的测试人
    MySQL慢查询优化、索引优化和表优化总结
    2、ARM处理器概论
    【程序的编译和预处理】
    ThreadLocal笔记
    什么是 SRE？一文详解 SRE 运维体系
  • 原文地址：https://blog.csdn.net/m0_74460550/article/details/133420251
