通讯网关软件014——利用CommGate X2HTTP实现HTTP访问OPC Server

本文介绍利用CommGate X2HTTP实现HTTP访问OPC Server。CommGate X2HTTP是宁波科安网信开发的网关软件，软件可以登录到网信智汇(http://wangxinzhihui.com)下载。

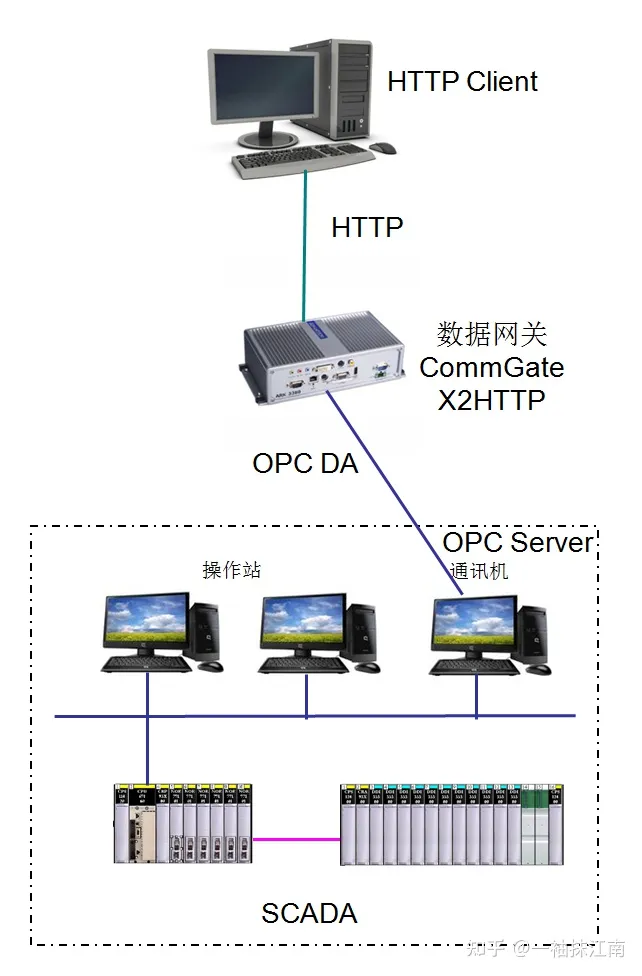

【案例】如下图所示，SCADA系统配置OPC Server，现在上位机需要通过Http Client软件来获SCADA的数据。

【解决方案】设置网关机，与OPC Server采用以太网通讯，与Http Client上位机采用以太网通讯，安装CommGate X2HTTP软件。

1. 配置DCOM：在网关机和OPC Server上配置DCOM，重启网关机、OPC Server。

2. 在网关机上运行OPC Client软件，与OPC Server进行OPC 通讯调试。

3. 配置X2HTTP 出口端参数：在X2HTTP安装目录Ini下编辑X2HTTP.ini，修改出口端参数。

[OUT]
;输入源类型：HTTP，不做修改
Type = HTTP
;HTTP服务器IP
ServerIP = 127.0.0.1
;HTTP服务器端口
Port = 8080
;访问令牌，用于换取AccessKey
Token = 123456
;信任IP数
Trusts = 2
;信任IP，只有在信任表中的客户端才可以访问
Trust1 = 127.0.0.1
Trust2 = 192.168.0.1
[IN]
;输入端配置文件名,不含后缀
INI = OpcDa
Type =

4. 配置X2HTTP 入口端参数：在X2HTTP安装目录Ini下编辑OpcDa.ini，按照刚才记下的通讯参数修改入口端参数。

[IN]
;OPC通讯，不做修改
Type=OPC_CLIENT
;输入OPC Server的名称
OpcName=OPCSim32 2.0
;输入OPC Server的IP
OpcNode=127.0.0.1
;1次装载标签个数，取值范围 1-2000
LoadMode = 1000

5. 标签配置：在X2HTTP安装目录下编辑X2HTTP.xls,配置标签。

6. 运行X2HTTP.exe，启动网关。

7. 获取AccessKey:在浏览器中输入URL(例如：Http://127.0.0.1:8080/auth?token=123456)，界面显示AccessKey。

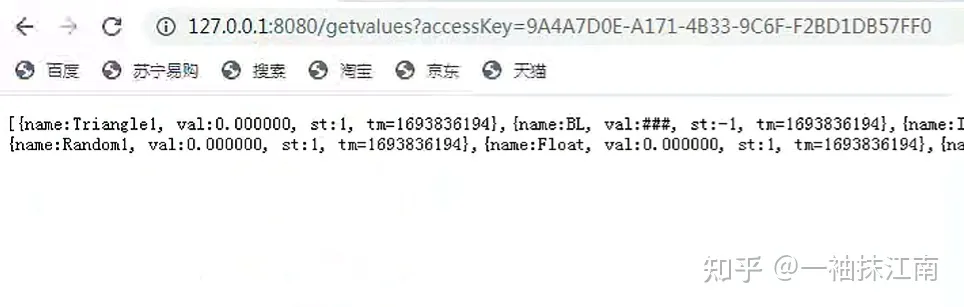

8. 获取数据：结合返回的AccessKey，构造URL，如
http://127.0.0.1:8080/getvalues?accessKey=9A4A7D0E-A171-4B33-9C6F-F2BD1DB57FF0

9. 详细配置说明见《X2HTTP V4使用手册》。
