DHCP（自动分配ip地址实验案例）

目录

实验原理

案例

---

实验原理

 DHCP 使用客户服务器方式，采用请求/应答方式工作。DHCP 基于 UDP 工作，DHCP服务器运行在67号端口，DHCP客户运行在68号端口。 DHCP的工作过程分为以下步骤：

（1）DHCP服务器被动打开UDP端口67，等待客户发来的报文。

（2）DHCP客户从UDP端口68以本地广播方式发送DHCP发现报文 DHCPDISCOVER，寻找DHCP服务器。

（3）凡收到DHCP发现报文的DHCP服务器都发出DHCP提供报文 DHCPOFFER。

（4）DHCP 客 户 向 所 选 择 的 DHCP 服 务 器 发 送 DHCP 请 求 报 文 DHCPREQUEST，请求IP地址。 被选择的DHCP服务器发送确认报文DHCPACK，为DHCP客户分配IP地 址。

（5）得到IP地址后，DHCP客户根据服务器提供的租用期T设置两个 计时器T1和T2。当超时时间到时，就要请求更新租用期。

（6）租 用 期 过 了 一 半 （ T1 时 间 到 ） ， DHCP 发 送 请 求 报 文 DHCPREQUEST，要求更新租用期。

（7）DHCP服务器若同意，则发回确认报文DHCPACK。DHCP客户得到了新的租用期，重新设置计时器。

（8）DHCP服务器若不同意，则发回否认报文DHCPNACK。这时， DHCP客户必须立即停止使用原来的IP地址，重新申请IP地址。

（9）若DHCP服务器不响应，则在租用期过了87.5%时，DHCP客户必须重新发送请求报文DHCPREQUEST。

（10）DHCP客户可随时提前终止服务器所提供的租用期，这时只需向DHCP服务器发送释放报文DHCPRELEASE即可。

案例

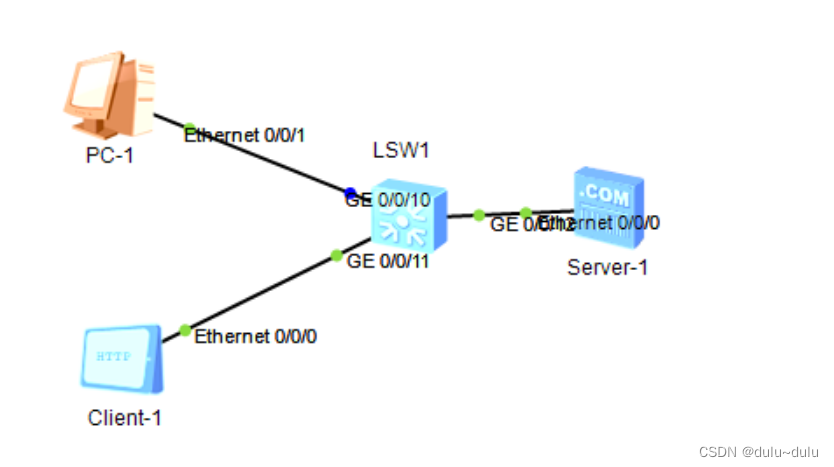

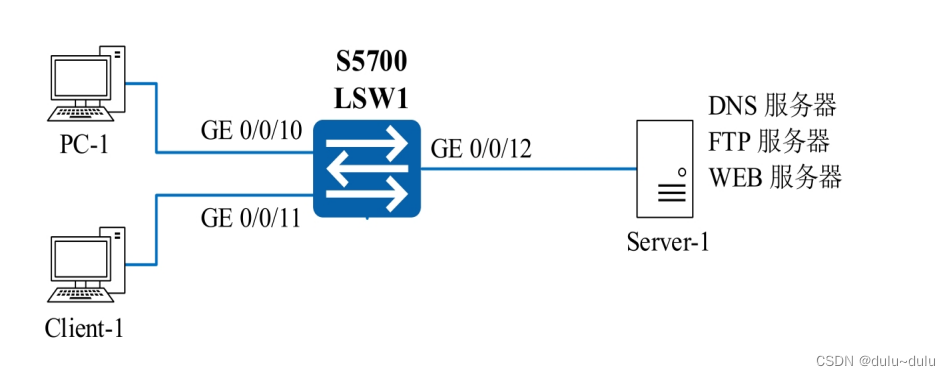

华为模拟器模拟如下：

 配置如下

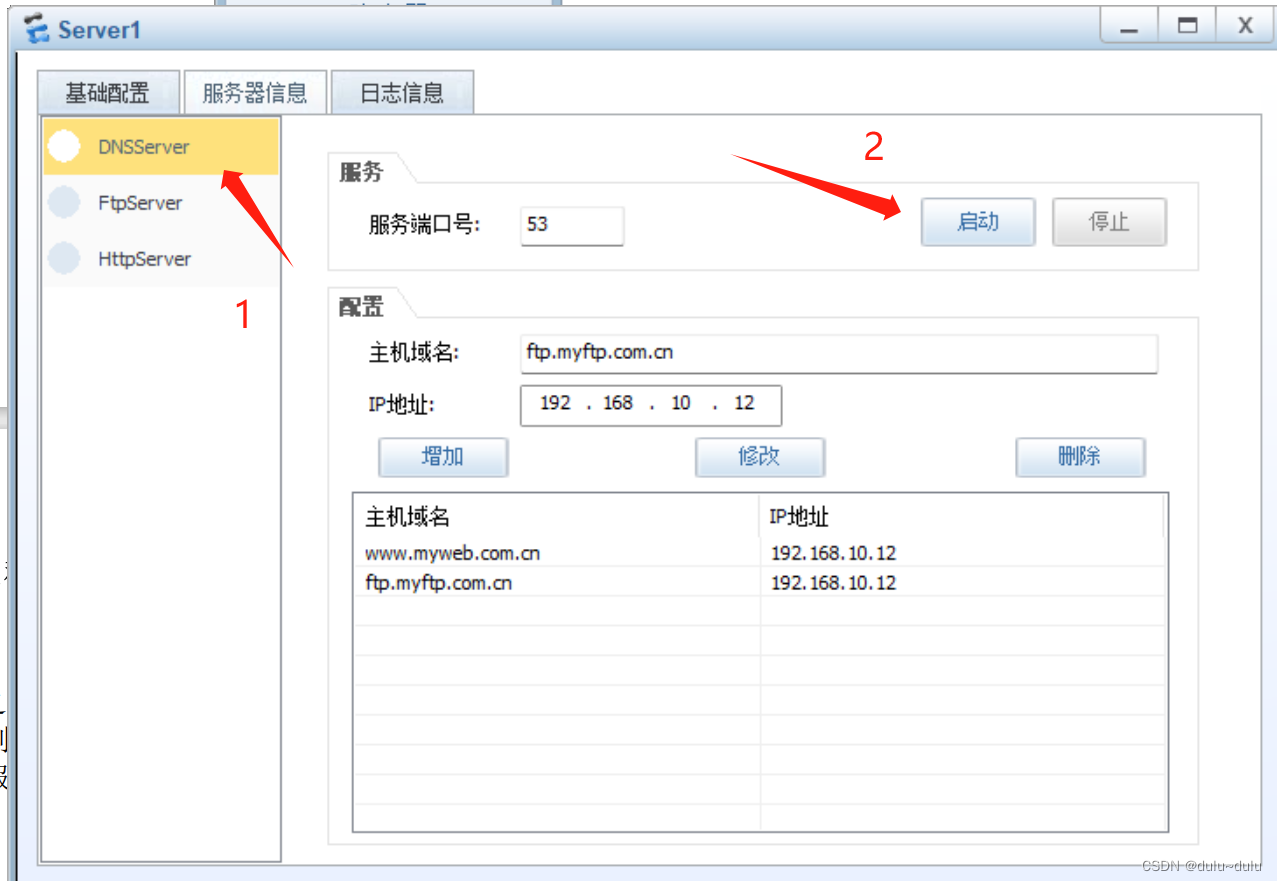

服务器的配置按照此步骤：

确保Client-1和Server-1能相互通信：

交换机配置DHCP服务器

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname LSW1
[LSW1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[LSW1]int vlanif 1
[LSW1-Vlanif1]ip address 192.168.10.100 24
[LSW1-Vlanif1]qu
[LSW1]ip pool global1
Info:It's successful to create an IP address pool.
[LSW1-ip-pool-gobal1]network 192.168.10.0 mask 24
[LSW1-ip-pool-gobal1]excluded-ip-address 192.168.10.1 192.168.10.20
[LSW1-ip-pool-gobal1]dns-list 192.168.10.12
[LSW1-ip-pool-gobal1]gateway-list 192.168.10.100
[LSW1-ip-pool-gobal1]lease day 2 hour 2 minute 30
[LSW1-ip-pool-gobal1]qu
[LSW1]int vlanif 1
[LSW1-Vlanif1]dhcp select global
[LSW1-Vlanif1]qu
[LSW1]display ip pool name global1
  Pool-name      : global1
  Pool-No        : 0
  Lease          : 2 Days 2 Hours 30 Minutes
  Domain-name    : -
  DNS-server0    : 192.168.10.12
  NBNS-server0   : -
  Netbios-type   : -
  Position       : Local           Status           : Unlocked
  Gateway-0      : 192.168.10.100
  Mask           : 255.255.255.0
  VPN instance   : --
 -----------------------------------------------------------------------------
         Start           End     Total  Used  Idle(Expired)  Conflict  Disable
 -----------------------------------------------------------------------------
    192.168.10.1  192.168.10.254   253     0        233(0)         0       20
 -----------------------------------------------------------------------------
[LSW1] User interface con0 is available
Please Press ENTER.

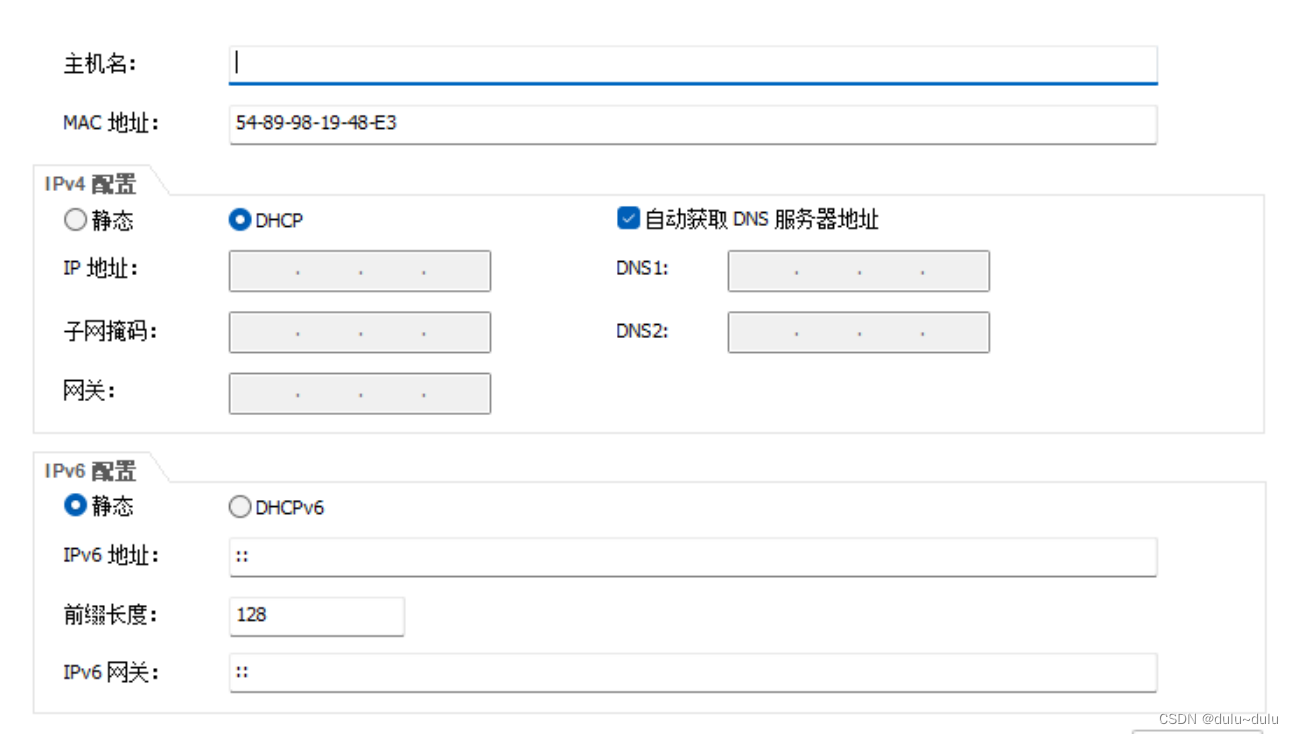

对PC终端开启DHCP ,并且ping服务器，即>ping 192.168.10.12 -t

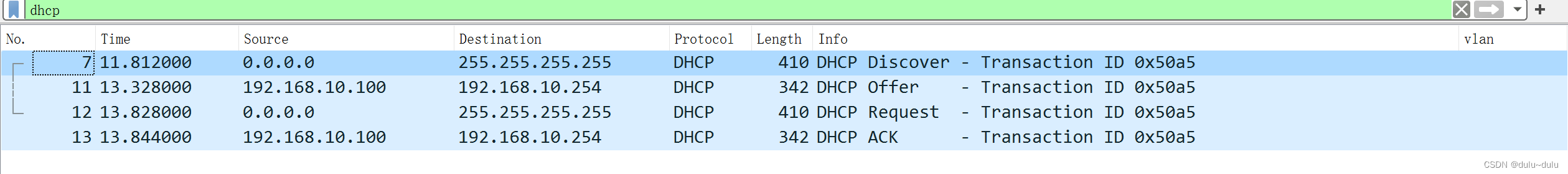

对LSW1端口GE 0/0/10的Wireshark数据抓包，通过过滤器可以筛选dhcp

可以直观地看到Discover和Request是广播包，Offer和ACK是单播包

DHCP的option选项

常见的option选项可以看：

http://t.csdn.cn/Whzbx

对PC-1执行ipconfig检查 ，可以看到华为模拟器是从最大开始分配的，即192.168.10.254

但是Cisco模拟器是从最小开始分配的，即192.168.10.1
