Arduino驱动DFPlayer Mini MP3模块

Mini MP3模块

简介

DFPlayer Mini是一款小巧且价格低廉的MP3模块，可以直接接驳扬声器。模块配合供电电池、扬声器、按键可以单独使用，也可以通过串口控制，作为Arduino UNO或者是任何有串口的单片机的一个模块。模块本身完美的集成了MP3、WAV、WMA的硬解码。同时软件支持TF卡驱动，支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠。

本次实验我们通过六个按键分别控制MP3模块的播放、暂停、上一曲、下一曲、增大音量、减小音量。

产品参数

*支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
*24位DAC输出，动态范围支持:90dB，信噪比支持:85dB
*完全支持FAT16、FAT32文件系统，最大支持32G的TF卡，支持32G的U盘、64M字节的NORFLASH
*多种控制模式可选。IO控制模式、串口模式、AD按键控制模式
*广播语插播功能，可以暂停正在播放的背景音乐。广告播放完毕回到背景音继续播放
*音频数据按文件夹排序，最多支持100个文件夹，每隔文件夹可以分配255首曲目
*30级音量可调，6级EQ可调

引脚定义

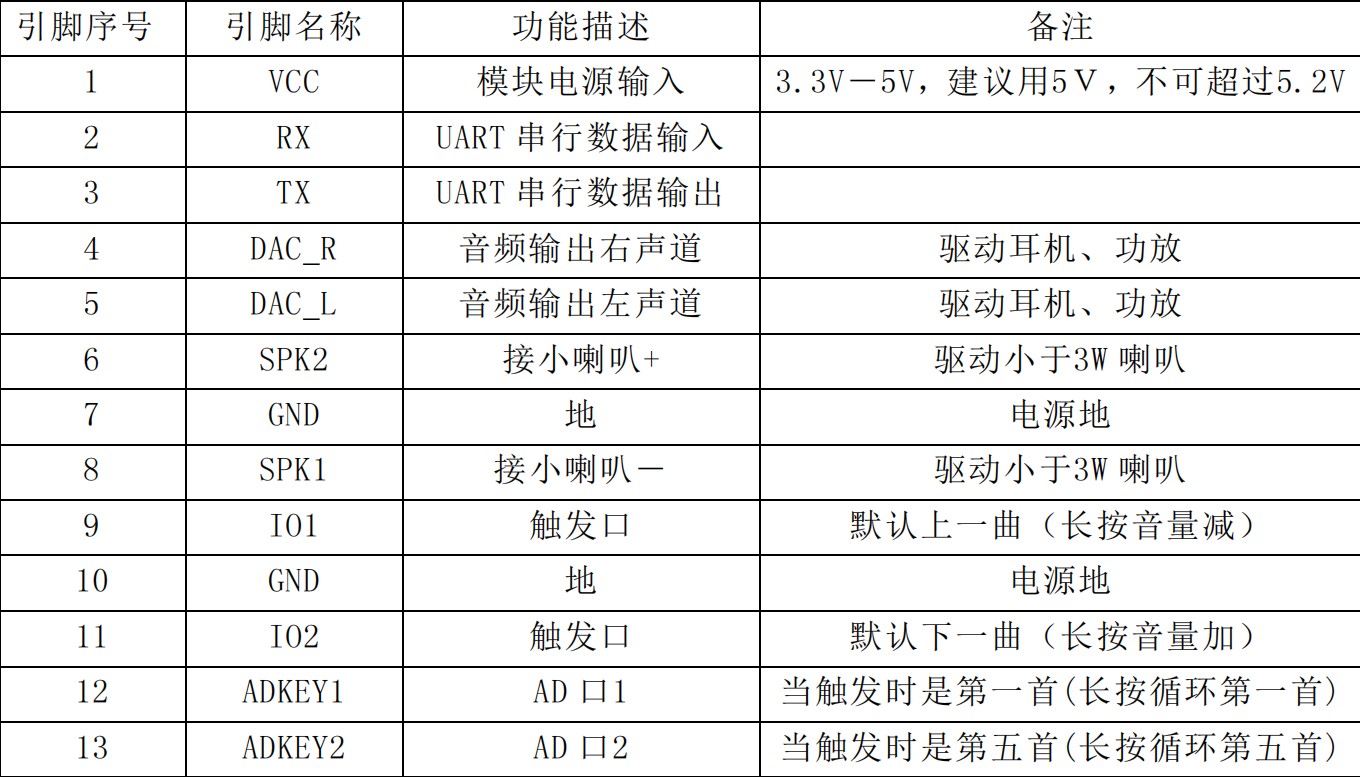

Mini MP3模块的管脚图如下，这里注意缺口正面朝上的左边第一个引脚就是VCC，不要搞错方向了。本次实验中只需用到全部位于MP3模块左侧的六个引脚：VCC、RX、TX、SPK_1、GND、SPK_2。这里使用的是 8欧、1W的小喇叭，接在SPK_1、SPK_2两个引脚上。

实验准备

程序下载

/*
 功能： 六个按键分别控制MP3模块的播放、暂停、上一曲、下一曲、增大音量、减小音量。

 接线定义：
Arduino-------dfplayer
5V-------------VCC
GND-----------GND
D10-----------TXD
D11-----------RXD
*/

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySoftwareSerial(10, 11); // RX, TX

DFRobotDFPlayerMini myDFPlayer;


void setup()
{
 pinMode(6, INPUT_PULLUP);
  pinMode(7,  INPUT_PULLUP);
  pinMode(9, INPUT_PULLUP);
  pinMode(8, INPUT_PULLUP);
  pinMode(12,  INPUT_PULLUP);
  pinMode(13, INPUT_PULLUP);
mySoftwareSerial.begin(9600);
Serial.begin(9600);

myDFPlayer.begin(mySoftwareSerial);

myDFPlayer.volume(20);   //音量设定为20

myDFPlayer.enableLoopAll() ;   //循环播放TF卡中 mp3 文件


}

void loop()
{
  if( digitalRead(6) == LOW){
   myDFPlayer.volumeUp();
   delay (500);
  }
  if( digitalRead(7) == LOW){
   myDFPlayer.volumeDown()  ;
   delay (500);
  }
  if( digitalRead(8) == LOW){
   myDFPlayer.previous()  ;
      delay (500);
  }
  if( digitalRead(9) == LOW){
   myDFPlayer.next() ;
      delay (500);
  }
if( digitalRead(12) == LOW){
   myDFPlayer.start() ;
   delay (500);
  }
  if( digitalRead(13) == LOW){
   myDFPlayer.pause()  ;
   delay (500);
  }

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

上述代码整体比较简单，在接线上除了接MP3模块和Arduino外，按键和Arduino的连接也很容易看出来，分别是Arduino的6、7、8、9、12、13号引脚和六个按键相连接，六个按键的另一个引脚都接地就可以了，这样当对应的按键按下被触发后，就会执行程序相应的逻辑实现对Mini MP3模块的控制。

实物接线

总结

本文介绍了通过Arduino驱动DFPlayer Mini MP3模块进行播放、暂停、上一曲、下一曲、增大音量、减小音量。有兴趣的话大家也可以自己添加更多功能，比如加一个OLED屏幕来显示控制信息。感谢观看！
