什么是推挽电路？

 推挽电路原理：

        可以简单理解为推和拉；

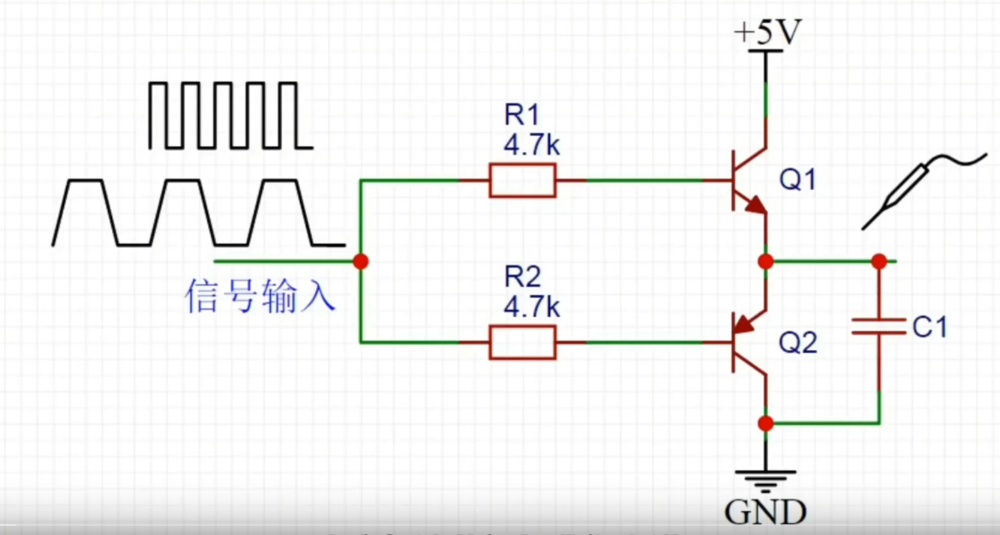

        此电路总共用到两个元器件，对应图中的Q1----NPN三极管，Q2----PNP三极管，两个电阻R1和R2起到限流的作用；两个三极管的中间对应信号的输出。

        下面就举例说明是如何工作的。

        假如输入信号是一个规则的方波且是5v的电压输入。

        先说上路，5v来到三极管导通，PN结处进行一个0.7的压降，所以就输出一个4.3v的电压信号；

        那么下路呢？同样5v电压先来到三极管处，刚说到Q1处输出的是4.3v，现在Q2的基极处是5v，所以对于这个PN结是一个反向偏置的，那么Q2就是不导通的。

        对于电容C1上端即Q1的输出是4.3V，下端即Q2的输出是0v同时接地了，所以输出信号就是一个高电平，且最大是4.3v的电压。

        然后0v输入的时候呢？上路就不通了，上下路的基极处都是0v。但是不要忘了电容C1充满电是4.3v，所以Q1的输出处电压是4.3v，对于Q2的PN结处，4.3v比基极处高了0.7v以上，那么这个PN结就正向偏置，Q2就是导通的，实现一个对电容的放电过程，变成了低电平。

        如上所介绍，当输入信号是方波时，输入是5v上方导通，下方不通，充电，输出高电平；

       当输入是0v上方不通，下方导通，放电，输出低电平；进而实现输出高低电平转换的一个信号。
