Unity中UI Shader遮罩RectMask2D
前言
Unity中UI Shader遮罩RectMask2D
一、需要定义一个变体UNITY_UI_CLIP_RECT
UNITY_UI_CLIP_RECT
当父级物体有Rect Mask 2D组件时激活.
需要先手动定义此变体#pragma multi_compile _ UNITY_UI_CLIP_RECT
同时需要声明：_ClipRect(一个四维向量，四个分量分别表示RectMask2D的左下角点的xy坐标与右上角点的xy坐标.)
UnityGet2DClipping (float2 position, float4 clipRect)即可实现遮罩.//声明一个变体，用于RectMask使用
#pragma multi_compile _ UNITY_UI_CLIP_RECT注意： 上面的 _ 前后均有空格
在片元着色器使用以下代码测试看看基本功能
#if UNITY_UI_CLIP_RECT
return 1;
#else
return 0.5;
#endif测试代码：
Shader"MyShader/P1_1_8" { Properties { //命名要按标准来，这个属性才可以和Unity组件中的属性产生关联 //比如说，在更改 Image 的源图片时，同时更改这个 [PerRendererData]_MainTex("MainTex",2D) = "white"{} _StencilComp ("Stencil Comparison", Float) = 8.000000 _Stencil ("Stencil ID", Float) = 0.000000 _StencilOp ("Stencil Operation", Float) = 0.000000 _StencilWriteMask ("Stencil Write Mask", Float) = 255.000000 _StencilReadMask ("Stencil Read Mask", Float) = 255.000000 _ColorMask ("Color Mask", Float) = 15.000000 } SubShader { //更改渲染队列（UI的渲染队列一般是半透明层的） Tags {"Queue" = "TransParent"} //混合模式 Blend SrcAlpha OneMinusSrcAlpha ColorMask [_ColorMask] Stencil { Ref [_Stencil] ReadMask [_StencilReadMask] WriteMask [_StencilWriteMask] Comp [_StencilComp] Pass [_StencilOp] } Pass { CGPROGRAM #pragma vertex vert #pragma fragment frag //声明一个变体，用于RectMask使用 #pragma multi_compile _ UNITY_UI_CLIP_RECT #include "UnityCG.cginc" //存储 应用程序输入到顶点着色器的信息 struct appdata { //顶点信息 float4 vertex:POSITION; float2 uv : TEXCOORD; //这里定义一个语义为Color的4维向量，用于传入顶点颜色,设置语义为COLOR后，这个变量就会与顶点颜色对应 fixed4 color:COLOR; }; //存储 顶点着色器输入到片元着色器的信息 struct v2f { //裁剪空间下的位置信息（SV_POSITION是必须的） float4 pos:SV_POSITION; float2 uv : TEXCOORD; //这里的语义主要代表精度不同，TEXCOORD 在这里只是代表高精度 fixed4 color : TEXCOORD1; }; sampler2D _MainTex; fixed4 _Color; v2f vert(appdata v) { v2f o; //把顶点信息转化到裁剪坐标下 o.pos = UnityObjectToClipPos(v.vertex); o.uv = v.uv; o.color = v.color; return o; } fixed4 frag(v2f i) : SV_Target { #if UNITY_UI_CLIP_RECT return 1; #else return 0.5; #endif fixed4 mainTex = tex2D(_MainTex,i.uv); return mainTex * i.color; } ENDCG } } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87

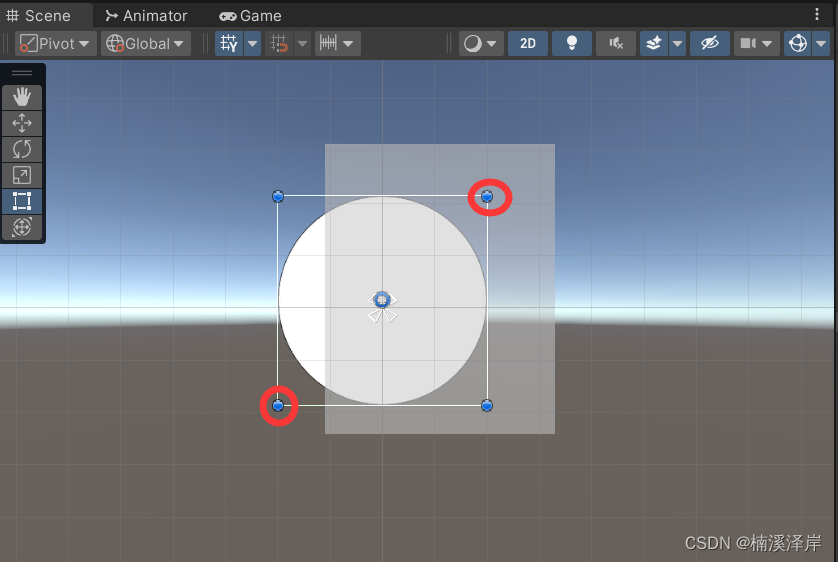

效果：
二、需要申明一个_ClipRect,这是使用上面这个变体需要使用的，这个属性并没有在Properties声明
同时需要声明：_ClipRect(一个四维向量，四个分量分别表示RectMask2D的左下角点的xy坐标与右上角点的xy坐标.)
这个坐标是用来存储RectMask所占的位置信息
因为UI是一个矩形，所以记录了 左下角 和 右上角 顶点信息 后就可以知道 RectMask所占的位置
注意：在UGUI中模型顶点的本地坐标，经过顶点着色器传入片段着色器会转化为屏幕坐标（即看见的坐标值很大不是UI模型的本地坐标，而是UI模型的屏幕坐标）
1、现在我们用简单的代码测试一下 _ClipRect 的使用
主要逻辑：
1、在应用程序阶段传入顶点着色器的结构体中 加入 顶点信息
2、在顶点着色着色器传入片元着色器的结构体中 加入 顶点信息
3、在 片元着色器中，使用 _ClipRect 的坐标信息用于判断，符合条件的返回 1（半透明白） ，不符合返回 0.5（半透明灰）Shader"MyShader/P1_1_8" { Properties { //命名要按标准来，这个属性才可以和Unity组件中的属性产生关联 //比如说，在更改 Image 的源图片时，同时更改这个 [PerRendererData]_MainTex("MainTex",2D) = "white"{} _StencilComp ("Stencil Comparison", Float) = 8.000000 _Stencil ("Stencil ID", Float) = 0.000000 _StencilOp ("Stencil Operation", Float) = 0.000000 _StencilWriteMask ("Stencil Write Mask", Float) = 255.000000 _StencilReadMask ("Stencil Read Mask", Float) = 255.000000 _ColorMask ("Color Mask", Float) = 15.000000 } SubShader { //更改渲染队列（UI的渲染队列一般是半透明层的） Tags {"Queue" = "TransParent"} //混合模式 Blend SrcAlpha OneMinusSrcAlpha ColorMask [_ColorMask] Stencil { Ref [_Stencil] ReadMask [_StencilReadMask] WriteMask [_StencilWriteMask] Comp [_StencilComp] Pass [_StencilOp] } Pass { CGPROGRAM #pragma vertex vert #pragma fragment frag //声明一个变体，用于RectMask使用 #pragma multi_compile _ UNITY_UI_CLIP_RECT #include "UnityCG.cginc" //存储 应用程序输入到顶点着色器的信息 struct appdata { //顶点信息 float4 vertex:POSITION; float2 uv : TEXCOORD; //这里定义一个语义为Color的4维向量，用于传入顶点颜色,设置语义为COLOR后，这个变量就会与顶点颜色对应 fixed4 color:COLOR; }; //存储 顶点着色器输入到片元着色器的信息 struct v2f { //裁剪空间下的位置信息（SV_POSITION是必须的） float4 pos:SV_POSITION; float2 uv : TEXCOORD; //这里的语义主要代表精度不同，TEXCOORD 在这里只是代表高精度 fixed4 color : COLOR; //定义一个四维变量存储顶点信息 float4 vertex : TEXCOORD1; }; sampler2D _MainTex; fixed4 _Color; //在使用 RectMask 需要使用的变体时，需要声明一个四维变量 _ClipRect float4 _ClipRect; v2f vert(appdata v) { v2f o; //把顶点信息转化到裁剪坐标下 o.pos = UnityObjectToClipPos(v.vertex); o.uv = v.uv; o.color = v.color; o.vertex = v.vertex; return o; } fixed4 frag(v2f i) : SV_Target { #if UNITY_UI_CLIP_RECT if(_ClipRect.x < i.vertex.x) { return 1; } else { return 0.5; } #else return 0.5; #endif fixed4 mainTex = tex2D(_MainTex,i.uv); return mainTex * i.color; } ENDCG } } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100

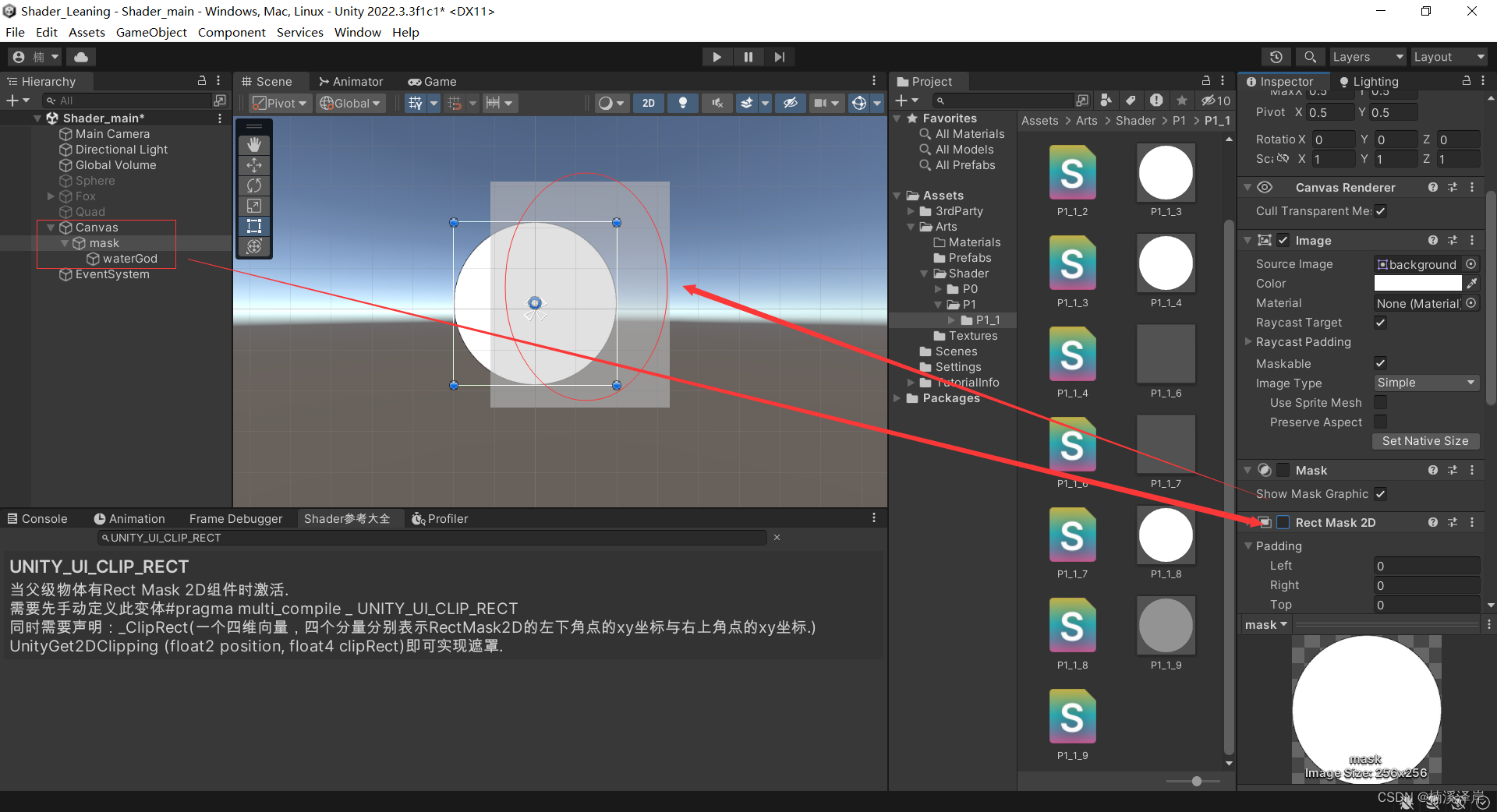

效果：
然后我们基于以上的基础，让 内层UI只在 _ClipRect 范围内渲染
测试代码：
Shader"MyShader/P1_1_8" { Properties { //命名要按标准来，这个属性才可以和Unity组件中的属性产生关联 //比如说，在更改 Image 的源图片时，同时更改这个 [PerRendererData]_MainTex("MainTex",2D) = "white"{} _StencilComp ("Stencil Comparison", Float) = 8.000000 _Stencil ("Stencil ID", Float) = 0.000000 _StencilOp ("Stencil Operation", Float) = 0.000000 _StencilWriteMask ("Stencil Write Mask", Float) = 255.000000 _StencilReadMask ("Stencil Read Mask", Float) = 255.000000 _ColorMask ("Color Mask", Float) = 15.000000 } SubShader { //更改渲染队列（UI的渲染队列一般是半透明层的） Tags {"Queue" = "TransParent"} //混合模式 Blend SrcAlpha OneMinusSrcAlpha ColorMask [_ColorMask] Stencil { Ref [_Stencil] ReadMask [_StencilReadMask] WriteMask [_StencilWriteMask] Comp [_StencilComp] Pass [_StencilOp] } Pass { CGPROGRAM #pragma vertex vert #pragma fragment frag //声明一个变体，用于RectMask使用 #pragma multi_compile _ UNITY_UI_CLIP_RECT #include "UnityCG.cginc" //存储 应用程序输入到顶点着色器的信息 struct appdata { //顶点信息 float4 vertex:POSITION; float2 uv : TEXCOORD; //这里定义一个语义为Color的4维向量，用于传入顶点颜色,设置语义为COLOR后，这个变量就会与顶点颜色对应 fixed4 color:COLOR; }; //存储 顶点着色器输入到片元着色器的信息 struct v2f { //裁剪空间下的位置信息（SV_POSITION是必须的） float4 pos:SV_POSITION; float2 uv : TEXCOORD; //这里的语义主要代表精度不同，TEXCOORD 在这里只是代表高精度 fixed4 color : COLOR; //定义一个四维变量存储顶点信息 float4 vertex : TEXCOORD1; }; sampler2D _MainTex; fixed4 _Color; //在使用 RectMask 需要使用的变体时，需要声明一个四维变量 _ClipRect float4 _ClipRect; v2f vert(appdata v) { v2f o; //把顶点信息转化到裁剪坐标下 o.pos = UnityObjectToClipPos(v.vertex); o.uv = v.uv; o.color = v.color; o.vertex = v.vertex; return o; } fixed4 frag(v2f i) : SV_Target { #if UNITY_UI_CLIP_RECT if(_ClipRect.x < i.vertex.x && _ClipRect.z > i.vertex.x && _ClipRect.y < i.vertex.y && _ClipRect.w > i.vertex.y) { fixed4 mainTex = tex2D(_MainTex,i.uv); return mainTex * i.color; } else { return 0; } #else return 0.5; #endif } ENDCG } } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
效果：
2、因为 if 语句在 Shader 中十分消耗性能，所以要避免使用 if 语句 ，if只适合用于理解原理（三目运算符也是同理）
我们使用Math中的 step(a,b) 函数来解决这个问题
如果a<=b返回1,否则返回0.如果使用 这个 Math 方法，则可以按这样的思路设计，使用宏判断后，在宏判断中记录 step 后的值，然后最后与需要输出的颜色混合输出即可。（因为0乘任何数等于0）
所以这里把之前的条件语句转化为了如下语句
value = step(_ClipRect.x,i.vertex.x) * step(i.vertex.x,_ClipRect.z) * step(_ClipRect.y,i.vertex.y) * step(i.vertex.y,_ClipRect.w);3、以上代码还可以再进一步优化，因为 step 不只可以用与点之间的比较，可以用于向量之间的比较，所以在以上代码的基础上，减少step的使用
fixed2 rect = step(_ClipRect.xy,i.vertex.xy) * step(i.vertex.xy,_ClipRect.zw);
value = rect.x * rect.y ;因为我们使用的混合模式为
Blend SrcAlpha OneMinusSrcAlpha
所以使用 纹理采样后的透明值 与输出结果相乘，即可让透明部分透明
return mainTex * i.color * value * mainTex.a;
4、使用 UnityGet2DClipping (float2 position, float4 clipRect)
需要导入库：#include
value = UnityGet2DClipping(i.vertex,_ClipRect);
//函数实现 和 法3一样5、最终测试代码
Shader"MyShader/P1_1_9" { Properties { //命名要按标准来，这个属性才可以和Unity组件中的属性产生关联 //比如说，在更改 Image 的源图片时，同时更改这个 [PerRendererData]_MainTex("MainTex",2D) = "white"{} _StencilComp ("Stencil Comparison", Float) = 8.000000 _Stencil ("Stencil ID", Float) = 0.000000 _StencilOp ("Stencil Operation", Float) = 0.000000 _StencilWriteMask ("Stencil Write Mask", Float) = 255.000000 _StencilReadMask ("Stencil Read Mask", Float) = 255.000000 _ColorMask ("Color Mask", Float) = 15.000000 } SubShader { //更改渲染队列（UI的渲染队列一般是半透明层的） Tags {"Queue" = "TransParent"} //混合模式 Blend SrcAlpha OneMinusSrcAlpha ColorMask [_ColorMask] Stencil { Ref [_Stencil] ReadMask [_StencilReadMask] WriteMask [_StencilWriteMask] Comp [_StencilComp] Pass [_StencilOp] } Pass { CGPROGRAM #pragma vertex vert #pragma fragment frag //声明一个变体，用于RectMask使用 #pragma multi_compile _ UNITY_UI_CLIP_RECT #include#include "UnityCG.cginc" //存储 应用程序输入到顶点着色器的信息 struct appdata { //顶点信息 float4 vertex:POSITION; float2 uv : TEXCOORD; //这里定义一个语义为Color的4维向量，用于传入顶点颜色,设置语义为COLOR后，这个变量就会与顶点颜色对应 fixed4 color:COLOR; }; //存储 顶点着色器输入到片元着色器的信息 struct v2f { //裁剪空间下的位置信息（SV_POSITION是必须的） float4 pos:SV_POSITION; float2 uv : TEXCOORD; //这里的语义主要代表精度不同，TEXCOORD 在这里只是代表高精度 fixed4 color : COLOR; //定义一个四维变量存储顶点信息 float4 vertex : TEXCOORD1; }; sampler2D _MainTex; fixed4 _Color; //在使用 RectMask 需要使用的变体时，需要声明一个四维变量 _ClipRect float4 _ClipRect; v2f vert(appdata v) { v2f o; //把顶点信息转化到裁剪坐标下 o.pos = UnityObjectToClipPos(v.vertex); o.uv = v.uv; o.color = v.color; o.vertex = v.vertex; return o; } fixed4 frag(v2f i) : SV_Target { float value = 0; #if UNITY_UI_CLIP_RECT //法1、使用if有助于理解 /*if(_ClipRect.x < i.vertex.x && _ClipRect.z > i.vertex.x && _ClipRect.y < i.vertex.y && _ClipRect.w > i.vertex.y) { return 1; } else { return 0; }*/ //法2、利用step来优化if //value = step(_ClipRect.x,i.vertex.x) * step(i.vertex.x,_ClipRect.z) * step(_ClipRect.y,i.vertex.y) * step(i.vertex.y,_ClipRect.w); //法3、使用step进行向量比较，减少step的使用数量 /*fixed2 rect = step(_ClipRect.xy,i.vertex.xy) * step(i.vertex.xy,_ClipRect.zw); value = rect.x * rect.y;*/ //法4、利用Unity自带函数实现 value = UnityGet2DClipping(i.vertex,_ClipRect); #else return 0.5; #endif fixed4 mainTex = tex2D(_MainTex,i.uv); return mainTex * i.color * value * mainTex.a; } ENDCG } } } - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
-
