【ACDC数据集】：预处理ACDC心脏3D MRI影像数据集到VOC数据集格式，nii转为jpg，label转为png

【Segment Anything Model】做分割的专栏链接，欢迎来学习。
【博主微信】cvxiaoyixiao
本专栏为公开数据集的介绍和预处理，持续更新中。

2023年11月2日更新补充

跟我要处理好的数据集的，我都给了。请自行注意检查数据集是否是你想要的，我只处理了原数据集的第一部分
也就是frame01部分。并且测试集 现在是RGBA图像，可以自行转化为L灰度图像。

def convert_RGBA2L():
    from PIL import Image
    import os

    path = "ACDC_dataset/testing/label"
    for i in os.listdir(path):
        old_path = os.path.join(path, i)
        rgba_image = Image.open(old_path)
        gray_image = rgba_image.convert("L")
        new_name = os.path.splitext(i)[0] + ".png"  # 更改扩展名为.png
        new_path = os.path.join(path, new_name)
        gray_image.save(new_path, "PNG")  # 指定保存格式为PNG

1
2
3
4
5
6
7
8
9
10
11
12
13

1️⃣ ACDC数据集介绍

他是一个多类别的心脏3D MRI影像数据集`，2017年ACDC挑战赛（Automated Cardiac Diagnosis
Challenge）。

原数据集获取，网盘永久有效：
链接：https://pan.baidu.com/s/1F4Xq1crtUSmFcSKxwO4Eaw?pwd=ejfa 提取码：ejfa
–来自百度网盘超级会员V6的分享

2️⃣ ACDC数据集样例

首先夸夸👍 ，ACDC数据集存放格式非常规律👍 ，数据质量非常高👍 清晰了分为3类别。

training里有100例患者，testing里有50例患者。每个nii的切片个数不同根据勾画的肿瘤。

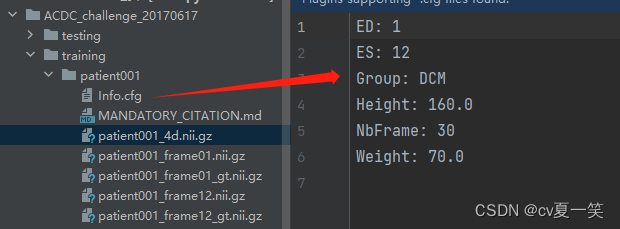

Info是媒体信息
patient001_4d.nii.gz是全部的切片，我也不知道从医学上怎么描述，就是这个患者的立体影像，包括没有肿瘤的部分
patient001_frame01.nii.gz是一个时期nii影响的压缩包
patient001_frame01_gt.nii.gz对应patient001_frame01.nii.gz的肿瘤勾画的label的压缩包。用四种像素对应了四个类别包括背景。
patient001_frame12.nii.gz是统一患者另一时期的影像
patient001_frame12_gt.nii.gz是对应的label

总之每个患者都有一个整体影像，还有两个不同成像和对应label。以下是打开之后的影像图。

3️⃣ 预处理ACDC目标

目标：处理ACDC的nii.gz数据集到VOC格式的2d的png图片
VOC格式 这篇文章有讲直达

例如：将patient001_frame01.nii.gz处理成几张png作为网络image的输入。将patient001_frame01_gt.nii.gz处理成几张png作为label。只处理了training的100例患者，把training当成了整个集合划分了训练测试。并且只关心了frame01第一阶段，第二个阶段的未关心。只关心了留下的部分。够了。

4️⃣ 处理结果样图

处理结果样图:
img转为jpg label转为png 并且像素为0-3. 0代表背景，1-3代表分类。label图像素太小，这里看不出来，可以看第三张数组图

5️⃣ 代码

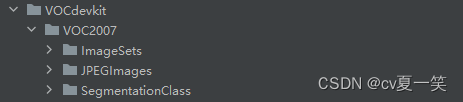

事先准备好VOC文件夹

"""
处理官网下载的ACDC到网络要求的VOC格式，按需调用
author: cvxiayixiao
Wechat: cvxiayixiao
"""
import os
from os.path import join
import nibabel as nib
import gzip
import shutil
import matplotlib.pyplot as plt
import numpy as np

ori_ACDC_train_path = './ACDC_challenge_20170617/training'


def niigz2nii():
    """
    解压每个患者的01阶段的nii.gz 和 gt.nii.gz 到输入文件夹"ACDC_nii"
    """

    input_path = ori_ACDC_train_path
    # 处理image
    # target='frame01.nii'
    # output_path = 'ACDC_nii/images'

    # 处理gt
    target = 'frame01_gt.nii'
    output_path = 'ACDC_nii/labels'

    for patient in os.listdir(input_path):
        # ACDC_challenge_20170617/training/patient001
        patient_path = join(input_path, patient)
        for niigz in os.listdir(patient_path):
            if target in niigz:
                niigzpath = join(patient_path, niigz)
                new_nii_path = join(output_path, niigz)
                shutil.copy(niigzpath, new_nii_path)


# niigz2nii()
def convert_nii_to_jpg():
    '''
    将ACDC_nii/images中的nii转到VOCjpg中
    :return:
    '''
    image_num = 0
    nii_path = "./ACDC_nii/images"
    output_dir = "./VOCdevkit/VOC2007/JPEGImages"
    for patient in os.listdir(nii_path):
        patient_path = join(nii_path, patient)
        for one in os.listdir(patient_path):
            one_patient_nii_path = join(patient_path, one)
            # 加载 .nii 文件
            nii_img = nib.load(one_patient_nii_path)
            data = nii_img.get_fdata()
            # 遍历数据的每个切片，并保存为 .png 文件
            for i in range(data.shape[2]):
                image_num += 1
                # 获取当前切片数据
                slice_data = data[:, :, i]
                # 创建输出文件路径
                num = f"{image_num}".zfill(6)
                output_path = os.path.join(output_dir, f'{patient}_{num}.jpg')
                # 以灰度图像格式保存切片数据为 .png 文件
                plt.imsave(output_path, slice_data, cmap='gray')


# convert_nii_to_jpg()

def convert_nii_to_png():
    '''
    将ACDC_nii/labels中的nii转到ACDC_nii/tmp_png_label中
    此时的像素是原label 中的像素，不是网络中的分类像素，还需要一部转换
    :return:
    '''
    image_num = 0
    nii_path = "./ACDC_nii/labels"
    output_dir = "./tmp"
    for patient in os.listdir(nii_path):
        patient_path = join(nii_path, patient)
        for one in os.listdir(patient_path):
            one_patient_nii_path = join(patient_path, one)
            # 加载 .nii 文件
            nii_img = nib.load(one_patient_nii_path)
            data = nii_img.get_fdata()
            # 遍历数据的每个切片，并保存为 .png 文件
            for i in range(data.shape[2]):
                image_num += 1
                # 获取当前切片数据
                slice_data = data[:, :, i]
                # 创建输出文件路径
                num = f"{image_num}".zfill(6)
                output_path = os.path.join(output_dir, f'{patient}_{num}.png')
                # 以灰度图像格式保存切片数据为 .png 文件
                plt.imsave(output_path, slice_data, cmap='gray')

from PIL import Image


def turnto255():
    from PIL import Image
    from PIL import Image
    for i in os.listdir("tmp"):
        output_path = os.path.join("./tmp1", i)
        png_path = join("tmp", i)
        # 读取图像
        image = plt.imread(png_path)

        # 取三个通道的平均值
        im_gray = np.mean(image, axis=2)
        im_gray = Image.fromarray((im_gray * 255).astype(np.uint8)).convert("L")
        # 保存输出图像
        im_gray.save(output_path)


def rename():
    """
    处理好的VOC2007 train和test名称不同，名称不对应不能训练
    转为对应的，之前的留作副本可以对应原图
    :return:
    """
    root = "VOCdevkit/VOC2007/SegmentationClass"
    for i in os.listdir(root):
        img_old_path = join(root, i)
        new_png_path = join(root, i[-10:])
        shutil.copy(img_old_path, new_png_path)


# rename()

将0-255转为0-3类代码，加微信cvxiayixiao

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133

6️⃣ 划分测试集和训练集

import os
import random

import numpy as np
from PIL import Image
from tqdm import tqdm

#   修改train_percent用于改变验证集的比例 9:1
trainval_percent    = 1
train_percent       = 0.9
VOCdevkit_path      = 'VOCdevkit'

if __name__ == "__main__":
    random.seed(0)
    print("Generate txt in ImageSets.")
    segfilepath     = os.path.join(VOCdevkit_path, 'VOC2007/SegmentationClass')
    saveBasePath    = os.path.join(VOCdevkit_path, 'VOC2007/ImageSets/Segmentation')

    temp_seg = os.listdir(segfilepath)
    total_seg = []
    for seg in temp_seg:
        if seg.endswith(".png"):
            total_seg.append(seg)

    num     = len(total_seg)
    list    = range(num)
    tv      = int(num*trainval_percent)
    tr      = int(tv*train_percent)
    trainval= random.sample(list,tv)
    train   = random.sample(trainval,tr)

    print("train and val size",tv)
    print("traub suze",tr)
    ftrainval   = open(os.path.join(saveBasePath,'trainval.txt'), 'w')
    ftest       = open(os.path.join(saveBasePath,'test.txt'), 'w')
    ftrain      = open(os.path.join(saveBasePath,'train.txt'), 'w')
    fval        = open(os.path.join(saveBasePath,'val.txt'), 'w')

    for i in list:
        name = total_seg[i][:-4]+'\n'
        if i in trainval:
            ftrainval.write(name)
            if i in train:
                ftrain.write(name)
            else:
                fval.write(name)
        else:
            ftest.write(name)

    ftrainval.close()
    ftrain.close()
    fval.close()
    ftest.close()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

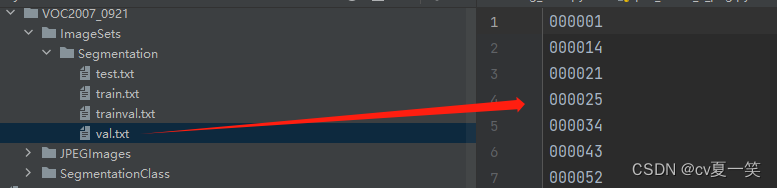

成功划分
