线路中故障电弧产生了应该如何治理？-安科瑞黄安南

故障电弧的危害

故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时，其中心温度可高达3000 ℃左右，并伴随有金属喷溅物，足以引燃任何可燃物，引发电气火灾，对人民群众的生命财产安全造成危害。因此需要采取相应的措施进行防护和治理。

2故障电弧产生的原因

原因一：电气线路老化，导致相间并联故障电弧

①　电气线路年代久远尚未更换；

②　私拉乱接、线路长时间过负荷运行加速线路老化；

③　紫外线、烟雾环境等造成线路老化。

原因二：线路绝缘破损，导致相间并联故障电弧及对地故障电弧

①　电气线路施工时未按规范使用套管等保护措施；

②　野蛮施工等施工不当导致线路绝缘皮破损；

③　后期装饰过程中因钉子等毁坏墙内电线绝缘皮；

④　未按规范位置敷设电线，导致电线被门窗、桌椅板凳等破坏绝缘皮；

⑤　鼠咬虫蛀等导致线路绝缘破坏。

原因三：线路虚断、接触不良引发串联故障电弧

①　使用蛮力穿管扯线导致线束内部虚断；

②　电气接头、接线端子等连接不牢；

③　插座老化失去弹性与插头接触不良。

★《故障电弧探测器》GB14287.4-2014

★《火灾自动报警系统设计规范》 GB50116-2013

9.1.6 电气火灾监控系统的设置不应影响供电系统的正常工作，不宜自动切断供电电源。

9.2.4 具有探测线路故障电弧功能的电气火灾监控探测器，其保护线路长度不宜大于100m

12.4.6 电气线路应设置电气火灾监控探测器，照明线路上应设置具有探测故障电弧功能的电气火灾监控探测器。

12.4.6条文说明 高度大于12m的空间场所最大的隐患就是电气火灾，因此设置电气火灾监控系统。照明线路故障引起的火灾占电气火灾的10％左右，此类建筑的顶部较高， 发火灾在不容易被发现，也没法在其上面设置其他探测器，只有设置具有探测故障电弧功能的电气火灾监控探测器，才能保证对照明线路故障引起的火灾的有效探测。

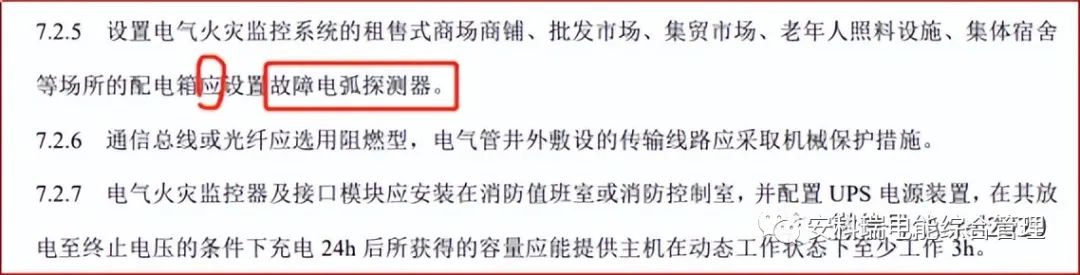

★《建筑电气防火设计标准》DB32/T 3698-2019

★《电气火灾监控系统设计、施工及验收规范》DB37/T 2863-2016

4 故障电弧探测器

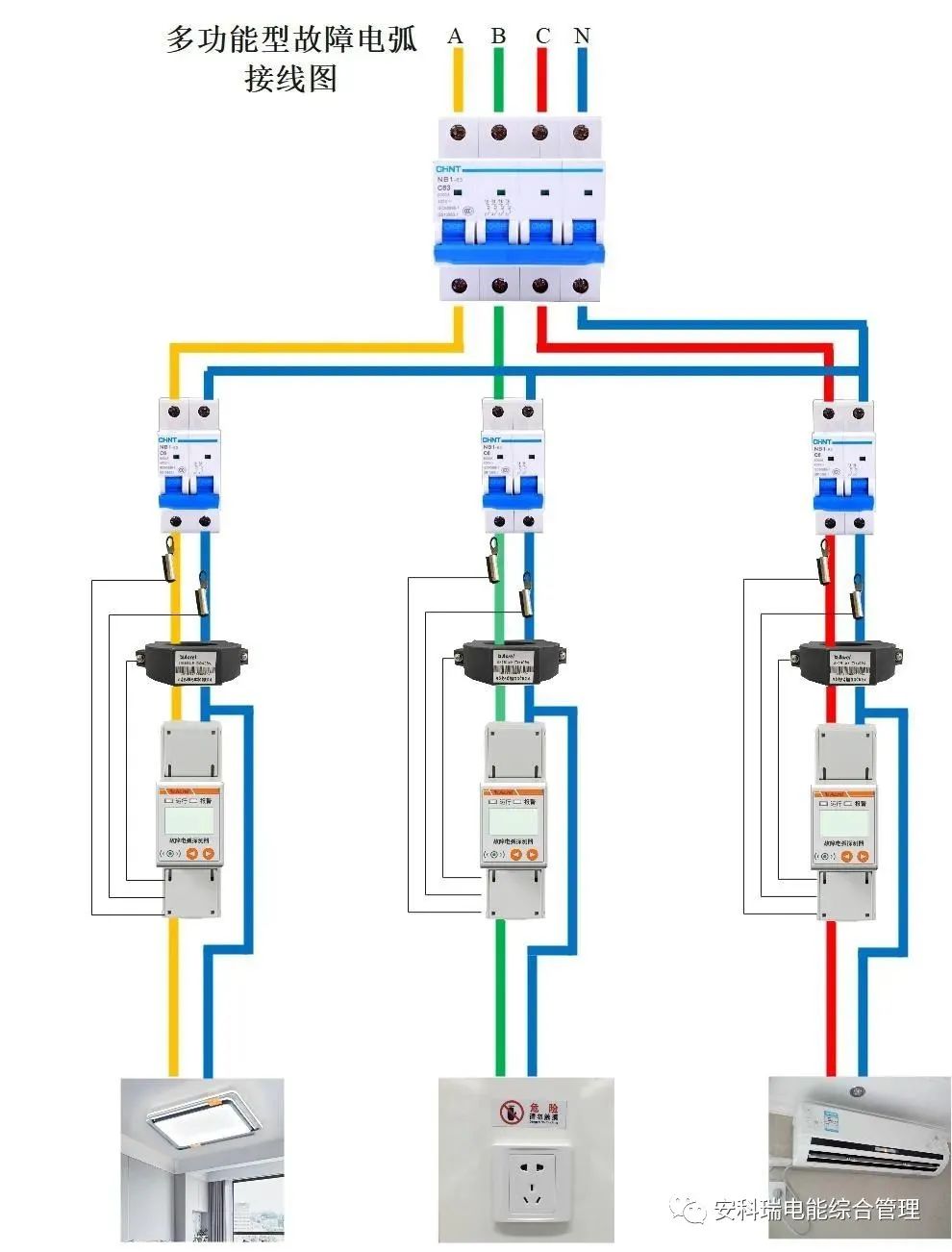

AAFD-40Z型故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，探测器可以进行现场的声光报警，并将报警信息传输给监控平台，以实现预警火灾发生的目的。

实时监测1路剩余电流、2路温度、电弧、电压、电流、功率、电能，DO联动，声光报警，LCD显示，RS485通讯，4G通讯。

5 多回路故障电弧探测器

AAFD-DU系列故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光报警，并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

实现 1路剩余电流,外接漏电互感器、4路温度,外接温度传感器，支持 32路故障电弧,1路二总线连接故障电弧传感器，DO联动，声光报警，LCD显示，RS485通讯，4G通讯。

6 故障电弧保护器

AFDD-32型电弧故障保护电器最大额定电流为32A。保护器中的电弧故障保护单元能检测和辨别到线路中的串联电弧故障、并联电弧故障及接地电弧故障。当检测到线路中存在故障电弧或短路、过载时会自动脱扣，切断电源，从而预防电气火灾的发生。

■短路保护功能：保护器实时监测用电线路电流，当线路发生短路故障时，快速脱扣，并发出光报警信号。

■过载保护功能：当被保护线路的电流过载，保护器脱扣，并发出光报警信号。

■电弧故障保护功能：当保护器检测到线路中存在电弧故障时，保护器脱扣，手柄断开，下端电源断开，发出光报警信号。
