软件设计模式系列之九——桥接模式

1 模式的定义

桥接模式是一种结构型设计模式，它用于将抽象部分与其实现部分分离，以便它们可以独立地变化。这种模式涉及一个接口，它充当一个桥，使得具体类可以在不影响客户端代码的情况下改变。桥接模式将继承关系转化为组合关系，从而减少类之间的紧密耦合度，使得系统更加灵活和可扩展。

桥接模式的核心思想是将系统中的多个维度的变化解耦，使得每个维度可以独立地扩展和修改，而不会影响到其他维度。这使得系统更加灵活，易于维护和扩展。桥接模式通常应用于需要处理多个变化维度的场景，如不同操作系统和应用程序之间的通信、多种格式和不同设备的兼容性等。

2 举例说明

让我们通过一个简单的例子来说明桥接模式。

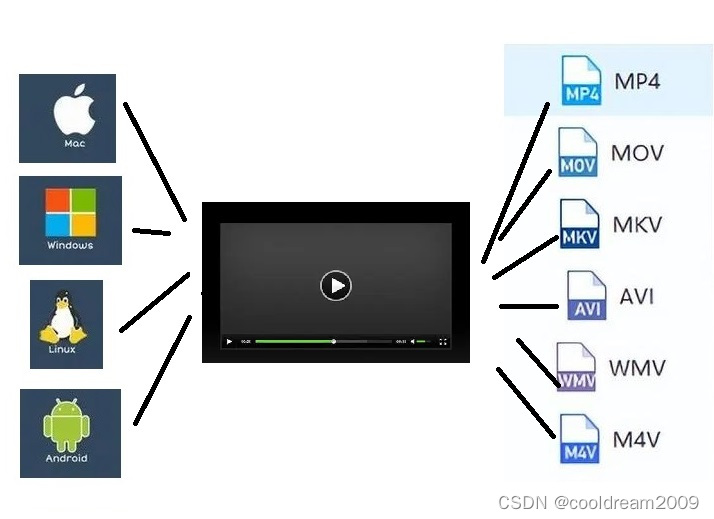

比如在视频播放器的场景中，我们可以使用桥接模式来处理两个独立变化的维度：视频格式和操作系统。视频格式维度包括FLV、AVI、MP4等不同的视频格式，操作系统维度包括Windows、Linux、macOS、Android等不同的操作系统。通过桥接模式，我们可以创建具有不同视频格式和运行在不同操作系统上的播放器，同时保持代码的可扩展性和可维护性。这意味着我们可以轻松地添加新的视频格式和支持新的操作系统，而不会对现有代码造成影响。

3 结构

桥接模式的结构包括以下几个关键组件：

抽象类（Abstraction）：定义抽象部分的接口，维护一个指向实现部分的引用。
扩展抽象类（Refined Abstraction）：扩展抽象类，实现更多特定功能。
实现接口（Implementor）：定义实现部分的接口，通常包括具体操作的方法。
具体实现类（Concrete Implementor）：实现接口的具体实现。

4 实现步骤

桥接模式的实现步骤如下：

定义实现接口（Implementor），并在其中声明抽象方法。
创建具体实现类（Concrete Implementor），实现实现接口中的方法。
定义抽象类（Abstraction），包含一个指向实现接口的引用，并在其中定义抽象方法。
创建扩展抽象类（Refined Abstraction），继承抽象类，并实现具体功能，可以调用实现接口中的方法。
在客户端代码中使用抽象类和具体实现类。

5 代码实现

// 实现接口 - 视频播放器实现
interface VideoPlayerImplementor {
    void playVideo();
}

// 具体实现类 - 不同视频格式的播放器
class FLVVideoPlayer implements VideoPlayerImplementor {
    public void playVideo() {
        System.out.println("播放FLV格式的视频。");
    }
}

class AVIVideoPlayer implements VideoPlayerImplementor {
    public void playVideo() {
        System.out.println("播放AVI格式的视频。");
    }
}

class MP4VideoPlayer implements VideoPlayerImplementor {
    public void playVideo() {
        System.out.println("播放MP4格式的视频。");
    }
}

// 抽象类 - 视频播放器
abstract class VideoPlayer {
    protected VideoPlayerImplementor implementor;

    public VideoPlayer(VideoPlayerImplementor implementor) {
        this.implementor = implementor;
    }

    public abstract void play();
}

// 扩展抽象类 - 不同操作系统上的视频播放器
class WindowsVideoPlayer extends VideoPlayer {
    public WindowsVideoPlayer(VideoPlayerImplementor implementor) {
        super(implementor);
    }

    public void play() {
        System.out.println("在Windows系统上播放视频：");
        implementor.playVideo();
    }
}

class LinuxVideoPlayer extends VideoPlayer {
    public LinuxVideoPlayer(VideoPlayerImplementor implementor) {
        super(implementor);
    }

    public void play() {
        System.out.println("在Linux系统上播放视频：");
        implementor.playVideo();
    }
}

class MacOSVideoPlayer extends VideoPlayer {
    public MacOSVideoPlayer(VideoPlayerImplementor implementor) {
        super(implementor);
    }

    public void play() {
        System.out.println("在macOS系统上播放视频：");
        implementor.playVideo();
    }
}

class AndroidVideoPlayer extends VideoPlayer {
    public AndroidVideoPlayer(VideoPlayerImplementor implementor) {
        super(implementor);
    }

    public void play() {
        System.out.println("在Android系统上播放视频：");
        implementor.playVideo();
    }
}

public class Client {
    public static void main(String[] args) {
        VideoPlayerImplementor flvPlayer = new FLVVideoPlayer();
        VideoPlayerImplementor mp4Player = new MP4VideoPlayer();

        VideoPlayer windowsFLVPlayer = new WindowsVideoPlayer(flvPlayer);
        VideoPlayer linuxMP4Player = new LinuxVideoPlayer(mp4Player);

        windowsFLVPlayer.play();  // 在Windows系统上播放FLV视频
        linuxMP4Player.play();    // 在Linux系统上播放MP4视频
    }
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94

在这个示例中，我们首先定义了视频播放器的实现接口（VideoPlayerImplementor），然后创建了具体实现类，表示不同视频格式的播放器。接着，我们定义了视频播放器的抽象类（VideoPlayer）和扩展抽象类，表示不同操作系统上的播放器。最后，通过客户端代码，我们可以选择不同的视频格式和操作系统，实现了桥接模式的应用。这使我们能够轻松扩展支持更多格式和操作系统的播放器，而不会修改现有代码。

6 典型应用场景

桥接模式在以下情况下非常有用：

当你需要避免在抽象和具体实现之间存在静态绑定关系时。
当一个类存在多个独立变化的维度，且需要独立扩展时，可以使用桥接模式来管理这些维度。
当你希望一个抽象部分的变化不会影响到客户端代码时，可以使用桥接模式。
典型应用包括不同操作系统上的图形用户界面库、不同数据库连接的数据库访问库等。

7 优缺点

优点：
解耦性：桥接模式将抽象和实现分离，降低了它们之间的耦合度。
可扩展性：可以方便地添加新的抽象和具体实现，而不会影响到已有的代码。
可维护性：由于分离了抽象和具体实现，代码更容易理解和维护。
符合开闭原则：可以在不修改现有代码的情况下扩展系统功能。
缺点：
增加复杂性：引入了额外的抽象层次，可能会增加代码的复杂性。
增加开发时间：相对于直接使用继承，桥接模式可能需要更多的开发时间

8 类似模式

桥接模式和类似模式中，有两种最常见的模式是适配器模式和装饰者模式。它们都属于结构型设计模式，并且在某些情况下可以与桥接模式有一定的联系。

• 适配器模式（Adapter Pattern）

联系：适配器模式通常用于使一个类的接口与另一个类的接口兼容，它的主要目的是使接口不兼容的类能够协同工作。在某种程度上，适配器模式也可以解决桥接模式中的问题，因为它们都涉及将不同的接口协同工作。

区别：适配器模式的主要焦点是在不同接口之间进行适配，通常是通过包装一个类来实现。而桥接模式的主要焦点是将抽象部分与实现部分分离，允许它们独立变化。桥接模式更加注重组合而不是适配。

• 装饰者模式（Decorator Pattern）

联系：装饰者模式和桥接模式都涉及到在运行时组合对象，而不是静态继承。它们都允许你在不修改核心类的情况下增加功能。

区别：装饰者模式主要用于动态地添加额外的职责或行为，而不改变对象的接口。它通常以一种递归的方式构建，每个装饰者都有一个基本组件的引用。相反，桥接模式的主要目标是将抽象部分和实现部分分离，以便它们可以独立变化，而不影响客户端。

虽然这些模式有一些相似之处，但它们的关注点和目标略有不同。桥接模式主要关注将抽象和实现分离，允许它们独立变化，通常涉及多个维度的变化。适配器模式主要关注接口的适配，以使不兼容的类能够协同工作。装饰者模式主要用于动态地增加对象的功能。在实际应用中，选择合适的模式取决于具体问题的需求。

9 小结

桥接模式是一种强大的设计模式，它可以将抽象和实现分离，使得系统更加灵活、可扩展和易于维护。通过示例、结构、实现步骤、代码实现、典型应用场景、优缺点以及类似模式的介绍，我们希望您现在对桥接模式有了更深入的理解，并能够在实际项目中合理应用它以解决复杂性和提高代码质量。桥接模式适用于需要处理多个独立变化维度的情况，以及需要保持灵活性和可扩展性的项目中。

在使用桥接模式时，确保仔细设计抽象和实现部分的接口，以便将它们正确连接起来。同时，要注意避免过度使用桥接模式，因为它可能增加代码的复杂性，只有在确实需要将抽象和实现分离时才应该采用这种模式。

最后，深入理解设计模式并将其应用到实际项目中需要时间和实践。桥接模式是设计模式中的一个重要工具，它可以帮助你构建更加灵活和可维护的软件系统。希望这篇博客能够帮助你更好地理解和应用桥接模式。
