芯科蓝牙BG27开发笔记7-配置蓝牙参数

基础的要求

1. 设置广播参数为间隔1000ms，不停止

2. 添加广播消息，含01、03、09、FF TYPE

3. 设置蓝牙通信间隔参数为320ms、400ms、2、4000ms超时

3. 配置发射功率为较低

4. 配置GATT所有数据与原Nordic 配置一致

为了解决以上疑问，需要多看一些示例代码。目前还没有看到有价值的例程。但是可以查看代码中的API接口说明，多试几次，可以找到。

// 自定义的广播数据
uint8_t advData[] = {0x02, 0x01, 0x06, 0x03, 0x03, 0x30, 0xFF, 0x03, 0xFF, 0xAA, 0x55, 0x0B, 0x09, 0x53, 0x55, 0x4E, 0x4C, 0x41, 0x4E, 0x54, 0x30, 0x30, 0x31};//0x02 01 06 03 03 30 FF 03 FF AA 55 0B 09 53 55 4E 4C 41 4E 54 30 30 31
/**************************************************************************//**
 * Bluetooth stack event handler.
 * This overrides the dummy weak implementation.
 *
 * @param[in] evt Event coming from the Bluetooth stack.
 *****************************************************************************/
void sl_bt_on_event(sl_bt_msg_t *evt)
{
  sl_status_t sc;
  static int cntt = 0;
  bd_addr address;
  uint8_t address_type;

  switch (SL_BT_MSG_ID(evt->header)) {
    // -------------------------------
    // This event indicates the device has started and the radio is ready.
    // Do not call any stack command before receiving this boot event!
    case sl_bt_evt_system_boot_id:

      // Extract unique ID from BT Address.
      sc = sl_bt_system_get_identity_address(&address, &address_type);
      app_assert_status(sc);

      app_log_info("Bluetooth %s address: %02X:%02X:%02X:%02X:%02X:%02X\n",
                   address_type ? "static random" : "public device",
                   address.addr[5],
                   address.addr[4],
                   address.addr[3],
                   address.addr[2],
                   address.addr[1],
                   address.addr[0]);

      // Create an advertising set.
      sc = sl_bt_advertiser_create_set(&advertising_set_handle);
      app_assert_status(sc);

      // 查找API，可以发现多个函数可以被使用
      //sl_bt_advertiser_set_data(advertising_set_handle, 0, sizeof(advData), advData);
      //sl_bt_advertiser_set_tx_power
      //sl_bt_legacy_advertiser_set_data

      // Generate data for advertising
      sc = sl_bt_legacy_advertiser_generate_data(advertising_set_handle,
                                                 sl_bt_advertiser_general_discoverable);
      app_assert_status(sc);

      // Set advertising interval to 100ms.
      // 设置广播间隔为1000ms，一直广播不停止
      sc = sl_bt_advertiser_set_timing(
        advertising_set_handle,
        1600, // min. adv. interval (milliseconds * 1.6) 320ms
        1600, // max. adv. interval (milliseconds * 1.6) 400ms
        0,   // adv. duration
        0);  // max. num. adv. events
      app_assert_status(sc);

      // 设置广播消息，放在此处有效而不能紧靠放在sl_bt_advertiser_create_set之后
      sc = sl_bt_legacy_advertiser_set_data(advertising_set_handle, sl_bt_advertiser_advertising_data_packet, sizeof(advData), advData);
      app_assert_status(sc);

      // Start advertising and enable connections.
      sc = sl_bt_legacy_advertiser_start(advertising_set_handle,
                                         sl_bt_advertiser_connectable_scannable);
      app_assert_status(sc);

注意，广播消息的设置，要有正确的顺序才行；

由于完整有用的例程不多，所以只能阅读【sl_bt_api.h】文件，除了函数，也需要看看结构体定义，多试是能将接口用起来。

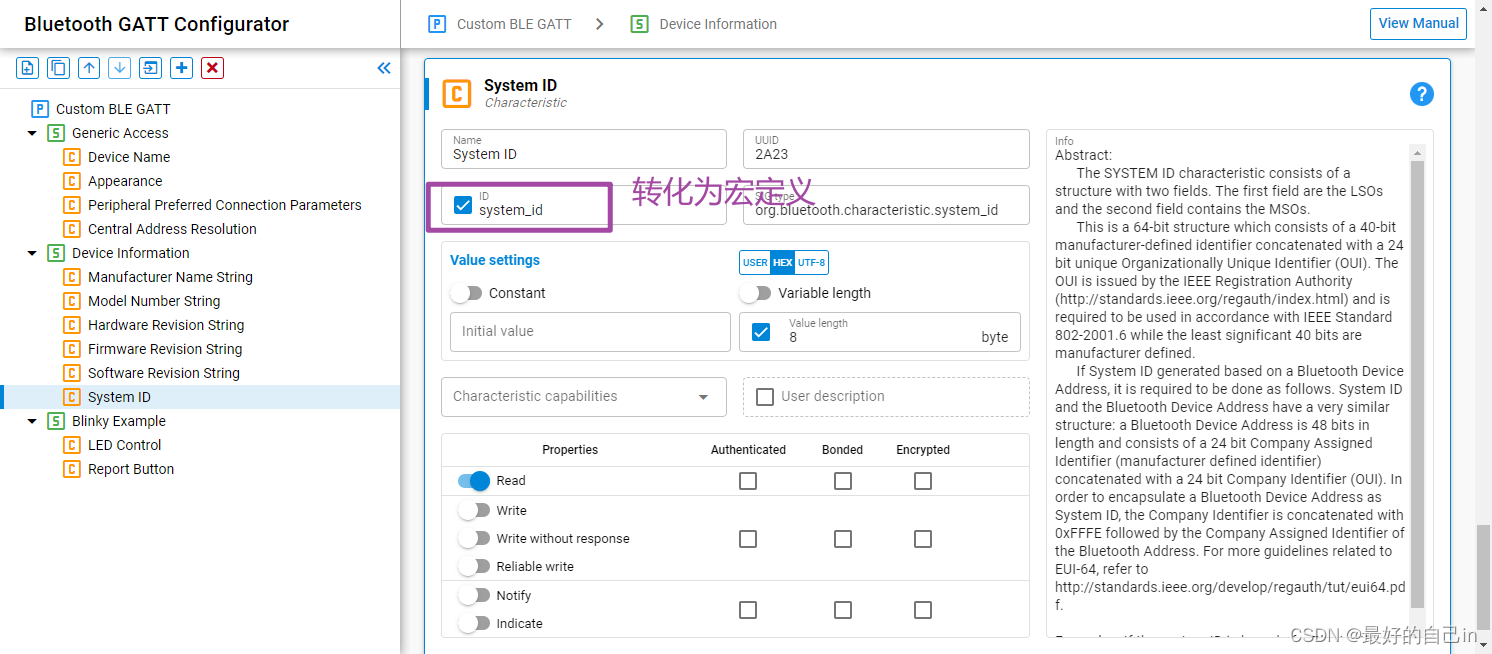

蓝牙属性配置UI的使用

ID必须要有，不然event中找不到此信号

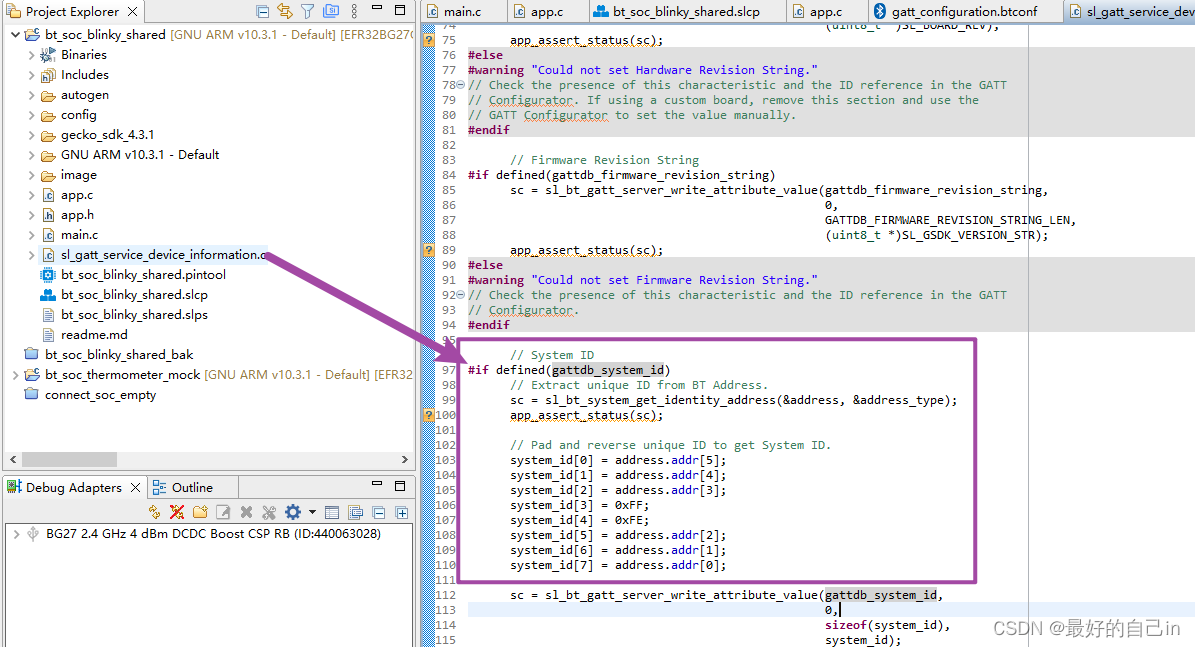

代码中对属性数据的设置：

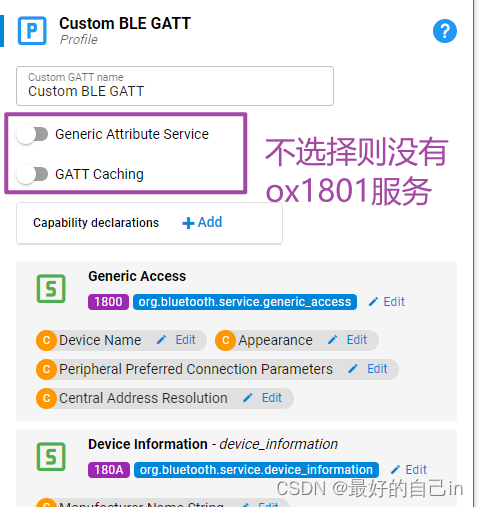

在这里，似乎只能不使用Generic Attribute服务，而不能使其为空，这是UI配置工具的局限吧，具体如何设置为空暂不考虑。

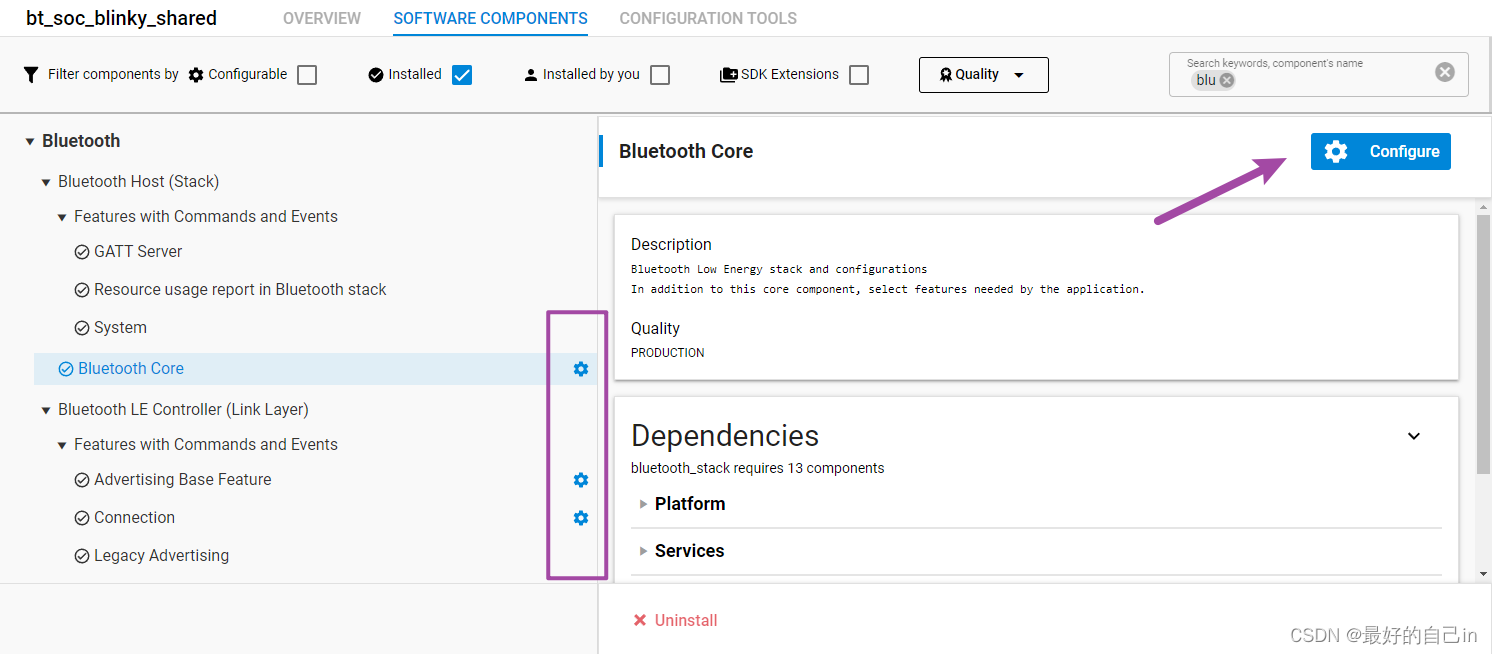

蓝牙参数的初始化配置，顺便地，，看下其他所有可配置的组件：

设置连接参数

广播参数在上边代码中已经说明。那连接参数呢？

经过测试，需要放到连接打开时间中，调用“sl_bt_connection_set_parameters”

    // -------------------------------
    // This event indicates that a new connection was opened.
    case sl_bt_evt_connection_opened_id:
      app_log_info("Connection opened.\n");
      // evt_connection_opened发生之后
      sl_bt_connection_set_parameters(evt->data.evt_connection_opened.connection, 256, 320, 0, 400, 0, 0x7FFF); //320ms-400ms的通信间隔
      //sl_bt_connection_set_parameters(evt->data.evt_connection_opened.connection, 10, 20, 0, 400, 0, 0x7FFF); //12.5ms-25ms的通信间隔

      break;

如何验证这个链接参数设置成功呢？

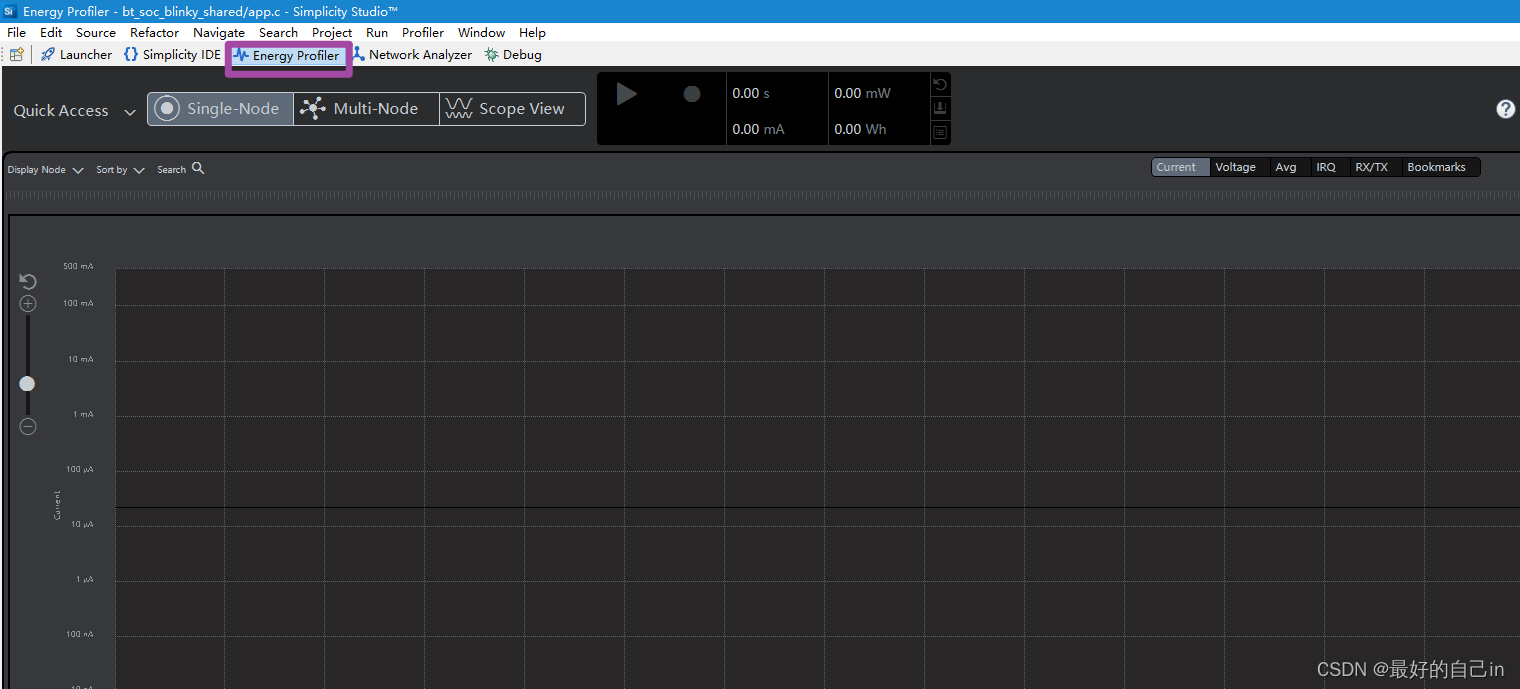

借助ssv5集成的功率监控：

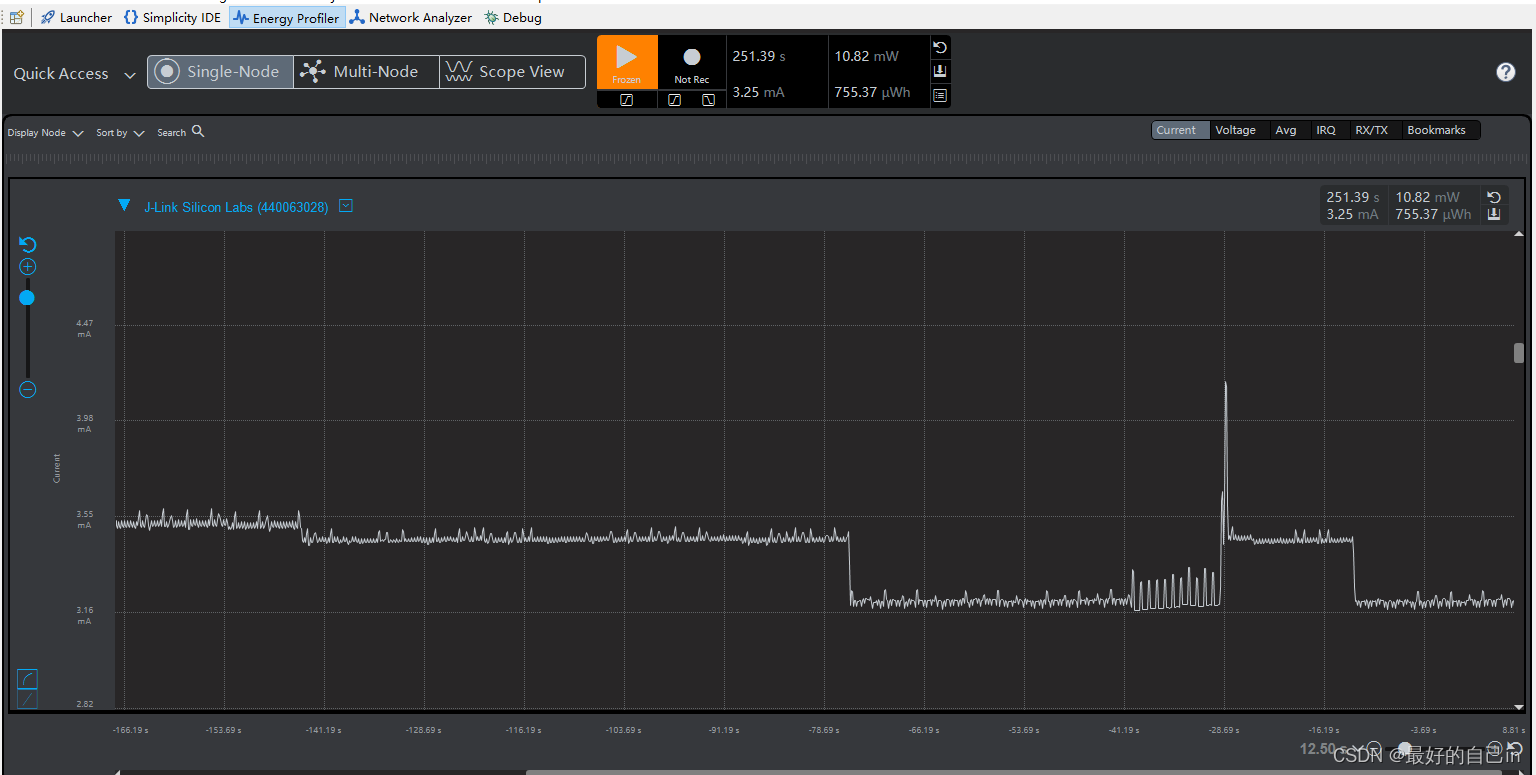

放大电流曲线图，可以清晰识别出通信阶段的蓝牙连接间隔。

注意，连接间隔受APP侧的控制，调试app可以调整此参数。此处设置相当于设置了一个默认值。具体的内容还有待了解。

（补充）：此处遇到了手机不兼容的情况，刷机的红米，连接之后自动将间隔设置为最短！可能那些能刷机的手机在蓝牙稳定性上有更多不确定，需要注意。

使用app_timer

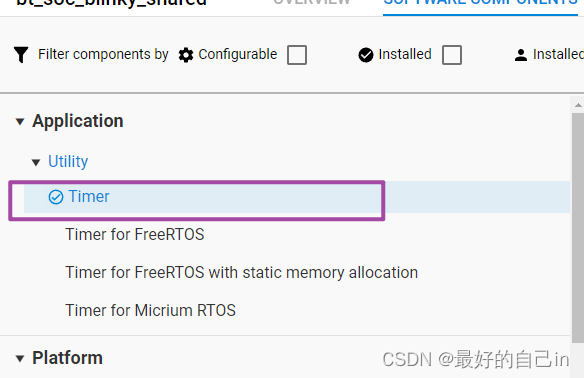

添加timer模块：

参考吞吐量例程，可知其用法：

#include "app_timer.h"

static app_timer_t refresh_timer;

static void refresh_timer_callback(app_timer_t *timer,
                                   void *data)
{
  (void)timer;
  (void)data;
  timer_on_refresh_rssi();
}

/**************************************************************************//**
 * Start RSSI refresh timer
 *****************************************************************************/
void timer_refresh_rssi_start(void)
{
  // Start refresh timer
  sl_status_t sc;
  sc = app_timer_start(&refresh_timer,
                       THROUGHPUT_CENTRAL_REFRESH_TIMER_PERIOD,
                       refresh_timer_callback,
                       NULL,
                       true);
  app_assert_status(sc);
}

/**************************************************************************//**
 * Stop RSSI refresh timer
 *****************************************************************************/
void timer_refresh_rssi_stop(void)
{
  // Stop refresh timer
  sl_status_t sc;
  sc = app_timer_stop(&refresh_timer);
  app_assert_status(sc);
}

/**************************************************************************//**
 * Event handler for timer
 *****************************************************************************/
void timer_on_refresh_rssi(void)
{
  sl_status_t sc;
  if (connection_handle_central != SL_BT_INVALID_CONNECTION_HANDLE  && central_state.state != THROUGHPUT_STATE_TEST) {
    sc = sl_bt_connection_get_rssi(connection_handle_central);
    app_assert_status(sc);
  }
}
