GB28181学习（四）——网络设备信息查询
要求
- 源设备向目标设备发送信息查询命令，目标设备将结果通过查询应答命令返回给源设备；
- 设备信息查询命令包括：
- 设备目录
- 设备信息
- 设备状态信息
- 设备配置
- 预置位、看守位
- 巡航轨迹列表
- 巡航轨迹
- PTZ精准状态
- 存储卡状态等
- 信息查询的范围：本地SIP监控域、跨SIP监控域；
- 网络设备信息查询命令均采用MESSAGE方法；
- 目录查询应答命令支持多响应消息传输；
- 源设备：
- SIP客户端
- 网关或联网系统
- 目标设备：
- SIP设备端
- 网关或联网系统
流程
具体流程：
- 源设备向SIP服务器发送设备查询命令；
- SIP服务器收到命令，返回200 OK；
- SIP服务器向目标设备转发设备查询命令；
- 目标设备收到命令，返回200 OK；
- 目标设备向SIP服务器发送设备查询响应命令；
- SIP服务器收到命令，返回200 OK；
- SIP服务器向源设备转发查询响应命令；
- 源设备收到命令，返回200 OK；
接口
请求
- 消息头Content-type头域：Content-type:Application/MANSCDP+xml；
- 设备信息查询命令采用MANSCDP协议格式；
- 收到MESSAGE消息后，立即返回200 OK，200 OK应答无消息体；
应答
- 消息头Content-type头域：Content-type:Application/MANSCDP+xml；
- 设备信息查询应答命令采用MANSCDP协议格式；
- 收到MESSAGE消息后，立即返回200 OK，200 OK应答无消息体；
测试
设备目录（Catalog）、设备信息（DeviceInfo）、设备状态（DeviceStatus）已自测通过。
设备目录
流程
- 添加国标id和本地ip，开始注册（界面端—>mysipsdk—>相机设备）；
- 界面显示注册成功（mysipsdk—>界面端）；
- 界面端发起请求设备目录（Catalog：界面端—>mysipsdk—>相机设备）；
- 界面显示设备目录信息（相机设备—>mysipsdk—>界面端）；
界面

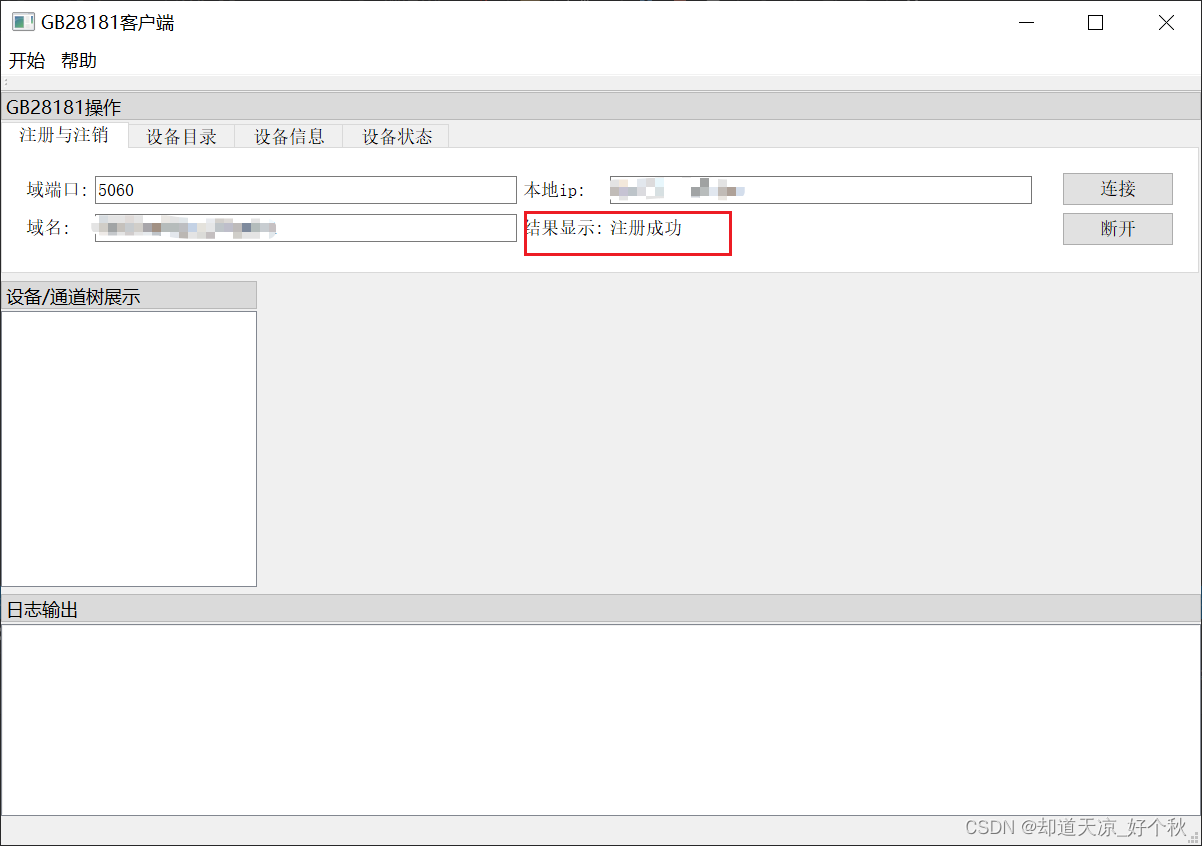

注册成功：

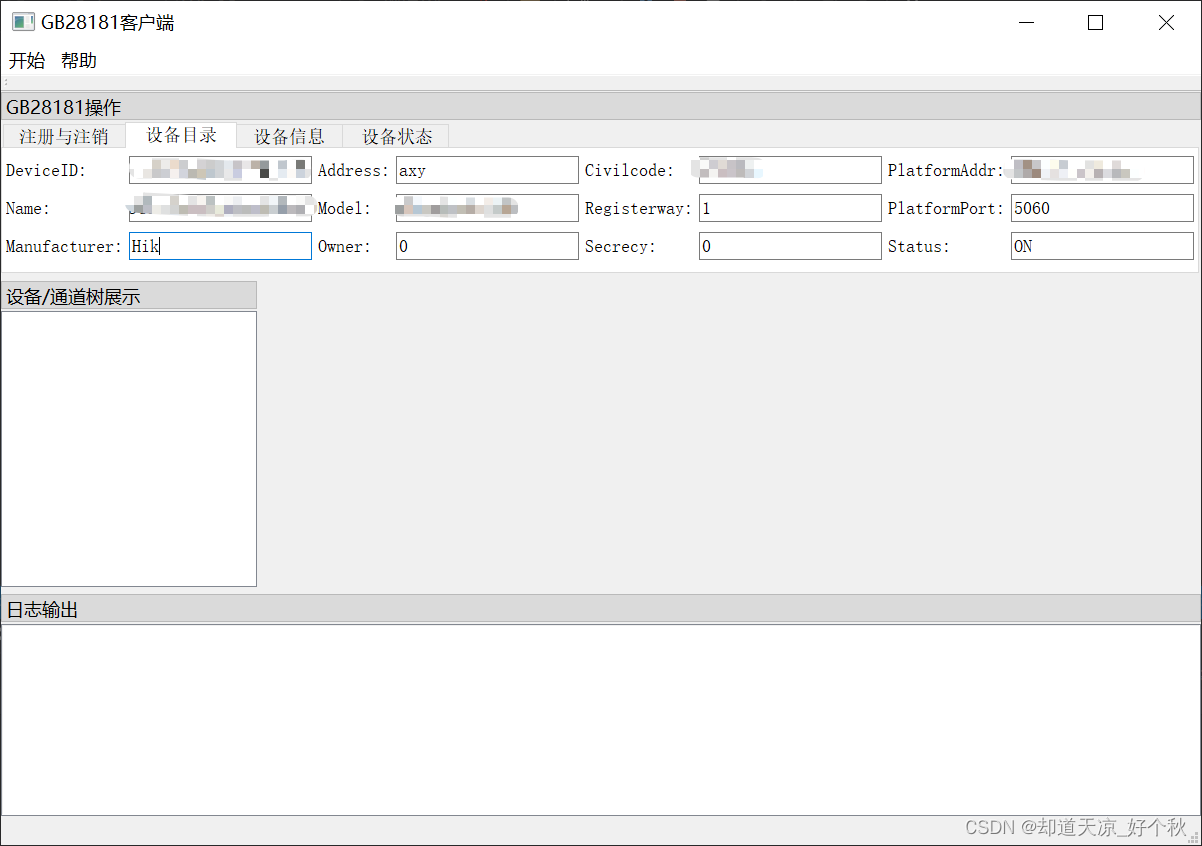

获取设备目录：
xml分析
- 查询设备目录请求（107—>111）
<Query> <CmdType>CatalogCmdType> <SN>xxSN> <DeviceID>xxxDeviceID> Query>- 1
- 2
- 3
- 4
- 5
- 6
- 查询设备目录应答（111—>107）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch= From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx>;tag= Call-ID: CSeq: 24464 MESSAGE User-Agent: IP Camera Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 设备目录返回（111—>107）
<Response> <CmdType>CatalogCmdType> <SN>xxSN> <DeviceID>xxxDeviceID> <SumNum>1SumNum> <DeviceList Num="1"> <Item> <DeviceID>xxxDeviceID> <Name>Camera 01Name> <Manufacturer>HikvisionManufacturer> <Model>IP CameraModel> <Owner>OwnerOwner> <CivilCode>xxCivilCode> <Address>AddressAddress> <Parental>0Parental> <ParentID>xxxParentID> <SafetyWay>0SafetyWay> <RegisterWay>1RegisterWay> <Secrecy>0Secrecy> <Status>ONStatus> Item> DeviceList> Response>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 设备目录返回应答（107—>111）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch= From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx>;tag= Call-ID: CSeq: 24464 MESSAGE User-Agent: IP Camera Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
设备信息
流程
- 添加国标id和本地ip，开始注册（界面端—>mysipsdk—>相机设备）；
- 界面显示注册成功（mysipsdk—>界面端）；
- 界面端发起请求设备信息（DeviceInfo：界面端—>mysipsdk—>相机设备）；
- 界面显示设备信息（相机设备—>mysipsdk—>界面端）；
界面
获取设备信息：
xml分析
- 查询设备信息请求（107—>111）
<Query> <CmdType>DeviceInfoCmdType> <SN>xxSN> <DeviceID>xxxDeviceID> Query>- 1
- 2
- 3
- 4
- 5
- 6
- 查询设备信息应答（111—>107）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch= From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx>;tag= Call-ID: CSeq: xx MESSAGE User-Agent: IP Camera Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 设备信息返回（111—>107）
<Response> <CmdType>DeviceInfoCmdType> <SN>xxSN> <DeviceID>xxxDeviceID> <Result>OKResult> <DeviceName>IP CAMERADeviceName> <Manufacturer>HikvisionManufacturer> <Model>xxxModel> <Firmware>xxFirmware> <Channel>1Channel> Response>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 设备信息返回应答（107—>111）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch= From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx>;tag= Call-ID: CSeq: xx MESSAGE User-Agent: IP Camera Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
设备状态
流程
- 添加国标id和本地ip，开始注册（界面端—>mysipsdk—>相机设备）；
- 界面显示注册成功（mysipsdk—>界面端）；
- 界面端发起请求设备状态（DeviceStatus：界面端—>mysipsdk—>相机设备）；
- 界面显示设备状态（相机设备—>mysipsdk—>界面端）；

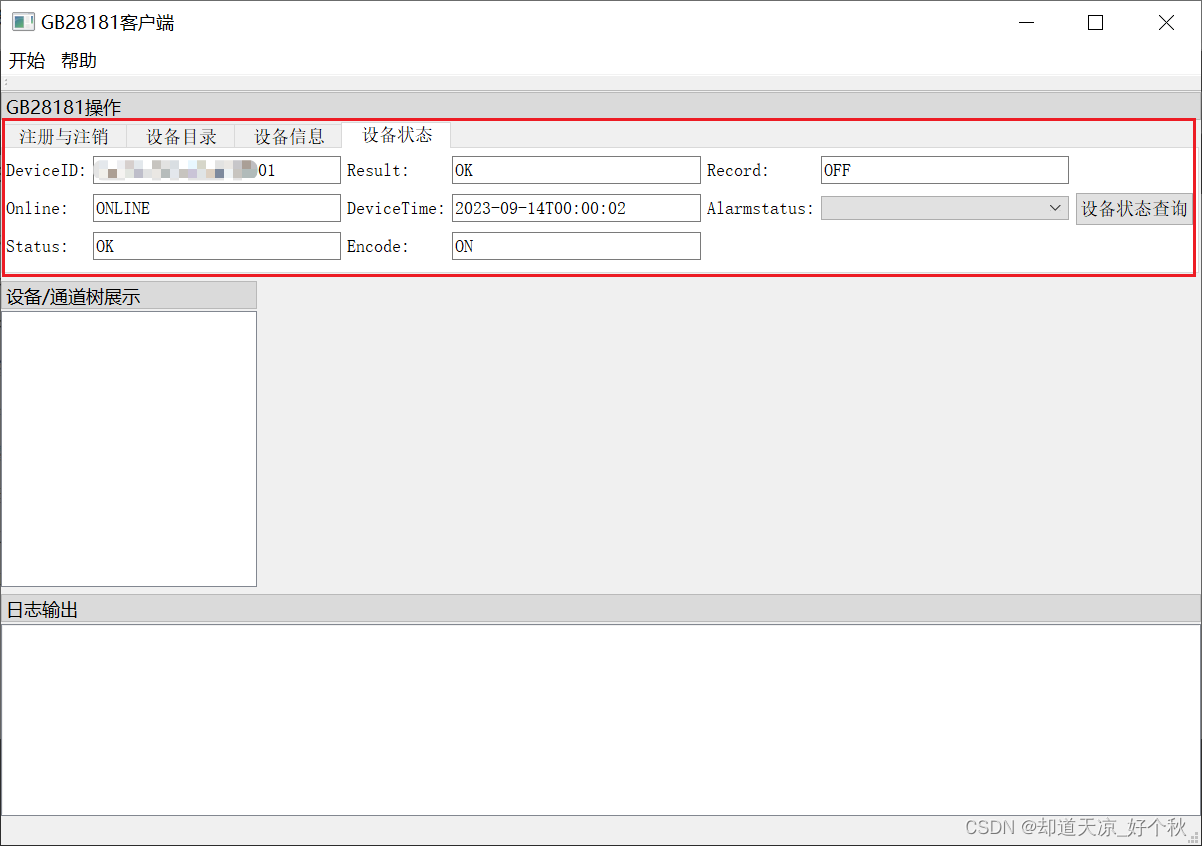

界面
xml分析
- 查询设备状态请求（107—>111）
MESSAGE sip:xxx@192.168.0.111:5060 SIP/2.0 Via: SIP/2.0/UDP 192.168.0.107:5060;rport;branch= Max-Forwards: 70 From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx> Contact: <sip:xxx@192.168.0.107:5060> Call-ID: CSeq: 26500 MESSAGE Content-Type: Application/MANSCDP+xml Content-Length: 145 <Query> <CmdType>DeviceStatusCmdType> <SN>xxxSN> <DeviceID>xxxDeviceID> Query>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 查询设备状态应答（111—>107）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch= From: <sip:xxx@192.168.0.107:5060>;tag= To: <sip:xxx@xx>;tag= Call-ID: CSeq: 26500 MESSAGE User-Agent: IP Camera Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 设备状态返回（111—>107）
MESSAGE sip:xxx@xx SIP/2.0 Via: SIP/2.0/UDP 192.168.0.111:5060;rport;branch= From: <sip:xxx@xx>;tag= To: <sip:xxx@xx> Call-ID: CSeq: 20 MESSAGE Content-Type: Application/MANSCDP+xml Max-Forwards: 70 User-Agent: IP Camera Content-Length: 339 <Response> <CmdType>DeviceStatusCmdType> <SN>xxSN> <DeviceID>xxxDeviceID> <Result>OKResult> <Online>ONLINEOnline> <Status>OKStatus> <DeviceTime>2023-09-15T21:30:15DeviceTime> <Alarmstatus Num="0"> Alarmstatus> <Encode>ONEncode> <Record>OFFRecord> Response>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 设备状态返回应答（107—>111）
SIP/2.0 200 OK Via: SIP/2.0/UDP 192.168.0.111:5060;rport=5060;received=192.168.0.111;branch= Call-ID: From: <sip:xxx@xx>;tag= To: <sip:xxx@xx>;tag= CSeq: 20 MESSAGE Content-Length: 0- 1
- 2
- 3
- 4
- 5
- 6
- 7

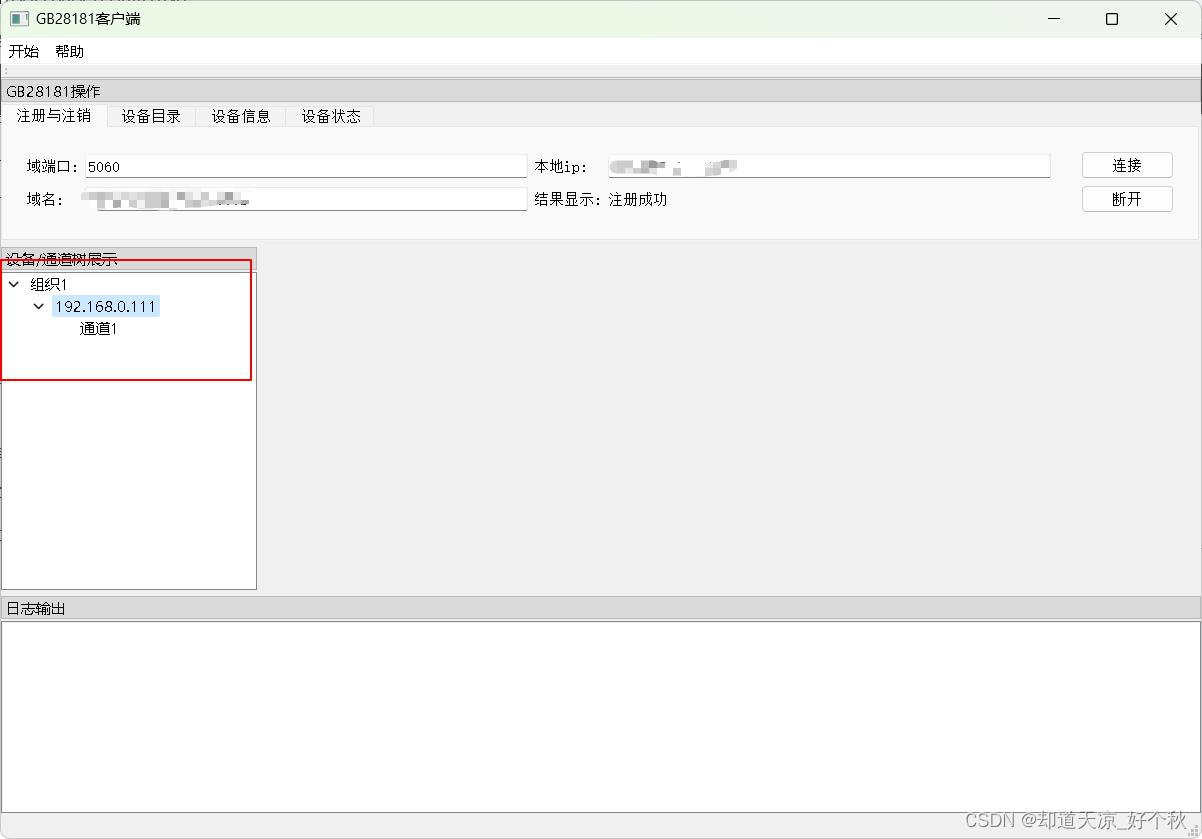

设备树展示
- 在注册之前添加”组织1“；
- 注册并获取设备目录和设备信息成功后，在设备/通道树展示区展示设备和通道信息；
- 双击通道可进行视频预览；
-
