TMS320F280049最小系统原理图

最近做了个新车规项目，第一次接触TMS320F280049，记录一下，最小系统原理图设计。

1.概述

第三代 C2000™ 器件系列是功能强大的微控制器，专为需要实时控制的复杂系统而设计，在许多汽车和工业应用中尤为重要。这些器件具有高速、低延迟集成模拟和控制外设，使用户能够整合其控制和通信设计。

C2000 系列实时微控制器采用各种高性能封装，具有不同的引脚封装、闪存大小、性能和功能集。该庞大的产品系列支持处理、检测和驱动等多种应用。所有 TMS320F2800x 器件（F280013x、F28002x、F28003x 和 F28004x）均采用业界出色的 TMS320C28x 32 位数字信号处理器 (DSP) 内核，运行频率为 100MHz 或更高。这与一个经过算术调整的指令集一起使 C2000 MCU 能够在超低延迟控制系统中运行浮点或定点代码。在性能方面，入门级和中等性能 F2800x 器件的闪存大小高达 384KB，RAM 大小高达 100KB。

2. 典型的 F2800x 系统方框图

图显示了典型的基于 C2000 的控制系统框图：

该微控制器由一个可适应初级电压轨的电源系统供电，该系统包括一个 3.3V 模拟电压 (VDDA)、一个 3.3V 数字电压 (VDDIO) 和一个 1.2V 内核电源轨 (VDD)。C2000 器件提供丰富的外设支持，基于 C2000 的系统通常包含以下连接到 MCU 的电路：电源管理、模拟输入的信号调节、晶体或外部振荡器、复位电路、通信收发器、数字 IO 引脚的外部接口、数字检测、脉宽调制 (PWM) 接口/驱动器以及任何其他所需的支持电路。

3. 最小系统原理图设计

3.1 封装和器件决策

确定正确的 C2000 器件是设计 TI 的 C2000 平台并将其集成到系统中的第一步。在考虑在系统中实施哪种 TMS320F2800x 器件时，除了成本和可用性之外，外设支持是最重要的决定因素之一。C2000 器件的性能通常与器件编号相关（F28002x 是入门级性能芯片，F28004x 是中等性能芯片）。此外，较新的器件通常会包括新的板载外设或现有外设的更新版本。每款器件都具有各种封装和外形。有关每种芯片封装尺寸的更多信息，请参阅器件特定数据表中的机械数据 部分。

3.2 电源及去耦电容

5V->3.3V电源；3.3V->1.2V电源。

3.3 晶振

20MHz，无源晶振。

3.4 GPIO

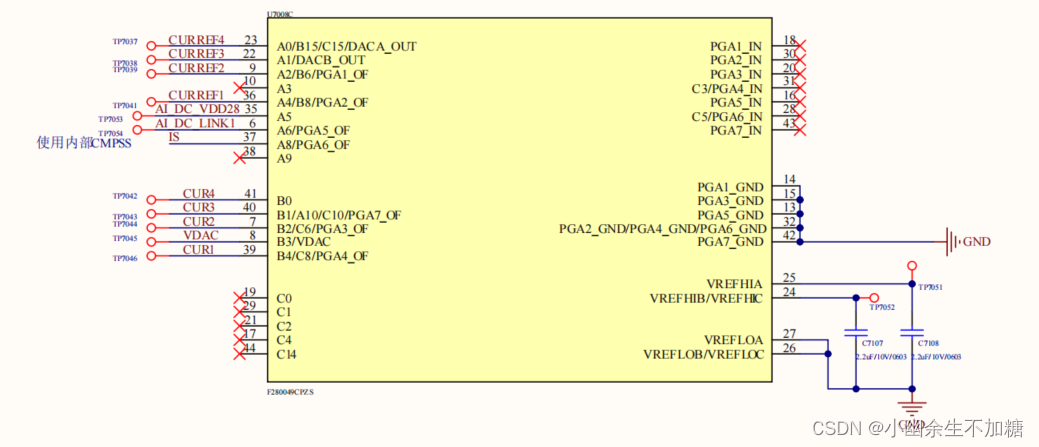

3.5 ADC模块

280049可以选择内部ADCREF，也可以外部参考。

3.6 JTAG
