    一、创建3台虚拟机

    具体操作步骤可以参考之前的教程，建议是先安装一台，然后克隆虚拟机，这样速度快。

    注意：在克隆时记得修改Mac地址、IP地址、UUID和主机名。（最后别忘了保存下快照~）

    安装VMware虚拟机、Linux系统（CentOS7）_何苏三月的博客-CSDN博客

    克隆Linux系统（centos）_linux克隆_何苏三月的博客-CSDN博客



    二、为每台虚拟机安装Docker

    请参考：Docker安装、常见命令、安装常见容器（Mysql、Redis等）_docker redis 容器_何苏三月的博客-CSDN博客

    教程中安装docker的命令

    yum install docker-ce docker-ce-cli containerd.io

    原来是默认安装最新版，这里需要指定一下版本，目的是保障后续安装k8s不出问题：

    yum install -y docker-ce-20.10.7 docker-ce-cli-20.10.7  containerd.io-1.4.6

    其他步骤不变。

    三、安装kubelet

    3.1 安装要求

    • 一台兼容的 Linux 主机。Kubernetes 项目为基于 Debian 和 Red Hat 的 Linux 发行版以及一些不提供包管理器的发行版提供通用的指令。

    • 每台机器 2 GB 或更多的 RAM （如果少于这个数字将会影响你应用的运行内存)

    • 2 CPU 核或更多

    • 集群中的所有机器的网络彼此均能相互连接(公网和内网都可以)

      • 设置防火墙放行规则

    • 节点之中不可以有重复的主机名、MAC 地址或 product_uuid。请参见这里了解更多详细信息。

      • 设置不同hostname

    • 开启机器上的某些端口。请参见这里 了解更多详细信息。

      • ​​​​​​​内网互信

    • 禁用交换分区。为了保证 kubelet 正常工作，你 必须 禁用交换分区。

      • ​​​​​​​永久关闭

    3.2 为每台服务器完成前置设置

    1. #各个机器设置自己的域名
    2. hostnamectl set-hostname xxxx
    3.
    4.
    5. # 将 SELinux 设置为 permissive 模式（相当于将其禁用）
    6. sudo setenforce 0
    7. sudo sed -i 's/^SELINUX=enforcing$/SELINUX=permissive/' /etc/selinux/config
    8.
    9. #关闭swap
    10. swapoff -a
    11. sed -ri 's/.*swap.*/#&/' /etc/fstab
    12.
    13. #允许 iptables 检查桥接流量
    14. cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
    15. br_netfilter
    16. EOF
    17.
    18. cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
    19. net.bridge.bridge-nf-call-ip6tables = 1
    20. net.bridge.bridge-nf-call-iptables = 1
    21. EOF
    22. sudo sysctl --system

    3.3 为每台服务器安装kubelet、kubeadm、kubectl

    kubelet - “厂长”

    kubectl - 程序员敲命令行的命令窗

    kubeadm - 引导创建集群的

    1. # 1.先配置K8S去哪儿下载的地址信息
    2. cat <<EOF > /etc/yum.repos.d/kubernetes.repo
    3. [kubernetes]
    4. name=Kubernetes
    5. baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
    6. enabled=1
    7. gpgcheck=0
    8. repo_gpgcheck=0
    9. gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
    10.    http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    11. exclude=kubelet kubeadm kubectl
    12. EOF
    13. # 2. 安装
    14. sudo yum install -y kubelet-1.20.9 kubeadm-1.20.9 kubectl-1.20.9 --disableexcludes=kubernetes
    15. # 3. 启动kubelet
    16. sudo systemctl enable --now kubelet

    💡systemctl status kubelet 查看状态会发现，kubelet 现在每隔几秒就会重启，因为它陷入了一个等待 kubeadm 指令的死循环。这是正常现象不用管！

    四、使用kubeadm引导集群

    4.1 master服务器

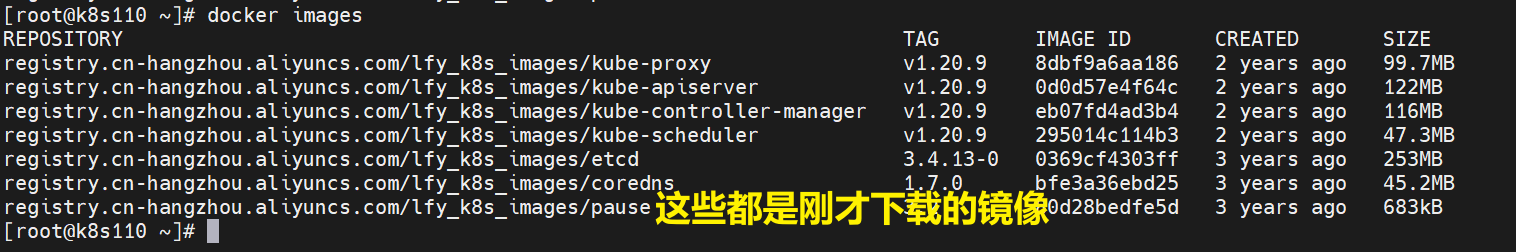

    下载各个机器需要的镜像，以下只需要在master机器上执行：

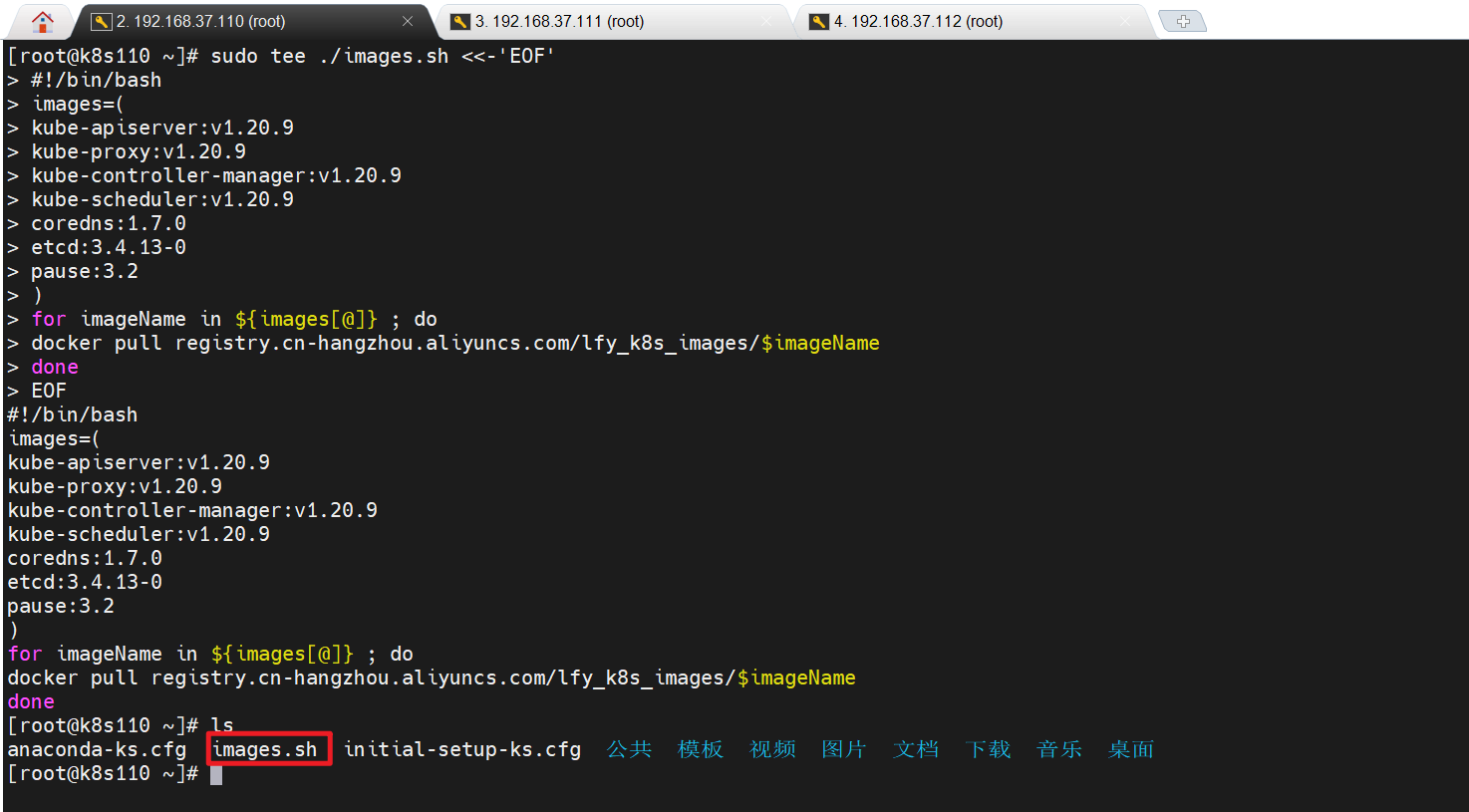

    1. # 1. 定义一个for循环，需要的东西下载
    2. sudo tee ./images.sh <<-'EOF'
    3. #!/bin/bash
    4. images=(
    5. kube-apiserver:v1.20.9
    6. kube-proxy:v1.20.9
    7. kube-controller-manager:v1.20.9
    8. kube-scheduler:v1.20.9
    9. coredns:1.7.0
    10. etcd:3.4.13-0
    11. pause:3.2
    12. )
    13. for imageName in ${images[@]} ; do
    14. docker pull registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images/$imageName
    15. done
    16. EOF
    17. # 2. 赋予权限，让它下载这些东西
    18. chmod +x ./images.sh && ./images.sh

    4.2 node1、node2服务器

    从图上可以知道，从节点也需要安装kube-proxy。我们可以只下载这个镜像，当然了为了避免出现意外，我们也可以都下载下来。

    方法完全参考4.1

    4.3 初始化主节点

    1.首先给所有的服务器都添加一下k8s110这台服务器的域名映射

    1. #所有机器添加master域名映射，以下需要修改为自己的内网ip地址
    2. echo "192.168.37.110  cluster-endpoint" >> /etc/hosts

    2.然后只在k8s110这台服务器上执行主节点初始化过程：

    1. #主节点初始化
    2. kubeadm init \
    3. --apiserver-advertise-address=192.168.37.110 \
    4. --control-plane-endpoint=cluster-endpoint \
    5. --image-repository registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images \
    6. --kubernetes-version v1.20.9 \
    7. --service-cidr=10.96.0.0/16 \
    8. --pod-network-cidr=192.168.50.0/24
    9.
    10. #要求所有网络范围不重叠 --pod-network-cidr  --service-cidr --apiserver-advertise-address 都不能重叠

    如果出现上述错误，则执行如下命令：

    sysctl -w net.ipv4.ip_forward=1

    然后重新执行

    最后看到如下画面则表示初始化成功！

    这段还比较重要的，它告诉我们怎么使用这个集群信息等等，所以我们把文本单独复制出来

    1. Your Kubernetes control-plane has initialized successfully!
    2.
    3. To start using your cluster, you need to run the following as a regular user:
    4.
    5.   mkdir -p $HOME/.kube
    6.   sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
    7.   sudo chown $(id -u):$(id -g) $HOME/.kube/config
    8.
    9. Alternatively, if you are the root user, you can run:
    10.
    11.   export KUBECONFIG=/etc/kubernetes/admin.conf
    12.
    13. You should now deploy a pod network to the cluster.
    14. Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
    15.   https://kubernetes.io/docs/concepts/cluster-administration/addons/
    16.
    17. You can now join any number of control-plane nodes by copying certificate authorities
    18. and service account keys on each node and then running the following as root:
    19.
    20.   kubeadm join cluster-endpoint:6443 --token 3e54se.alzs9d1mkf30f25w \
    21.     --discovery-token-ca-cert-hash sha256:689c076e294bdbb588103a51aaa7248b8a0df34bde634a6189d311ad46a02856 \
    22.     --control-plane
    23.
    24. Then you can join any number of worker nodes by running the following on each as root:
    25.
    26. kubeadm join cluster-endpoint:6443 --token 3e54se.alzs9d1mkf30f25w \
    27.     --discovery-token-ca-cert-hash sha256:689c076e294bdbb588103a51aaa7248b8a0df34bde634a6189d311ad46a02856

    那么按照它的要求一步一步执行吧！

    3.按要求创建文件夹复制文件给予权限等操作

    1. mkdir -p $HOME/.kube
    2. sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
    3. sudo chown $(id -u):$(id -g) $HOME/.kube/config

    然后我们查看一下集群的所有结点：

    1. #查看集群所有节点
    2. kubectl get nodes

    发现k8s110这台服务器就是master节点了，但是它的状态是NotReady。

    没关系按照它的要求继续执行，下一步说需要安装一个网络插件。

    4.安装网络插件

    可以有多种安装选择，我们就用calico

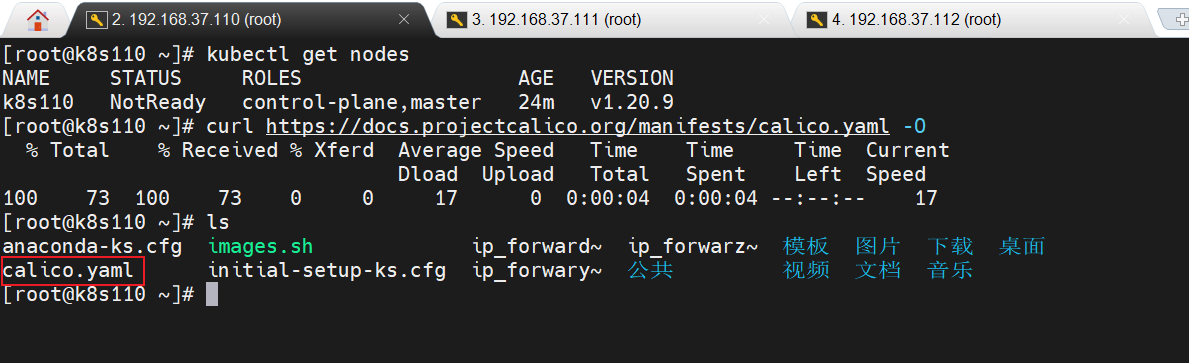

    curl https://docs.projectcalico.org/v3.20/manifests/calico.yaml -O

    下载成功，我们calico.yaml配置文件就有了。

    重要提示💡：如果我们在初始化主节点时，修改了--pod-network-cidr=192.168.0.0/16，那么我们就要进入这个配置文件，将我们修改后的ip地址写上去。

    ok，有了这个配置文件，就可以通过如下命令为k8s安装calico插件所需要的东西了

    1. #根据配置文件，给集群创建资源（以后通过该命令为k8s创建资源，不限于calico）
    2. kubectl apply -f calico.yaml

     然后执行命令安装calico网络插件

    如果出现上述提示，说明我们的yaml文件有可能换行符搞错了等等。

    再重新下载就好了。

    我们如何查看集群部署了哪些应用呢？

    1. # 查看集群部署了哪些应用
    2. docker ps
    3. # 等价于
    4. kubectl get pods -A
    5. # 运行中的应用在docker里面叫容器，在k8s里面叫Pod,至于为什么，后续再讲

    以上，master节点就准备就绪了！

    4.4 work节点加入集群

    前面初始化主节点成功后的提示中有步骤：

    1. kubeadm join cluster-endpoint:6443 --token 3e54se.alzs9d1mkf30f25w \
    2.     --discovery-token-ca-cert-hash sha256:689c076e294bdbb588103a51aaa7248b8a0df34bde634a6189d311ad46a02856

    我们只需要将它在另外两台服务器各自执行即可。

    如果加入报错，请查看是否已经关闭了防火墙，确保关闭防火墙然后执行：

    sysctl -w net.ipv4.ip_forward=1

    ok，然后去master查看一下节点信息。

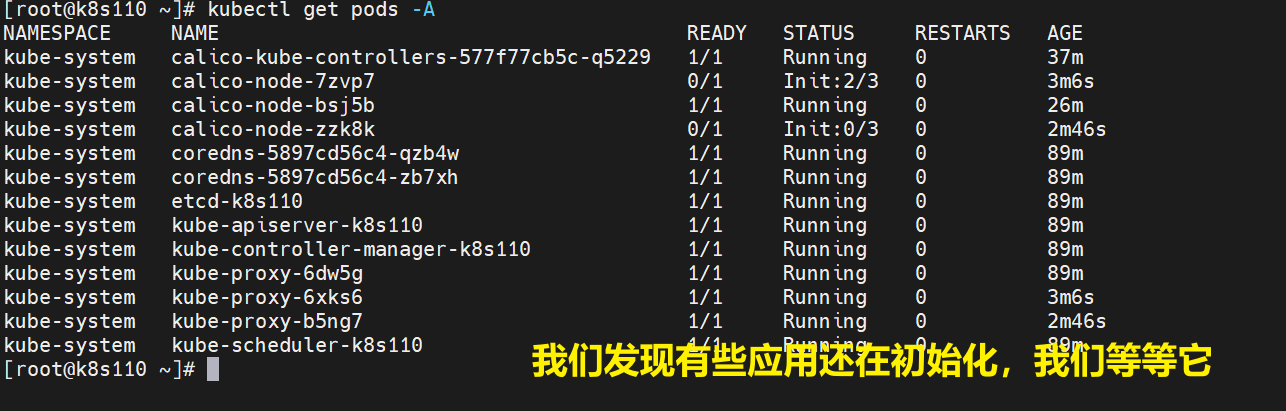

    我们也可以通过linux的命令 watch -n 1 kubectl get pods -A，每一秒查看一下状态

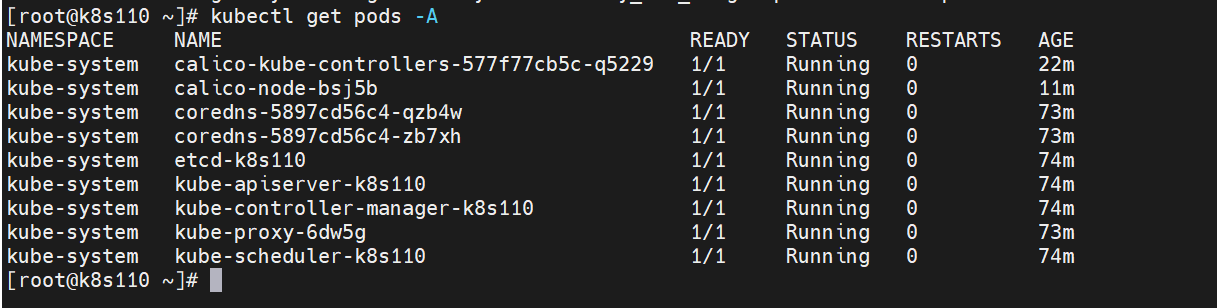

    OK了，我们再看看

    至此，K8S集群就跑起来了。

    五、token过期怎么办？

    token超过24小时就失效了，如果我们还没有加入从节点，或者想加入新的从节点，可以在master节点执行如下命令，让它重新生成

    kubeadm token create --print-join-command

    六、安装可视化界面dashboard

    6.1 安装

    kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.3.1/aio/deploy/recommended.yaml

    如果网络不好安装不了就复制下面的，将它写入到一个yaml文件中，然后执行该文件即可：

    1. # Copyright 2017 The Kubernetes Authors.
    2. #
    3. # Licensed under the Apache License, Version 2.0 (the "License");
    4. # you may not use this file except in compliance with the License.
    5. # You may obtain a copy of the License at
    6. #
    7. #     http://www.apache.org/licenses/LICENSE-2.0
    8. #
    9. # Unless required by applicable law or agreed to in writing, software
    10. # distributed under the License is distributed on an "AS IS" BASIS,
    11. # WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
    12. # See the License for the specific language governing permissions and
    13. # limitations under the License.
    14.
    15. apiVersion: v1
    16. kind: Namespace
    17. metadata:
    18.   name: kubernetes-dashboard
    19.
    20. ---
    21.
    22. apiVersion: v1
    23. kind: ServiceAccount
    24. metadata:
    25.   labels:
    26.     k8s-app: kubernetes-dashboard
    27.   name: kubernetes-dashboard
    28.   namespace: kubernetes-dashboard
    29.
    30. ---
    31.
    32. kind: Service
    33. apiVersion: v1
    34. metadata:
    35.   labels:
    36.     k8s-app: kubernetes-dashboard
    37.   name: kubernetes-dashboard
    38.   namespace: kubernetes-dashboard
    39. spec:
    40.   ports:
    41.     - port: 443
    42.       targetPort: 8443
    43.   selector:
    44.     k8s-app: kubernetes-dashboard
    45.
    46. ---
    47.
    48. apiVersion: v1
    49. kind: Secret
    50. metadata:
    51.   labels:
    52.     k8s-app: kubernetes-dashboard
    53.   name: kubernetes-dashboard-certs
    54.   namespace: kubernetes-dashboard
    55. type: Opaque
    56.
    57. ---
    58.
    59. apiVersion: v1
    60. kind: Secret
    61. metadata:
    62.   labels:
    63.     k8s-app: kubernetes-dashboard
    64.   name: kubernetes-dashboard-csrf
    65.   namespace: kubernetes-dashboard
    66. type: Opaque
    67. data:
    68.   csrf: ""
    69.
    70. ---
    71.
    72. apiVersion: v1
    73. kind: Secret
    74. metadata:
    75.   labels:
    76.     k8s-app: kubernetes-dashboard
    77.   name: kubernetes-dashboard-key-holder
    78.   namespace: kubernetes-dashboard
    79. type: Opaque
    80.
    81. ---
    82.
    83. kind: ConfigMap
    84. apiVersion: v1
    85. metadata:
    86.   labels:
    87.     k8s-app: kubernetes-dashboard
    88.   name: kubernetes-dashboard-settings
    89.   namespace: kubernetes-dashboard
    90.
    91. ---
    92.
    93. kind: Role
    94. apiVersion: rbac.authorization.k8s.io/v1
    95. metadata:
    96.   labels:
    97.     k8s-app: kubernetes-dashboard
    98.   name: kubernetes-dashboard
    99.   namespace: kubernetes-dashboard
    100. rules:
    101.   # Allow Dashboard to get, update and delete Dashboard exclusive secrets.
    102.   - apiGroups: [""]
    103.     resources: ["secrets"]
    104.     resourceNames: ["kubernetes-dashboard-key-holder", "kubernetes-dashboard-certs", "kubernetes-dashboard-csrf"]
    105.     verbs: ["get", "update", "delete"]
    106.     # Allow Dashboard to get and update 'kubernetes-dashboard-settings' config map.
    107.   - apiGroups: [""]
    108.     resources: ["configmaps"]
    109.     resourceNames: ["kubernetes-dashboard-settings"]
    110.     verbs: ["get", "update"]
    111.     # Allow Dashboard to get metrics.
    112.   - apiGroups: [""]
    113.     resources: ["services"]
    114.     resourceNames: ["heapster", "dashboard-metrics-scraper"]
    115.     verbs: ["proxy"]
    116.   - apiGroups: [""]
    117.     resources: ["services/proxy"]
    118.     resourceNames: ["heapster", "http:heapster:", "https:heapster:", "dashboard-metrics-scraper", "http:dashboard-metrics-scraper"]
    119.     verbs: ["get"]
    120.
    121. ---
    122.
    123. kind: ClusterRole
    124. apiVersion: rbac.authorization.k8s.io/v1
    125. metadata:
    126.   labels:
    127.     k8s-app: kubernetes-dashboard
    128.   name: kubernetes-dashboard
    129. rules:
    130.   # Allow Metrics Scraper to get metrics from the Metrics server
    131.   - apiGroups: ["metrics.k8s.io"]
    132.     resources: ["pods", "nodes"]
    133.     verbs: ["get", "list", "watch"]
    134.
    135. ---
    136.
    137. apiVersion: rbac.authorization.k8s.io/v1
    138. kind: RoleBinding
    139. metadata:
    140.   labels:
    141.     k8s-app: kubernetes-dashboard
    142.   name: kubernetes-dashboard
    143.   namespace: kubernetes-dashboard
    144. roleRef:
    145.   apiGroup: rbac.authorization.k8s.io
    146.   kind: Role
    147.   name: kubernetes-dashboard
    148. subjects:
    149.   - kind: ServiceAccount
    150.     name: kubernetes-dashboard
    151.     namespace: kubernetes-dashboard
    152.
    153. ---
    154.
    155. apiVersion: rbac.authorization.k8s.io/v1
    156. kind: ClusterRoleBinding
    157. metadata:
    158.   name: kubernetes-dashboard
    159. roleRef:
    160.   apiGroup: rbac.authorization.k8s.io
    161.   kind: ClusterRole
    162.   name: kubernetes-dashboard
    163. subjects:
    164.   - kind: ServiceAccount
    165.     name: kubernetes-dashboard
    166.     namespace: kubernetes-dashboard
    167.
    168. ---
    169.
    170. kind: Deployment
    171. apiVersion: apps/v1
    172. metadata:
    173.   labels:
    174.     k8s-app: kubernetes-dashboard
    175.   name: kubernetes-dashboard
    176.   namespace: kubernetes-dashboard
    177. spec:
    178.   replicas: 1
    179.   revisionHistoryLimit: 10
    180.   selector:
    181.     matchLabels:
    182.       k8s-app: kubernetes-dashboard
    183.   template:
    184.     metadata:
    185.       labels:
    186.         k8s-app: kubernetes-dashboard
    187.     spec:
    188.       containers:
    189.         - name: kubernetes-dashboard
    190.           image: kubernetesui/dashboard:v2.3.1
    191.           imagePullPolicy: Always
    192.           ports:
    193.             - containerPort: 8443
    194.               protocol: TCP
    195.           args:
    196.             - --auto-generate-certificates
    197.             - --namespace=kubernetes-dashboard
    198.             # Uncomment the following line to manually specify Kubernetes API server Host
    199.             # If not specified, Dashboard will attempt to auto discover the API server and connect
    200.             # to it. Uncomment only if the default does not work.
    201.             # - --apiserver-host=http://my-address:port
    202.           volumeMounts:
    203.             - name: kubernetes-dashboard-certs
    204.               mountPath: /certs
    205.               # Create on-disk volume to store exec logs
    206.             - mountPath: /tmp
    207.               name: tmp-volume
    208.           livenessProbe:
    209.             httpGet:
    210.               scheme: HTTPS
    211.               path: /
    212.               port: 8443
    213.             initialDelaySeconds: 30
    214.             timeoutSeconds: 30
    215.           securityContext:
    216.             allowPrivilegeEscalation: false
    217.             readOnlyRootFilesystem: true
    218.             runAsUser: 1001
    219.             runAsGroup: 2001
    220.       volumes:
    221.         - name: kubernetes-dashboard-certs
    222.           secret:
    223.             secretName: kubernetes-dashboard-certs
    224.         - name: tmp-volume
    225.           emptyDir: {}
    226.       serviceAccountName: kubernetes-dashboard
    227.       nodeSelector:
    228.         "kubernetes.io/os": linux
    229.       # Comment the following tolerations if Dashboard must not be deployed on master
    230.       tolerations:
    231.         - key: node-role.kubernetes.io/master
    232.           effect: NoSchedule
    233.
    234. ---
    235.
    236. kind: Service
    237. apiVersion: v1
    238. metadata:
    239.   labels:
    240.     k8s-app: dashboard-metrics-scraper
    241.   name: dashboard-metrics-scraper
    242.   namespace: kubernetes-dashboard
    243. spec:
    244.   ports:
    245.     - port: 8000
    246.       targetPort: 8000
    247.   selector:
    248.     k8s-app: dashboard-metrics-scraper
    249.
    250. ---
    251.
    252. kind: Deployment
    253. apiVersion: apps/v1
    254. metadata:
    255.   labels:
    256.     k8s-app: dashboard-metrics-scraper
    257.   name: dashboard-metrics-scraper
    258.   namespace: kubernetes-dashboard
    259. spec:
    260.   replicas: 1
    261.   revisionHistoryLimit: 10
    262.   selector:
    263.     matchLabels:
    264.       k8s-app: dashboard-metrics-scraper
    265.   template:
    266.     metadata:
    267.       labels:
    268.         k8s-app: dashboard-metrics-scraper
    269.       annotations:
    270.         seccomp.security.alpha.kubernetes.io/pod: 'runtime/default'
    271.     spec:
    272.       containers:
    273.         - name: dashboard-metrics-scraper
    274.           image: kubernetesui/metrics-scraper:v1.0.6
    275.           ports:
    276.             - containerPort: 8000
    277.               protocol: TCP
    278.           livenessProbe:
    279.             httpGet:
    280.               scheme: HTTP
    281.               path: /
    282.               port: 8000
    283.             initialDelaySeconds: 30
    284.             timeoutSeconds: 30
    285.           volumeMounts:
    286.           - mountPath: /tmp
    287.             name: tmp-volume
    288.           securityContext:
    289.             allowPrivilegeEscalation: false
    290.             readOnlyRootFilesystem: true
    291.             runAsUser: 1001
    292.             runAsGroup: 2001
    293.       serviceAccountName: kubernetes-dashboard
    294.       nodeSelector:
    295.         "kubernetes.io/os": linux
    296.       # Comment the following tolerations if Dashboard must not be deployed on master
    297.       tolerations:
    298.         - key: node-role.kubernetes.io/master
    299.           effect: NoSchedule
    300.       volumes:
    301.         - name: tmp-volume
    302.           emptyDir: {}

    6.2 暴露端口

    kubectl edit svc kubernetes-dashboard -n kubernetes-dashboard

    type: ClusterIP 改为 type: NodePort

    相当于docker中将内部的端口映射到linux的某个端口

    找到放行的端口

    1. kubectl get svc -A |grep kubernetes-dashboard
    2. ## 如果是云服务器，找到端口，在安全组放行

    6.3 访问web界面

    访问： https://集群任意IP:端口 https://192.168.37.110:31820/

    发现虚拟机部署的无法访问，云服务器则没有问题。

    我后面试了试Google、Edge都不行，华为浏览器、火狐浏览器可以访问到：

     具体怎么解决，这个我放到后面有时间再处理吧~

    6.4 创建访问账号

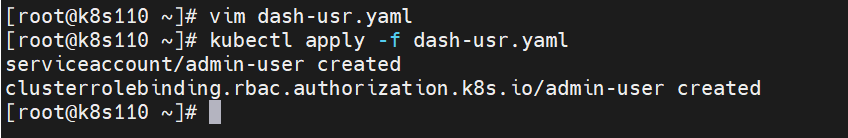

    创建一个配置文件dash-usr.yaml

    1. #创建访问账号，准备一个yaml文件； vi dash.yaml
    2. apiVersion: v1
    3. kind: ServiceAccount
    4. metadata:
    5.   name: admin-user
    6.   namespace: kubernetes-dashboard
    7. ---
    8. apiVersion: rbac.authorization.k8s.io/v1
    9. kind: ClusterRoleBinding
    10. metadata:
    11.   name: admin-user
    12. roleRef:
    13.   apiGroup: rbac.authorization.k8s.io
    14.   kind: ClusterRole
    15.   name: cluster-admin
    16. subjects:
    17. - kind: ServiceAccount
    18.   name: admin-user
    19.   namespace: kubernetes-dashboard

    6.5 生成令牌

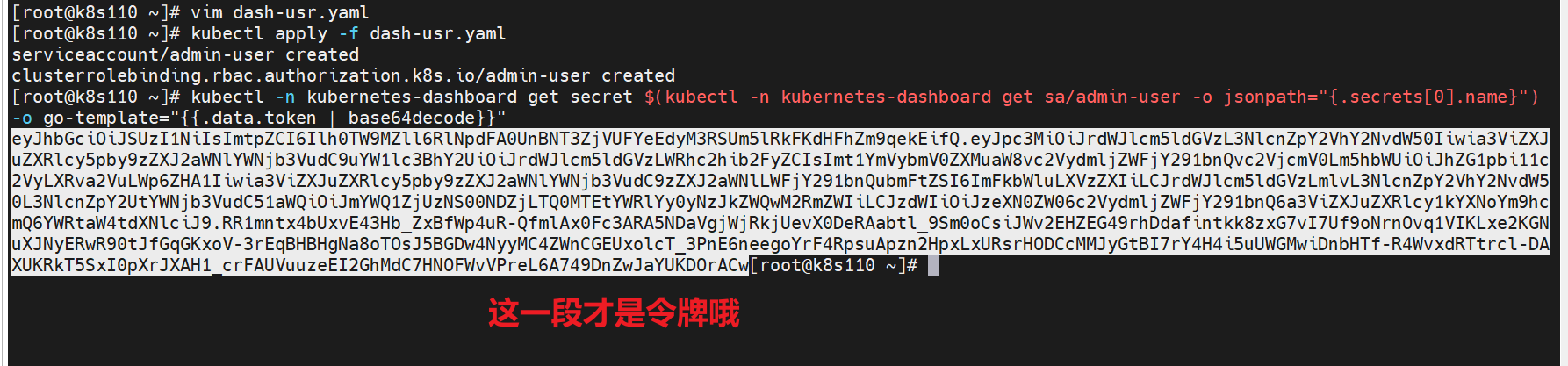

    这个可视化界面是通过令牌登录的，我们可以通过如下命令生成访问令牌：

    1. #获取访问令牌
    2. kubectl -n kubernetes-dashboard get secret $(kubectl -n kubernetes-dashboard get sa/admin-user -o jsonpath="{.secrets[0].name}") -o go-template="{{.data.token | base64decode}}"

    6.6 登录

    七、写在后面的话

    值得注意的是，我们的这些kubectl命令都需要在master节点上运行，别整岔劈了！

    另外，我们重启后，k8s集群正常来说就会自动启动，只不过部分应用需要时间慢慢启动，等他们全部running

    如果发现没有重启成功，那么检查一下swap交换分区是不是没有关闭？防火墙是不是打开了？docker是不是都启动了？

    遇事不要慌，逐一进行排查，这也是处理问题的能力。我在搭建的过程中，也遇到了不少的坑，正常。不过只要严格按照上述过程执行，我相信问题不大的。

    好了，我们下一个阶段见！

  • 相关阅读:
    链表、树和图专项练习
    Vue Router
    管道和FIFO
    2022年湖北劳务资质如何办理？劳务资质不分等级
    在数据链路层扩展以太网
    高蛋白过敏我们该如何缓解？教你几招远离过敏吃喝无忌
    GEE开发之Landsat8_NDVI的数据分析
    【ArchSummit】Web3.0去中心化预言机网络技术剖析
    Linux 调试之strace
    编码中的Adapter，不仅是一种设计模式，更是一种架构理念与解决方案
  • 原文地址：https://blog.csdn.net/YuanFudao/article/details/132886568
