基于51单片机环境监测控制系统-proteus仿真-源程序

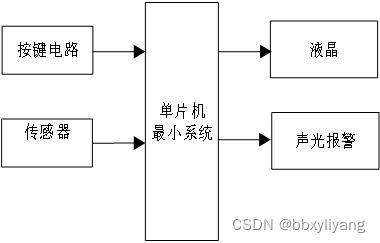

一、系统方案
本设计采用52单片机作为主控器，液晶1602显示，PM2.5检测，光照强度检测、按键设置报警，声光报警、WIFI传输。

二、硬件设计
原理图如下：

三、单片机软件设计
1、首先是系统初始化
Esp8266_init();
Lcd1602_Display_Init();
Lcd1602_Display_String(0,0,"Pm:000 Li:000 “);
Lcd1602_Display_String(1,0,” ");
2、液晶显示程序

/********************************************************************

• 名称 : delay_uint()
• 功能 : 小延时。
• 输入 : 无
• 输出 : 无
  ***********************************************************************/
  void Lcd1602_delay_uint(unsigned int q)
  {
  while(q–);
  }

/********************************************************************

• 名称 : write_com(uchar com)
• 功能 : 1602命令函数
• 输入 : 输入的命令值
• 输出 : 无
  ***********************************************************************/
  void Lcd1602_write_com(unsigned char com)
  {
  Lcd1602_e=0;
  Lcd1602_rs=0;
  Lcd1602_rw=0;
  P0=com;
  Lcd1602_delay_uint(3);
  Lcd1602_e=1;
  Lcd1602_delay_uint(25);
  Lcd1602_e=0;
  }

/********************************************************************

• 名称 : write_data(uchar dat)

• 功能 : 1602写数据函数

• 输入 : 需要写入1602的数据

• 输出 : 无
  ***********************************************************************/
  void Lcd1602_write_data(unsigned char dat)
  {
  Lcd1602_e=0;
  Lcd1602_rs=1;
  Lcd1602_rw=0;
  P0=dat;
  Lcd1602_delay_uint(3);
  Lcd1602_e=1;
  Lcd1602_delay_uint(25);
  Lcd1602_e=0;
  }
  3、按键程序
  void Key_Process_Demo(unsigned char Key_value)
  {

  if(Key_value == 1||a==‘A’) //设置键
  {a=0;
  Menu_Count ++;

    if(Menu_Count >= 5)
    {
    	Lcd1602_Display_String(0,0,"Pm:000 Li:000   ");
    	Lcd1602_Display_String(1,0,"                ");
    	Lcd1602_Display_guanbiao(0,0,0);
    	//处理返回界面
    	Menu_Count = 0;
    }

    switch(Menu_Count)
    {
    	case 1:
    		Lcd1602_Display_String(0,0,"P_l:000 P_h:000 ");
    		Lcd1602_Display_String(1,0,"L_l:000 L_h:000 ");
    		Lcd1602_Display_Three_bit(0,4,Ad_dat_l);
    		Lcd1602_Display_Three_bit(0,12,Ad_dat_h);
    		Lcd1602_Display_Three_bit(1,4,Ad_dat2_l);
    		Lcd1602_Display_Three_bit(1,12,Ad_dat2_h);
    Lcd1602_Display_guanbiao(0,6,1);
    		break;
    	case 2:
    		Lcd1602_Display_guanbiao(0,14,1);
    		break;
    	case 3:
    		Lcd1602_Display_guanbiao(1,6,1);
    		break;
    	case 4:
    		Lcd1602_Display_guanbiao(1,14,1);
    		break;
    }
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30

  }

  if(Key_value == 2||a==‘B’) //
  {a=0;
  switch(Menu_Count)
  {
  case 1:
  if(Ad_dat_l Ad_dat_l++;
  Lcd1602_Display_Three_bit(0,4,Ad_dat_l);
  Lcd1602_Display_guanbiao(0,6,1);
  break;
  case 2:
  if(Ad_dat_h<99)
  Ad_dat_h++;
  Lcd1602_Display_Three_bit(0,12,Ad_dat_h);
  Lcd1602_Display_guanbiao(0,14,1);
  break;
  case 3:
  if(Ad_dat2_l Ad_dat2_l++;
  Lcd1602_Display_Three_bit(1,4,Ad_dat2_l);
  Lcd1602_Display_guanbiao(1,6,1);
  break;
  case 4:
  if(Ad_dat2_h<99)
  Ad_dat2_h++;
  Lcd1602_Display_Three_bit(1,12,Ad_dat2_h);
  Lcd1602_Display_guanbiao(1,14,1);
  break;
  }
  }

  if(Key_value == 3||a==‘C’) //
  {a=0;
  switch(Menu_Count)
  {
  case 1:
  if(Ad_dat_l>0)
  Ad_dat_l–;
  Lcd1602_Display_Three_bit(0,4,Ad_dat_l);
  Lcd1602_Display_guanbiao(0,6,1);
  break;
  case 2:
  if(Ad_dat_h>Ad_dat_l)
  Ad_dat_h–;
  Lcd1602_Display_Three_bit(0,12,Ad_dat_h);
  Lcd1602_Display_guanbiao(0,14,1);
  break;
  case 3:
  if(Ad_dat2_l>0)
  Ad_dat2_l–;
  Lcd1602_Display_Three_bit(1,4,Ad_dat2_l);
  Lcd1602_Display_guanbiao(1,6,1);
  break;
  case 4:
  if(Ad_dat2_h>Ad_dat2_l)
  Ad_dat2_h–;
  Lcd1602_Display_Three_bit(1,12,Ad_dat2_h);
  Lcd1602_Display_guanbiao(1,14,1);
  break;
  }
  }

}
void main()
{
Esp8266_init();
Lcd1602_Display_Init();
Lcd1602_Display_String(0,0,"Pm:000 Li:000 “);
Lcd1602_Display_String(1,0,” ");
while(1)
{
Key_value_Demo(Key_Process_Demo);
if(Menu_Count==0)
{
Ad_dat = ADC0832_Demo(1,0);//通道0
Ad_dat2 = ADC0832_Demo(1,1);//通道1
Ad_dat = Ad_dat * 100 / 256; //486对应的为范围
Ad_dat2 = (Ad_dat2) * 100 / 256;//对值反相
Lcd1602_Display_Three_bit(0,3,Ad_dat);
Lcd1602_Display_Three_bit(0,10,Ad_dat2);

		if(Ad_dat>Ad_dat_h || Ad_dat2Ad_dat2_h)
		{
			BUZZER=0;
		}else
		{
			BUZZER=1;
		}
		if(Ad_dat2Ad_dat2_h)
		{
			light_flag=1;
		}else
		{
			light_flag=0;
		}
		if(Ad_dat
