基于kintex UltraScale XCKU060的双路QSFP+光纤PCIe 卡

一、板卡概述

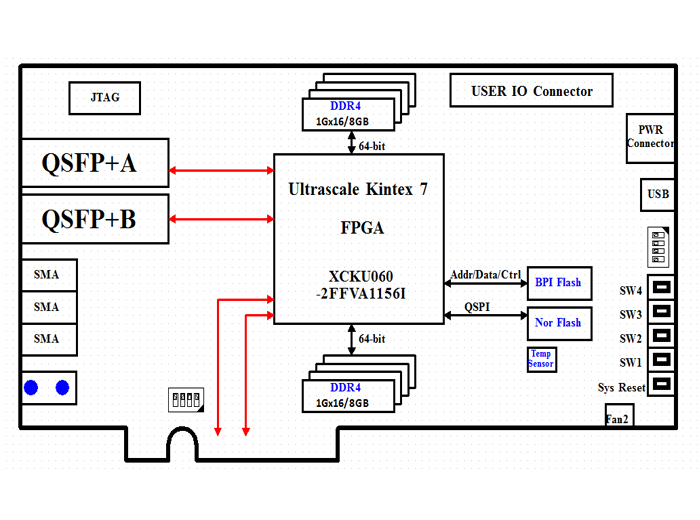

本板卡系我司自主研发，基于Xilinx UltraScale Kintex系列FPGA XCKU060-FFVA1156-2-I架构，支持PCIE Gen3 x8模式的高速信号处理板卡，搭配两路40G QSFP+接口，两组64-bit DDR4，每组容量8Gbyte，可稳定运行在2400MT/s。板卡具有自控上电顺序，BPI模式快速程序加载，支持板内/板外两种系统时钟接入模式等特点，设计满足工业级要求。北京太速科技板卡可用于高速信号处理。

二、功能和技术指标：

板卡功能	参数内容
主处理器	XCKU060-FFVA1156-2I
板卡标准	PCI EXPRESS CARD SPECIFICATION, REV. 1.1
电气规范	PCIe 2.0、3.0版本
板载缓存	两组DDR4， 64-bit，每组容量8GByte@1200MHz/s 512Mb Qspi Nor Flash
加载Flash	一片BPI x16 NorFlash，容量1Gb，用于系统配置程序存储
高速接口	两路QSFP+，支持40Gbps传输速率
低速接口	支持16对LVDS接口，32个LVCOMS33信号 1路 uart-Usb 接口
板卡尺寸	222.8*111.15
板卡重量	（含散热片）
板卡供电	DC +12V±10%， 2.5A
板卡功耗	30W
工作温度	Industrial -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	XCKU060-FFVA1156-2I
软件版本	Vivado2017.4
编程语言	Verilog
板卡接口测试程序	DDR测试、光纤测试、PCIe IO模式测试
板卡接口应用程序	PCIe V3.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序

四、应用领域

光纤加速计算
