正文     构建企业分支网络

论文要点

1. 项目背景
2. 项目拓扑
3. 项目需求
4. 设备选型
5. 技术选型
6. 地址规划
7. VLAN规划
8. 项目实施
9. 功能测试
10. 论文小结

本论文以学校企业网络互连互通为项目背景，网络规模较小，本论文案例中应用的网络技术相对简单，读者容易上手。本论文案例中路由技术包括静态路由、单臂路由以及RIPv2等相关内容；交换技术包括VLAN、Trunk以及SVI （交换机虚拟接口）配置等相关内容；网络安全及网络管理技术包括特权密码、口令加密、Telnet （远程终端协议）以及SSH （安全外壳协议） 等相关内容；网络服务包括WEB、DNS、DHCP以及TFTP等相关内容；WAN技术包括NAT （网络地址转换）和GREVPN等相关内容。通过学习本论文案例，可培养广大读者的网络规划设计与实施能力，同时，使其对网络工程师的工作流程有一个初步认识。

1.1项目背景

ZHJQ是一家投资教育的公司，该公司在HZ城成立了一所私立学校。学校在HZ城的郊 区成立了一家从事校服加工的服装公司，学校与公司都拥有自己的私有网络，通过光纤接入 ISPo目前学校正处于飞速发展阶段，面临扩建带来的资金周转困难问题，无法为服装公司升级企业网络提供资金支持，所以服装公司没有专用的服务器，暂时由学校网络中心为其提供服务支持，学校与公司通过ISP建立VPN通道实现其网络间互通。

1.2 项目拓扑

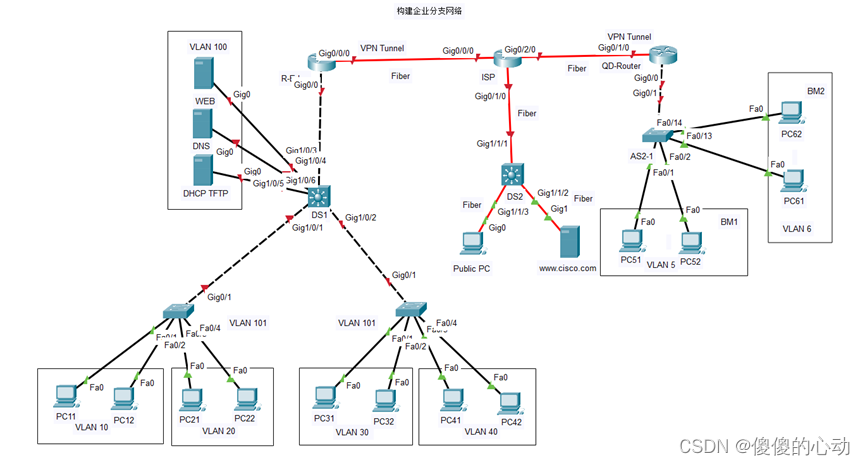

图1-1 项目拓扑

1.3 项目需求

(1)设备命名及拓扑搭建

1. 根据项目拓扑修改所有设备的名称；
2. 根据项目拓扑完成设备连接。

(2 ) VLAN 及 Trunk 配置

1. 根据VLAN规划表，合理划分VLAN,确保接口分配正确；
2. 根据项目拓扑合理配置Trunk,其封装模式均为IEEE 802.lq。

(3)  IP地址配置

1. 根据地址规划表完成物理接口或子接口 IP地址的配置；
2. 根据地址规划表完成SVI地址配置；
3. 查看接口信息，确保接口 IP地址配置正确且处于up状态；
4. 根据地址规划表为服务器静态指定IP地址，内部网络所使用网关的IP地址为对应网段最后一个可使用IP地址。

(4)  DHCP服务配置

1. 在QD-Router路由器上配置DHCP服务，为公司BM1和BM2用户分配IP地址；
2. 所有终端PC要求动态获取IP地址；
3. 查看BM1和BM2内PC是否获取到对应网段的IP地址；
4. 在三层交换机DS1上配置DHCP中继，确保VLAN用户可以从专用DHCP服务器动态 获取IP地址。

(5)  RIP (路由信息协议)配置

1. R-Edge与DS1之间使用RIPv2,关闭自动路由汇总功能；
2. 宣告内网网段；
3. 在路由器R-Edge上传播默认路由。

(6)  静态路由配置

1. 在边界路由器R-Edge与QD・Router上配置静态默认路由；
2. 在公网核心交换机DS2±配置静态默认路由；
3. 在ISP与DS2间使用静态路由。

(7)  单臂路由配置

1. 在路由器QD-Router上配置单臂路由，实现VLAN间路由。

(8)  NAT配置

1. 在R-Edge与QD-Router上配置NAPT功能，使内网可以访问公网；
2. 在R-Edge上配置NAT端口映射，使外网可以通过边界路由器的出口 IP地址访问内网 的WEB服务器、TFTP服务器，并可以从外网通过SSH访问内网的边界路由器。

(9 ) GRE Tunnel 配置

1. 在路由器R-Edge与QD-Router ±配置Tunnel (隧道)；
2. Tunnel之间使用静态路由实现互相访问。

(10)服务器配置

1. 配置WEB服务器，使内网用户和外网用户可以访问相关网站；
2. 配置DNS服务器，为WEB服务器提供域名解析服务；
3. 配置DHCP服务器，为学校内网用户PC分配IP地址；
4. 配置TFTP服务器，将所有设备的配置文件备份至TFTP服务器上。

(11 )远程访问配置

1. 配置enable密码为cisco,每台网络设备最多支持3个用户同时釆用Telnet或者SSH 登录；
2. 二层交换机AS-1与AS-2登录密码为17netl；
3. 二层交换机AS2-1只允许釆用Telnet登录，登录时需要提供用户名和密码，用户名为 smy,密码为 17netl；
4. 三层设备R-Edge、QD-Router. DS2以及ISP只允许釆用SSH登录，登录时需要提供 用户名和密码，用户名为smy,密码为17netl；
5. 要求对所有明文密码进行加密操作。

1.4 设备选型

表1-1为ZHJQ公司设备选型表。

1.5 技术选型

表1-2为ZHJQ公司技术选型表

表1-2  ZHJQ公司技术选型表

1.6 地址规划

1.6.1 交换设备地址规划表

表1-3为ZHJQ公司交换设备地址规划表

表1-3  ZHJQ公司交换设备地址规划表
