• 数电课程设计

    为了帮助大家更好学习FPGA硬件语言，创立此资源

    包含文件有：实验报告、仿真文件，资料很全，有问题可以私信

    课设一：加减计数器

    一、实验内容

    1、利用QuartusII和Modelsim实现100进制可逆计数器编码显示实验。

    二、实验步骤

    （1）安装软件

        事先安装好QuartusII和Modelsim两个软件。

    （2）创建工程

    （3）编写代码

    编写的.v顶层文件：

    1. module counter_1(
    3.     input clk,
    5.     input rst,
    7.     input flag,
    9.     output out_c
    13. );
    14.
    15.
    16.
    17. reg [9:0] count;
    18.
    19.
    20.
    21. always@(posedge clk or negedge rst)begin
    23. if(!rst)begin
    25.        count <= 0;                 //复位
    26.
    27. end
    29. else if(flag==1)begin
    31.       if(count<99)
    33.        count <= count + 1;     //flag为1，是加法计数器
    34.
    35.       else
    36.
    37.        count <= 0;              //计到99复位
    38.
    39. end
    43. else begin
    45.       if(count==0)
    47.        count <= 99;             //计到0复位
    48.
    49.       else
    50.
    51.        count <= count - 1;     //flag为0，是减法计数器
    52.
    53. end
    54.
    55.
    56.
    57. end
    58.
    59.
    60.
    61.
    62.
    63.
    64.
    65. endmodule
    66.
    67. 编写的textbench文件：
    68.
    69. `timescale 1 ns/ 1 ps
    71. module counter_tb();
    72.
    73. // constants
    74.
    75. // general purpose registers
    76.
    77. // test vector input registers
    78.
    79. reg clk;
    80.
    81. reg flag;
    82.
    83. reg rst;
    84.
    85. // wires
    86.
    87. wire out_c;
    88.
    89.
    90.
    91. // assign statements (if any)
    92.
    93. counter_1 i1 (
    95. // port map - connection between master ports and signals/registers
    97.     .clk(clk),
    99.     .flag(flag),
    101.     .out_c(out_c),
    103.     .rst(rst)
    105. );
    106.
    107. initial
    108.
    109. begin
    110.
    111. // code that executes only once
    112.
    113. // insert code here --> begin
    114.
    115.     clk = 0;
    116.
    117.     rst = 0;
    118.
    119.     #100 rst = 1;
    120.
    121.     flag = 1;
    122.
    123.     #1000 flag =0;        //初始化
    124.
    125.
    126.
    127. // --> end
    128.
    129. end
    130.
    131.
    132.
    133. always #5000 flag = ~flag;       //每5000ns之后flag翻转
    134.
    135. always #10 clk = ~clk;           //时钟周期20ns
    136.
    137. endmodule

    三、实验结果

    课设二：交通信号灯

    一、实验内容

    （1）十字路口有 x、y 方向两组交通信号灯，每组有红、黄、绿灯各一个；

    （2）设计一个交通灯控制电路，模拟十字路口交通灯工作情况，红灯亮 35s，黄灯亮 5s，绿 灯亮 30s；

    （3）设系统时钟频率为 50MHz，要求用数码管显示计时结果；

    （4）掌握 Verilog HDL 的状态机编程，红、黄、绿灯点亮转换用如下的状态转换图实现。

    二、实验步骤

    （1）编写代码

    编写的.v顶层文件：

      1.
      2. 1.	module traffic(
      3. 2.	    input clk,
      4. 3.	    input rst,
      5. 4.
      6. 5.	    output reg LEDR_Y,
      7. 6.	    output reg LEDY_Y,
      8. 7.	    output reg LEDG_Y,
      9. 8.	    output reg LEDR_X,
      10. 9.	    output reg LEDY_X,
      11. 10.	    output reg LEDG_X
      12. 11.
      13. 12.	);
      14. 13.	parameter N = 25000000;
      15. 14.	parameter S1 = 0;
      16. 15.	parameter S2 = 1;
      17. 16.	parameter S3 = 2;
      18. 17.	parameter S4 = 3;
      19. 18.	reg [25:0] count;
      20. 19.	reg CLK_1Hz;
      21. 20.	reg [2:0] cnt5;
      22. 21.	reg [4:0] cnt30;
      23. 22.	reg [1:0]state;//状态
      24. 23.
      25. 24.	//生成1Hz时钟
      26. 25.	always@(posedge clk or negedge rst)begin
      27. 26.	if(!rst)begin
      28. 27.	    count <= 0;
      29. 28.	    CLK_1Hz <= 0;
      30. 29.	end
      31. 30.	else if(count-1)begin
      32. 31.	    count <= count +1;
      33. 32.	    CLK_1Hz <= CLK_1Hz;
      34. 33.	end
      35. 34.	else begin
      36. 35.	    count <= 0;
      37. 36.	    CLK_1Hz <= ~CLK_1Hz;
      38. 37.	end
      39. 38.	end
      40. 39.
      41. 40.	//生成5进制计数器
      42. 41.	always@(posedge CLK_1Hz or negedge rst)begin
      43. 42.	if(!rst)begin
      44. 43.	    cnt5 <= 0;
      45. 44.	end
      46. 45.	else if(cnt5<4)begin
      47. 46.	    cnt5 <= cnt5 + 1;
      48. 47.	end
      49. 48.	else
      50. 49.	    cnt5 <= 0;
      51. 50.	end
      52. 51.
      53. 52.	//生成30进制计数器
      54. 53.	always@(posedge CLK_1Hz or negedge rst)begin
      55. 54.	if(!rst)begin
      56. 55.	    cnt30 <= 0;
      57. 56.	end
      58. 57.	else if(cnt30 < 29)begin
      59. 58.	    cnt30 <= cnt30 + 1;
      60. 59.	end
      61. 60.	else
      62. 61.	    cnt30 <= 0;
      63. 62.	end
      64. 63.
      65. 64.	//状态迁移
      66. 65.	always@(posedge clk or negedge rst)begin
      67. 66.	if(!rst)begin
      68. 67.	    state <= 0;
      69. 68.	end
      70. 69.	else begin
      71. 70.	    case(state)
      72. 71.
      73. 72.	    S1:
      74. 73.	        if(cnt30==29) state <= S3;
      75. 74.	        else state <= S1;
      76. 75.	    S2:
      77. 76.	        if(cnt30==29) state <= S4;
      78. 77.	        else state <= S2;
      79. 78.	    S3:
      80. 79.	        if(cnt5==4)   state <= S2;
      81. 80.	        else state <= S3;
      82. 81.	    S4:
      83. 82.	        if(cnt5==4)   state <= S1;
      84. 83.	        else state <= S4;
      85. 84.	    default: state <= S1;
      86. 85.	    endcase
      87. 86.	end
      88. 87.	end
      89. 88.
      90. 89.	//状态
      91. 90.	always@(posedge clk or negedge rst)begin
      92. 91.	if(!rst)begin  //刚开始全灭
      93. 92.	        LEDR_Y <= 0;
      94. 93.	        LEDY_Y <= 0;
      95. 94.	        LEDG_Y <= 0;
      96. 95.	        LEDR_X <= 0;
      97. 96.	        LEDY_X <= 0;
      98. 97.	        LEDG_X <= 0;
      99. 98.	end
      100. 99.	else begin
      101. 100.	    case(state)
      102. 101.	    S1: begin   //Y方向绿灯亮，X方向红灯亮
      103. 102.	        LEDR_Y <= 0;
      104. 103.	        LEDY_Y <= 0;
      105. 104.	        LEDG_Y <= 1;
      106. 105.	        LEDR_X <= 1;
      107. 106.	        LEDY_X <= 0;
      108. 107.	        LEDG_X <= 0;
      109. 108.	    end
      110. 109.	    S2: begin   //X方向绿灯亮，Y方向红灯亮
      111. 110.	        LEDR_Y <= 1;
      112. 111.	        LEDY_Y <= 0;
      113. 112.	        LEDG_Y <= 0;
      114. 113.	        LEDR_X <= 0;
      115. 114.	        LEDY_X <= 0;
      116. 115.	        LEDG_X <= 1;
      117. 116.	    end
      118. 117.	    S3: begin   //X方向红灯亮，Y方向黄灯亮
      119. 118.	        LEDR_Y <= 0;
      120. 119.	        LEDY_Y <= 1;
      121. 120.	        LEDG_Y <= 0;
      122. 121.	        LEDR_X <= 1;
      123. 122.	        LEDY_X <= 0;
      124. 123.	        LEDG_X <= 0;
      125. 124.	    end
      126. 125.	    S4: begin   //X方向黄灯亮，Y方向红灯亮
      127. 126.	        LEDR_Y <= 1;
      128. 127.	        LEDY_Y <= 0;
      129. 128.	        LEDG_Y <= 0;
      130. 129.	        LEDR_X <= 0;
      131. 130.	        LEDY_X <= 1;
      132. 131.	        LEDG_X <= 0;
      133. 132.	    end
      134. 133.	    default: begin   //全灭
      135. 134.	        LEDR_Y <= 0;
      136. 135.	        LEDY_Y <= 0;
      137. 136.	        LEDG_Y <= 0;
      138. 137.	        LEDR_X <= 0;
      139. 138.	        LEDY_X <= 0;
      140. 139.	        LEDG_X <= 0;
      141. 140.	    end
      142. 141.	    endcase
      143. 142.	end
      144. 143.
      145. 144.	end
      146. 145.
      147. 146.	endmodule
      148.
      149.
      150. 编写的textbench文件：
      151. 1.	`timescale 1 ns/ 1 ps
      152. 2.	module traffic_tb();
      153. 3.	// constants
      154. 4.	// general purpose registers
      155. 5.
      156. 6.	reg clk;
      157. 7.	reg rst;
      158. 8.	// wires
      159. 9.	wire LEDG_X;
      160. 10.	wire LEDG_Y;
      161. 11.	wire LEDR_X;
      162. 12.	wire LEDR_Y;
      163. 13.	wire LEDY_X;
      164. 14.	wire LEDY_Y;
      165. 15.
      166. 16.	// assign statements (if any)
      167. 17.	traffic i1 (
      168. 18.	// port map - connection between master ports and signals/registers
      169. 19.	    .LEDG_X(LEDG_X),
      170. 20.	    .LEDG_Y(LEDG_Y),
      171. 21.	    .LEDR_X(LEDR_X),
      172. 22.	    .LEDR_Y(LEDR_Y),
      173. 23.	    .LEDY_X(LEDY_X),
      174. 24.	    .LEDY_Y(LEDY_Y),
      175. 25.	    .clk(clk),
      176. 26.	    .rst(rst)
      177. 27.	);
      178. 28.	initial
      179. 29.	begin
      180. 30.	     clk = 0;
      181. 31.	      rst = 0;
      182. 32.	      #100 rst = 1;
      183. 33.
      184. 34.	end
      185. 35.
      186. 36.	always   #10 clk <= ~clk;
      187. 37.
      188. 38.	endmodule

    编写的textbench文件：

    1. `timescale 1 ns/ 1 ps
    2. module traffic_tb();
    3. // constants
    4. // general purpose registers
    5.
    6. reg clk;
    7. reg rst;
    8. // wires
    9. wire LEDG_X;
    10. wire LEDG_Y;
    11. wire LEDR_X;
    12. wire LEDR_Y;
    13. wire LEDY_X;
    14. wire LEDY_Y;
    15.
    16. // assign statements (if any)
    17. traffic i1 (
    18. // port map - connection between master ports and signals/registers
    19.     .LEDG_X(LEDG_X),
    20.     .LEDG_Y(LEDG_Y),
    21.     .LEDR_X(LEDR_X),
    22.     .LEDR_Y(LEDR_Y),
    23.     .LEDY_X(LEDY_X),
    24.     .LEDY_Y(LEDY_Y),
    25.     .clk(clk),
    26.     .rst(rst)
    27. );
    28. initial
    29. begin
    30.      clk = 0;
    31.       rst = 0;
    32.       #100 rst = 1;
    33.
    34. end
    35.
    36. always   #10 clk <= ~clk;
    37.
    38. endmodule

    三、实验结果

    S1到S3的转换：

    S3到S2的转换：

    S2到S4的转换：

    S4到S1的转换：

    课设三：波形发生器

    一、实验内容

    1、仿真实验：正弦信号发生器，学习IP核的使用；

    2、拓展要求：三角波信号发生器，熟悉仿真、状态机的使用。

    • 实验步骤

        跳过创建工程的过程。

    （1）编写正弦波仿真实验代码

    首先我们生成正弦波是提前把正弦波的数据保存在ROM文件(.mif)文件中，然后通过调用ROM的IP核，最后通过读取ROM的数据输出正弦波数据。

    创建单端ROM的IP核。

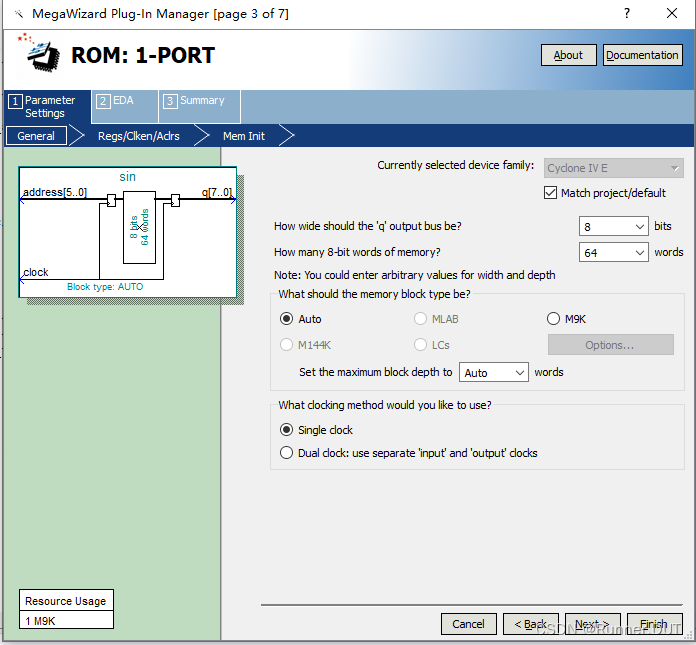

    设置ROM的位宽和长度。这里是8位64个信号

    添加.mif文件

    编写的.v顶层文件：

    1. module waveform(
    2. 	input clk,
    3. 	input rst,
    4. 	output [7:0]data_out,
    5. 	output reg [6:0]data_tri
    6. );
    7. parameter S1 = 0;
    8. parameter S2 = 1;
    9. reg [5:0]addr;
    10. reg [1:0]state;
    11. reg [1:0]next_state;
    12. always@(posedge clk or negedge rst)begin
    13. if(!rst)
    14. addr <= 0;
    15. else
    16. addr <= addr + 1;
    17. end
    19. sinROM U1(
    20. 	.address(addr),
    21. 	.clock(clk),
    22. 	.q(data_out));
    23.
    24.
    25.
    26.
    27.
    28.
    29. endmodule

    （2）编写三角波发生器仿真实验代码

    编写的状态机源码：

    1. //状态迁移
    2. always@(posedge clk or negedge rst)begin
    3. if(!rst)
    4.     state <= S1;
    5. else
    6.     state <= next_state;
    7. end
    8.
    9. //状态事件
    10. always@(posedge clk or negedge rst)begin
    11. if(!rst)
    12.     next_state <= 0;
    13. else begin
    14.     case(state)
    15.     S1: begin
    16.         if(data_tri >= 98)
    17.         next_state <= S2;
    18.         else
    19.         next_state <= state;
    20.     end
    21.     S2: begin
    22.         if(data_tri <= 2)
    23.         next_state <= S1;
    24.         else
    25.         next_state <= state;
    26.     end
    27.     default: next_state <= S1;
    28.
    29.     endcase
    30. end
    31. end
    32.
    33. always@(posedge clk or negedge rst)begin
    34. if(!rst)begin
    35.     data_tri <= 0;
    36. end
    37. else begin
    38.     case(state)
    39.     S1 : data_tri <= data_tri + 1;
    40.     S2 : data_tri <= data_tri - 1;
    41.     default: data_tri <= 0;
    42.     endcase
    43. end
    44. end

    编写的测试文件：

    1. `timescale 1 ns/ 1 ps
    2. module waveform_tb();
    3. // constants
    4. // general purpose registers
    5. // test vector input registers
    6. reg clk;
    7. reg rst;
    8. // wires
    9. wire [7:0]  data_out;
    10. wire [6:0]  data_tri;
    11.
    12. // assign statements (if any)
    13. waveform i1 (
    14. // port map - connection between master ports and signals/registers
    15.     .clk(clk),
    16.     .data_out(data_out),
    17.     .data_tri(data_tri),
    18.     .rst(rst)
    19. );
    20. initial
    21. begin
    22.         clk = 0;
    23.         rst = 0;
    24.         #100 rst = 1;
    25. end
    26. always   #10 clk <= ~clk;
    27. // optional sensitivity list
    28. // @(event1 or event2 or .... eventn)
    29.
    30. endmodule

    三、实验结果

    正弦波波形：

    三角波波形：

    注意事项：在正弦波形的仿真过程中遇到过读取ROM的数一直为零的情况，后来查询发现是因为.mif文件与工程不在同一目录。

    本文大部分内容都属于原创，如需转载，请附上本文网站，
    如果需要相关的仿真图、程序代码等资料可以直接私信我，我会及时回复。

  • 相关阅读:
    最新SparkAI创作系统V2.6.2/ChatGPT网站系统H5源码+微信公众号版+AI绘画系统源码/支持GPT联网提问/支持Prompt应用
    使用Langchain+GPT+向量数据库chromadb 来创建文档对话机器人
    OSI与TCP/IP与的体系结构的比较
    macOS Monterey12.5.1 配置vim
    使用pyQt5和matplotlib绘制图表
    shiro授权-SSM
    经验，真的是你的核心竞争力吗？
    优秀智慧园区案例 - 上海世博文化公园智慧园区，先进智慧园区建设方案经验
    Macbooster8免费mac清理垃圾软件功能介绍
    每日学习笔记：C++ STL 的forward_list
  • 原文地址：https://blog.csdn.net/wqsdqw/article/details/132788984
