汇川PLC学习Day2：编写检测IO端口状态程序

汇川PLC学习Day2：编写检测IO端口状态程序

一、 新增IO和模拟量模块

1. IO组态界面


2. 模块参数设置




3. 程序编写
   想法是将DA模块的通道0接到AD模块的通道0，将DA模块的通道1接到AD模块的通道1，PLC本身发模拟量给自己PLC收模拟量转换，但由于手上无硬件，程序就无法实现模拟量转数值过程。

PROGRAM PLC_PRG
VAR
	B_16DI_1: USINT;//DI输入模块映射1
	B_16DI_2: USINT;//DI输入模块映射2
	D0: INT;//模拟量输出数据，-20000~20000，此值由设定的转换模式确定
	D1: INT;//模拟量输出数据，-20000~20000，此值由设定的转换模式确定
END_VAR
1
2
3
4
5
6
7

4. 报警检查

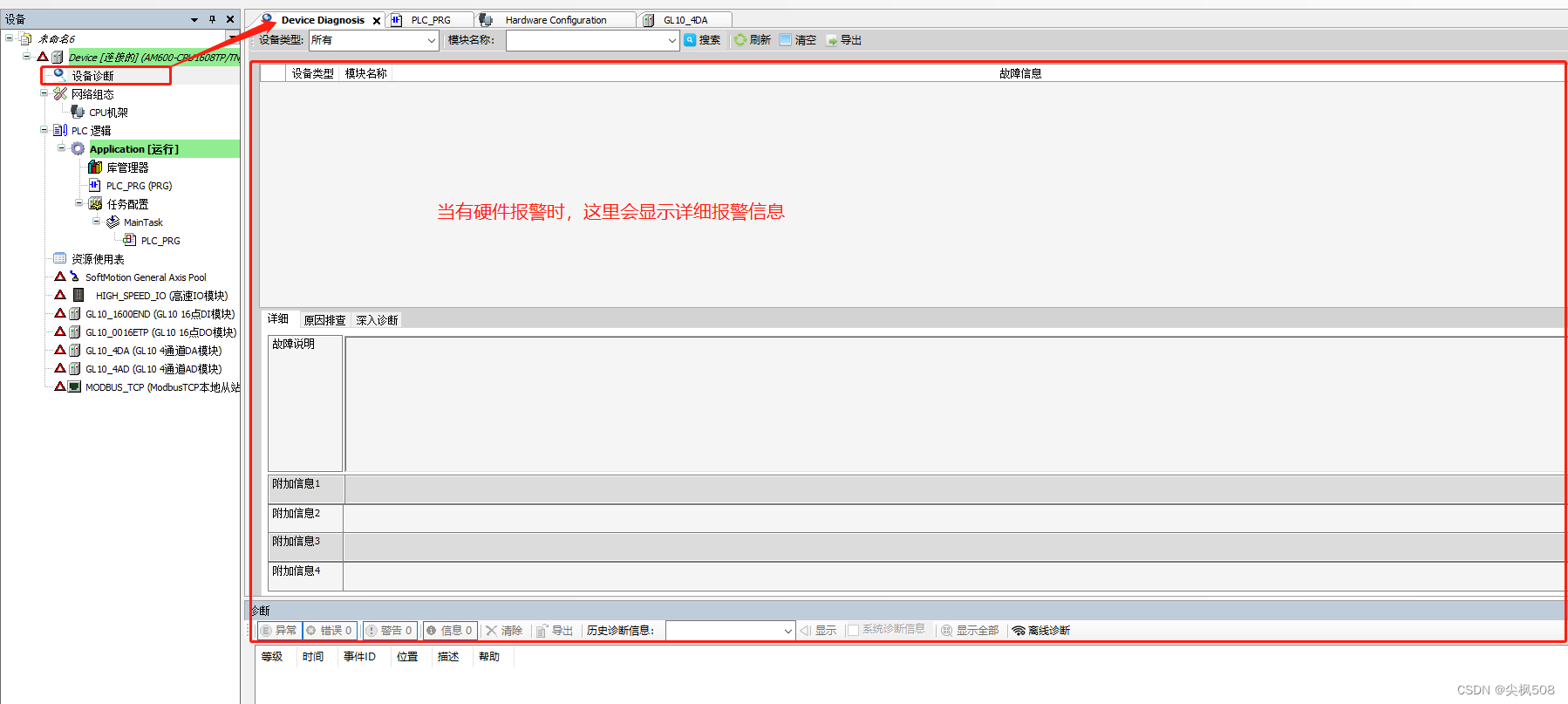

或者在设备诊断里查看也可以，前提是都有勾上模块诊断上报

5. AD或者DA应用
   可以通过DA模块控制由模拟量控制的部件或设备，如随电压变化而变换亮度的灯具，其亮度可以直接在PLC改数据即可，AD模块可以采集随现象变化的感应器或设备信号，如光敏电阻随光度不同，阻值就不同，通过加入恒流源电路，就可以将其变化的阻值信号转换成变化的电压信号交给AD模块采集，将其实时转换成PLC需要的数值信号，LIN_TRAFO命令可以实现只需输入AD模块设置的采集分辨率及其采集电压的上下限范围就可以转换成实时电压信号，其原理是：当前实时电压信号=采集电压范围x当前接收的模拟量采集值(W_StataesAD0)/采集分辨率
