单臂路由实现VLAN间路由

单臂路由 概述

单臂路由的原理是通过一台路由器，使 VLAN 间互通数据通过路由器进行三层转发。

如果在路由器上为每个 VLAN 分配一个单独的路由器物理接口，随着 VLAN 数量的增加，必然需要更多的接口，而路由器能提供的接口数量比较有限，所以在路由器一个物理接口上通过配置子接口(即逻辑接口) 的方式来实现以一当多的功能，将是种非常好的方式。

路由器同一物理接口的不同子接口作为不同 VLAN 的默认网关，当不同 VLAN 间的用户主机需要通信时，只需将数据包发送给网关，网关处理后再发送至目的主机所在 VLAN，从而实现 VLAN 间通信。

由于从拓扑结构图上看，在交换机与路器之间，数据仅通过一条物理链路传输，故被形象地称之为“单臂路由”。

拓扑图

某一公司，具有三个不同的部门，默认部门之间是不能通信的即划分Vlan ,但是每个部门的负责人之间需要通信，假设pc1,pc2,pc3分别是研发部，策划部，市场营销部门的负责人，他们三者之间需要进行通信，然后分别属于不同的网段和不同的vlan，通过单臂路由实现该三者通信。

PC配置

以PC1为例，剩下的PC2,PC3以此类推，网关都使用对应网段的254

LSW2 接入层交换机

LSW2 就是对两个连接pc机的端口去划分vlan（access口） ,连接汇聚交换机的接口允许指定的多个vlan通过（trunk口）

system-view
sysname LSW2
undo info-center enable
vlan batch vlan 10 20
int e0/0/1
port link-type access
port default vlan 10
quit
int e0/0/2
port link-type access
port defaut vlan 20
quit
int g0/0/2
port link-type trunk
port trunk allow-pass vlan all # 因为后面需要不同vlan通信，所以就设为1-4094了
quit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

tips: 可以使用 display port vlan 查看当前设备接口的VLAN配置信息

LSW3 接入层交换机

与 LSW3 的配置类似，划分VLAN,然后和汇聚层连接的端口允许指定的VLAN通过

system-view
sysname LSW3
undo info-center enable
vlan 30
int e0/0/1
port link-type access
port default vlan 30
quit
int g0/0/2
port link-type trunk
port trunk allow-pass vlan all
quit
1
2
3
4
5
6
7
8
9
10
11
12

LSW1 汇聚层交换机

汇聚层交换机做的事情，就是允许多个vlan通过。

system-view
sysname LSW1
undo info-center enable
vlan batch vlan 10 20 30
int g0/0/2
port link-type trunk
port trunk allow-pass vlan all
quit
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all
quit
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
quit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

R1 路由器

system-view
sysname R1
undo info-center enable
int g0/0/1.1
ip address 192.168.1.254 24
dot1q termination vid 10
arp broadcast enable
quit
int g0/0/1.2
ip address 192.168.2.254 24
dot1q termination vid 20
arp broadcast enable
quit
int g0/0/1.3
ip address 192.168.3.254 24
dot1q termination vid 30
arp broadcast enable
quit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

在R1 路由器上，给 g0/0/1 配置三个虚拟子接口，然后将网关地址配置到相应的虚拟子接口（因为涉及到不同局域网通信，所以需要配置网关）。

dot1q termination vid "vlan号" 的作用有两个（发送和接收的功能不同）：

1. 当虚拟子接口收到带有vlan tag 的数据帧时，将vlan tag 剥离掉。
2. 当虚拟子接口发送数据时，加上该虚拟子接口的vlan tag 发送出去。

arp broadcast enable 的作用是：开启虚拟子接口的arp广播报文，默认情况下虚拟子接口是不开启arp广播的。

ping 测试

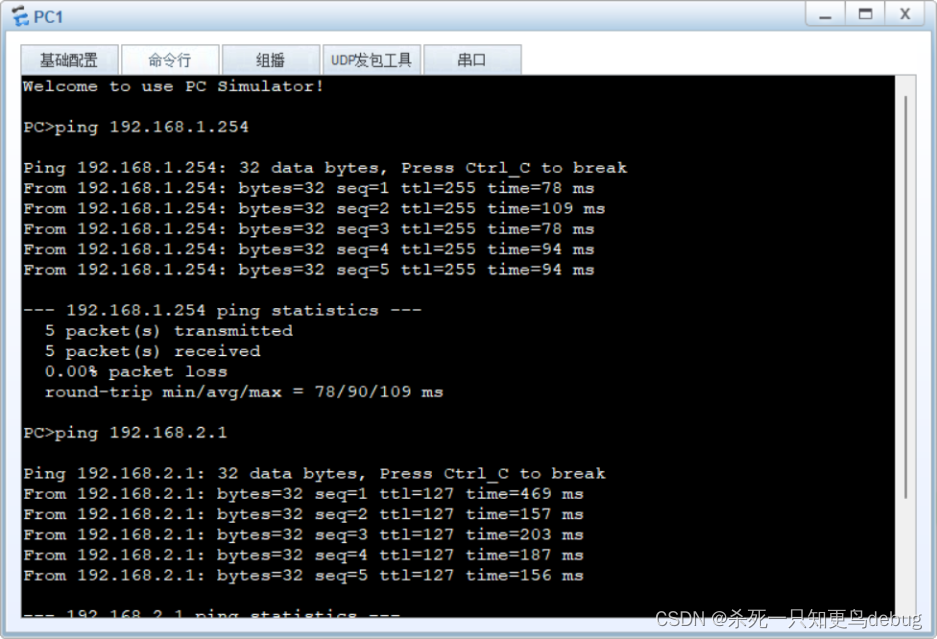

跨局域网通信测试，首先先ping 通网关，然后再ping其他局域网的主机
