Grafana 图表配置快速入门

Grafana图表配置

panel图表配置

• 预览区：用来预览设置的图表。
• 数据设置区：用来设置数据源、数据指标等。
• 图表设置区：用来对图表的名称等进行设置。

预览区

预览区非常简单，就是针对「数据设置区」和「图表设置区」的设置结果，进行模拟显示，从而让我们可以实时看到效果，方便我们进行配置。

数据设置区

数据设置区可以分为三个设置区域，分别是：

• 查询设置区：设置查询数据的数据源、指标等。
• 转换设置区：可以对查询出来的数据进行过滤等。
• 告警设置区：可以对设置的指标设置告警规则。

查询设置区

查询设置区可以分为两块，分别是：

• 数据源设置
• 数据指标设置

数据源设置
数据源设置用来设置使用哪个数据源。此外，还可以针对选择的数据进行更精细化的设置，例如：Max data points 等设置。

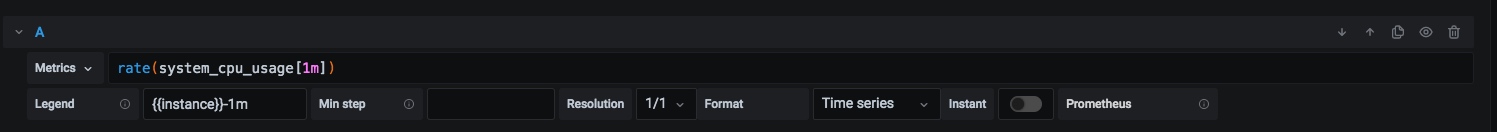

数据指标设置
这块用来设置你想显示数据源中的哪个指标、标识填什么、格式是啥。

整体来说有这么几个选项：

• Metrics 指标名
  表明这个图表是用来展示数据源中的什么数据，是显示变化率，还是数值，这里相当于一个表达式。例如我这里是用来显示 CPU 的变化率的，所以我填入的是：「rate(system_cpu_usage[1m])」，这表示使用 1 分钟的数据变化率来显示 CPU 的变化情况。

• Legend 图例
  图例可以设置图例的显示数值是什么，例如这里我写了：「{{instance}}-1m」，这表示使用实例名为前缀，后面再加上「-1m」字符串，最终显示为：「localhost:8080-1m」，其中 localhost:8080 为实例名。

• Min Step 最小步长
  最小步长表示图形里每两个点的最小数据间隔是多少，例如：这里我设置了 200，那表示图形上每隔 200 个单位才会有一个点。观察一下图形可以大致知道 min step 的作用。

• Resolution 精度
  这表示其数据精度是怎样的，是 1 比 1 的精度，还是原有的 1/2，还是 1/3 等等。如果是 1/2 的话，那么就是原本 1 个单位显示一个点，现在 2 个单位合并起来显示成一个点了，那么其精度就变低了。

• Format 格式
  表示你的数据格式是什么，这里有：Time series、Table、Heap Map 三个选项。Time series 表示是时间序列数据，即随着时间的流动有源源不断的数据。Table 表示是一个表格数据。Heap Map 表示是热力图数据。

我们可以通过左下角的 Query 来增加显示的数据。例如我这里使用了 3 个图例数据来分别显示：1 分钟的 CPU 使用率情况、5 分钟的 CPU 使用率情况、15 分钟的 CPU 使用率情况。

设置完成后的图标整体效果如下：

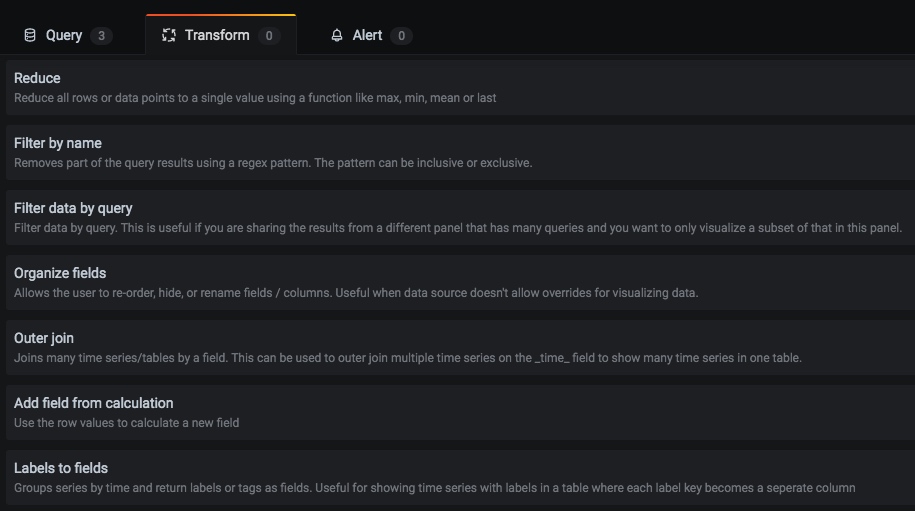

转换设置区

转换设置区主要是用来一些更复杂的数据处理，例如：过滤一些数据，做集合操作等。

这块使用得相对少一些，这里就不深入讲解，等使用到的时候再深入了解也不迟。

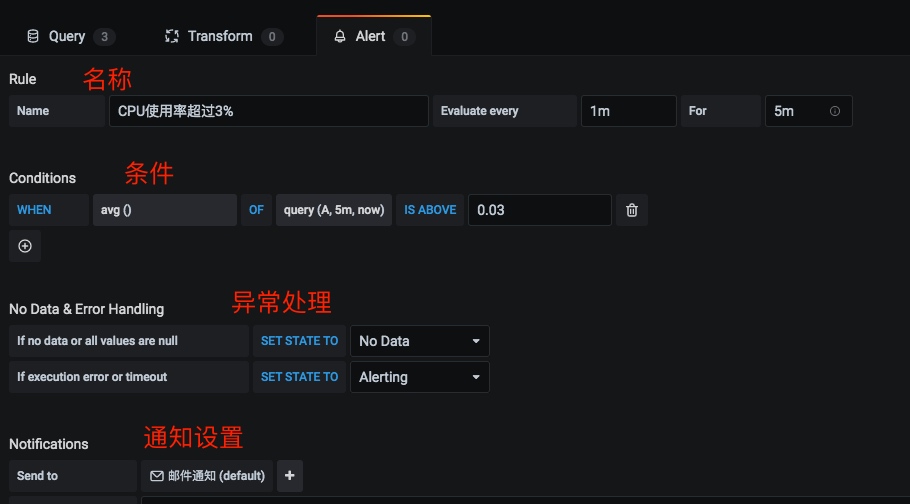

告警设置区

告警设置区用来进行指标告警，这块内容也相对简单，直接看页面就可以弄清楚了。后面文章也有例子讲解，这里不再赘述。

图表设置区

这块用来设置图表名称、Y 轴显示样式等图表细节的。主要有下面几个区域：

• Settings 设置
• Visualization 可视化

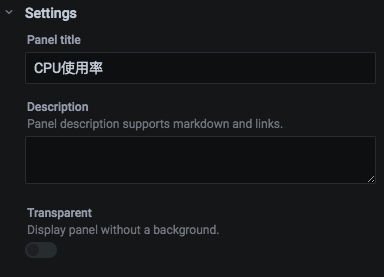

Setting设置

用来设置图表名称和描述。

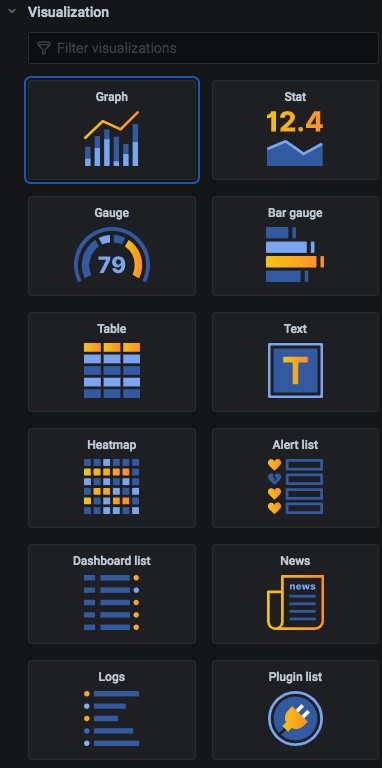

Visualization 可视化

用来设置图表使用什么格式显示，有 图形（Graph）、统计（Stat）、表格（Table）、文本（Text）等。

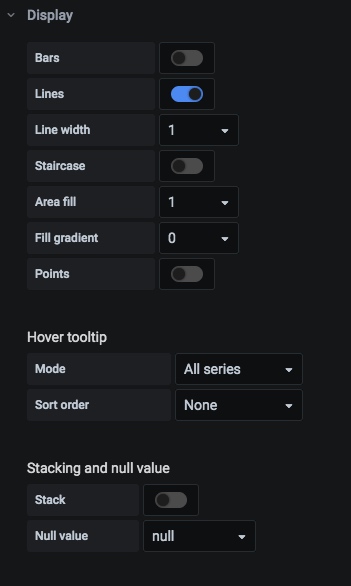

Display 显示

用来设置图表样式相关信息。

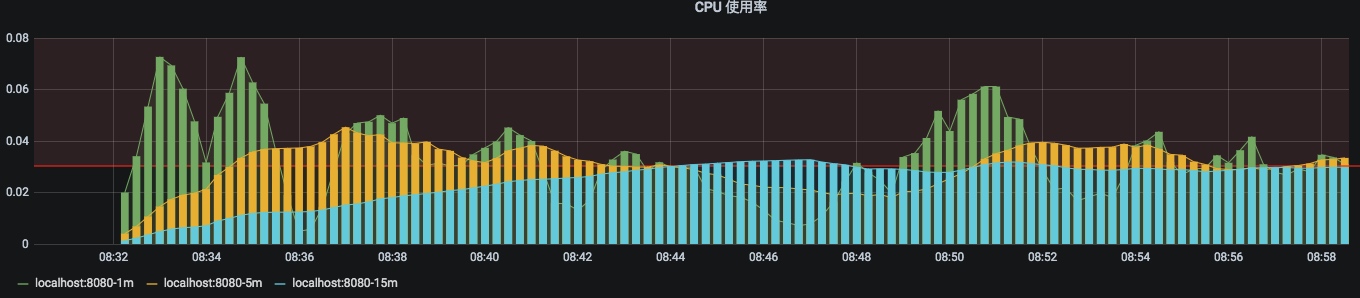

例如 Bars 表示图形有长条，如下图所示：

例如设置 Hover tooltip 的 Mode 为 Single，表示鼠标悬浮到图表时，只显示单条线的悬浮提示，而不是全部线条都显示悬浮提示。

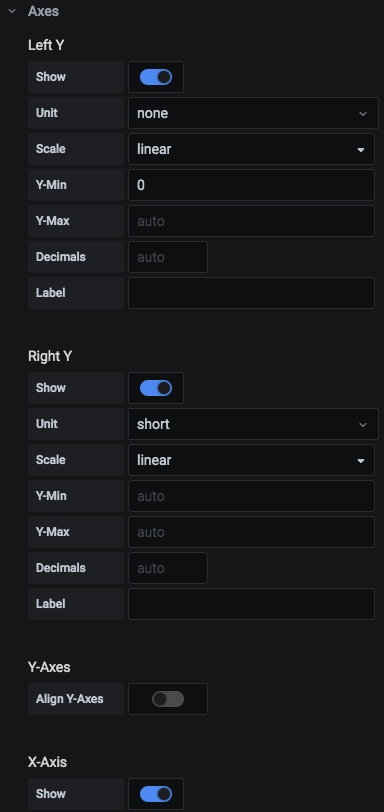

Axes 轴

用来设置轴的相关信息，例如：X/Y轴的显示单位，X/Y轴的最小最大值等。

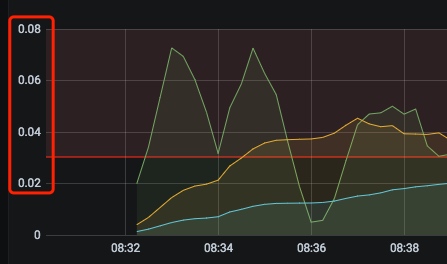

例如在显示 CPU 使用率时，CPU 使用率的数据是 0-1，但是默认是显示成小数，如下图所示：

那如果我希望它能用百分比显示，那么我可以设置 Left Y 的 Unit 参数，将其设置为：percent(0.0-1.0)。

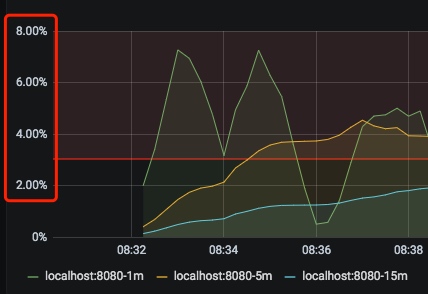

设置完之后图表变成了这样：

legend 图例

这里用来设置图例信息，例如：图例的显示位置、图例显示最大值、最小值。

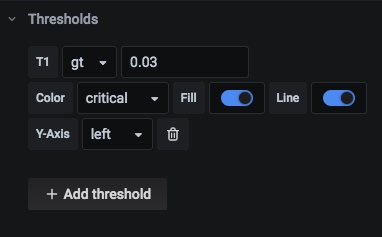

Thresholds 阈值

用来设置一个阈值，当超过指定的值，会有标记成背景颜色。通常用来针对某个关键数据，当超过某个值进行高亮，方便一目了然查看数据。

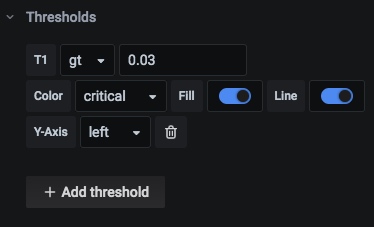

例如 CPU 使用率的例子，我设置了超过 3% 就高亮成红色（Critical）。

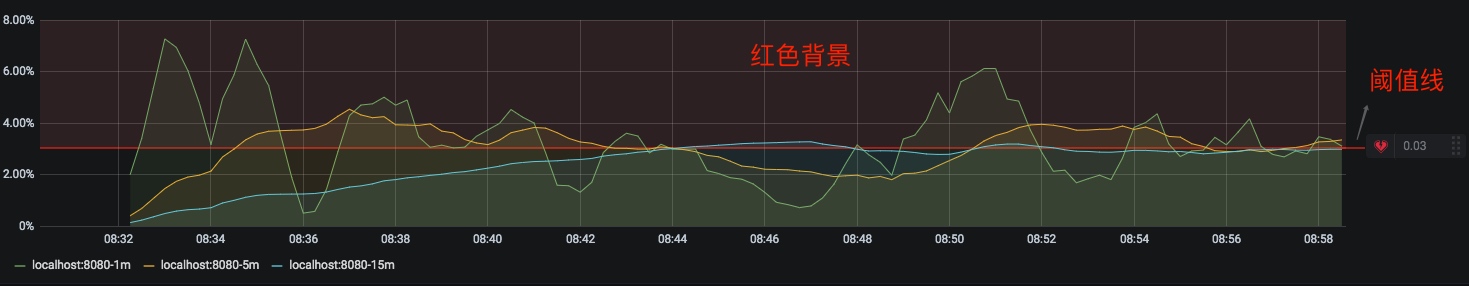

最终效果如下图所示：
