51单片机的简易篮球计分器倒计时仿真设计( proteus仿真+程序+原理图+报告+讲解视频）

51单片机的简易篮球计分器倒计时仿真设计( proteus仿真+程序+原理图+报告+讲解视频）

仿真图proteus7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0048

1.主要功能：

本设计旨在设计一个基于51单片机的篮球比赛计分器仿真设计，下面是设计的功能要求

1.可以在比赛期间随时更新A和B队的比分。

2.中场休息期间交换场地，交换A队和B队的位置。

3.当添加比赛分数时，如果有错误，可以手动更改赛场分数。

4.具备篮球24秒进攻时间倒计时，精确到0.01秒，进攻时间结束时可以触发警报。

需注意仿真中51单片机芯片是通用的，AT89C51,AT89C52都是51单片机的具体型号，内核是兼容的。无论stc还是at都一样，引脚功能都是一样的，程序也是一样的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

以下为本设计资料展示图：

2.仿真

开始仿真

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后，数码管显示0，需要按下启动/暂停按键开始计时。

当系统启动时，发光二极管数码管按程序流程被点亮，显示赛场比赛24秒倒计时和赛场比赛计分。没启动之前24秒倒计时时间显示00.00。比赛分数00:00.按下启动按键后，24秒倒计时数码管开始以0.01的精度倒计时。比赛状态指示灯开始指示灯点亮，如果有A队得分，可以通过A+按键按一下加一份。如果有错误需要修正可以按下A-，按一下减一份。B队得分同理操作。如果比赛开始后有犯规或者其他需要暂停比赛的需要，可以按下启动/暂停按键来暂停比赛，需要重新开始再按一下。24秒进攻倒计时结束后蜂鸣器报警提醒。

下图是中场A队得分26分，B队得分26分。需要交换场地再计分轻触交换场地按键即可。比分会换过来。

交换后：

3. 程序代码

使用keil4或者keil5编译，代码有注释，可以结合报告理解代码含义。

void main()//主函数
{
	uchar k=0;
	beep=0;
	TMOD|=0X11;//定时器设置
	TH0=0XD8;
	TL0=0XEF;
	TH1=(65536-1000)/256;
	TL1=(65536-1000)%256;
	ET1=1;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		//点亮LED
		if(start==0)
		{
			led1=1;
			led2=1;
		}
		if(start==1)
		{
			led1=0;
			led2=1;
		}
		if(start==2)
		{
			led1=1;
			led2=0;
		}
		//显示时间
		P0=smgduan[fen/10];
		smg1=0;
		delay(50);
		smg1=1;
		P0=smgduan[fen%10]+0x80;
		smg2=0;
		delay(50);
		smg2=1;
		P0=smgduan[miao/10];
		smg3=0;
		delay(50);
		smg3=1;
		P0=smgduan[miao%10];
		smg4=0;
		delay(50);
		smg4=1;
		//显示分数
		if(flag==0)
			P0=smgduan[fena/10];
		else
			P0=smgduan[fenb/10];
		smg5=0;
		delay(50);
		smg5=1;
			if(flag==0)
			P0=smgduan[fena%10];
		else
			P0=smgduan[fenb%10];
		smg6=0;
		delay(50);
		smg6=1;

		if(flag==1)
			P0=smgduan[fena/10];
		else
			P0=smgduan[fenb/10];
		smg7=0;
		delay(50);
		smg7=1;
			if(flag==1)
			P0=smgduan[fena%10];
		else
			P0=smgduan[fenb%10];
		smg8=0;
		delay(50);
		smg8=1;
		//按键检测
		if(start>=0)//调分数
		{
			if(!k1 &&(k!=1))
			{
				k=1;
				if(fena<99)
					fena++;
			}
			if(!k2 &&(k!=2))
			{
				k=2;
				if(fena>0)
					fena--;
			}
			if(!k3 &&(k!=3))
			{
				k=3;
				if(fenb<99)
					fenb++;
			}
			if(!k4 &&(k!=4))
			{
				k=4;
				if(fenb>0)
					fenb--;
			}
		}
		//启动暂停
		if(!k7 &&(k!=7))
		{
			k=7;
			if(start==0)
			{
				start=1;
				fen=24;
				miao=0;
			}
			else
			{
				if(start==1)
					start=2;
				else
					start=1;
			}
		}
		//交换场地
		if(start==0)
		{
			if(!k6 &&(k!=6))
			{
				k=6;
				flag=!flag;
			}
		}
		//清零
		if(start==0)
		{
			if(!k5 &&(k!=5))
			{
				k=5;
				fena=0;
				miao=0;
				fen=0;
				fenb=0;
			}
		}
	//24s
		if(start>0)
		{
			if(!k8 &&(k!=8))
			{
				k=8;
				start=1;
				fen=24;
				miao=0;
			}
		}
		if(k1 && k2 && k3 && k4 && k5 && k6 && k7&& k8)
			k=0;
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160

4. 原理图

原理图使用AD绘制，可供实物参考，仿真不同于实物，经验不足不要轻易搞实物。

Proteus仿真和实物作品的区别：

1.运行环境：Proteus仿真是在计算机上运行的，而实物则是在硬件电路板上运行。

2.调试方式：在Proteus仿真中，可以方便地进行单步调试和观察变量值的变化，而在实物中则需要通过调试器或者串口输出等方式进行调试。

电路连接方式：在Proteus仿真中，可以通过软件设置进行电路连接的修改，而在实物中则需要通过硬件电路板和连接线进行修改。

3.运行速度：Proteus仿真通常比实物运行速度快，因为仿真是基于计算机运行的，而实物则需要考虑电路板上的物理限制和器件的响应时间等因素。

4.功能实现：在Proteus仿真中，可以通过软件设置实现不同的功能，而在实物中则需要根据电路设计和器件的性能进行实现。

5. 设计报告

8554+字设计报告

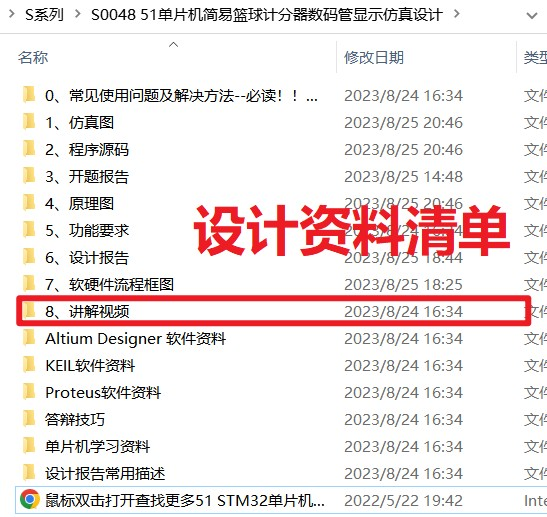

6. 设计资料内容清单&&下载链接

资料设计资料包括仿真，程序代码、讲解视频、功能要求、设计报告、软硬件设计框图等。

0、常见使用问题及解决方法–必读！！！！

1、仿真图

2、程序源码

3、开题报告

4、原理图

5、功能要求

6、设计报告

7、软硬件流程框图

8、讲解视频

Altium Designer 软件资料

KEIL软件资料

Proteus软件资料

单片机学习资料

答辩技巧

设计报告常用描述

鼠标双击打开查找更多51 STM32单片机课程毕业设计.url

资料下载链接（可点击）：
