• 设计模式 - 责任链

    一、前言

    ​ 相信大家平时或多或少都间接接触过责任链设计模式，只是可能有些同学自己不知道此处用的是该设计模式，比如说 Java Web 中的 Filter 过滤器，就是非常经典的责任链设计模式的例子。

    那么什么是责任链设计模式呢？

    ​ 客户端发出一个请求，链上的对象都有机会来处理这一请求，而客户端不需要知道谁是具体的处理对象。多个对象都有机会处理请求，从而避免了请求的发送者和接受者之间的耦合关系。将这些对象连成一条链，并沿着这条链传递该请求，直到有对象处理它为止。

    ​ 技术领域的相关定义总是那样的晦涩难懂，因此不理解不重要，下面将会用例子来帮助理解。

    责任链模式有哪些优点，能解决什么问题，我们为什么要使用它呢？
    优点：
    • 将请求与处理解耦。
    • 请求处理对象只需关注自己需要处理的请求进行处理即可，对于不需要自己处理的请求，直接转发给下一个处理对象即可，符合单一职责原则。
    • 具备链式传递处理请求功能，请求发送者无需知晓链路结构，只需等待请求处理结果。
    • 链路结构灵活，可以通过改变链路结构动态的新增或者删除处理对象。即易于拓展新的请求处理类，符合开闭原则。
    缺点：
    • 会存在责任链太长，而大多数处理者都不会对请求进行处理的情况，导致走完整个责任链的时间太长，影响整体性能。
    • 如果责任链配置不完善，会存在处理对象循环引用，从而造成死循环，导致系统崩溃的情况。
    适用场景：
    • 多条件流程判断，如权限控制
    • ERP 系统流程审批
    • Java Web 过滤器的底层实现 Filter
    • Mybatis 中的分页插件 PageHelper

    二、代码示例

    1. 导包信息

    <dependency>
    <groupId>org.springframework.bootgroupId>
    <artifactId>spring-boot-starter-webartifactId>
dependency>

<dependency>
    <groupId>cn.hutoolgroupId>
    <artifactId>hutool-allartifactId>
    <version>5.8.16version>
dependency>

<dependency>
    <groupId>org.projectlombokgroupId>
    <artifactId>lombokartifactId>
    <version>1.18.12version>
dependency>

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16

    2. 代码结构

    在这里插入图片描述

    3. 具体代码

    流程扩展类（主要记录每个流程的上一个处理对象和下一个处理对象的信息） ProcessDTO.java：

    package com.dxc.responsibility.dto;

import lombok.AllArgsConstructor;
import lombok.Data;

/**
 * 流程扩展类
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
@Data
@AllArgsConstructor
public class ProcessDTO {

    /**
     * 流程处理器id
     */
    private Integer handlerId;

    /**
     * 全限定名
     */
    private String fullName;

    /**
     * 上一个流程处理器id
     */
    private Integer preHandlerId;

    /**
     * 下一个流程处理器id
     */
    private Integer nextHandlerId;

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36

    流程链枚举 ProcessChainEnum.java

    package com.dxc.responsibility.enums;

import com.dxc.responsibility.dto.ProcessDTO;
import lombok.AllArgsConstructor;

/**
 * 流程链枚举
 * 此处的枚举类可以换成数据库配置，当然你也可以理解为数据库表中的一条条数据
 * 这样就可以根据更改枚举类或数据库中的顺序，来更改实际处理流程中的执行顺序了
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
@AllArgsConstructor
public enum ProcessChainEnum {

    /**
     * 流程链中的第一个流程
     */
    FIRST(new ProcessDTO(1, "com.dxc.responsibility.handler.impl.FirstProcessHandler", null, 2)),

    /**
     * 流程链中的第二个流程
     */
    SECOND(new ProcessDTO(2, "com.dxc.responsibility.handler.impl.SecondProcessHandler", 1, 3)),

    /**
     * 流程链中的第三个流程
     */
    THIRD(new ProcessDTO(3, "com.dxc.responsibility.handler.impl.ThirdProcessHandler", 2, null)),
    ;

    ProcessDTO processDTO;

    public ProcessDTO getProcessDTO() {
        return processDTO;
    }

}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40

    流程处理器工厂（主要用来初始化流程链，并返回第一个流程处理器） ProcessHandlerFactory.java

    package com.dxc.responsibility.factory;

import cn.hutool.core.util.ReflectUtil;
import com.dxc.responsibility.dto.ProcessDTO;
import com.dxc.responsibility.handler.AbstractProcessHandler;
import com.dxc.responsibility.handler.impl.FirstProcessHandler;
import com.dxc.responsibility.service.ProcessService;
import com.dxc.responsibility.service.impl.ProcessServiceImpl;
import lombok.extern.slf4j.Slf4j;

/**
 * 流程处理器工厂
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
@Slf4j
public class ProcessHandlerFactory {

    private ProcessHandlerFactory() {}

    private static final ProcessService processService = new ProcessServiceImpl();

    /**
     * 初始化流程链，并返回流程链中第一个流程处理器
     *
     * @return  {@link FirstProcessHandler}
     */
    public static FirstProcessHandler getFirstProcessHandler() {
        // 获取第一个流程扩展类
        ProcessDTO firstProcessDTO = processService.getFirstProcessDTO();
        // 根据流程扩展类获取第一个流程处理器
        AbstractProcessHandler firstProcessHandler = newProcessHandler(firstProcessDTO);
        ProcessDTO tempProcessDTO = firstProcessDTO;
        Integer nextHandlerId;
        AbstractProcessHandler tempProcessHandler = firstProcessHandler;
        // 迭代遍历所有handler，以及将它们链接起来
        while ((nextHandlerId = tempProcessDTO.getNextHandlerId()) != null) {
            // 根据处理器id获取流程扩展类
            ProcessDTO processDTO = processService.getProcessEntity(nextHandlerId);
            // 根据流程扩展类获取具体的流程处理器
            AbstractProcessHandler processHandler = newProcessHandler(processDTO);
            assert tempProcessHandler != null;
            tempProcessHandler.setNext(processHandler);
            tempProcessHandler = processHandler;
            tempProcessDTO = processDTO;
        }
        // 返回第一个handler
        return (FirstProcessHandler) firstProcessHandler;
    }



    /**
     * 根据流程扩展类获取具体的流程处理器
     *
     * @param dto   流程扩展类
     * @return  {@link AbstractProcessHandler}
     */
    private static AbstractProcessHandler newProcessHandler(ProcessDTO dto) {
        // 获取全限定类名
        String className = dto.getFullName();
        try {
            // 根据全限定类名，加载并初始化该类
            Class<?> clazz = Class.forName(className);
            return (AbstractProcessHandler) ReflectUtil.newInstance(clazz);
        } catch (ClassNotFoundException e) {
            log.error("根据流程扩展类获取流程处理器失败，原因：{}，流程处理器：{}", e.getMessage(), dto.getFullName());
            e.printStackTrace();
        }
        return null;
    }

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74

    抽象流程处理器（主要是用来定义每个具体处理的方法模板，不做具体逻辑处理，具体的流程处理器需要集成当前抽象类，并实现各自的流程处理逻辑） AbstractProcessHandler.java

    package com.dxc.responsibility.handler;

/**
 * 流程处理抽象类
 *
 * @Author xincheng.du
 * @Date 2023/8/31 11:25
 */
public abstract class AbstractProcessHandler {

    /**
     * 下一关用当前抽象类来接收
     */
    protected AbstractProcessHandler next;

    public void setNext(AbstractProcessHandler next) {
        this.next = next;
    }

    /**
     * 具体处理逻辑
     * 需要子类实现
     */
    public abstract void process();

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26

    第一个流程处理器（此处模拟具体的流程处理对象，具体的处理逻辑写在此处） FirstProcessHandler.java

    package com.dxc.responsibility.handler.impl;

import com.dxc.responsibility.handler.AbstractProcessHandler;
import lombok.extern.slf4j.Slf4j;

/**
 * 第一个流程处理器
 *
 * @Author xincheng.du
 * @Date 2023/8/30 11:25
 */
@Slf4j
public class FirstProcessHandler extends AbstractProcessHandler {

    @Override
    public void process() {
        log.info("第一个流程处理开始对请求进行处理......");
        if (this.next != null) {
            this.next.process();
        }
    }

}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

    第二个流程处理器（此处模拟具体的流程处理对象，具体的处理逻辑写在此处） SecondProcessHandler.java

    package com.dxc.responsibility.handler.impl;

import com.dxc.responsibility.handler.AbstractProcessHandler;
import lombok.extern.slf4j.Slf4j;

/**
 * 第二个流程处理器
 *
 * @Author xincheng.du
 * @Date 2023/8/30 11:25
 */
@Slf4j
public class SecondProcessHandler extends AbstractProcessHandler {

    @Override
    public void process() {
        log.info("第二个流程处理开始对请求进行处理......");
        if (this.next != null) {
            this.next.process();
        }
    }

}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

    第三个流程处理器（此处模拟具体的流程处理对象，具体的处理逻辑写在此处） SecondProcessHandler.java

    package com.dxc.responsibility.handler.impl;

import com.dxc.responsibility.handler.AbstractProcessHandler;
import lombok.extern.slf4j.Slf4j;

/**
 * 第三个流程处理器
 *
 * @Author xincheng.du
 * @Date 2023/8/30 11:25
 */
@Slf4j
public class ThirdProcessHandler extends AbstractProcessHandler {

    @Override
    public void process() {
        log.info("第三个流程处理开始对请求进行处理......");
        if (this.next != null) {
            this.next.process();
        }
    }

}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

    流程扩展类接口（主要对流程扩展类进行封装初始化，为流程处理器工厂提供方法） ProcessService.java

    package com.dxc.responsibility.service;

import com.dxc.responsibility.dto.ProcessDTO;

/**
 * 流程扩展类 接口
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
public interface ProcessService {

    /**
     * 根据流程处理器id获取流程扩展类
     *
     * @param handlerId 流程处理器id
     * @return  {@link ProcessDTO}
     */
    ProcessDTO getProcessEntity(Integer handlerId);

    /**
     * 获取第一个流程扩展类
     *
     * @return {@link ProcessDTO}
     */
    ProcessDTO getFirstProcessDTO();

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

    流程扩展类接口的具体实现 ProcessServiceImpl.java

    package com.dxc.responsibility.service.impl;

import com.dxc.responsibility.dto.ProcessDTO;
import com.dxc.responsibility.enums.ProcessChainEnum;
import com.dxc.responsibility.service.ProcessService;
import lombok.extern.slf4j.Slf4j;

import java.util.HashMap;
import java.util.Map;

/**
 * 流程扩展类 逻辑处理
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
@Slf4j
public class ProcessServiceImpl implements ProcessService {

    /**
     * 流程扩展类Map
     * key=流程处理器id value=流程扩展类 ProcessDTO
     */
    private static Map<Integer, ProcessDTO> processDTOMap = new HashMap<>();

    /**
     * 流程链初始化
     * 将枚举中配置的handler初始化到map中，方便获取
     */
    static {
        ProcessChainEnum[] values = ProcessChainEnum.values();
        for (ProcessChainEnum value : values) {
            ProcessDTO processDTO = value.getProcessDTO();
            processDTOMap.put(processDTO.getHandlerId(), processDTO);
        }
    }

    @Override
    public ProcessDTO getProcessEntity(Integer handlerId) {
        return processDTOMap.get(handlerId);
    }

    @Override
    public ProcessDTO getFirstProcessDTO() {
        for (Map.Entry<Integer, ProcessDTO> entry : processDTOMap.entrySet()) {
            ProcessDTO value = entry.getValue();
            //  没有上一个handler的就是第一个
            if (value.getPreHandlerId() == null) {
                return value;
            }
        }
        log.error("获取第一个流程扩展类出错");
        return null;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55

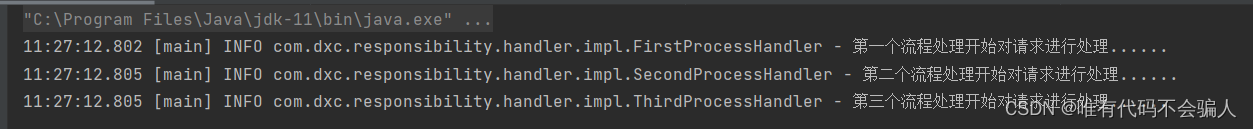

    客户端（相当于请求发起者） ProcessClient.java

    package com.dxc.responsibility;

import com.dxc.responsibility.factory.ProcessHandlerFactory;
import com.dxc.responsibility.handler.AbstractProcessHandler;

/**
 * 客户端
 *
 * @Author xincheng.du
 * @Date 2023/8/30 14:26
 */
public class ProcessClient {

    public static void main(String[] args) {
        // 获取第一个流程处理器
        AbstractProcessHandler firstProcessHandler = ProcessHandlerFactory.getFirstProcessHandler();
        assert firstProcessHandler != null;
        // 执行第一个流程处理器
        firstProcessHandler.process();
    }

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22

    4. 运行结果

    在这里插入图片描述

  • 相关阅读:
    用户粘性︱如何提升用户忠诚度
    从理解js双重递归执行顺序到用递归方式实现二叉树中序遍历
    聚苯乙烯核-聚(丙烯酰胺-丙烯酸)壳荧光素微球/磺酸官能化聚苯乙烯高荧光微球的制备
    SMT贴片制造：专业、现代、智能的未来之选
    屎山代码踩坑记录：不要将一个类写的臃肿
    多线程服务器适用场合
    (脑肿瘤分割笔记：六十二)缺失模态下的对抗性联合训练脑肿瘤分割网络
    RabbitMQ基础概念-02
    Android 13 新特性及适配指南
    训练营第三十五天动态规划（基础题part1）
  • 原文地址：https://blog.csdn.net/weixin_44248000/article/details/132303938
