Unity中Shader的屏幕坐标

---

前言

Unity中Shader的屏幕坐标

---

一、屏幕坐标

1、屏幕像素的坐标

2、屏幕坐标归一化

$屏幕归一化坐标=\frac{当前像素}{总像素}$

---

二、在Unity中获取 当前屏幕像素 和 总像素

1、获取屏幕总像素,使用_ScreenParams参数

_ScreenParams
屏幕的相关参数，单位为像素。
x表示屏幕的宽度
y表示屏幕的高度
z表示1+1/屏幕宽度
w表示1+1/屏幕高度

2、获取当前片段上的像素

UNITY_VPOS_TYPE screenPos : VPOS
1.当前片断在屏幕上的位置(单位是像素,可除以_ScreenParams.xy来做归一化),此功能仅支持#pragma target 3.0及以上编译指令
2.大部分平台下VPOS返回的是一个四维向量，部分平台是二维向量，所以需要用UNITY_VPOS_TYPE来统一区分.
3.在使用VPOS时，就不能在v2f中定义SV_POSITION，这样会冲突，所以需要把顶点着色器的输入放在()的参数中，并且SV_POSITION添加out.

怎么使用:在片元着色器传入参数时使用

fixed4 frag (v2f i,UNITY_VPOS_TYPE screenPos : VPOS) : SV_Target
{
}

VPOS这个类型因为在不同平台不统一，有的是 float2 有的是 float4 ，所以使用Unity提供的类型 UNITY_VPOS_TYPE，让Unity自动处理

当使用UNITY_VPOS_TYPE screenPos : VPOS作为片元着色器的输入时，需要对顶点着色器的输入做出修改

修改后代码：

Shader "MyShader/P0_10_3"
{
    SubShader
    {

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct v2f
            {
                float2 uv : TEXCOORD0;
            };
            //在顶点着色器的输入处，不用appdata,直接使用用到的参数，防止 SV_POSITION 重复定义
            v2f vert (
                float4 vertex : POSITION,
                out float4 pos : SV_POSITION
            )
            {
                v2f o;
                pos = UnityObjectToClipPos(vertex);
                return o;
            }

            fixed4 frag (v2f i,UNITY_VPOS_TYPE screenPos : VPOS) : SV_Target
            {

                float2 screenUV = screenPos.xy / _ScreenParams.xy;
                return fixed4(screenUV,0,0);
            }
            ENDCG
        }
    }
}



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

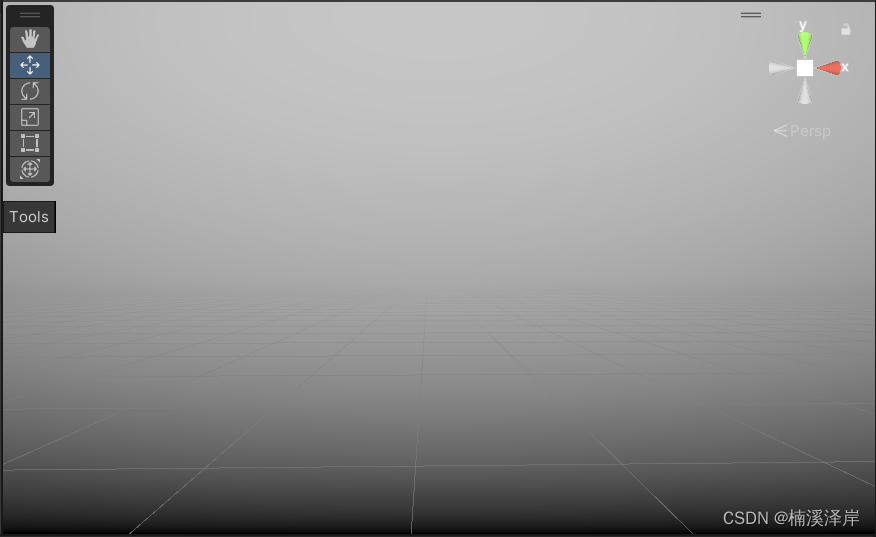

效果：

输出屏幕归一化的x的效果：return screenUV.x;

输出屏幕归一化的y的效果：return screenUV.y;
