实现CenterNet图像分割算法模型的转换和量化（SDK0301-转ONNX编译）
一、实现CenterNet图像分割算法模型的转换和量化（SDK0301-转ONNX编译）
1、模型转换
（1）下载CenterNet算法移植代码：
$ git clone https://github.com/sophon-ai-algo/examples.git # CenterNet示例项目代码位置 /examples/simple/centernet $ cd examples/simple/centernet- 1
- 2
- 3
获取主干网的预训练模型，运行如下命令下载 dlav0 作为主干网的预训练模型：
$ cd data # 下载 ctdet_coco_dlav0_1x.pth 模型文件到路径 centernet/data/bulid 目录下 $ ./scripts/download_pt.sh- 1
- 2
- 3

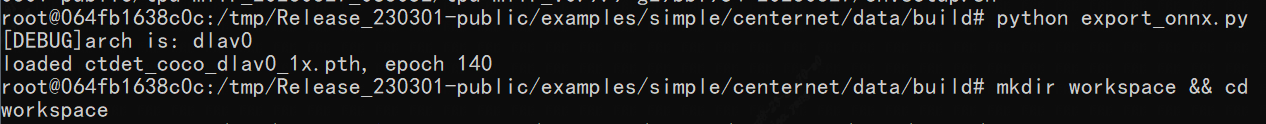

（2）将pth文件转换为ONNX格式模型
【SDK 230501版本后支持Torch模型权重直接转换】
$ cd /bulid $ vi export_onnx.py #将以下信息写入py文件中 from model import create_model, load_model import torch if __name__ == '__main__': num_classes = 80 head_conv = 256 heads = {'hm': num_classes, 'wh': 2 , 'reg': 2} device = 'cpu' load_model_path = 'ctdet_coco_dlav0_1x.pth' #save_script_pt = 'ctdet_coco_dlav0_1x.torchscript.pt' model = create_model('dlav0_34', heads, head_conv) model = load_model(model, load_model_path) model = model.to(device) model.eval() #input_var = torch.zeros([1, 3, 512, 512], dtype=torch.float32) #traced_script_module = torch.jit.trace(model, input_var) #traced_script_module.save(save_script_pt) #traced_script_module = torch.jit.load(save_script_pt) #print('{} exported'.format(save_script_pt)) # Prepare input tensor input = torch.randn(1, 3, 512, 512, requires_grad=True) # Export the torch model as onnx torch.onnx.export(model, input, 'centernet.onnx', # name of the exported onnx model opset_version=13, export_params=True, do_constant_folding=True) #将保存的py文件运行 $ python3 export_onnx.py # 输出信息： [DEBUG]arch is: dlav0 loaded ctdet_coco_dlav0_1x.pth, epoch 140 #centernet.onnx文件生成在路径 ${centernet}/data/models 下- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
（3）ONNX转换MLIR模型
如果模型是图片输入, 在转模型之前我们需要了解模型的预处理。如果模型用预处理后的npz文件做输入, 则不需要考虑预处理。参考yolov5s的rgb图片，mean和scale对应为
0.0,0.0,0.0和0.0039216,0.0039216,0.0039216。模型转换命令如下:
$ mkdir workspace && cd workspace $ vi onnx2mlir.sh #将下面的运行指令写入sh文件，方便复现和整理代码 $ model_transform.py \ --model_name centernet \ --model_def ../centernet.onnx \ --input_shapes [[1,3,512,512]] \ --mean 0.0,0.0,0.0 \ --scale 0.0039216,0.0039216,0.0039216 \ --keep_aspect_ratio \ --pixel_format rgb \ --test_input ../../images/000000000139.jpg \ --test_result centernet_top_outputs.npz \ --mlir centernet.mlir \ #--post_handle_type yolo 此参数可以不加，不进行后处理，防止后边的npz文件compare时报错 $ sh onnx2mlir.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16

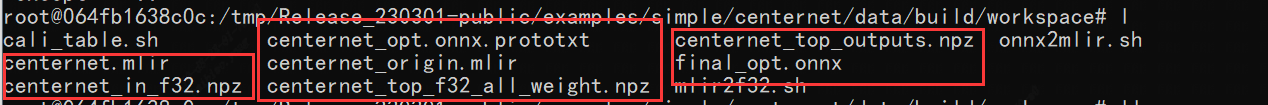

最终生成文件如下：
（4）MLIR转换F32模型
将mlir文件转换成f32的bmodel, 操作方法如下:
$ vi mlir2f32.sh #将下列命令写入到mlir2f32.sh文件中,这样方便日后代码复现 model_deploy.py \ --mlir centernet.mlir \ --quantize F32 \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ #这一步的test_reference要和上一步的test_result保持一致 --tolerance 0.99,0.99 \ --model centernet_1684x_f32.bmodel $ sh mlir2f32.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
最终生成文件如下：
（5）MLIR转INT8模型
生成校准表
转INT8模型前需要跑calibration, 得到校准表; 输入数据的数量根据情况准备100~1000张左右。
然后用校准表, 生成对称或非对称bmodel。如果对称符合需求, 一般不建议用非对称, 因为 非对称的性能会略差于对称模型。
这里用现有的200张coco的val2017的图片举例, 执行calibration:
$ vi cali_table.sh # 将下列命令写入sh文件中，这样做方便日后命令复现 run_calibration.py centernet.mlir \ --dataset ../../images \ --input_num 200 \ -o centernet_cali_table $ sh cali_table.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
编译为INT8对称量化模型
转成INT8对称量化模型, 执行如下命令:
$ vi mlir2int8.sh model_deploy.py \ --mlir centernet.mlir \ --quantize INT8 \ --calibration_table centernet_cali_table \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ --tolerance 0.85,0.45 \ --model centernet_1684x_int8_sym.bmodel $ sh mlir2int8.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11

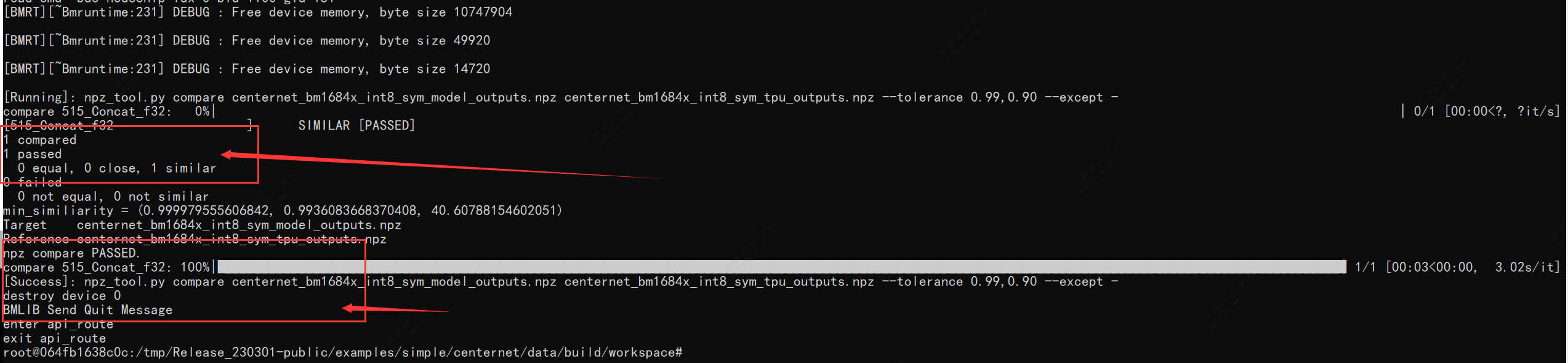

转换过程输出内容如下：

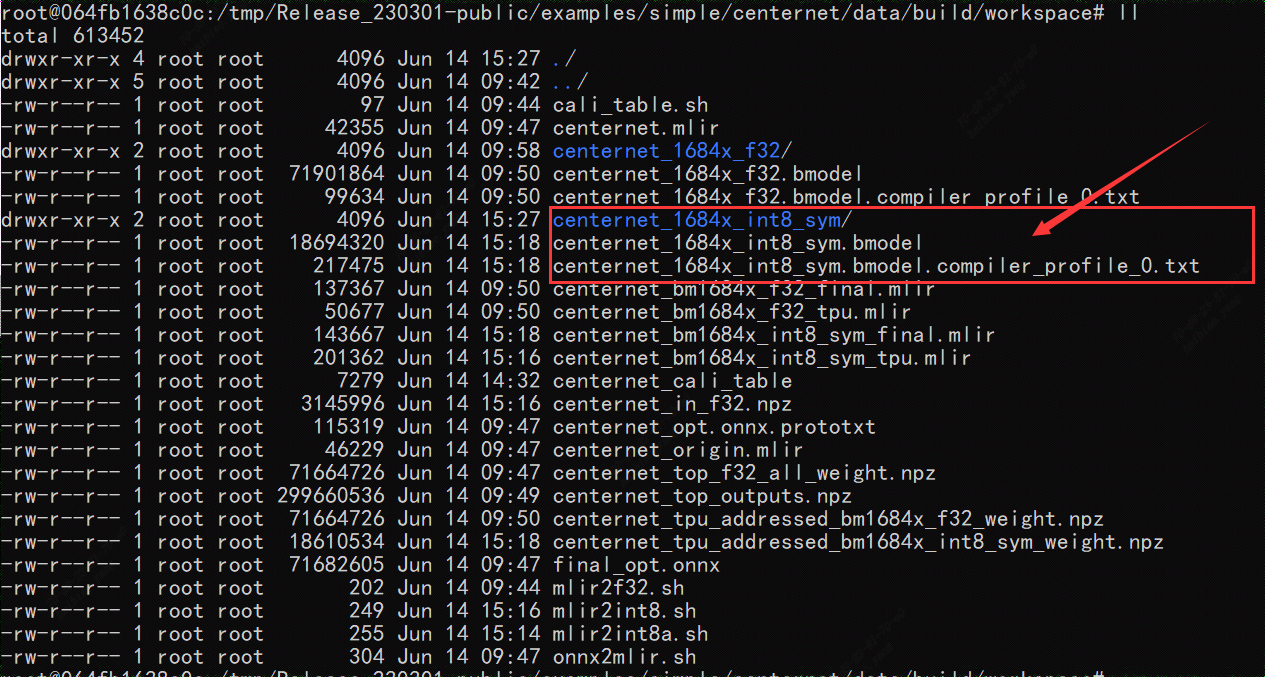

最终生成文件如下：
编译为INT8非对称量化模型
转成INT8非对称量化模型, 执行如下命令:
$ model_deploy.py \ --mlir centernet.mlir \ --quantize INT8 \ --asymmetric \ --calibration_table centernet_cali_table \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ --tolerance 0.90,0.55 \ --model centernet_1684x_int8_asym.bmodel- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
2、效果对比与性能测试-1684X PCIE

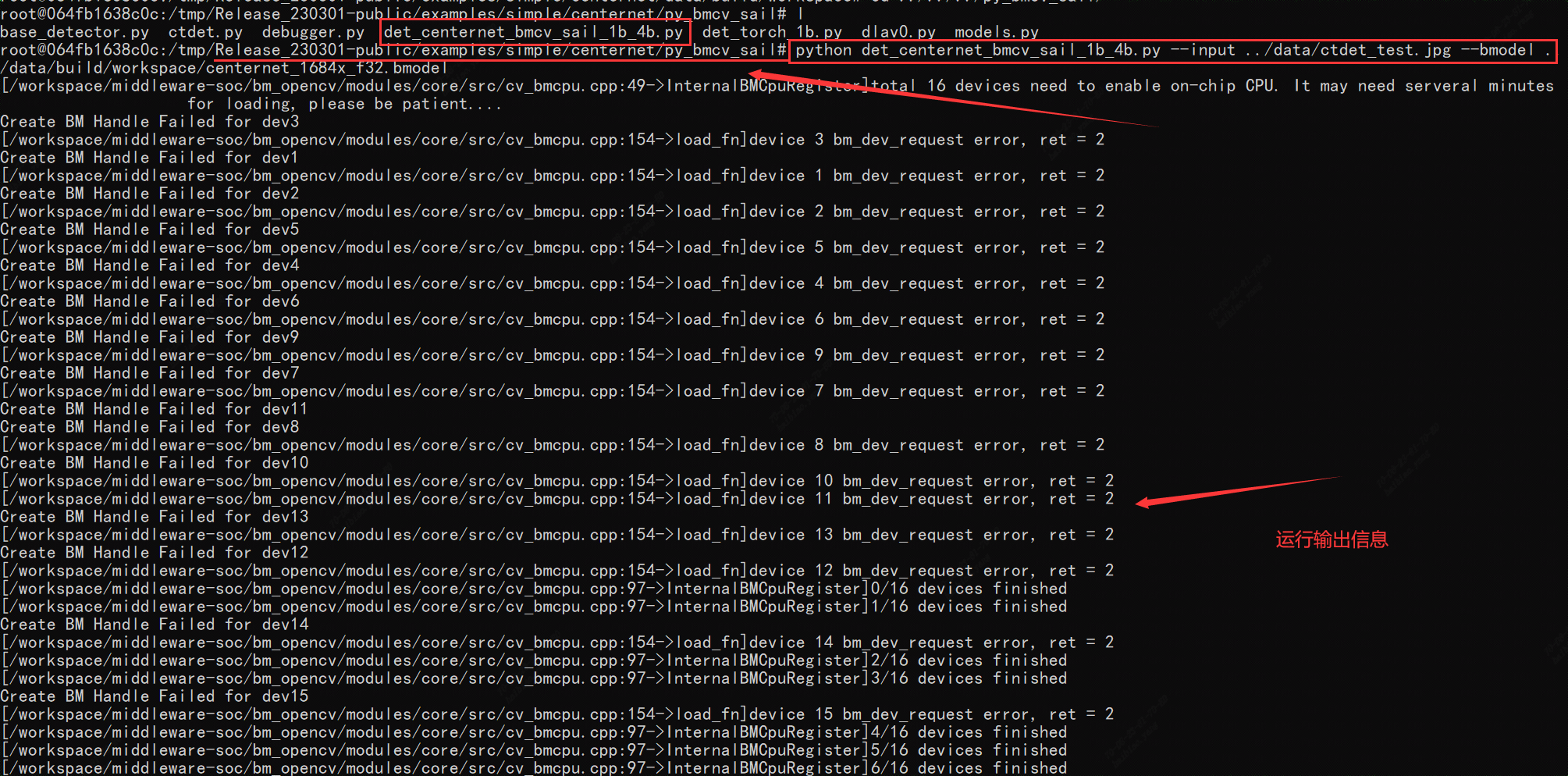

进入centernet模型仓库中py文件所在位置，运行测试bmodel检测结果
#进入centernet模型python文件位置 $ cd /Release_230301-public/examples/simple/centernet/py_bmcv_sail #效果测试 $ python det_centernet_bmcv_sail_1b_4b.py --input ../data/ctdet_test.jpg --bmodel ../data/build/workspace/centernet_1684x_f32.bmodel- 1
- 2
- 3
- 4

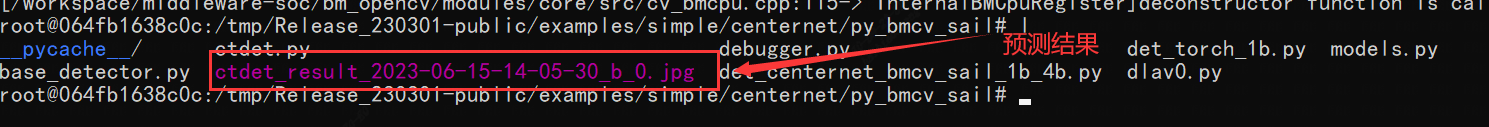

预测图片结果并查看：

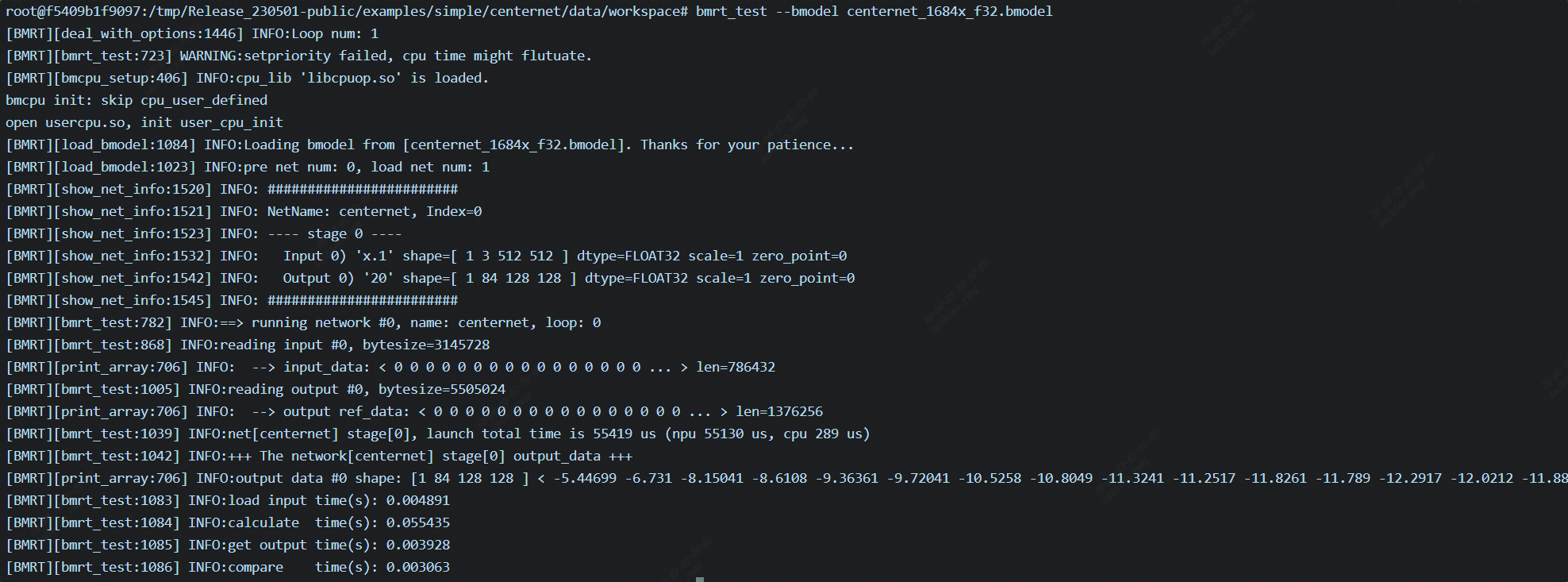

bmodel性能测试
安装好

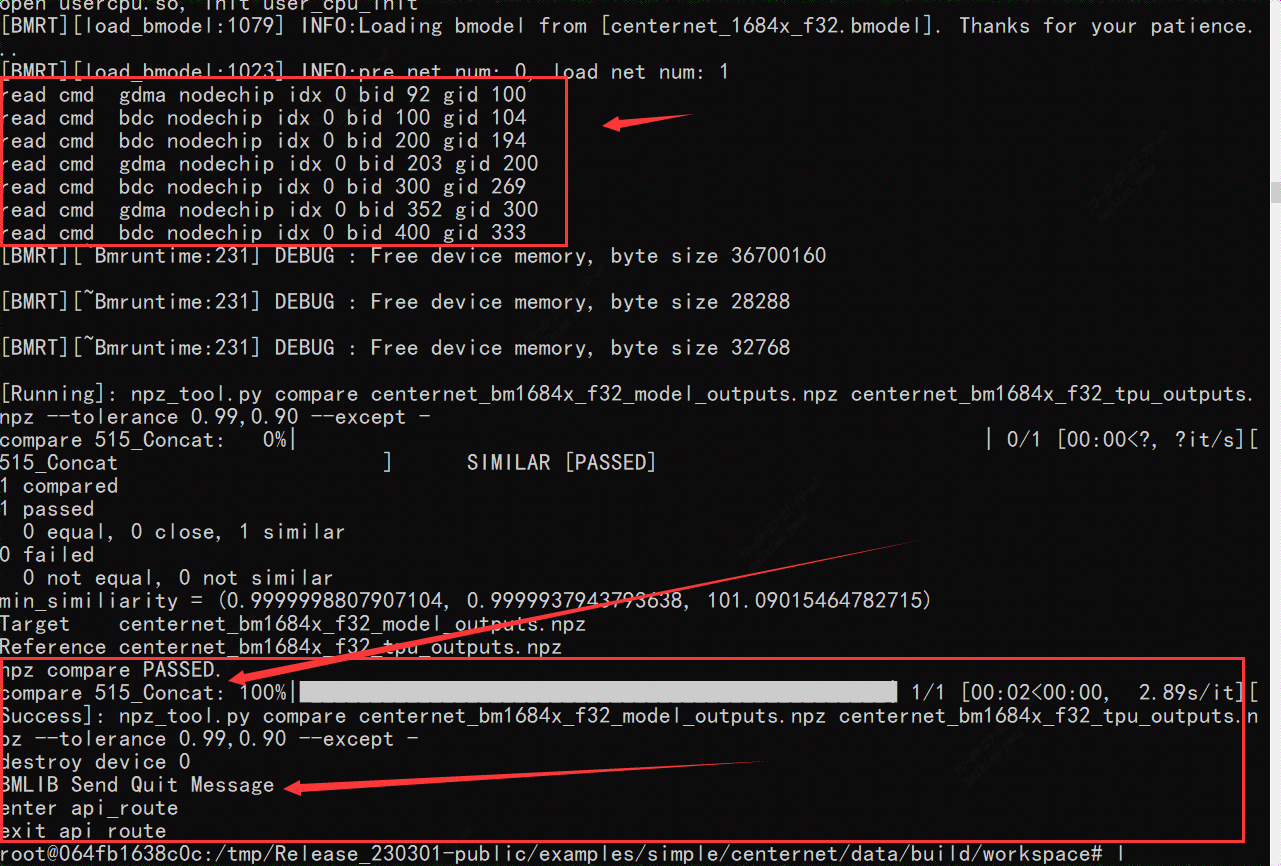

libsophon后, 可以使用bmrt_test来测试编译出的bmodel的正确 性及性能。可以根据bmrt_test输出的性能结果, 来估算模型最大的fps, 来选择合适的模型。#进入到bmodel所在文件夹位置 $ cd /Release_230301-public/examples/simple/centernet/data/build/workspace bmrt_test --bmodel centernet_1684x_f32.bmodel #以f32的bmodel为例，也可以测试int8等- 1
- 2
- 3
#输出信息 [BMRT][deal_with_options:1446] INFO:Loop num: 1 [BMRT][bmrt_test:723] WARNING:setpriority failed, cpu time might flutuate. [BMRT][bmcpu_setup:349] INFO:cpu_lib 'libcpuop.so' is loaded. bmcpu init: skip cpu_user_defined open usercpu.so, init user_cpu_init [BMRT][load_bmodel:1079] INFO:Loading bmodel from [centernet_1684x_f32.bmodel]. Thanks for your patience... [BMRT][load_bmodel:1023] INFO:pre net num: 0, load net num: 1 [BMRT][show_net_info:1463] INFO: ######################## [BMRT][show_net_info:1464] INFO: NetName: centernet, Index=0 [BMRT][show_net_info:1466] INFO: ---- stage 0 ---- [BMRT][show_net_info:1475] INFO: Input 0) 'input.1' shape=[ 1 3 512 512 ] dtype=FLOAT32 scale=1 zero_point=0 [BMRT][show_net_info:1485] INFO: Output 0) '515_Concat' shape=[ 1 84 128 128 ] dtype=FLOAT32 scale=1 zero_point=0 [BMRT][show_net_info:1488] INFO: ######################## [BMRT][bmrt_test:782] INFO:==> running network #0, name: centernet, loop: 0 [BMRT][bmrt_test:868] INFO:reading input #0, bytesize=3145728 [BMRT][print_array:706] INFO: --> input_data: < 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ... > len=786432 [BMRT][bmrt_test:1005] INFO:reading output #0, bytesize=5505024 [BMRT][print_array:706] INFO: --> output ref_data: < 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ... > len=1376256 [BMRT][bmrt_test:1039] INFO:net[centernet] stage[0], launch total time is 55216 us (npu 55135 us, cpu 81 us) [BMRT][bmrt_test:1042] INFO:+++ The network[centernet] stage[0] output_data +++ [BMRT][print_array:706] INFO:output data #0 shape: [1 84 128 128 ] < -5.44699 -6.73102 -8.15043 -8.61082 -9.36364 -9.72045 -10.5258 -10.805 -11.3242 -11.2517 -11.8261 -11.7891 -12.2917 -12.0212 -11.8811 -11.14 ... > len=1376256 [BMRT][bmrt_test:1083] INFO:load input time(s): 0.002188 [BMRT][bmrt_test:1084] INFO:calculate time(s): 0.055219 [BMRT][bmrt_test:1085] INFO:get output time(s): 0.002644 [BMRT][bmrt_test:1086] INFO:compare time(s): 0.001170- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
二、实现CenterNet图像分割算法模型的转换和量化（SDK0501-Torch直接编译转换）
1、模型转换
（1）下载CenterNet算法移植代码：
$ git clone https://github.com/sophon-ai-algo/examples.git # CenterNet示例项目代码位置 /examples/simple/centernet $ cd examples/simple/centernet- 1
- 2
- 3
获取主干网的预训练模型，运行如下命令下载 dlav0 作为主干网的预训练模型和数据：
$ cd data/scripts/scripts # 下载 ctdet_coco_dlav0_1x.pth 模型文件到路径 centernet/data/bulid 目录下 $ ./download_pt.sh $ ./00_prepare.sh- 1
- 2
- 3
- 4

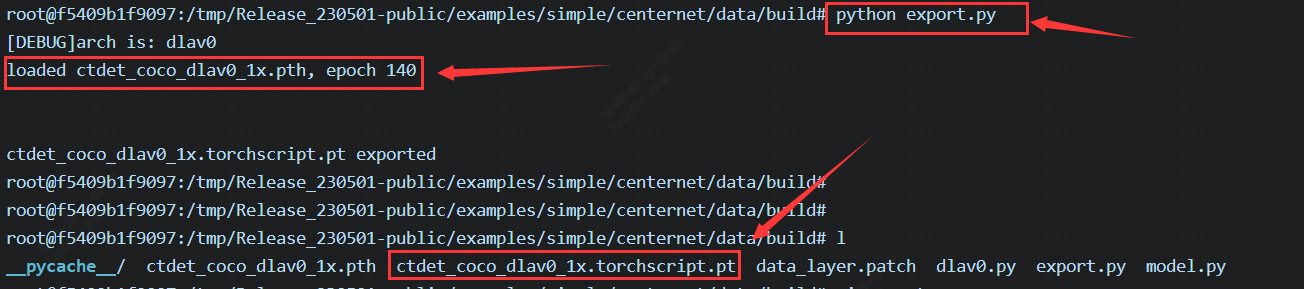

将pth文件转换为pt文件
$ cd build $ python export.py- 1
- 2
（2）Torch转换MLIR模型
如果模型是图片输入, 在转模型之前我们需要了解模型的预处理。如果模型用预处理后的npz文件做输入, 则不需要考虑预处理。参考yolov5s的rgb图片，mean和scale对应为
0.0,0.0,0.0和0.0039216,0.0039216,0.0039216。模型转换命令如下:
$ mkdir workspace && cd workspace $ vi torch2mlir.sh #将下面的运行指令写入sh文件，方便复现和整理代码 $ model_transform.py \ --model_name centernet \ --model_def ../build/ctdet_coco_dlav0_1x.torchscript.pt \ --input_shapes [[1,3,512,512]] \ --mean 0.0,0.0,0.0 \ --scale 0.0039216,0.0039216,0.0039216 \ --keep_aspect_ratio \ --pixel_format rgb \ --test_input ../images/000000000139.jpg \ --test_result centernet_top_outputs.npz \ --mlir centernet.mlir \ #--post_handle_type yolo 此参数可以不加，不进行后处理，防止后边的npz文件compare时报错 $ sh torch2mlir.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16

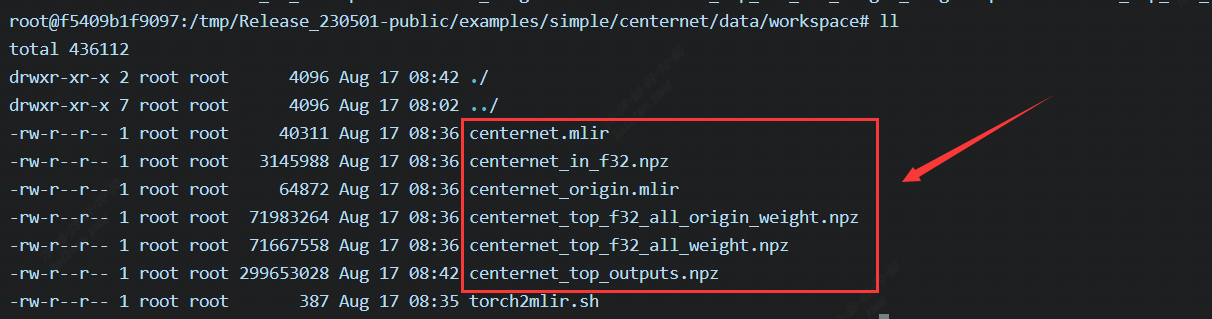

最终生成文件如下：
（4）MLIR转换F32模型
将mlir文件转换成f32的bmodel, 操作方法如下:
$ vi mlir2f32.sh #将下列命令写入到mlir2f32.sh文件中,这样方便日后代码复现 model_deploy.py \ --mlir centernet.mlir \ --quantize F32 \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ #这一步的test_reference要和上一步的test_result保持一致 --tolerance 0.99,0.99 \ --model centernet_1684x_f32.bmodel $ sh mlir2f32.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
最终生成文件如下：
（5）MLIR转INT8模型
生成校准表
转INT8模型前需要跑calibration, 得到校准表; 输入数据的数量根据情况准备100~1000张左右。
然后用校准表, 生成对称或非对称bmodel。如果对称符合需求, 一般不建议用非对称, 因为 非对称的性能会略差于对称模型。

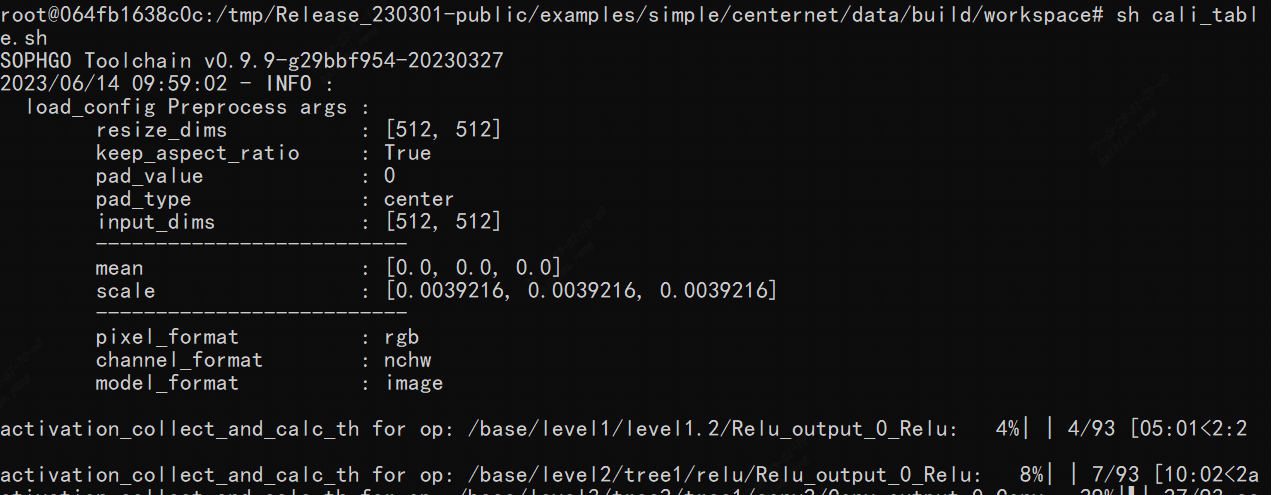

这里用现有的200张coco的val2017的图片举例, 执行calibration:
$ vi cali_table.sh # 将下列命令写入sh文件中，这样做方便日后命令复现 run_calibration.py centernet.mlir \ --dataset ../images \ --input_num 200 \ -o centernet_cali_table $ sh cali_table.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
编译为INT8对称量化模型
转成INT8对称量化模型, 执行如下命令:
$ vi mlir2int8.sh model_deploy.py \ --mlir centernet.mlir \ --quantize INT8 \ --calibration_table centernet_cali_table \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ --tolerance 0.85,0.45 \ --model centernet_1684x_int8_sym.bmodel $ sh mlir2int8.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11

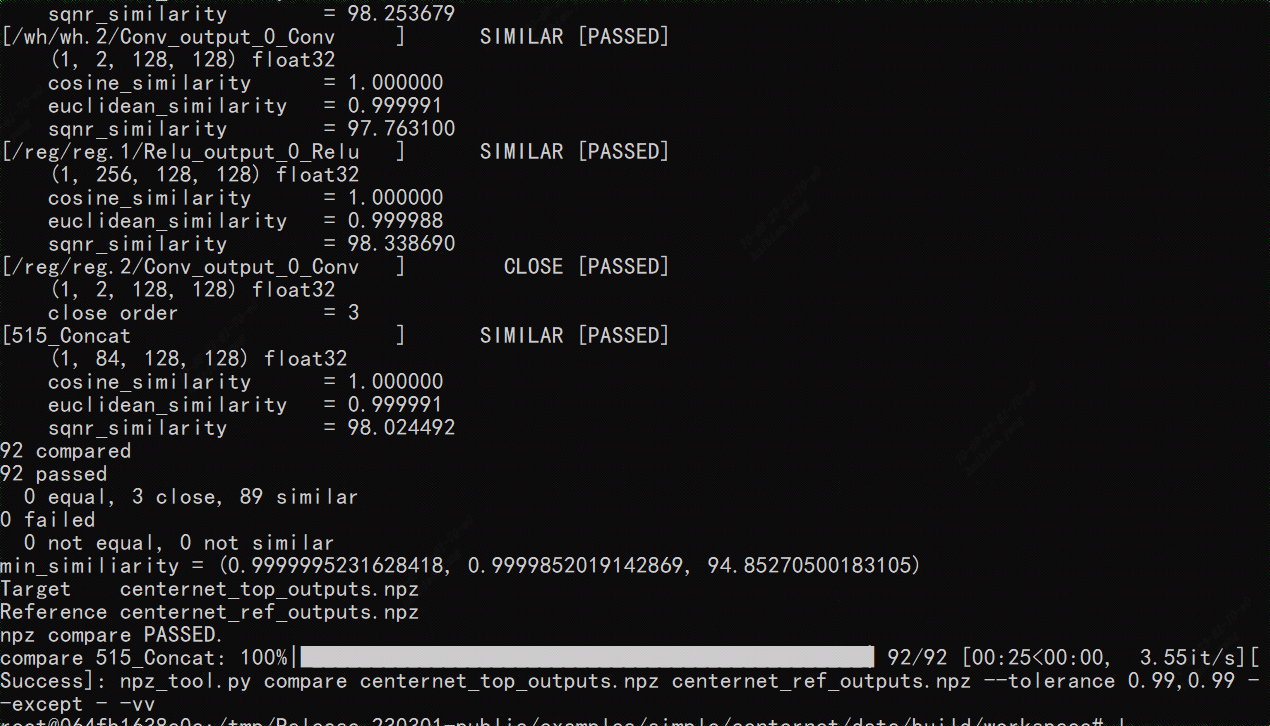

转换过程输出内容如下：
最终生成文件如下：
编译为INT8非对称量化模型
转成INT8非对称量化模型, 执行如下命令:
$ vi mlir2int8a.sh model_deploy.py \ --mlir centernet.mlir \ --quantize INT8 \ --asymmetric \ --calibration_table centernet_cali_table \ --chip bm1684x \ --test_input centernet_in_f32.npz \ --test_reference centernet_top_outputs.npz \ --tolerance 0.90,0.55 \ --model centernet_1684x_int8_asym.bmodel $ sh mlir2int8a.sh- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
2、效果对比与性能测试-1684X PCIE
进入centernet模型仓库中py文件所在位置，运行测试bmodel检测结果
#进入centernet模型python文件位置 $ cd /Release_230301-public/examples/simple/centernet/py_bmcv_sail #效果测试 $ python det_centernet_bmcv_sail_1b_4b.py --input ../data/ctdet_test.jpg --bmodel ../data/build/workspace/centernet_1684x_f32.bmodel- 1
- 2
- 3
- 4
预测图片结果并查看：
bmodel性能测试
bmodel性能测试
安装好
libsophon后, 可以使用bmrt_test来测试编译出的bmodel的正确 性及性能。可以根据bmrt_test输出的性能结果, 来估算模型最大的fps, 来选择合适的模型。#进入到bmodel所在文件夹位置 $ cd /Release_230301-public/examples/simple/centernet/data/build/workspace bmrt_test --bmodel centernet_1684x_f32.bmodel #以f32的bmodel为例，也可以测试int8等- 1
- 2
- 3
#输出信息 [BMRT][deal_with_options:1446] INFO:Loop num: 1 [BMRT][bmrt_test:723] WARNING:setpriority failed, cpu time might flutuate. [BMRT][bmcpu_setup:349] INFO:cpu_lib 'libcpuop.so' is loaded. bmcpu init: skip cpu_user_defined open usercpu.so, init user_cpu_init [BMRT][load_bmodel:1079] INFO:Loading bmodel from [centernet_1684x_f32.bmodel]. Thanks for your patience... [BMRT][load_bmodel:1023] INFO:pre net num: 0, load net num: 1 [BMRT][show_net_info:1463] INFO: ######################## [BMRT][show_net_info:1464] INFO: NetName: centernet, Index=0 [BMRT][show_net_info:1466] INFO: ---- stage 0 ---- [BMRT][show_net_info:1475] INFO: Input 0) 'input.1' shape=[ 1 3 512 512 ] dtype=FLOAT32 scale=1 zero_point=0 [BMRT][show_net_info:1485] INFO: Output 0) '515_Concat' shape=[ 1 84 128 128 ] dtype=FLOAT32 scale=1 zero_point=0 [BMRT][show_net_info:1488] INFO: ######################## [BMRT][bmrt_test:782] INFO:==> running network #0, name: centernet, loop: 0 [BMRT][bmrt_test:868] INFO:reading input #0, bytesize=3145728 [BMRT][print_array:706] INFO: --> input_data: < 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ... > len=786432 [BMRT][bmrt_test:1005] INFO:reading output #0, bytesize=5505024 [BMRT][print_array:706] INFO: --> output ref_data: < 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ... > len=1376256 [BMRT][bmrt_test:1039] INFO:net[centernet] stage[0], launch total time is 55216 us (npu 55135 us, cpu 81 us) [BMRT][bmrt_test:1042] INFO:+++ The network[centernet] stage[0] output_data +++ [BMRT][print_array:706] INFO:output data #0 shape: [1 84 128 128 ] < -5.44699 -6.73102 -8.15043 -8.61082 -9.36364 -9.72045 -10.5258 -10.805 -11.3242 -11.2517 -11.8261 -11.7891 -12.2917 -12.0212 -11.8811 -11.14 ... > len=1376256 [BMRT][bmrt_test:1083] INFO:load input time(s): 0.002188 [BMRT][bmrt_test:1084] INFO:calculate time(s): 0.055219 [BMRT][bmrt_test:1085] INFO:get output time(s): 0.002644 [BMRT][bmrt_test:1086] INFO:compare time(s): 0.001170- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
-
