泰克AFG31000系列任意波函数发生器应用

模拟电路检定



这是一个模拟世界。所有物理量均使用模拟信号捕获和表示。因此，需要检定放大器、滤波器和转换器等模拟电路的性能。



• InstaView? 技术避免在阻抗不匹配的 DUT 上增加的波形不确定性

• 频率范围为 25 MHz 至 250 MHz

• 由于信号保真度高，无需使用外部滤波器或衰减器

• 由于具有频率捷变特性且正弦波平坦度经过校准，频率响应测试可以轻松完成

真实场景信号复制



传感器广泛用于几乎所有现代化电子设计领域，从汽车到医疗器械再到电子消费品。迄今为止，使用 AFG 捕获波形并进行复制以便排除故障或验证一直是极具挑战的过程。



• ArbBuilder 可直接导入多个泰克示波器产品系列保存的 csv 格式的波形

• 高达 128 M 点的任意内存极大地增加了信号的长度

• 低本底噪声使信号更为清晰

函数验证和性能检定



在产品上市前，测试工程师必须进行大量测试用例，确保产品满足技术规格。但是，此过程比较耗时且重复。



• 完全可编程，实现自动测试和手动测试的直观用户界面

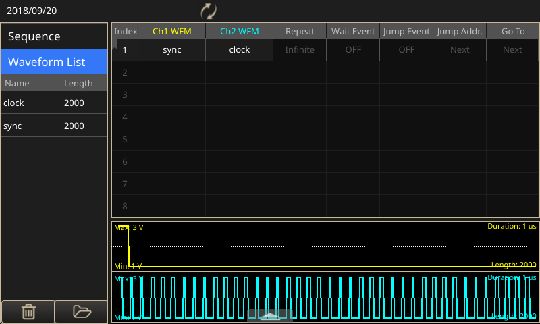

• 波形序列功能使用户在一个测试历程中完成所有的测试序列

• 灵活的重复跳转方法保证高效率

• 高达 128 M 点的任意内存和内置非易失性闪存存储所有波形和测试程序

系统与时钟或脉冲同步



数字设计中的所有电路部分按照时钟速度同时工作。大系统中的所有设备必须与触发信号协调，以确保它们正常、可靠地工作。使用 AFG31000 为生成时钟和触发脉冲的有效方法。



• 脉冲/方波频率范围高达 160 MHz

• 频率捷变实现时钟不同速率的无缝切换

• 易用的向导说明指导您完成多台设备的同步过程以便增加通道数

• 低抖动水平，让您在触发系统时更加自信

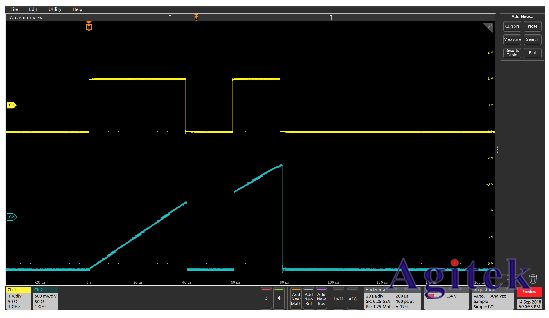

驱动电源设备的脉冲

 IGBT 或 MOSFET 的动态性能特性要求脉冲驱动门极开启或关闭。

• 通过可调占空比和边沿时间轻松生成脉冲

• 以灵活时序生成脉冲串的波形排序

• 内置噪声发生器且浮动接地，以便增加 DC 电源压力测试的噪声

• 输出通道具有过流保护以便尽量减少停机时间

高级研究和教育



研究人员和教师需要大量信号才能完成研究和教学工作。测试可以像一系列的脉冲一样简单，模拟 Geiger-Muller 计数器的输出，或者像一个长基带 IQ 一样复杂。



• InstaView? 技术避免因连接复杂负载上增加输出波型的不确定性

• 整合多种特性与功能

• 双工作模式均衡易用性和灵活性生成复杂波形

• 内置的 ArbBuilder 用于在屏幕上直接生成和编辑任意波形
