HCIA-MSTP替代技术之设备堆叠

1.什么是堆叠、集群

堆叠：将多个具有堆叠特性的交换设备逻辑上变成一台设备，作为一个整体参与转发

集群：将两个具有集群特性的交换设备组合为逻辑上的一台设备。

集群支持两台设备（css），一般框式交换机支持css，盒式交换机支持堆叠（istack）。

2.堆叠和集群的优势

平面统一管理，转发数据处理性能更好，无环，增加设备连接端口数量

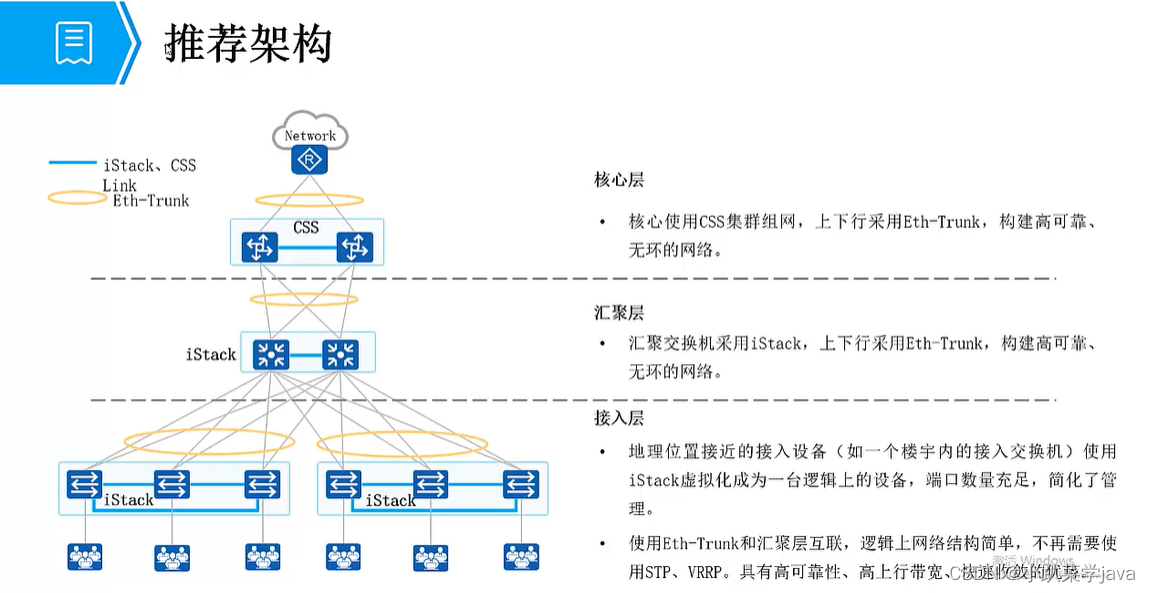

3.堆叠和集群的常见架构

通常在接入层使用堆叠，在核心使用集群

4、堆叠特征

a、交换机多机虚拟成一台虚机，表面上成为一台设备，但是控制平面只能由master进行配置下发，backup设备控制面无法下发配置。由master设备统一管理

b、转发平面多和一，交换机转发数据性能增强，链路带宽增强

c、跨设备链路聚合，虚拟的一台设备可以实现跨设备链路聚合

5、CSS1 和 CSS2

CSS2中，两个框式交换机做堆叠，backup设备中，可以没有主控板卡，backup设备可以与master设备共用一台主控板卡。

6、堆叠通道

管理通道：CSS设备之间，管理和控制平面的交互通通道。负责设备之间配置同步、状态同步等工作，如arp表、路由表等三层表项。

业务通道：CSS设备间转发平面的交互通道。负责报文转发，MAC地址同步等工作。

7、堆叠的选举过程

信锐交换机只支持两台设备做堆叠，堆叠优先级默认为128。

①、两台设备都在启动状态，会先比较堆叠优先级，优先级高的为master设备

②、如果堆叠优先级相同，则比较两台设备的mac地址，mac地址小的为主机

如果在配置堆叠时，有一台设备处在关机状态，则运行态的设备成为master

堆叠的两台设备需要将软件版本保持一致。

8、堆叠系统中，优先开启本地流量优先转发，减少堆叠通道负担。

9、堆叠分裂

两台设备在开启堆叠以后，堆叠线缆（管理通道）断开，导致集群中的设备检测不到对方发送hello报文，那么两台设备就会使用相同mac和IP。造成mac和ip地址冲突。

10，双主检测

为了避免堆叠分裂后，出现两台IP和mac地址相同设备，开启双主检测，堆叠中系统中的设备会互相发送DAD报文，堆叠正常时，不对DAD报文做处理，堆叠分裂后，会把低优先级设备的业务端口进行阻塞。
