Revit建模｜Revit风管怎么绘制？

​绘制风管是机电工程重要的一环，对于不少刚接触Revit的小伙伴来说似乎还无从下手，今天就让小编来告诉大家在Revit中绘制风管的方法。

一、在Revit绘制风管

第一步：首先我们先在revit的界面中项目文件找到风管。

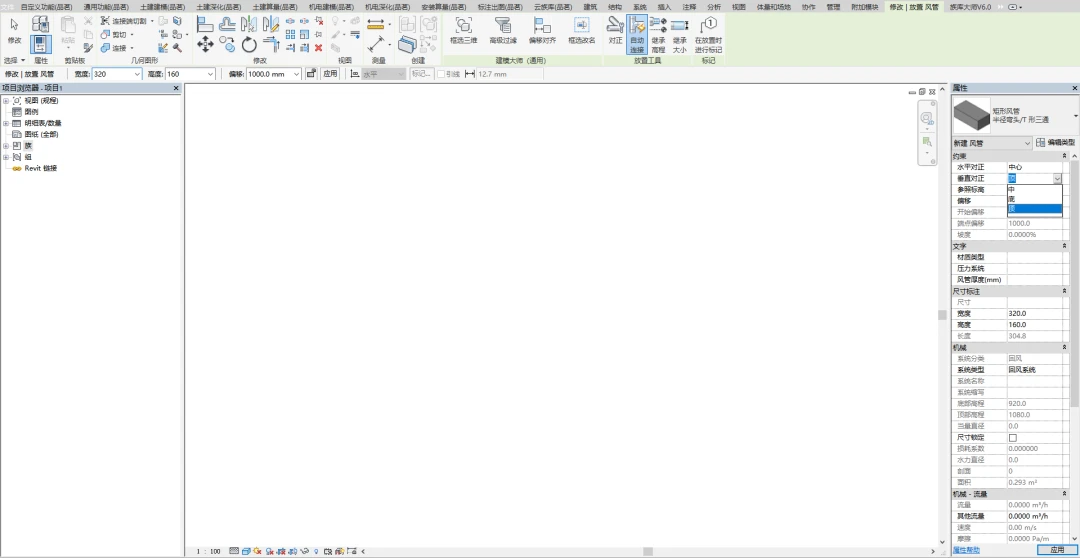

第二步：打开后我们找到上面的系统选项，进去后我们可以看到系统中包含了风、水、电系统，我们选取风管选项（快捷键DT）进行绘制，在绘制之前我们先把项目的详细程度调整为精细，视觉样式调整为着色后在进行绘制。

第三步：风管绘制

风管类型中有圆形风管和矩形风管，在绘制风管时我们有水平方向3种方法绘制风管，垂直方向3种方式。

首先我们以水平方式左对齐、中心对齐、右对齐的方式绘制三段尺寸是1000mmX500mm、500mmX320mm、320mmX160mm的风管。

其次我们以垂直方式顶部对齐、中心对齐、底部对齐的方式绘制三段尺寸是1000mmX500mm、500mmX320mm、320mmX160mm的风管。

最后我们在三维可以清楚的看到6种风管的区别，这样我们的风管绘制就完成了。

二、使用建模插件生成风管

第二个方法是借助建模插件——建模助手里面【机电模块】下的【风管附件】功能生成风管，这个功能集成了风管相关的族，只需要选择需要加载的族直接放置即可。

1. 选择【风管附件】功能。

2.选择需放置的风管附件。

3.放置风管附件，Esc键返回/退出。

BIM建模助手除了【机电】模块，还有精装、土建、出图、综合、施工、族库、有求必应等八大模块。181功能。
