零丶引入#
我在初学spring的时候，很懵逼，因为整个项目中不存在main方法，让我有点摸不着头脑。那时候我知道有个东西叫tomcat是它监听了端口，解析了协议调到了我的servlet。
在我初学SpringBoot的时候，很懵逼，有main方法了，但是tomcat在哪里呢，又是如何启动起来的？。
一丶原生tomcat启动流程#
在Tomcat总体架构，启动流程与处理请求流程中学习了tomcat总体架构和启动流程。
在springboot内嵌tomcat中则不再使用BootStrap->Catalina这种方式进行启动，而是跨过这一层直接启动了Server。
二丶SpringBoot根据上下文推断ApplicationContext类型#

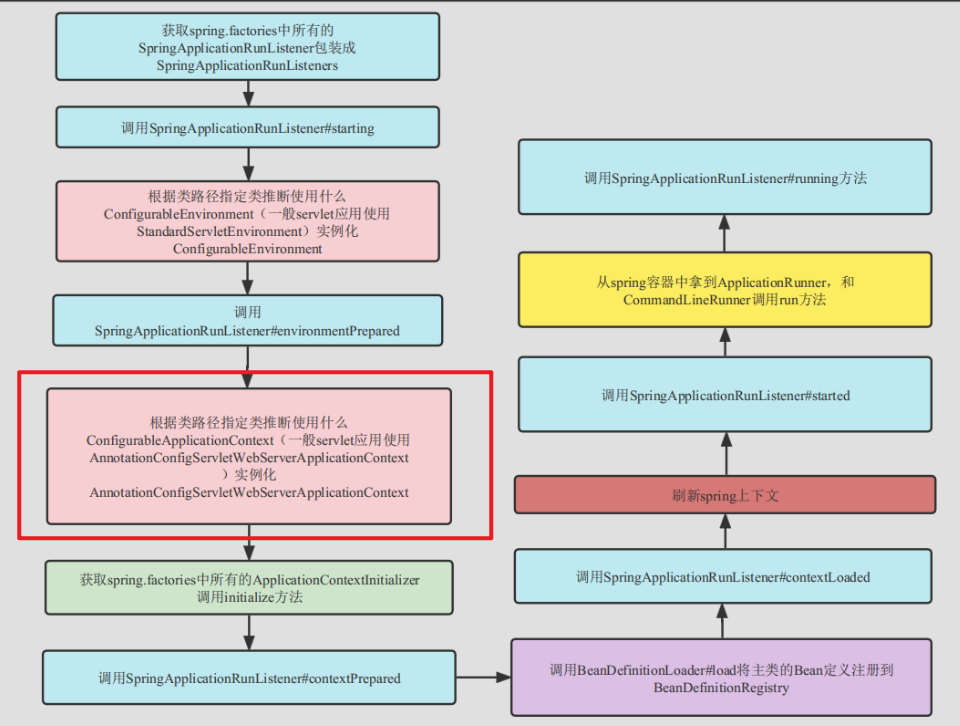

下图是SpringBoot的启动流程，其中红色框框是SpringBoot推断ApplicationContext的步骤
这是我们学习springboot内嵌tomcat启动的切入点。
1.推断当前webApplication类型#
在springboot启动的时候会根据classpath推断当前web应用类型。如果在classpath中存在org.springframework.web.reactive.DispatcherHandler那么会视为REACTIVE类型，如果存在javax.servlet.Servlet,org.springframework.web.context.ConfigurableWebApplicationContext那么会视为SERVLET类型

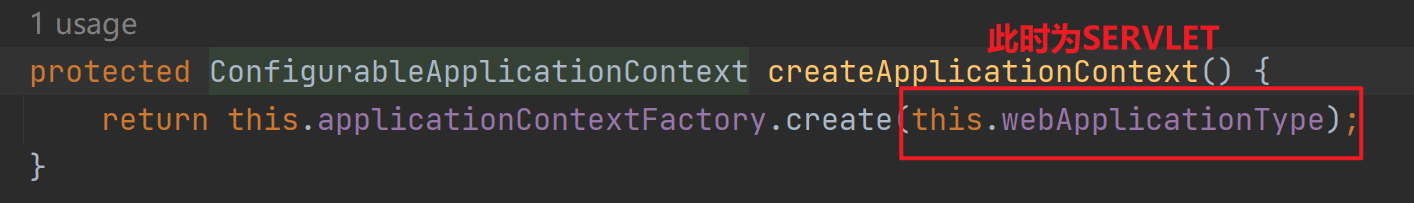

2.获取webApplication类型对应ApplicationContext#

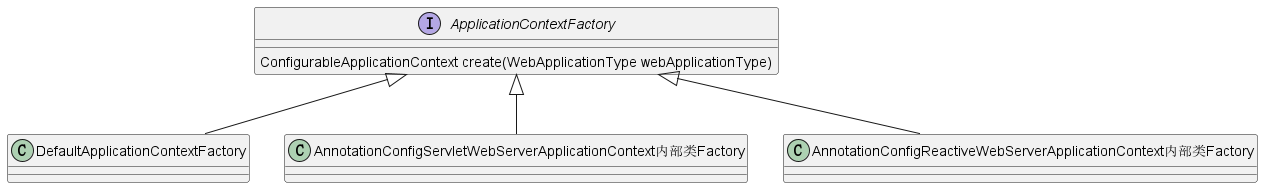

SpringBoot会使用ApplicationContextFactory去构建出一个ApplicationContext，一般默认使用DefaultApplicationContextFactory，DefaultApplicationContextFactory会从spring.factories中找出所有的ApplicationContextFactory实现类根据webApplication类型去创建
其中有SERVLET类型对应的AnnotationConfigServletWebServerApplicationContext内部类Factory和REACTIVE类型对应的AnnotationConfigReactiveWebServerApplicationContext内部类Factory。
在不使用spring 响应式编程的情况下这里都会使用AnnotationConfigServletWebServerApplicationContext内部类Factory去构建
也就是说SpringBoot的启动会使用SpringApplication构建出AnnotationConfigServletWebServerApplicationContext最为Spring上下文。
三丶AnnotationConfigServletWebServerApplicationContext刷新触发tomcat启动#
在SpringBoot启动的过程中，SpringApplication会触发Spring上下文（ApplicationContext，也就是AnnotationConfigServletWebServerApplicationContext）的刷新

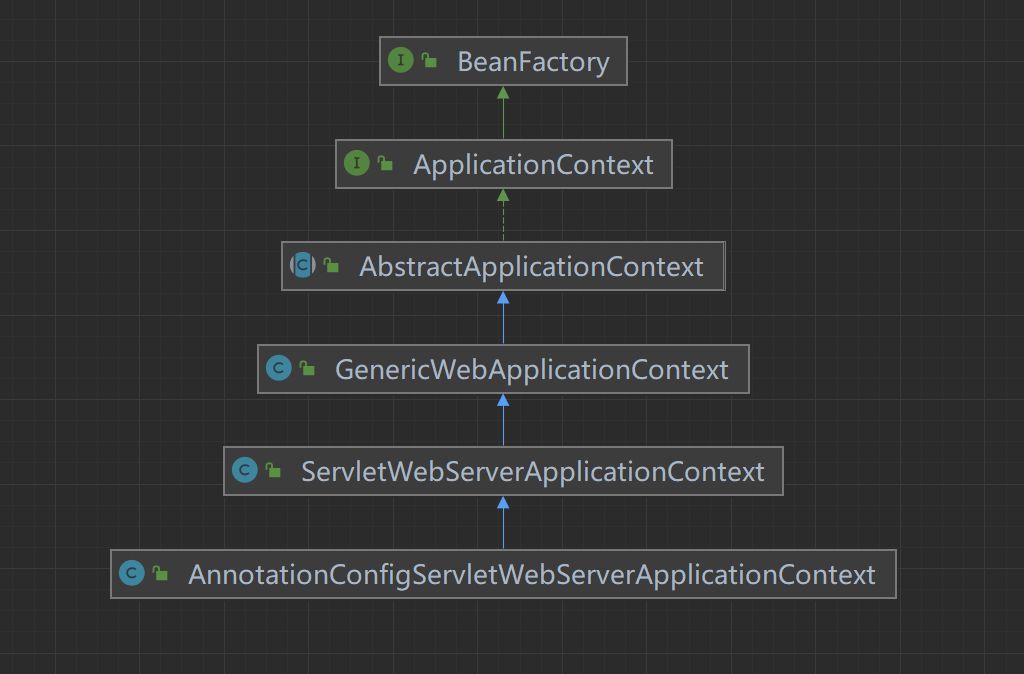

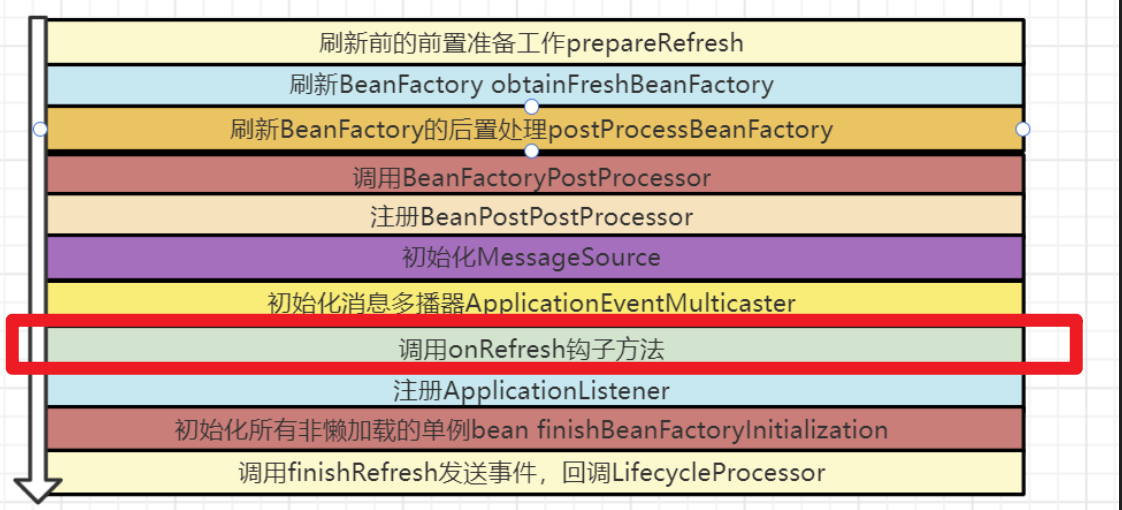

AnnotationConfigServletWebServerApplicationContext是AbstractApplicationContext的子类，其refresh刷新方法由AbstractApplicationContext进行了实现。大致流程如下

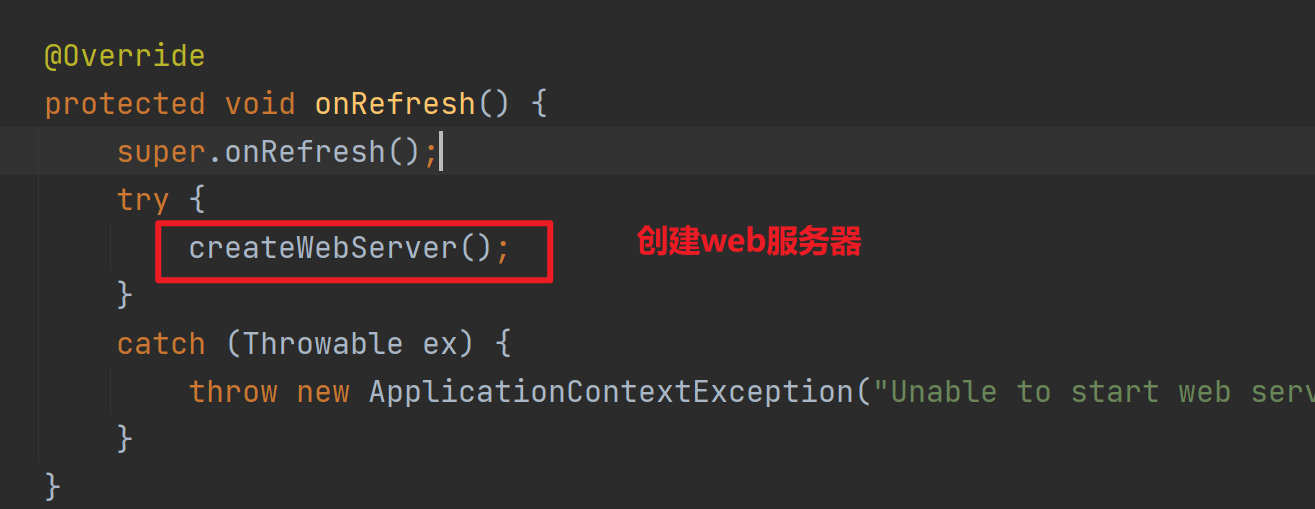

其中onRefresh钩子方法便会触发Tomcat的启动，onRefrsh由 AnnotationConfigServletWebServerApplicationContext父类ServletWebServerApplicationContext进行了实现
四丶createWebServer创建web服务器#

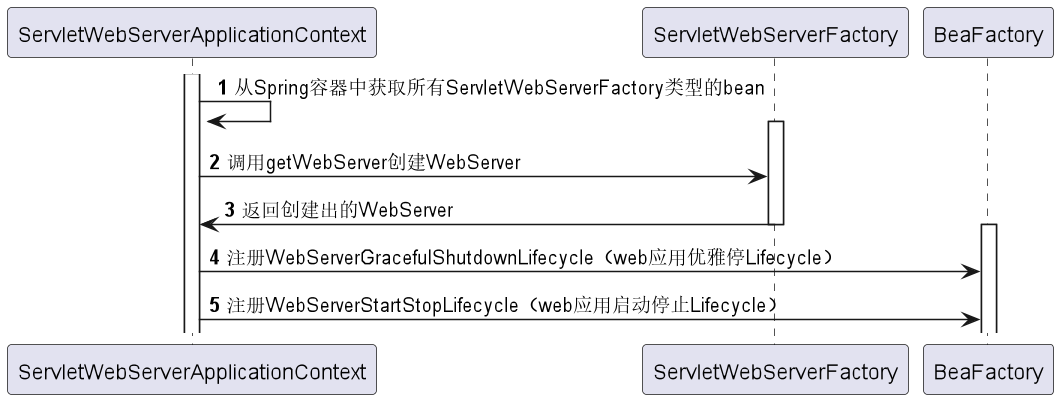

下图是SpringBoot启动web服务器的全流程
1.ServletWebServerFactory#

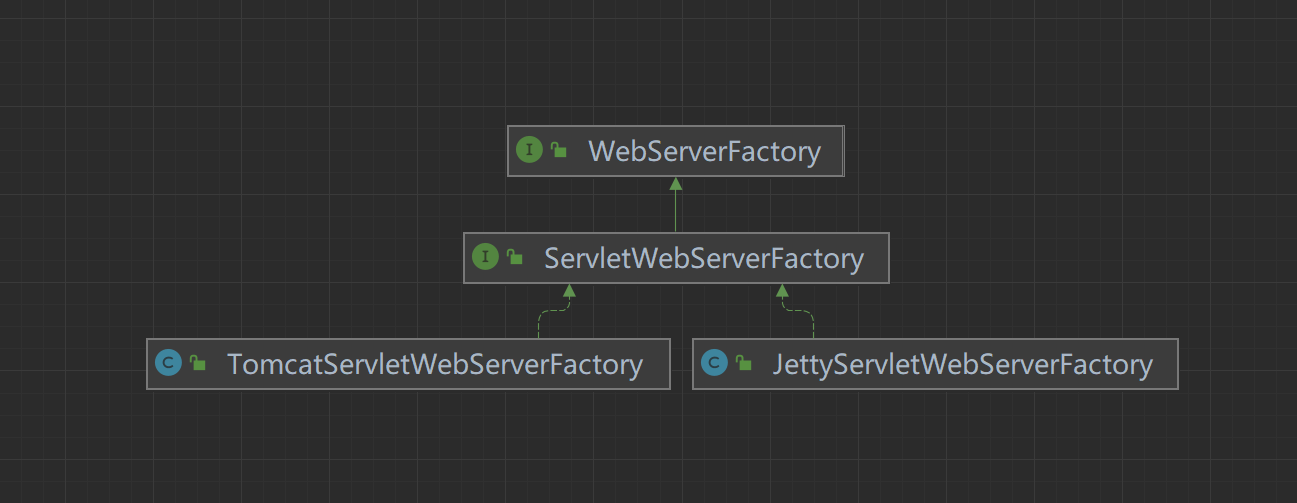

WebServerFactory是一个标记接口，ServletWebServerFactory中定义了方法getWebServer(ServletContextInitializer... initializers)来创建WebServer，如参ServletContextInitializer是函数式接口，具备方法onStartup来进行回调。
默认配置下SpringBoot将使用TomcatServletWebServerFactory来创建WebServer。
2.WebServer#

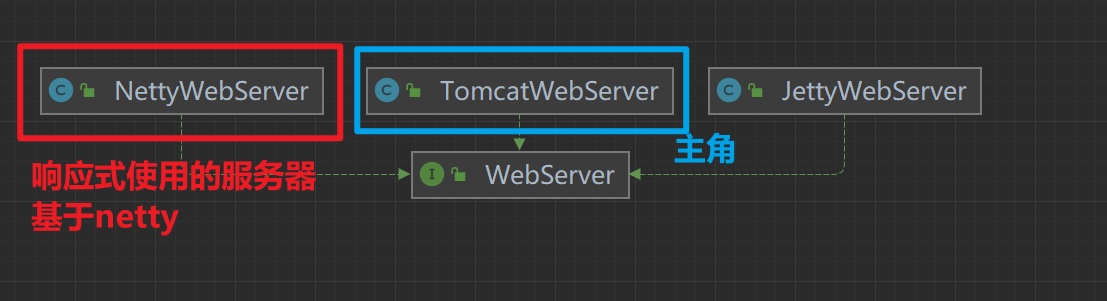

WebServer是springboot对服务器的抽象，具备start，stop，getPort，shutDownGracefully（优雅停）方法。

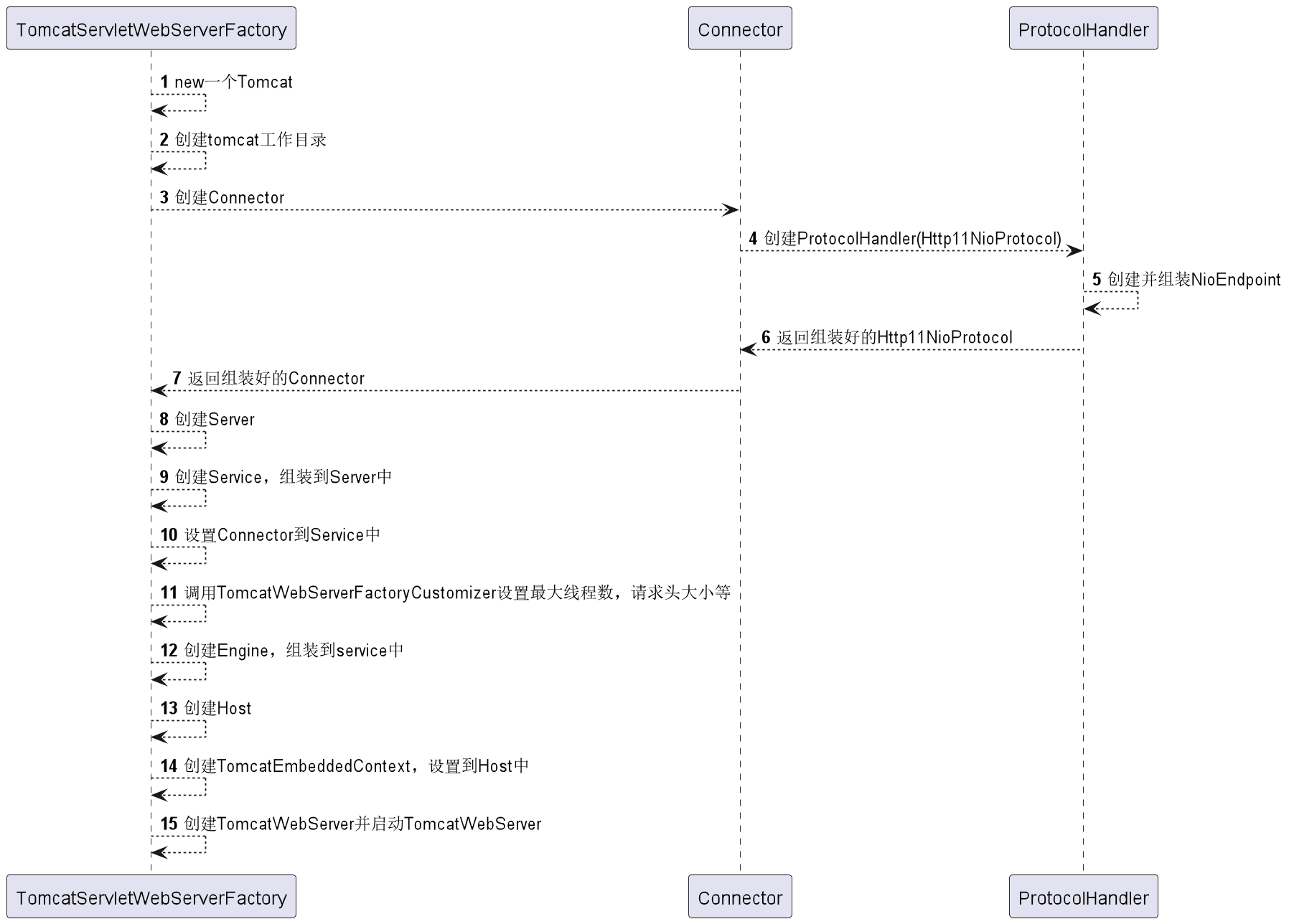

3.创建TomcatWebServer流程#

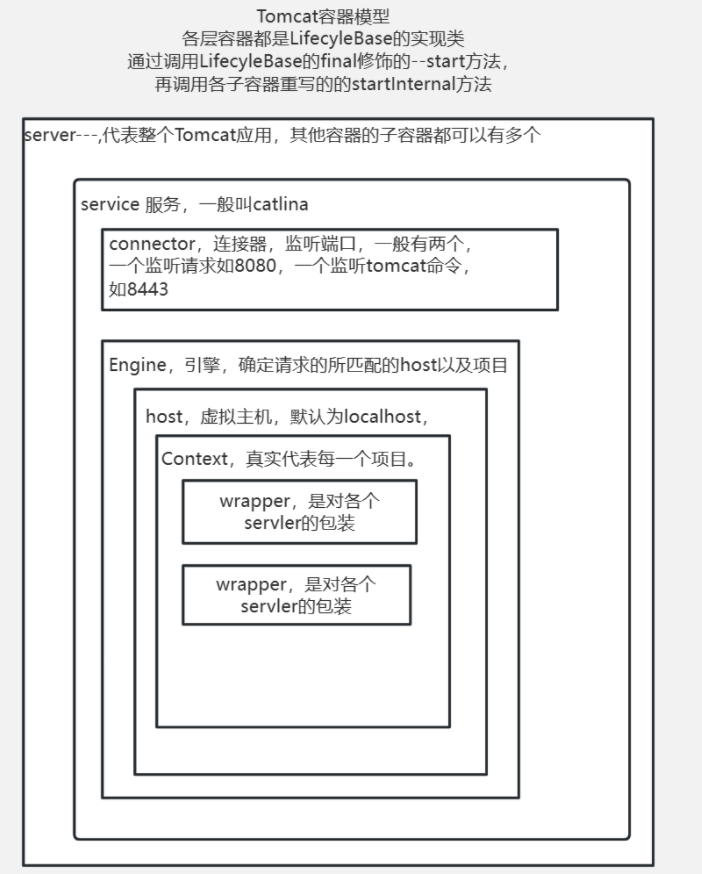

组装生成TomcatServer主要依赖于Tomcat这个类，Tomcat是嵌入式tomcat启动器，提供众多api来组装tomcat服务器。这一步其实就是在组装tomcat容器模型。
组装的过程依赖于Tomcat这个类提供的api
可以看到Tomcat中具备Server属性，这代表了web应用服务器
在Server中具备Service数组属性表示web应用服务器中众多的服务

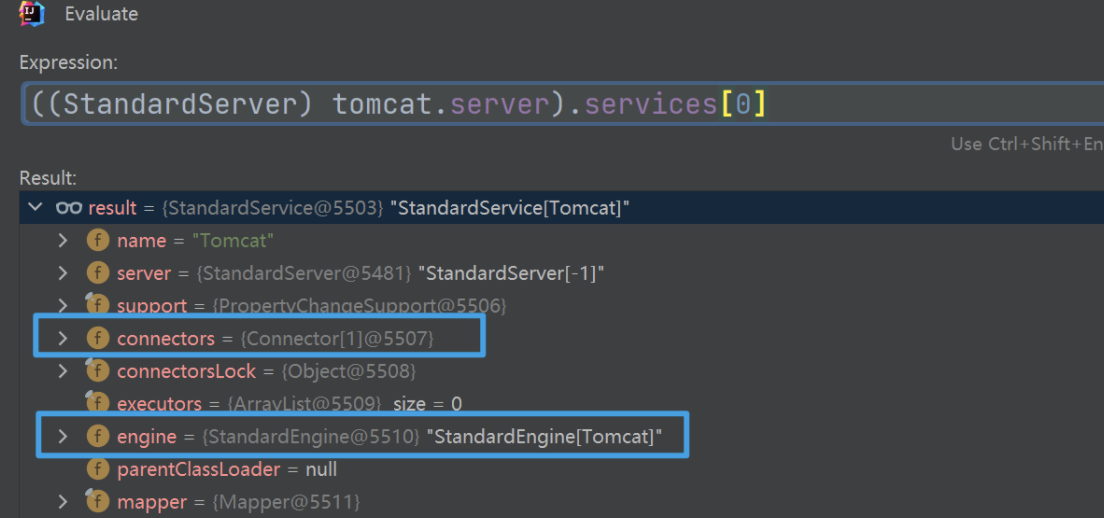

这里只有一个服务——StandardService，其中包含Connector数组和Engine数组
-
Connector
Connector负责监听客户端请求，返回响应数据。
Connector内部由ProtocalHandler属性，其使用AbstractEndpoint监听端口，并将请求交给Processor处理
-

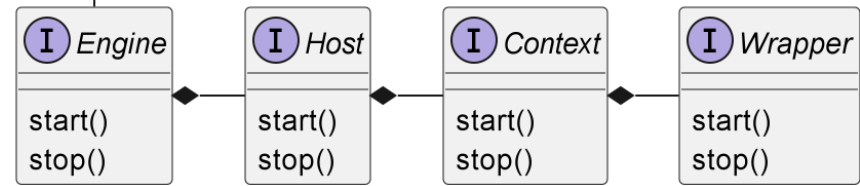

Engine
Engine负责处理具体的请求。

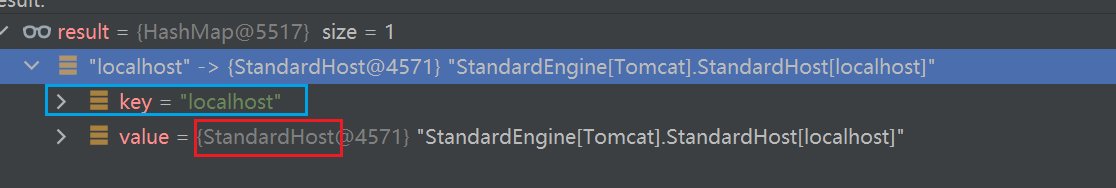

Engine是一个Container内部使用HashMap维护Host（key是hostName，value是Host对象）

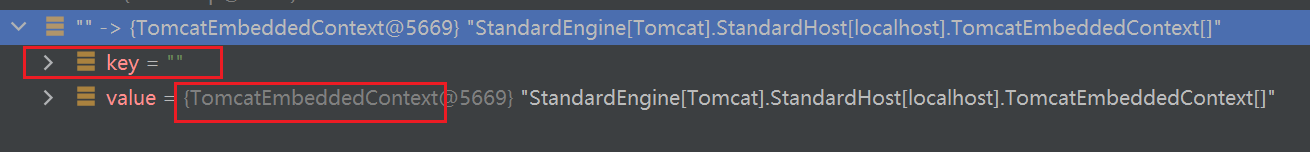

Host也是一个Container，内部同一使用HashMap维护Context（key是上下文名称，value是Context对象）
最终将设置Tomcat对象到TomcatWebServer属性上，并调用Tomcat#start启动Tomcat服务器
五丶TomcatWebServer启动Tomcat#
TomcatWebServer会调用Tomcat.start方法来启动Tomcat，整个启动流程和原生Tomcat一致
六丶DispatcherServlet是怎么被加到tomcat中的#
SpringBoot中如果使用web-stater，那么会引入DispatcherServlet的自动装配，这也就是为什么Tomcat接收到的请求会来到DispatcherServlet，然后由DispatcherServlet反射调用到Controller的方法。
那么DispatcherServlet是什么时候被加入到Tomcat中的呢？
在TomcatReactiveWebServerFactory#configureContext方法中会注册TomcatStarter到TomcatEmbeddedContext中
TomcatEmbeddedContext是StandardContext的子类，在TomcatEmbeddedContext被调用start的时候，会拿出所有的ServletContainerInitializer调用其onStartup
这里便会拿到TomcatStarter，TomcatStarter使用ServletContextInitializer数组记录了ServletWebServerApplicationContext#selfInitialize方法，从而实现ServletWebServerApplicationContext#selfInitialize的回调
SpringBoot之所以这么做是因为ServletContainerInitializer是Servlet规范接口，而ServletContextInitializer是SpringBoot定义的接口，利用TomcatStarter将SpringBoot定义的接口嫁接到Servlet定义的规范中，从而保证当用户将SpringBoot打包成war包也能触发ServletWebServerApplicationContext#selfInitialize
那么ServletWebServerApplicationContext#selfInitialize做了什么
private void selfInitialize(ServletContext servletContext) throws ServletException {
// <1> 将当前 Spring 应用上下文设置到 ServletContext 上下文的属性中
// 同时将 ServletContext 上下文设置到 Spring 应用上下文中
prepareWebApplicationContext(servletContext);
// <2> 向 Spring 应用上下文注册一个 ServletContextScope 对象（ServletContext 的封装）（这就是application这种bean作用域生效的本原因）
registerApplicationScope(servletContext);
// <3> 向 Spring 应用上下文注册 `contextParameters` 和 `contextAttributes` 属性
WebApplicationContextUtils.registerEnvironmentBeans(getBeanFactory(), servletContext);
/**
* <4> 【重点】先从 Spring 应用上下文找到所有的 ServletContextInitializer
* 也就会找到各种 RegistrationBean，然后依次调用他们的 `onStartup` 方法，向 ServletContext 上下文注册 Servlet、Filter 和 EventListener
* 例如 DispatcherServletAutoConfiguration DispatcherServletRegistrationBean 就会注册 @link DispatcherServlet 对象
* 所以这里执行完了，也就启动了 Tomcat，同时注册了所有的 Servlet，那么 Web 应用准备就绪了
*/
for (ServletContextInitializer beans : getServletContextInitializerBeans()) {
beans.onStartup(servletContext);
}
}

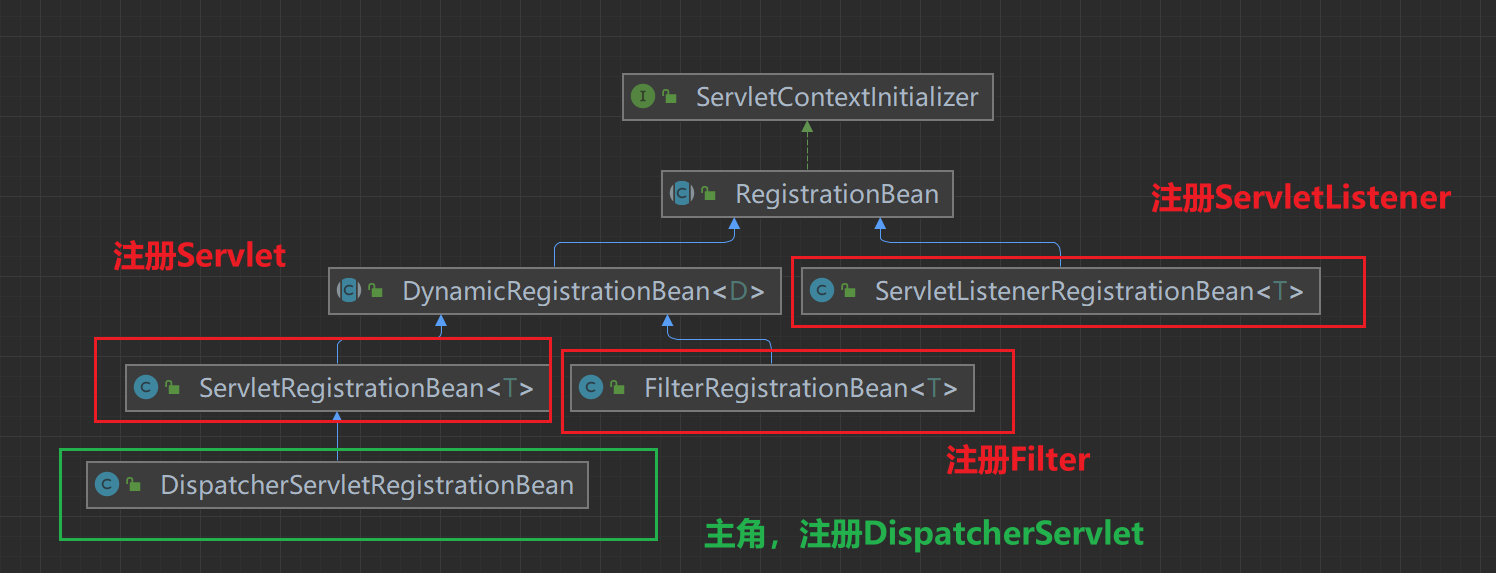

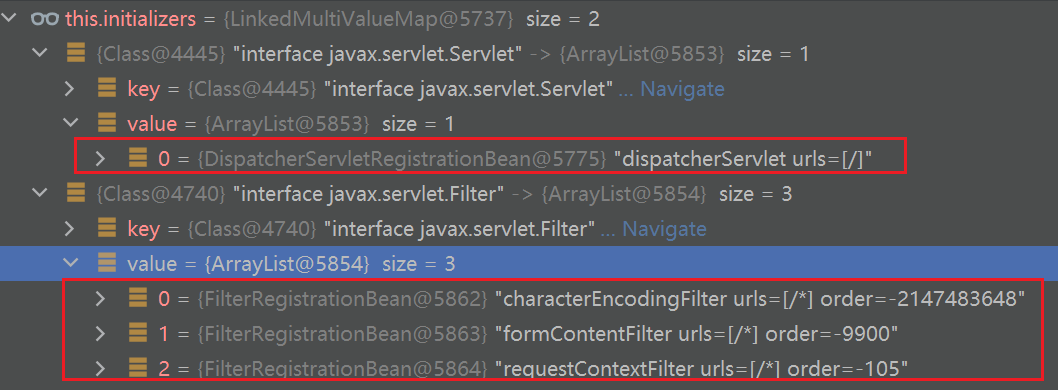

Spring会从BeanFactory拿到所有ServletContextInitializer的实现

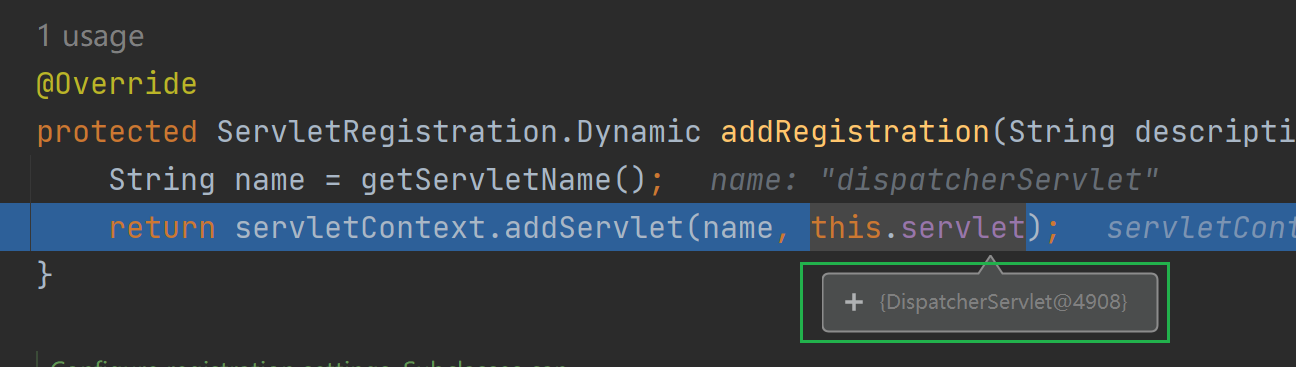

注册其实都是回调这些ServletContextInitializer的onStartup方法，DispatcherServletRegistrationBean则会将DispatcherServlet注册到ServletContext中。
TomcatEmbeddedContext会将DispatcherServlet保证成Wrapper加入到TomcatEmbeddedContext中去。
七丶总结#
这一波学习，让我深刻的理解了Tomcat容器模型，也了解到SpringBoot中使用Filter或者Servlet的时候，为什么要向Spring注入对应的RegsitrationBean，因为只有这样ServletWebServerApplicationContext才能从容器中获取到RegsitrationBean并注册到Tomcat中。
