如何用一颗芯片实现5V转正负12V

有时在一些运算放大电路中我们需要同时有正电源和负电源，

 但是我们输入一般只有一个正电源，比如我们输入的电源是5V，但是需要将5V转换成正负12V

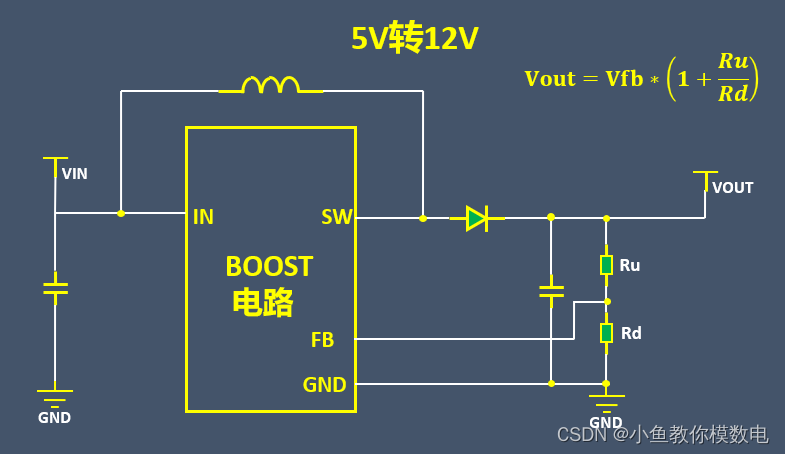

 5V转12V的话我们可以用BOOST电路进行升压，电路图如下

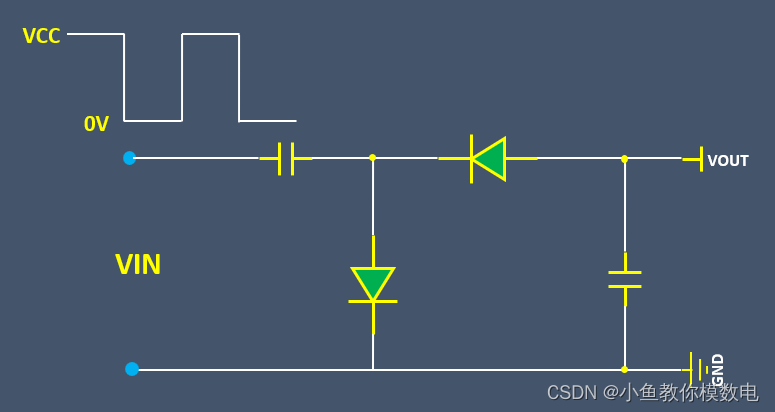

而5V转-12V的话一般有负压电荷泵电路，基本电路如下，输入信号VIN是一个开关信号，高电平记为VCC，低电平为0

当VIN为VCC时，由于电容的电压不能突变，电容会先进行充电，如果忽略二极管的导通压降，那么A点的电压为0，输出电压的话这时未知

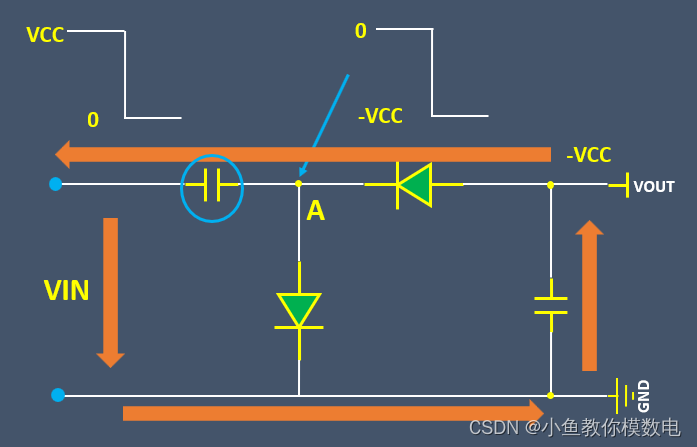

当VIN变成0V，电容要进行反向放电，放电路径如箭头所示，由于电容两端没有其它的充放电路径，所以电容两端的电压差保持不变，这时A点电压为-VCC，所以这时如果忽略二极管的导通压降输出电压就为-VCC，

 当VIN又变成VCC时，电容又会变成0，A点的电压又会变成0，由于二极管的作用，这时如果VOUT的负载很小，，并且输出电容足够大，那么输出电压VOUT又会维持在-VCC，从而实现了负压的产生

而BOOST电路SW引脚就是一个开关信号，高电平为输出电压

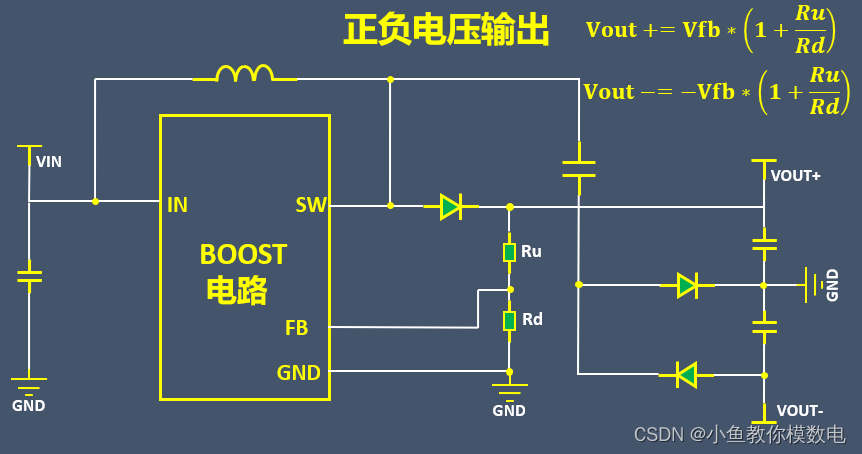

所以结合这个BOOST电路，我们加上负压电荷泵电路，有构成了这个５V转正负１２V的电路



但是这个电路也有缺点，

负电压带载能力差，一般负载<100mA，但是对于一般的运放电路足够了

下面时实际电路

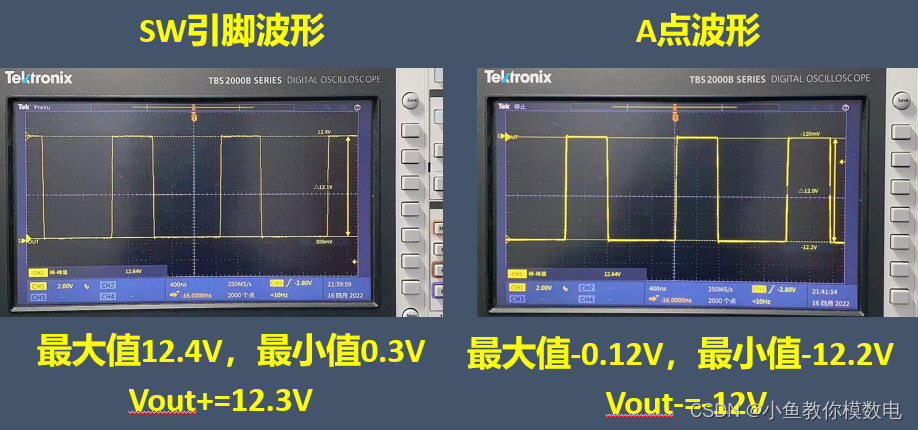

 实际测试的波形如下
